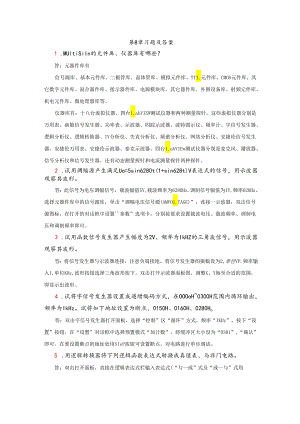

第8章习题及答案1 .MUltiSiIn的元件库、仪器库有哪些？答：元器件库有信号源库、基本元件库、二极管库、晶体管库、模拟元件库、TT1.元件库、CMOS元件库、其它数字元件库、混合器件库、指示器件库、电源模块库、其它器件库、外围设备库、射频元件库、机电元件库、微处理器库等。仪器库有：十八台虚拟仪器、四台1.abVIEW测试仪器和两种测量探针，这些虚拟仪器分别是万用表、函数信号发生器、功率表、示波器、四踪示波器、波特图示仪、频率计、字信号发生器、逻辑分析仪、逻辑转换器、IV分析仪、失真分析仪、频谱分析仪、网络分析仪、安捷伦信号发生器、安捷伦万用表、安捷伦示波器、泰克示波器。四台1.abVIEw测试仪器分别是麦克风、播放器、信号分析仪和信号发生器。还有动态测量探针和电流测量探针两种探针。2 .试用调幅源产生满足Uo=5sin6280t(1+sin628t)V表达式的信号，用示波器观察其波形。答：此信号为电压调幅信号，载波幅值5V,载波频率为6280Hz,调制信号幅值为IV,频率628Hz。选择元器件库中的信号源库，单击“调幅电压信号源(AMVO1.TAGE)”，连接一示波器，双击信号源图标，在打开的对话框中设置''参数”选项卡，分别按要求设置载波电压、载波频率、调制电压和调制频率即可。3 .试用函数信号发生器产生幅度为2V、频率为IkHZ的三角波信号，用示波器观察其波形。答：将信号发生器与示波器连接，注意负端接地。将信号发生器的振幅设为2,单位VP,频率输入1,单位KHz,波形按钮选择三角波形按下。双击打开示波器面板图，调整X、Y轴至合适的范围，即显示出波形。4 .试将字信号发生器设置成递增编码方式，在OOOoH0300H范围内循环输出，频率为IkHz。试将如下地址设置为断点，0150H、0160H、0280Ho答：双击字信号发生器打开面板，选择“控制”区“循环”方式，频率“IKHz”。按下“设置”按钮，在“设置”对话框中选择预置模式“加计数”，将缓冲区大小设为“0301”,“确认”即可。在要设置断点的地址处用SIeP按钮可设置断点，对电路进行单步调试。5 .用逻辑转换器将下列逻辑函数表达式转换成真值表、与非门电路。答：双击打开面板，直接在逻辑表达式栏输入表达式(“与一或”式及“或一与”式均可），然后按下“表达式f真值表"按钮AiBT而蹲到相应的真值表；按下“表达式一与非电路”按钮AleTNMO得到由与非门构成的电路。6 .试在Multisim中创建一个直流稳压电源电路，并用示波器观察其整流滤波后的波形。解：直流稳压电源电路参考电路图及其波形如下图所示。Oscilloscope-XSC1.II翎T2-T1Time45.009ms45.009ms0.0sCharIne1.AChannelB309.177V164.232V309.177V164.232V0.0V0.0V:ReVefse;SaveExtTnggerindAI100v>vtonI-2.4_ojoc_GChandB-ScaleI100NM-YPoatiOn|工4"-AC0PC-IGrIrneposcScale5ms>vXpo9b0y7FAddBAACharScaleYPO9回EdgeJ1."II1.evdIVTypeSng.INOr.AUtoIlNOne
