电子测量技术第三版 第7章 练习题及答案.docx

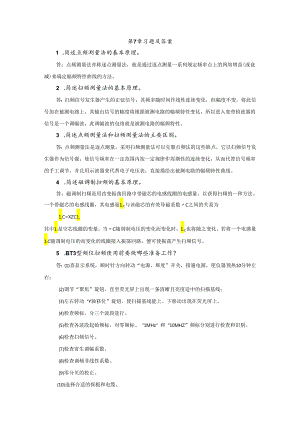

第7章习题及答案1 .简述点频测量法的基本原理。答：点频测量法亦称逐点测量法，就是通过逐点测量一系列规定频率点上的网络增益(或衰减)来确定幅频特性曲线的方法。2 .简述扫频测量法的基本原理。答：扫频信号发生器产生的正弦信号，其频率随时间作线性连续变化，但幅度不变，将此信号加在被测电路上，其输出信号的幅度将根据被测电路的幅频特性变化，所以进入宽带检波器的信号是一个调幅波，此调幅波的包络就是被测电路的幅频特性。3 .简述点频测量法和扫频测量法的主要区别。答：点频测量法是逐点测量，采用扫频测量法可以克服点频法的这些缺点，它以扫频信号发生器作为信号源，使信号频率在一定范围内按一定规律作周期性的连续变化，从而代替信号频率的手工调节，并且用示波器来代替电子电压表，直接描绘出被测电路的幅频特性曲线。4 .简述磁调制扫频的基本原理。答：磁调制扫频是用改变振荡回路中带磁芯的电感线圈的电感量，以获得扫频的一种方法。一个带磁芯的电感线圈，其电感量1.C与该磁芯的有效导磁系数C之间的关系为1.C=XZC1.其中1.是空芯线圈的变量。当C随调制电压的变化而变化时，1.C也将随之变化。若将一个电感量1.C随调制电压的而变化的线圈接入振荡回路，便可使振荡产生扫频信号。5 .BT3型频仪扫频使用前要做哪些准备工作？答：(1)查显示系统，顺时针方向转动“电源、辉度”开关，接通电源，使仪器预热10分钟左右；(2)调节“聚焦”旋钮，直至荧光屏上出现一条清晰且亮度适中的扫描基线；(3)左右转动“Y轴移位”旋钮，使扫描基线能上、下移动出现在荧光屏上。(4)检查频标，分三个波段进行。(5)检查各波段起始频标，对零频标、“1MHz”和“10MHZ”频标分别进行检查和识别。(6)检查扫频信号。(7)检查寄生调幅系数。(8)检查调频非线性系数。(9)零分贝的校正。(10)选择合适的探极和电缆。6 .一台经过零分贝校正的BT3型扫频仪。调节两“输出衰减”旋钮，使屏幕上显示的曲线高度恰为5格;此时,“输出衰减”旋钮所示值分别为：粗调30dB,细调7dB;则被测电路的增益为多少？解：被测电路的增益为30dB+7dB=37dB7 .简述晶体管特性图示仪的组成和工作原理。答：晶体管特性图示仪是由集电极扫描电压发生器、基极阶梯信号发生器、同步脉冲发生器、X放大器和Y放大器、示波管及控制电路、电源电路几部分组成。工作原理：(1)扫描电压发生器；由50Hz的工频交流电经过全波整流得到的100Hz的正弦半波电压，幅值可以调节，用于形成水平扫描线。(2)阶梯信号发生器：基极阶梯电压或电流信号，阶梯高度可以调节，用于形成多条曲线簇。(3)同步脉冲发生器:用于生产同步脉冲,使集电极扫描电压和基极阶梯信号达到同步。(4) X放大器、Y放大器、示波管和控制电路：与通用示波器的电路基本相同。(5)电源电路：为仪器提供包括低压电源和示波管所需的高频高压电源各种工作电源。8 .使用晶体管特性图示仪应注意哪些问题？答：(1)对阶梯信号选择、功耗限制电阻、峰值电压范围三个旋钮的使用应特别注意，若使用不当会损坏被测晶体管。(2)测试大功率晶体管和极限参数、过载参数时应采用单簇阶梯信号，以防过载损坏。(3)测试MOS型场效应管时，应注意不要使栅极悬空，以免感应电压过高引起被测管击穿。(4)测试前，选择与被测管(PNP型或NPN型)相适应的集电极电压和基极阶梯信号极性。如预先不知道被测器件管脚极性，可先用万用电表或图示仪测试二极管或三极管档来判别各管脚的极性。如果对被测器件的参数不了解，测试过程中须从低量程档位逐渐升高加在被测管上的集电极扫描电压及基极阶梯电流，集电极功耗电阻应从大逐渐变小，直至显示特性满足被测管的测试要求或符合所需要的工作条件为止。(5)测试使用完后，立即关闭电源，并使仪器复位，以防下次使用时因疏忽而损坏被测器件。9 .如何用晶体管特性图示仪显示二极管正、反特性曲线？答：（1）晶体二极管正向特性曲线的测试测试前，将X轴、Y轴坐标零点移至左下角。“峰值电压范围”：O20V；“集电极扫描极性”：“+”；“功耗电阻”：2000：“X轴作用”：0.1伏/度;“Y轴作用”：用毫安/度;“阶梯作用”：关。逐渐调高峰值电压，根据被测管额定正向电流IK设某型号二极管IF为100nIA）,读取其对应的X轴电压就是二极管正向压降Vfo（2）晶体二极管反向特性曲线的测试测试前，将X轴、Y轴坐标零点移至右上角。“峰值电压范围”：0200V：“集电极扫描极性“功耗电阻”：IOk;“X轴作用”：20伏/度；“Y轴作用”：0.01毫安/度：“阶梯作用”：关。逐渐调高峰值电压，曲线拐弯处所对应的X轴电压就是二极管反向击穿电压Bl。二极管的反向工作电压约为反向击穿电压值的l2o10 .如何用晶体管特性图示仪显示三极管输入、输出特性曲线？答：（1）输入特性曲线的测试输入特性曲线中，X坐标轴为VsY坐标轴为Ib。将光点移至屏幕的左下角作为坐标原点（零点），然后进行基极阶梯调零。“峰值电压范围”：0-20V；“功耗电阻”：IkC左右；“X轴作用”：0.1伏/度（基极电压）；“Y轴作用”：基极电流或基极源电压；“级/秒”：200“阶梯作用”：重复。逐渐调高峰值电压，屏幕上显示输入特性曲线（VbCh曲线）。（2）输出特性曲线的测试将光点移至屏幕的左下角作为坐标原点（零点），进行基极阶梯信号调零，相关旋钮置于以下位置：“峰值电压范围”：0-20V；“功耗电阻”：1k。左右；“Y轴作用”：ImA/度（集电极电流），中功率管或大功率管，测试条件根据所需工作状态选几十或几百mA/度；“阶梯作用”：重复“阶梯选择”：0.01mA；“级/族”：10。逐渐调高峰值电压，屏幕上显示一族输出特性曲线（VCC1.曲线）。最下面一条是对应Ib=0°11 .数字集成电路测试仪自检的目的是什么？答：接通电源后，仪器自动进入自检过程，仪器自检以指示仪器的状态是否正常。12 .数字集成电路测试仪的主要功能是什么？答：数字集成电路测试仪主要功能包括：器件好坏判别、器件型号判别、器件代换查询、器件老化测试等。
