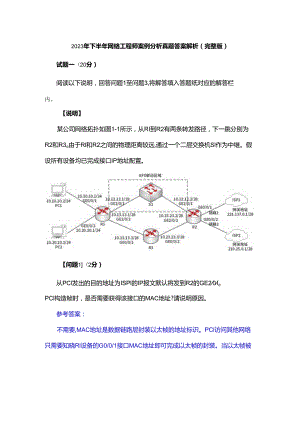

2023年下半年网络工程师案例分析真题答案解析（完整版）试题一（20分）阅读以下说明，回答问题1至问题3,将解答填入答题纸对应的解答栏内。【说明】某公司网络拓扑如图1-1所示，从RI到R2有两条转发路径，下一跳分别为R2和R3o由于Rl和R2之间的物理距离较远,通过一个二层交换机Sl作为中继。假设所有设备均已完成接口IP地址配置。【问题1（2分）从PCl发出的目的地址为ISPl的IP报文默认将发到R2的GE20loPCl构造帧时，是否需要获得该接口的MAC地址?请说明原因。参考答案：不需要,MAC地址是数据链路层封装以太帧的地址标识。PCl访问其他网络只需要知晓Rl设备的G0/0/1接口MAC地址即可完成以太帧的封装。当以太帧被Rl转发到R2后的数据封装由Rl完成。假设R2不支持BFD,要求Rl上使用静态路由与BFD联动技术，实现当Rl到R2之间的链路故障时,Rl能快速感知，并将流量切换到R3的链路上。补全下列命令片段完成Rl的相关配置：RIbfd启动BDF功能RIquitRl-bfdbfdRltoR2bindpeer-ip(1)interfaceGigabitEthemet20lone-arm-echo/己置Rl和R2之间的BDF会话RlRltoR2discriminatorlocal1/BFD本地1RlRltoR2提交配需RIquitRIiproute-static0.0.0.00.0.0.0GigabitEthemet20l(3)trackRltoR2配置Rl的缺省路由，联动BFD使得Rl到2的流量优先走R1->S1->R2链路，当此链路发生故障时,流量切换到R1->R3->R2链路上RIiproute-static0.0.0.00.0.0.0GigabitEthernet20210.13.13.3preference100该条命令的作用(5)参考答案：10.12.12.2(2) commit(3) 10.12.12.2(4) bfd-session(5)设置浮动路由,实现链路冗余备份。将该默认路由preference设置为100,优先级低于默认的60,R1-R3作为备份链路。【问题3】(8分)路由器R2为接入网关，为内网用户提供双链路接入，两条链路都通过静态IP接入运营商，要求在R2上行接口配置NAT,使内网用户可以访问Interneto补全下列命令片段完成R2的相关配置：R2aclnumber3001允许内部所有网段通过NAT访问外网R2-acl-3001rule5permitipsource10.0.0.0(0.255.255.255)R2-acl-adv-3001quitR2interfacegigabitethernet0/0/1R2-GigabitEthernet00lnat(outbound)3001在GEO/O/1接口配置NATR2-GigabitEthernet00lquitR2iproute-static0.0.0.0.0222.137.0.1R2iproute-static0.0.0.0.0210.25.0.1R2ipload-balancehashsrc-ip上述三条命令的功能是(基于R2配置等价路由并基于源ip地址进行负载均衡。)。【参考答案】(6) 0.255.255.255(7) outbound(8)基于R2配置等价路由并基于源ip地址进行负载均衡。试题二(20分)阅读以下说明，回答问题1至问题6,将解答填入答题纸对应的解答栏内。【说明】某企业生产网络拓扑如图2-1所示，该网络采用静态路由配置，交换机A和交换机B配置VRRP,车间1和车间2部署了多台AGV,通过无线Wi-Fi向AGV设备下发指令。【问题1(6分)(1)写出PCl的网关地址。(2)配置交换机A默认路由。(3)配置交换机C到PCl网段的静态路由。(1)由于生产需要，车间3需要扩充网络接入端口，需要增加1台交换机。新增加的交换机与原交换机可采用哪些连接方式?简要说明这些连接方式的区别和优缺点。(2)简要说明交换机A、B互联的配置要点【问题3(6分)简要说明AGV可靠性受Wi-Fi信号影响,可能有哪些因素。【参考答案】【问题1(1) 192.168.20.126/27(2) iproute-static0.0.0.00.0.0.011.0.0.1(3) iproute-static192.168.20.96255.255.255.22411.0.0.2iproute-static192.168.20.96255.255.255.22422.0.0.2【问题2】(1)可采用堆叠和级联堆叠：优点：可提升端口密度、提高系统带宽，原有设备与新设备在逻辑上为1台设备，方便管理缺点：成本较高，配置相对复杂，需要使用专门的堆零模块和堆叠线缆进行连接，且堆叠设备应当属于同厂商设备，有最大连接数限制。级联：优点：可扩展网络覆盖范围，提供更多的用户接入口无最大连接数限制，配置简单，使用交叉线即可直接连接。缺点：原交换机与新设备之间逻辑上仍然是多台设备管理不方便;在系统带宽上无提升作用。(2)A和B互联：选择交叉线将设备连接、在交换机之间配置链路聚合提高链路容量和可靠性、将交换机A和B之间的链路类型为Trunk类型，A和B再配置VRRP组IP、优先级、还需要使能MSTP协议。【问题31.信道规划不合理，存在同频干扰2 .AP覆盖重叠区域过大,存在干扰3 .AP覆盖不足，信号差,存在盲区4 .周边存在微波炉、铁路等干扰源5 .存在遮挡，导致信号衰减过大试题三(20分)阅读以下说明，回答问题1至问题3,将解答填入答题纸对应的解答栏内【说明】图3-1为某企业网络拓扑结构,企业有生产甑口研发部两个部门,全网IP地址由DHCP服务器统一分配。DHCPGO/O/1G0048：区Acc-SW生产部研发部【问题1（2分）在Agg-Sw与Core-Sw之间采用OSPF协议,网络工程师小明负责方案实施,在配置完成后Core-SW和Agg-SW之间无法学习路由。以下为网络工程师的检查结果，请分析故障原因，简要说明在CoreSW交换机上如何调整配置以解决该故障。Agg-SWdisplayospfpeerbriefOSPFProcess100withRouterID2.2.2.2PeerstatisticInformationAreaIdInterfaceNeighboridState0.0.0.0VlaniflOl.l.l.lFullAgg-SWJdisplayospfinterfaceVlaniflOOSPFProcess100withRouterID2.2.2.2Interfaceslnterface:10.10.10.2(VlaniflO)Cost:1state:DRType:BroadcastMTU:1500priority:1DesignatedRouter:10.10.10.2BackupDesignatedRouter:10.10.10.1Timers:Hello10,Dead40,Poll120,Retransmit5,TransmitDelay1Core-SWJdisplayospfpeerbriefOSPFProcess100withRouterID1.1.1.1PeerstatisticInformationAreaIdInterfaceNeighboridState0.0.0.0VlaniflO2.2.2.2FullCore-SWJdisplayOspfinterfacevlanlOSPFProcess100withRouterID1.1.1.1InterfacesInterface:10.10.10.1(Vlanifl0)->10.10.10.2Cost:1State:P-2-PType:P2PMTU:1500Timers:HeUo10,Dead40,Polll20,Retransmits,TransmitDelay1【问题2】（4分）网络运行中，经常出现网络终端获取到非规划的私有地址而导致无法上网和IP地址冲突的情况。请分析出现这两种现象的原因，并给出解决方案。【问题3】（6分）该企业在网络中使用了Vlan技术,Vlan是将一个物理的1.AN在逻辑上划分成多个Q）的通信技术实现网络隔离。当同一V1.AN内也需要网络隔离时，我们可采用交换机的功能，若在配置了二层隔离后，部分主机有互通的需求，则可在需求主机的网关上配置（3）功能。【问题4（8分）该企业计划将原存储系统升级为分布式存储，原存储设备依日作为新建分布式存储的一个节点为保证数据不丢失，采用3副本几余，新建的分布式存储至少应规划(4)节点(含原储设备)将原存储设备磁盘的RAID模式修改为(5)模式加入新建的分布式存储系统，该存储系统通过(6)技术实现数据余【参考答案】【问题1原因：本端设备与邻居设备的OSPF接口网络类型不匹配。一个为Broadcast广播网，一个是P2P,它们之间能建立OSPF邻居，但是路由学习不到。解决方案：在OSPF接口视图下执行OSPfnetwork-type命令将本端设备与邻居设备的OSPF接口网络类型配置为一致即可,即在CoreSW交换机上对端口VlaniflO修改类型为Broadcastosystem-viewHUAWEIinterfacevlaniflHUAWEI-vlaniflospfnetwork-typebroadcast【问题2】原因：DHCPServer的冒充以及DHCPServer的拒绝服务攻击。解决方案：部署DHCPsnooping,防止仿冒DHCP服务器攻击DHCPSnooping也就是DHCP监听将交换机端口划分为两类：非信任端口：通常为连接终端设备的端口，如用户主机等信任端口：连接合法DHCP服务器的端口或者连接汇聚交换机的上行端口通过开启DHCP监听特性，信任端口可以接收所有的DHCP报文。【问题3(1)广域(2)端口隔离或MUXV1.AN代理ARP【问题4】(4)3节点(5)副本备份(6)多副本和纠删码试题四(共15分)阅读以下说明，回答问题1至问题3,将解答填入答题纸对应的解答栏内。【说明】某公司网络拓扑如图4-1所示，有A和B两个部门,分别使用C类地址192.168.1.0/24和192.16820/24两个私用地址段，其中部门A为固定办公区域，部门B为移动办公区域。两个部门均有访问互联网的需求。【问题1】(4分)请将下面配置代码补充完整。system-viewRlinterfaceGigabitEthernetO/O/1.1/(1)Rl-GigabitEthernetO/O/1.1ipaddress192.168.1.254255.255.255.0Rl-GigabitEthernetO/O/1.1dotlqterminationvidl/(2)Rl-GigabitEthernetO/O/1.1arpbroadcastenable/(3).略.为实现网络设计目标，工作人员需要在交换机SWithA上完成了创建V1.ANlO.V1.AN20,为对应V1.AN添加接口，设置对应的接口模式;除此以外为确保网络连通，还需要在交换机SwitchA上完成(4)配置【问题2】(7分)公司计划使用DHCP服务器为两个部门的主机分配IP地址，其主要的配置信息如表1所示部门地址范围DNS网关租期A192.168.1.0/24192.168.1.2192.168.1.25430小时B192.168.2.0/24192.168.1.2192.168.2.2542天网络工作人员在Rl上完成了配置，并测试成功后，输出当前的地址池的配置结果倍B分)如下,请将下面的空白补充完整：ippoolip-poollOgateway-list192.168.1.254/(5)network192.168.1.0mask255.255.255.0/(6)excluded-ip-address192.168.1.2/(7)dns-list192.168.1.2配置DHCP客户端使用的DNS服务器的IP地址leaseday30hour0minute0/(8)domain-可以使用QO)命令输出以上配置信息，上述配置信息是对部门(11)配置【问题3】(4分)在路由器Rl上启用全局DHCP服务，请将下面配置代码补充完整RIdhcp(12)RIinterfaceGigabitEthernetO/O/1.1Rl-GigabitEthernetO/O/1.1dhcp(13)global接口工作在全局地址池模式Rl-GigabitEthernetO/O/1.1quitRIinterfaceGigabitEthernet003Rl-GigabitEthernet003ipaddress202.112.20.1255.255.255.252略【参考答案】【问题1单臂路由配置：(1)进入G0/0/1.1子接口视图；(2)在子接口GEO/0/11上配置Dotlq终结功能，进入去掉V1.ANlO标记,出来的顿打上V1.ANlO标记。(3)使能逻辑子接口的ARP广播功能(4)连路由器的接口为中继端口,允许所有Vlanl0、20通过【问题2】DHCP配置(5)配置DHCP分配客户端的网关IP(6)配置DHCP可分配给客户端的地址块(7)配置不分配的IP(8)配置租约信息30天(9)配置为DHCP客户端分配的域名后缀为(10)displayippoolnameip-poollO(U)A【问题3(12)enable(13)select
