电机与电气控制技术试卷1 答案.docx

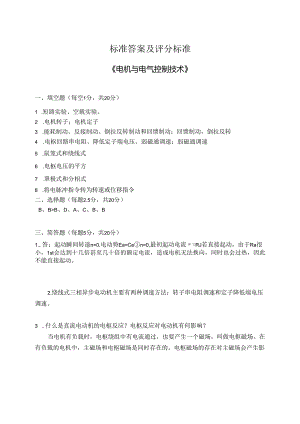

标准答案及评分标准电机与电气控制技术一、填空题（每空1分，共20分）1 .短路实验、空载实验。2 .电机转子；电机定子3 .能耗制动、反接制动、倒拉反转制动和回馈制动；回馈制动，倒拉反转4 .电枢回路串电阻、降低定子端电压、弱磁通调速；弱磁通调速5 .鼠笼式和绕线式6 .电枢电压的平方7 .罩极式和分相式8 .将电脉冲指令转为转速或位移指令二、选择题（每题2.5分，共20分）B、B>B、D、A、C、B、B三、简答题（每题5分，共20分）1.答：起动瞬间转速n=0,电动势Ea=Cen=0,最初起动电流=RJ若直接起动，由于Ra很小，1st会达到十几倍甚至几十倍的额定电流，造成电机无法换向，同时也会过热，因此不能直接起动。2.绕线式三相异步电动机主要有两种调速方法：转子串电阻调速和定子降低端电压调速。3 .什么是直流电动机的电枢反应？电枢反应对电动机有何影响？当电机有负载时，电枢绕组中有电流通过，也要产生一个磁场，叫做电抠磁场。在有负载的电机中，主磁场和电枢磁场是同时存在的。电枢磁场的存在对主磁场会产生影响，这种影响叫做电枢反应。直流电机的电枢反应引起的影响是：1)电机的主磁场发生畸变，磁极轴线发生了偏转。2)电机的主磁场被削弱。4 .(1)电动机刚起动瞬间,n=0,此时S=I(2)电动机运行状态，此时电动机转速范围为0<n<n00(3)电动机处于电磁制动运行状态，此时用外力矩拖动电动机向着与旋转磁场相反方向旋转，此时nv,S>l四、计算分析题（20分）1. （10分）解：额定输入功率额定电流额定转矩Pl=VW=177.SkW心10.9J2. （10分）j_PNin-j解：由题意得：n=1000rfin160×lO3220×0.9A=808.IA吐辛加本CW1=9（MJ9.55°x1°Nm=509.35/Vm八、转差率为：SN=Uj=1（加工二«033000J（3分）额定转矩7n：TN=9550殳=955OX至=393.8IN加（3分）nN970最大转矩Tm:Tm=m*Tn=2.0*393.81=787.62Nm（2分）起动转矩At：Tst=st*7；=1.8*393.81=708.86/V/2（2分）五、电路分析题(20分)（1）拨位开关第1、2、3、4位依次设定为1011；（3分）拨位开关SW7、SW8、SW9、SWlo依次设定为1001。（3分）（2）P1.C输出类型应该选择晶体管输出型。（2分）P1.C,驱动器及步进电动机的连接线：（15分）DC5VDC24VPiStepDrivers*-MS-3H067MPowerNoreadyCP÷CW÷CP-ZCW-DIRCCW+DIRCCW-EN+EN-DC24-4OVSW1234stepsangle00004000.9000150007X00106000.6。0011800045。0100100003%010112000.3。011016000.22501112000Ola10002400015。100130000.12°101040000.09101150000.072。HOO6000006。11016400.0562学111080000.0451111100000.036SV»5=0CPZDIRmodeSV6=1Cwfccwmodesv6=0notlowpowersv6=1autolowpowersw7=2.8Asw9=0.7Asv=1.4Asw10=0.3ASumofsw7-10tosetrormotorcurrentShaphonCo1.tdUSA
