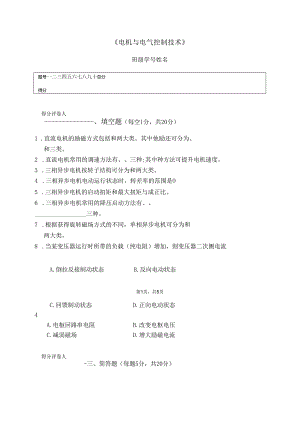

    电机与电气控制技术班级学号姓名题号一二三四五六七八九十总分得分得分评卷人、填空题(每空1分,共20分)1 .直流电机的励磁方式包括和两大类。其中他励还可分为、和三类。2 .直流电机常用的调速方法有、三种;其中种方法可提升电机速度。3 .三相异步电机按转子结构可分为和两大类。4 .三相异步电机电动运行状态时,转差率的范围是O5 .三相异步电机的启动扭矩和最大扭矩与成正比。6 .三相异步电机常用的降压启动方法有、三种。7 .根据获得旋转磁场方式的不同,单相异步电机可分为和两大类。8 .当某变压器运行时所带的负载(纯电阻)增加,则变压器二次侧电流次侧端电压o二、选择题(每题2.5分,共20分)1 .直流电动机在旋转一周的过程中,某一个电枢绕组元件(线圈)中所通过的电流()A.直流电流B.交流电流C.相互抵消正好为零2 .决定电流互感器原边电流大小的因素o()A.副边电流B.副边所接的负载C.变流比D.被测电路3 .桥式起重机在下放重物时,重物能保持一定的速度匀速下降,而不会象自由落体一样的落下,此时电机工作于下列哪个状态?()A.倒拉反接制动状态B.反向电动状态第1页,共5页C.回馈制动状态D.正向电动状态4 .步进电动机完成一次通电循环,则旋转。()A.一个步矩角B.一个齿矩角C.半周D.一周5 .下列哪一项是变压器变比压K错误的表达式的是()A.12/11B.N1N2C.N2N1D.U1/U26 .额定容量为SN=100KVA,额定电压U1NU2N=35000400V的三相变压器,其副边额定电流为()A.2.86AB.1.65AC.250AD.144.34A7 .增大电机端电压Ua时,电机的转速将(填增大或减小);增大电枢回路的调节电阻RT时,电机的转速将o()A.增大、减小B.增大、增大C.减小、增大D.减小、减小8 .以下哪些因素不致使直流电动机的机械特性硬度变化()A.电枢回路串电阻B.改变电枢电压C.减弱磁场D.增大励磁电流得分评卷人-三、简答题(每题5分,共20分)1 .简述电流互感器和电压互感器的用途和特点。2 .什么是步进电机的固有步距角?固有步距角大小怎么计算?通过什么方法可提高步进电机的控制精度?3 .什么是直流电动机的电枢反应?电枢反应对电动机有何影响?4 .说明三相异步电动机在什么情况下它的转差率是下列数值:(I)S=I(2)0<S<l(3)S>1得分评卷人四、计算分析题(20分,每题10分)1. (10分)画出矢量图,写出其连接组别2. (10分)某台三相笼型异步电动机,额定功率Pn=20KW,额定转速hn=970rmin,过载系数Xm=2.0,起动系数人t=1.8,求该电动机的转差率、额定转矩小、最大转矩Tm和起动转矩及。得分评卷人五、综合题(20分)如下图所示,由控制器、步进电机及其驱动器组成步进电机的驱动电路。步进电机驱动器,有16种步数(细分数)可选,细分数由驱动器上的拨位开关的第1、2、3、4位设定;此型号驱动器有16档输出电流可选,由驱动器上的拨位开关的SW7、SW8、SW9、SWIO位设定。(1)假设用某步进电机驱动加工某零件,该电机的工作电流为3.1A,步进电机旋转一周发5000个脉冲,则驱动器上的拨位开关第1、2、3、4位如何设定?拨位开关Sw7、SW8、SW9、SWlO又如何设定?(8分)(2)若该步进电机由P1.C驱动,P1.C的YO输出端给步进电机提供工作脉冲,YI输出端控制电机正反转运行,请选择合适的P1.C输出类型,并正确绘制P1.C、驱动器及步进电动机的连接线。(12分)DC5VDC24Vr10-*-1StepDriverSW3MS-3H057MPowerSW1234stepsangleNoreadyOOOO40009。00015000.72。CP+CW+00106000.6。00118000.45。CPCW-010010000.36o010112000.3。DIR+CCW+011016000.225。011120000.18。DIR-ZCCW-100024000.15o100130000.12。EN÷101040000.09。EN-101150000.072。1100G1.iijij0.06。11016400.0562学111080000.045。V泊m1111100000.036。sw5=0CP/DIRmodeSW5=1cw/ccwmodesw6=0notlowpowersw6=1autolowpower+DCSW7=2.8Asw9=0.7A_24-40Vsw8=1,4Aswl0=0.3ASumofsw7-10tosetformotorcurrentShaphonCo.1.tdUSA
