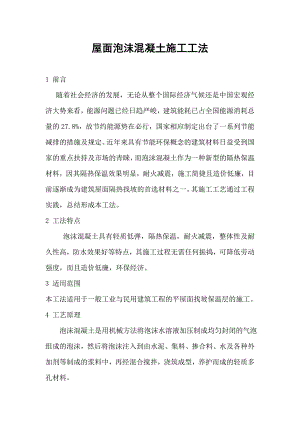

屋面泡沫混凝土施工工法.doc

屋面泡沫混凝土施工工法1 前言 随着社会经济的发展，无论从整个国际经济气候还是中国宏观经济大势来看，能源问题已经日趋严峻，建筑能耗已占全国能源消耗总量的27.8%，故节约能源势在必行，国家相应制定出台了一系列节能减排的措施及规定。近年来具有节能环保概念的建筑材料日益受到国家的重点扶持及市场的青睐，而泡沫混凝土作为一种新型的隔热保温材料，因其隔热保温效果明显，耐火减震，施工简捷且造价低廉，目前逐渐成为建筑屋面隔热找坡的首选材料之一。其施工工艺通过工程实践，总结形成本工法。 2 工法特点 泡沫混凝土具有轻质低弹，隔热保温，耐火减震，整体性及耐久性高，防水效果好等特点，其施工过程无需任何振捣，可降低劳动强度，而且造价低廉，环保经济。 3 适用范围 本工法适用于一般工业与民用建筑工程的平屋面找坡保温层的施工。4 工艺原理 泡沫混凝土是用机械方法将泡沫水溶液加压制成均匀封闭的气泡组成的泡沫，然后将泡沫注入到由水泥、集料、掺合料、水及各种外加剂等制成的浆料中，再经混合搅拌，浇筑成型，养护而成的轻质多孔材料。 5 工艺流程及操作要点 5.1工艺流程5.2基层处理：在浇筑泡沫混凝土隔热层（或垫层）之前将混凝土楼板基层进行处理，把粘结在基层上的松动混凝土、浮浆等用錾子剔掉，用钢丝刷刷掉水泥浆皮，然后用扫帚扫净。 5.3 找标高弹水平控制线：根据墙上的+50cm水平标高线，往下量测出隔热层标高，有条件时可弹在四周墙上。 5.4配料制浆：将水泥和粉煤灰，计量以后加入搅拌机，将百分之十发泡剂水溶液制成1左右微细均匀泡沫，然后将泡沫加入搅拌机；泡沫和水泥浆混合均匀，制成泡沫混凝土料浆。 5.5高压管道输送:开动发泡机，将制成的泡沫混凝土料浆用浇注泵泵送至施工面； 5.6 浇注成型:将泡沫混凝土料浆浇注到施工面上。 5.6.1每天搅拌泡沫混凝土料浆应调试确定料浆密度在600 kg/m3左右，判定发泡情况正常后方可施工。 5.6.2施工浇注中随时观察、检查料浆发泡浇注情况、流动性大小，并严格控制浇注厚度、表面平整度。 5.6.3铺设泡沫混凝土前先在基层上洒水湿润，然后从一端开始铺设。 5.7找平：泡沫混凝土初凝后，以墙上水平标高线及找平线为准检查平整度，高的铲掉，凹处补平。用水平木刮杠刮平，表面再用木抹子搓平。有坡度要求的地面，应按设计要求的坡度施工。 5.8泡沫混凝土浇注后，自然养护7-14天，达到可以上人时方可进行其它工程。 5.9劳动组织 劳动组织应根据设备的组数以及划分的工作面、流水段来确定，以一组设备所需的施工人员配备为例，所需人员配备见表5.11。 表5.9各工种人员配备和工作任务 序号 工 种 人 数 工作任务 普 工 3 将施工材料加入搅拌机及发泡瓶。 机械操作工 2 操作发泡瓶及搅拌机，切割分格缝 泥水技工 1 将泡沫混凝土摊铺、抹平、收光 指挥人员（工长）1 组织指挥、调度、工序安排6 材料及设备 6.1 材料 P.O.1 水泥：P.O.32.5R以上普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥等均可使用。 6.1.2 粉煤灰：含泥量应小于3%。 6.1.3 收缩补偿剂：一般为Cao-Al2O3-CaSO4 ,可有效提高泡沫混凝土的抗裂能力。 6.1.4 发泡剂：主要原料采用无污染的动物蛋白质油和植物油，无论是对生产者还是使用者及环境都不会产生任何负作用。其特点是发泡速度快，能使泡沫均匀，液膜坚韧，稳定性好，泌水率低，持续时间长,且对胶凝材料无任何影响。 6.1.5 材料均应有出厂合格证，出厂性能报告，产品使用说明等，并按规定做相关的进场检验。 6.2 设备 所需机具设备有：发泡瓶、砂浆搅拌机、混凝土泵、FG50风冷系列空气压缩机（含压力表）、水准仪、卷尺、铁锹、坍落度筒、铝合金刮杠、木抹子、切割机等。 FG50风冷系列空气压缩机技术参数见表6.2。 7 质量控制 7.1 泡沫混凝土的配合比应根据设计标准强度、施工条件以及环境温度由试验来决定。各种原材料应符合其质量要求并应严格控制计量。(常用的配合比见表7.1) 表7.1 泡沫混凝土常用配合比(kg/m3) 水泥(42.5R) 粉煤灰 发泡剂500 3 .11.5 适 量(以坍落度来控制掺量)注:本表以容重为600-700kg/m3的泡沫混凝土为例,坍落度为200220mm. 7.2 泡沫混凝土的干燥容重为5001000kg/m3，导热系数0.22w/m.k。其容重、干燥收缩值、抗压强度按混凝土小型空心砌块试验方法（GB/T4111-1997）、吸水率按加气混凝土体积密度、含水率和吸水率试验方法（GB/T11970-1997）、导热系数按绝热材料稳态热阻及有关特性的测定 防护热法（GB/T10294-88）的有关条款执行。 7.3 屋面泡沫混凝土的施工及质量验收应满足屋面工程技术规范（GB50345-2004）,屋面工程质量验收规范（GB50207-2002）及建筑节能工程施工质量验收规范（GB50411-2007）的相关规定。 7.4浇捣泡沫混凝土，建议按每 100m 2 制作一组试压件，试压件按砂浆试件要求制作7.5 整体现浇屋面泡沫混凝土的厚度不应小于60mm，分格缝留置的面积不应大于6m×6m，分格缝应用柔性防水材料填嵌；其坡度必须准确，符合设计要求，不能倒泛水。 7.6 大面积泡沫混凝土表面应平整，用2m靠尺检查，空隙不应大于5mm，并不得有疏松、起砂、起皮等现象。 7.7雨雪天或五级风以上的天气不得施工，施工的环境温度宜在540之间。 8 安全措施 采用本工法施工时，除应执行有关安全施工的规定外，尚应遵守注意下列事项： 8.1 施工作业人员必须了解和掌握本工艺的技术操作要领，特殊工种（机械操作工等）应持证上岗。 8.2 泡沫混凝土制作前，应对空气压缩机、发泡瓶、搅拌机、混凝土泵等进行检查，且在试运转正常后方可开机工作。 8.3 在施工中，要随时注意压力表的数值，严禁压力超标。并严格按操作规程及顺序操作空气压缩机和发泡瓶，防止空气压缩机气流管反弹伤人。 9 环保要求 9. 1 在添加材料时，施工人员必须带口罩等防护用品。 9. 2 要减少空气压缩机、搅拌机、混凝土泵的噪声及震动或采取相应的隔离措施。施工时应避开居民的休息时间。 9. 3 泡沫混凝土为现场制作，所有材料应统一保管，剩余材料不能随意丢弃，尤其是各种外加剂及发泡剂等在工序完成后要及时收起，并妥善保管。10应用实例截止到2009年年底，泡沫混凝土保温体系已在北京、天津、河北、山东、山西、南京、大连、杭州、新疆、宁夏、齐齐哈尔等地区和城市300多个工程进行了正式使用。同时自过渡地区新的建筑节能规定公布以来，在夏热冬冷地区的工程试点面积正在不断扩大.10.1位于盘庚街西段的安阳市文博苑7# 、9#住宅楼为多层砖混结构，面积4780 m2 、5780 m2,2007年8月开工、2008年5月竣工，采用屋面泡沫混凝土施工，受到建委节能领导的好评。10.2安阳市杏花村村民自建楼3#楼，位于安阳市杏花村，为12层剪力墙结构，面积10540 m2，高度37m，2007年3月开工、2008年7月竣工。原设计保温层为水泥膨胀珍珠岩，在安阳市质检站的倡议下，改为泡沫混凝土施工，有效的节约了能源，提高了保温效果。10.3在建中的博书苑小区于去年4月开工，A区12栋、 C区4栋、D区8栋高层，面积30万平方米，原设计保温层是水泥膨胀珍珠岩，现统一改为泡沫混凝土，该工程计划今年6月底竣工。通过由我单位承建的以上工程实例及各地的工程示范，该工法值得向全国推广。
