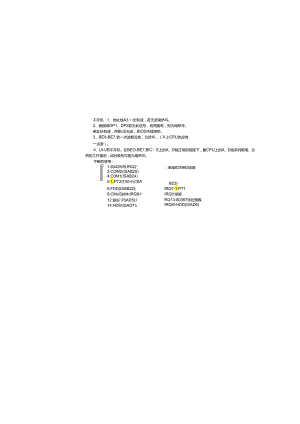

不开机：1、地址线A3,一定有波，若无波南桥坏。2、数据线DP1、DP3若无此信号，而周圉有，则为南桥坏。若此处有波，而BloS无波，BIOS坏或南桥。3、BE0-BE7,若一点波都没有，北桥坏，（不上CPU也应有一点波）。4、Ul-UB不开机，在BEO-BE7,BlC）S上的A、D线正常的前提下，量CPU上的A、D线来判断南、北桥的工作情况，此时极有可能为南桥坏。中断的使用：1:8042K/B;IRQ2:：串接8259#2级联3:COM2(ISAB25)4:C0M1(ISAB24)5:1.PT2(打印卡)(ISAB23)6:FDD(ISAB22);IRQ7:1.PT18:CMoS时钟;IRQ9-IIRQII:保留12:鼠标(ISAD5);IRQ13:80387协处理器14:HDD(ISAD7)；IRQI5:HDD(ISAD6)QqqqqqqqRrrrrrrr不开机：1.地址线A3.一定有波，若无波南桥坏.2、数据线DPkDP3若无此信号而周围有，则为南桥取劄皿消波，而BIOS充波.B【OS坏或翻1.3、BEo-BE7,若一点波都没有，北桥坏，(不上CPU也应有O4、U1-UB不开机在BEO-BE7,BIOS±fi<jA,D线IE常的前提下，量CPU上的A、D线来羽斯南、的工作情况，此时极有可能为南桥环。中断的使用：IRQ1:8042K/B;IRQ2:鞭8259#2穗IRQ3:COM2(ISAB25)IRQ4:C0M1(ISAB24)IRQ5:1.PT2(11Ef)(ISAB23)IRQ6:FDD(ISAB22);IRQ7:1.PT1IRQ8:CMoS晓中；IRQ9-IRQ11:保留IRQl2:丽(ISAD5);IRQ13:80387fW三IRQ14:HDD(ISAD7);IRQ15:HDD(ISAD6)不开机故障的检测方法及顺序1 .检查CPU的三大工作条件 供电 时钟 复位2 .取下BIOS查22脚片选信号是否有跳变3 ,试换BIOS,查跟BIOS相连的线路4 .查ISA,PCl上的数据线，地址线(及AD),中断等控制线(这样可直接反映南北桥问题)5 .查AGP,PCI,CPU座的对地阻值来判断北桥是否正常 供电CPU内核电压C场效应管坏，开路或短路募J滤波电容短路(电解电容)-I电压IC无输出/无12V供电/'电压IC坏/断线电rCPU工作电压相关线路有轻微短路t场效应管坏了一个，输出电压也会变低电r反馈电路无作用t电压IC输出电压低 VID04,(+5V电压) 电压IC无输出 1和CPU座相连的排阻坏 I断线VTT1.5Vr供电场效应管坏电压v11,5v有对地短路场效应管供电不正常场效应管坏令令令令令令令令令令令令复位无复位CPU座与时钟IC之间开路时钟IC无输出和输出连接的滤波电容坏（10皮法）供电是否正常3.3V2.8V2.5V全部无输出或一半无输出晶振是否起振22皮法是否坏有供电，IC坏无供电，查供电相关线路IC坏查不正常的一半供复位电压低：北桥坏有电压无复位r>北桥假焊或北桥无复位t>与北桥相连的线路断开r有复位：与北桥间断线,无复位：查复位的产生电路维修基础知识（三）电感维修基础知识（三）电感电感在电路中常用“1.”加数字表示，如：1.6表示编号为6的电感。电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反,阻碍交流的通过,所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路电感一般有直标法和色标法，色标法与电阻类似。如：棕、黑、金、金表示IuH（误差5%）的电感。电感的基本单位为：亨（三）换算单位有：1H二103mH=106UHo维修基础知识（一）电容篇维修基础知识（一）电容篇电容1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。容抗XC=I/2TIfC（f表示交流信号的频率，C表示电容容量）电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钥电容和涤纶电容等。2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉(F)表示，其它单位还有：毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)其中：1法拉二103毫法二106微法二109纳法二IOl2皮法容量大的电容其容量值在电容上直接标明，如10F16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法Um=100OUF1P2=1.2PFIn=100OPF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如：102表示10×102PF=1000PF224表示22×104PF=0.22F3、电容容量误差表符号FGJK1.M允许误差±1%±2%±5%±10%±15%±20%如：一瓷片电容为104J表示容量为0.1uF、误差为±5机4、故障特点在实际维修中，电容器的故障主要表现为：(1)引脚腐蚀致断的开路故障。(2)脱焊和虚焊的开路故障。(3)漏液后造成容量小或开路故障C(4)漏电、严重漏电和击穿故障。贴片式元器件的拆卸、焊接技巧贴片式元器件的拆卸、焊接宜选用200280C。调温式尖头烙铁。贴片式电阻器、电容器的基片大多采用陶瓷材料制作，这种材料受碰撞易破裂，因此在拆卸、焊接时应掌握控温、预热、轻触等技巧。控温是指焊接温度应控制在200250C。左右。预热指将待焊接的元件先放在100C。左右的环境里预热12分钟，防止元件突然受热膨胀损坏。轻触是指操作时烙铁头应先对印制板的焊点或导带加热，尽量不要碰到元件。另外还要控制每次焊接时间在3秒钟左右，焊接完毕后让电路板在常温下自然冷却。以上方法和技巧同样适用于贴片式晶体二、三极管的焊接。贴片式集成电路的引脚数量多、间距窄、硬度小，如果焊接温度不当，极易造成引脚焊锡短路、虚焊或印制线路铜箔脱离印制板等故障。拆卸贴片式集成电路时，可将调温烙铁温度调至260C。左右，用烙铁头配合吸锡器将集成电路引脚焊锡全部吸除后，用尖嘴镜子轻轻插入集成电路底部，一边用烙铁加热，一边用镜子逐个轻轻提起集成电路引脚，使集成电路引脚逐渐与印制板脱离。用镜子提起集成电路时一定要随烙铁加热的部位同步进行，防止操之过急将线路板损坏。换入新集成电路前要将原集成电路留下的焊锡全部清除，保证焊盘的平整清洁。然后将待焊集成电路引脚用细砂纸打磨清洁，均匀搪锡，再将待焊集成电路脚位对准印制板相应焊点，焊接时用手轻压在集成电路表面，防止集成电路移动，另一只手操作电烙铁旗适量焊锡将集成电路四角的引脚与线路板焊接固定后，再次检查确认集成电路型号与方向，正确后正式焊接，将烙铁温度调节在250C。左右，一只手持烙铁给集成电路引脚加热，另一只手将焊锡丝送往加热引脚焊接,直至全部引脚加热焊接完毕,最后仔细检查和排除引脚短路和虚焊，待焊点自然冷却后，用毛刷蘸无水酒精再次清洁线路板和焊点，防止遗留焊渣。检修模块电路板故障前，宜先用毛刷蘸无水酒精清理印制板，清除板上灰尘、焊渣等杂物，并观察原电路板是否存在虚焊或焊渣短路等现象，以及早发现故障点，节省检修时间。维修基础知识(二)二极管维修基础知识（二）二极管晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）.肖特基二极管（如BAT85）、发光二极管、稳压二极管等。2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。4、常用的1N4000系列二极管耐压比较如下：型号1N40011N40021N40031N40041N40051N40061N4007耐压（V）501002004006008001000电流（八）均为1稳压二极管稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。1、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。2、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。常用稳压二极管的型号及稳压值如下表：型号1N47281N47291N473O1N47321N47331N47341N47351N47441N47501N47511N4761稳压值3.3V3.6V3,9V4,7V5,1V5.6V6.2V15V27V30V75V变容二极管变容二极管是根据普通二极管内部“PN结”的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上，实现低频信号调制到高频信号上，并发射出去。在工作状态，变容二极管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压的变化而变化。变容二极管发生故障，主要表现为漏电或性能变差：（1）发生漏电现象时，高频调制电路将不工作或调制性能变差。（2）变容性能变差时，高频调制电路的工作不稳定，使调制后的高频信号发送到对方被对方接收后产生失真。出现上述情况之一时，就应该更换同型号的变容二极管。怎样拆卸电路板上的集成电路块在电路检修时，经常需要从印刷电路板上拆卸集成电路，由于集成电路引脚多又密集，拆卸起来很困难，有时还会损害集成电路及电路板。这里总结了几种行之有效的集成电路拆卸方法，供大家参考。吸锡器吸锡拆卸法。使用吸锡器拆卸集成块，这是一种常用的专业方法，使用工具为普通吸、焊两用电烙铁,功率在35W以上。拆卸集成块时，只要将加热后的两用电烙铁头放在要拆卸的集成块引脚上，待焊点锡融化后被吸入细锡器内，全部引脚的焊锡吸完后集成块即可拿掉。 医用空心针头拆卸法。取医用8至12号空心针头几个。使用时针头的内经正好套住集成块引脚为宜。拆卸时用烙铁将引脚焊锡溶化，及时用针头套住引脚，然后拿开烙铁并旋转针头，等焊锡凝固后拔出针头。这样该引脚就和印制板完全分开。所有引脚如此做一遍后，集成块就可轻易被拿掉。 电烙铁毛刷配合拆卸法。该方法简单易行,只要有一把电烙铁和一把小毛刷即可。拆卸集成块时先把电烙铁加热,待达到溶锡温度将引脚上的焊锡融化后，趁机用毛刷扫掉溶化的焊锡。这样就可使集成块的引脚与印制板分离。该方法可分脚进行也可分列进行。最后用尖镜子或小“一"字螺丝刀撬下集成块。 增加焊锡融化拆卸法。该方法是一种省事的方法，只要给待拆卸的集成块引脚上再增加一些焊锡，使每列引脚的焊点连接起来，这样以利于传热，便于拆卸。拆卸时用电烙铁每加热一列引脚就用尖镜子或小"一”字螺丝刀撬一撬，两列引脚轮换加热，直到拆下为止。一般情况下，每列引脚加热两次即可拆下。 多股铜线吸锡拆卸法。就是利用多股铜芯塑胶线，去除塑胶外皮，使用多股铜芯丝（可利用短线头）。使用前先将多股铜芯丝上松香酒精溶液，待电烙铁烧热后将多股铜芯丝放到集成块引脚上加热，这样引脚上的锡焊就会被铜丝吸附，吸上焊锡的部分可剪去，重复进行几次就可将引脚上的焊锡全部吸走。有条件也可使用屏蔽线内的编织线。只要把焊锡吸完，用镜子或小“一”字螺丝刀轻轻一撬，集成块即可取下。集成电路代换方法与技巧1、集成电路型号的识别要全面了解一块集成电路的用途、功能、电特性，那必须知道该块集成电路的型号及其产地。电视、音响、录像用集成电路与其它集成电路一样，其正面印有型号或标记，从而根据型号的前缀或标志就能初步知道它是那个生产厂或公司的集成电路,根据其数字就能知道属哪一类的电路功能。例如AN5620,前缀AN说明是松下公司双极型集成电路，数字1,5620,1前二位区分电路主要功能，“56”说明是电视机用集成电路，而7076属音响方面的用途，30-39属录像机用电路。详细情况请参阅部分生产厂集成电路型号的命名，但要说明，在实际应用中常会出现A4100,到底属于日立公司的HA、三洋公司的1.A、日本东洋电具公司的BA、东芝公司的TA、南朝鲜三星公司的KA、索尼公司的CXA、欧洲联盟、飞利浦、莫托若拉等国的TAA、TCA.TDA.的哪一产品？一般来说，把前缀代表生产厂的英文字母省略掉的集成路，通常会把自己生产厂或公司的名称或商标打印上去，如打上SONYt说明该集成电路型号是CXA1034,如果打上SANYO,说明是日本三洋公司的1.A4100,C1350C一般印有NEC,说明该集成电路是日本电气公司生产的uPC1350C集成电路。有的集成电路型号前缀连一个字母都没有，例如东芝公司生产的KT-4056型存储记忆选台自动倒放微型收放机，其内部集成电路采用小型扁平封装，其中二块集成电路正面主要标记印有2066、JRC,2067、JRC,显然2066、2067是型号的简称。要知道该型号的前缀或产地就必需找该块集成电路上的其它标记，那么JRC是查找的主要线索，经查证是新日本无线电公司制造的型号为NJM2066和NJM2067集成电路，JRC是新日本无线电公司英文缩写的简称，其原文是NeWJaPanRadiOCO1.td,它把NeW省略后写成JRC。（生产厂的商标的公司缩写请请参阅有关内容）。但要注意的是，有的电源图或书刊中标明的集成电路型号也有错误，如常把uPC1018C误印刷为UPC1018C或MPC1018C等（在本站的资料中，''"用代用），在使用与查阅时应注意。2 .使用前对集成电路要进行一次全面了解使用集成电路前，要对该集成电路的功能，内部结构、电特性、外形封装以及与该集成电路相连接的电路作全面分析和理解,使用时各项电性能参数不得超出该集成电路所允许的最大使用范围。3 .安装集成电路时要注意方向在印刷线路板上安装集成电路时，要注意方向不要搞错，否则，通电时集成电路很可能被烧毁。一般规律是：集成电路引脚朝上，以缺口或打有一个点二或竖线条为准，则按逆时针方向排列。如果单列直手插式集成电路，则以正面（印有型号商标的一面）朝自己，引脚朝下，引脚编号顺序一般从左到右排列。除了以上常规的引脚方向排列外，也有一些引脚方向排列较为特殊，应引起注意，这些大多属于单列直插式封装结构，它的引脚方向排列刚好与上面说的相反,后缀为“R”，如M5115和M5115RP.HA1339A和A1339AR.HA1366W和HA1366AR等，即印有型号或商标的一面朝自己时，引脚朝下，后缀为“R”的引脚排列方向是自右向左，这主要是一些双声道音频功率放大电路，在连接BT1.功放电路时，印刷板的排列对称方便，而特制设计的。还有双列14脚附散热片封装，单声道音频功率放大电路AN7114与AN7115,它与1.A4100、1.A4102封装形式基本相同，所不同的是AN7114的散热片安装在引脚第7、8脚的一边，而1.A4100的散热片是安装在引脚的第1、14脚一边，其内部电路和参数等均相同，如果前者的第17脚对应于1.A4100第814脚,而AN7114的第814脚对应于1.A4100第17脚正好相差180。散热片互为180。安装代换时，则两者引脚可兼容。4 .有些空脚不应擅自接地内部等效电路和应用电路中有的引出脚没有标明，遇到空的引出脚时，不应擅自接地，这些引出脚为更替或备用脚，有时也作为内部连接。数字电路所有不用的输入端，均应根据实际情况接上适当的逻辑电平（Vdd或Vss）,不得悬空，否则电路的工作状态将不确定，并且会增加电路的功耗。对于触发器（CMOS电路）还应考虑控制端的直流偏置问题，一般可在控制端与Vdd或VSS（视具体情况而定）之间接一只100KQ的电阻，触发信号则接到管脚上。这样才能保证在常态下电路状态是唯一的，一旦触发信号（脉冲）来到，触发器便能正常翻转。5 .注意引脚能承受的应力与引脚间的绝缘集成电路的引脚不要加上太大的应力，在拆卸集成电路时要小心，以防折断。对于耐高压集成电路，电源Vcc与地线以及其它输入线之间要留有足够的空隙。6 .对功率集成电路需要注意以下几点(1)在未装散热板前，不能随意通电。(2)在未确定功率集成电路的散热片应该接地前，不要将地线焊到散热片上。(3)散热片的安装要平，紧固转矩一般为46Kgcm,散热板面积要足够大。(4)散热片与集成电路之间不要夹进灰尘、碎屑等东西，中间最好使用硅脂，用以降低热阻，散热板安装好后，需要接地的散热板用引线焊到印刷线路板的接地端上。7 .集成电路引脚加电时要同步集成块各引脚施加的电压要同步，原则上集成块的Vcc与地之间要最加上电压。CMOS电路尚末接通电源时，决不可以将输入信号加到CMOS电路的输入端。如果信号源和CMoS电路各用一套电源，则应先接通CMoS电源，再接通信号源的电源；关机时，应先切断信号源电源，再关掉CMoS电源。8 .集成电路不允许大电流冲击大电流冲击最容易导致集成电路损坏，所以，正常使用和测试时的电源应附加电流限制电路。9 .要注意供电电源的稳定性要确认供电电源和集成电路测量仪器在电源通断切换时，如果产生异常的脉冲波，则要在电路中增设诸如二极管组成的浪涌吸收电路。TT1.电路的电源电压范围很窄，规定I类和Ill类产品为4.755.25V(即5V±5%),Il类产品为4.55.5V(即5V±10%),典型值均为VCC=5V。使用中VCC不得超出范围。输人信号Vl不得高于Vcc,也不得低于GND(地电位)。EC1.的电源电压一般规定为VCC=OV,Vee=-5.2V±10%,使用中不得超标。10 .不应带电插拔集成电路带有集成电路插座或电路间连接采用接插件，以及组件式结构的音响设备等，应尽量避免拔插集成块或接插件，必要拔插前，一定要切断电源，并注意让电源滤波电容放电后进行。11 .集成电路及其引线应远离脉冲高压源设置集成电路位置时应尽量远离脉冲高压、高频等装置。连接集成电路的引线及相关导线要尽量短，在不可避免的长线上要加入过压保护电路，尤其是汽车用收录机的安装更要注意。CMC)S电路接线时，外围元件应尽量靠近所连管脚，引线力求短捷，避免使用平行的长引线，否则易引人较大的分布电容和分布电感，容易形成1.C振荡。解决的办法是在输入端串入IOKQ电阻。CMc)S用于高速电路时，要注意电路结构和印制板的设计。输出引线过长，容易产生“振铃”现象.引起波形失真。由于EC1.属于高速数字集成电路，因此必须考虑信号线上存在的“反射”以及相邻信号线之间的“串扰”等特殊问题，必要时应采用传输线（例如同轴电缆），并保证传输线的阻抗匹配。此外，还需采用一定的屏蔽、隔离措施。当工作频率超过200Mz时，宜选用多层线路板，以减少地线阻抗。12 .防止感应电动势击穿集成电路电路中带有继电器等感性负载时,在集成电路相关引脚要接入保护二极管以防止过压击穿。焊接时宜采用20W内热式电烙铁，烙铁外壳需接地线，或防静电电烙铁，防止因漏电而损坏集成电路。每次焊接时间应控制在3-5秒内。有时为安全起见，也可先拨下烙铁插头，利用烙铁的余热进行焊接。严禁在电路通电时进行焊接。CMOS电路的栅极与基极之间，有一层厚度仅为0.l-0.2m的二氧化硅绝缘层。由于CMOS电路的输人阻抗高，而输人电容又很小，只要在栅极上积有少量电荷，便可形成高压，将栅级击穿，造成永久性损坏。因人体能感应出几十伏的交流电压，衣服在摩擦时还能产生数千伏的静电，故尽量不要用手或身体接触CMOS电路的管脚。长期不用时，最好用锡纸将全部管脚短路后包好C塑料袋易产生静电，不宜用来包装集成电路。13 .要防止超过最高温度一般集成电路所受的最高温度是260C。、10秒或350C。、3秒。这是指每块集成电路全部引脚同时浸入离封装基底平面的距离大于1至1.5mm所允许的最长时间，所以波峰焊和浸焊温度一般控制在240Co260Co,时间约7秒。Ee1.电路的速度高，功耗也大。用于小型系统时，器件上应装散热器；用于大、中型系统时，则应加装风冷或液冷设备。拆卸扁平封装集成电路简法取直径为1毫米的铜线10厘米长,一端弯成小钩，另一端绕到起子上便于拉扯.电路铁头部一定要尖细，以不使集成块两脚短接为宜.拆卸集成块时，将铜线的小钩伸进集成块内钩住一个引脚.在以后的操作中应尽量使铜线的钩头压贴在电路板上，然后把发热的烙铁头压到钩住的引脚上，随着焊锡的熔化，轻轻拉扯铜线的另一端，使铜线的钩子从集成块引脚与电路板间扯出，迅速移去电烙铁.这时集成块引脚与电路的联系断开.该集成块引脚仅仅向上移动了一毫米左右，不会对集成块造成机械损坏。用这种方法拆卸集成块大约需要十分钟左右。不过，该方法的不足之处是：有时可能会把电路板上的铜箔拉扯开来.所以用力要均匀.电烙铁温度不应太高。维修基础知识（四）三极管维修基础知识（四）三极管晶体三极管晶体三极管在电路中常用“Q”加数字表示，如：Q17表示编号为17的三极管。1、特点：晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件。它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OT1.电路中的对管就是由PNP型和NPN型配对使用。电话机中常用的PNP型三极管有：A92、9015等型号；NPN型三极管有：A42、9014、9018、9013s9012等型号。2、晶体三极管主要用于放大电路中起放大作用，在常见电路中有三种接法。为了便于比较，将晶体管三种接法电路所具有的特点列于下表，供大家参考。名称共发射极电路共集电极电路（射极输出器）共基极电路输入阻抗中（几百欧几千欧）大（几十千欧以上）小（几欧几十欧）输出阻抗中（几千欧几十千欧）小（几欧几十欧）大（几十千欧几百千欧）电压放大倍数大小（小于1并接近于1）大电流放大倍数大（几十）大（几十）小（小于1并接近于D功率放大倍数大（约3040分贝）小（约10分贝）中（约1520分贝）频率特性高频差好好续表应用多级放大器中间级，低频放大输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路3、在线工作测量在实际维修中，三极管都已经安装在线路板上，要每只拆下来测量实在是一件麻烦事，并且很容易损坏电路板，根据实际维修，本人总结出一种在电路上带电测量三极管工作状态来判断故障所在的方法，供大家参考：类别故障发生部位测试要点e-b极开路Ved>lvVed=V+eb极短路Veb=OVVcd=OvVbd升高Re开路Ved=OVRb2开路Vbd=Ved=V+Rb2短路Ved约为0.7VRbl增值很多，开路VeCVO.5vVCd升高e-c极间开路Veb=O.7vVec=OvVcd升高b-c极间开路Veb=0.7vVed=Ovb-c极间短路Vbc=OvVcd很低Rc开路Vbc=OvVcd升高Vbd不变Rb2阻值增大很多Ved约为V+VCd约为OVVed电压不稳三极管和周围元件有虚焊类别故障发生部位测试要点Rbl开路Vbe=OVcd=V+Ved=ORbl短路Vbe约为IvVed=V-VbeRb2短路Vbd=OvVbe=OvVcd=V+Re开路Vbd升高Vce=OvVbe=OvRe短路Vbd=O.7vVbe=OJvRc开路Vce=OvVbe=0.7vVed约为Ovc-e极短路Vce=OvVbe=0.7vVed升高b-e极开路Vbe>lvVed=OvVcd=V+b-e极短路VCe约为V+Vbe=OvVCd约为OVc-b极开路Vce=V+Vbe=0.7vVed=Ovc-b极短路VCb=OVVbe=0.7vVcd=Ov维修基础知识(三)电感维修基础知识(三)电感电感在电路中常用“1.”加数字表示，如：1.6表示编号为6的电感。电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反,阻碍交流的通过,所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。电感一般有直标法和色标法，色标法与电阻类似。如：棕、黑、金、金表示IIlH(误差5%)的电感。电感的基本单位为：亨（三）换算单位有：1H=IO3mH=106uH0ATX架构电源引脚12345678910颜色橙橙黑红黑红黑灰紫黄电压3.3V3.3VGND5VGND5VGND5V5V12V引脚11121314151617181920颜色橙蓝黑绿黑黑黑白红红电压3.3V-12VGND5VGNDGNDGND-5V5V5V门电路资料推荐74系列IC手册型号内容74ls002输入四与非门74ls012输入四与非门(OC)74ls022输入四或非门74ls032输入四与非门(OC)74ls04六倒相器74ls05六倒相器(Oe)74ls06六高压输出反相缓冲器/驱动器(oc,30v)74ls07六高压揄出缓冲器/驱动器(oc,30v)74ls082输入四与门74ls092输入四与门(OC)74lsl03输入三与非门74lsll3输入三与门74lsl23输入三与非门(OC)74lsl34输入双与非门(斯密特触发)74lsl4六倒相器(斯密特触发)74lsl53输入三与门(OC)74lsl6六高压输出反相缓冲器/驱动器(oc,15v)74lsl7六高压输出缓冲器/驱动器(oc,15v)74lsl84输入双与非门(斯密特触发)74lsl9六倒相器(斯密特触发)74ls204输入双与非门74ls214输入双与门74ls224输入双与非门(OC)74ls23双可扩展的输入或非门74ls242输入四与非门(斯密特触发)74ls254输入双或非门(有选通)74ls262输入四高电平接口与非缓冲器(oc,15v)74ls273输入三或非门74ls282输入四或非缓冲器74ls308输入与非门74ls31延迟电路74ls322输入四或门74ls332输入四或非缓冲器（集电极开路输出）74ls34六缓冲器74ls35六缓冲器（OC）74ls362输入四或非门（有选通）74ls372输入四与非缓冲器74ls382输入四或非缓冲器（集电极开路输出）74ls392输入四或非缓冲器（集电极开路输出）74ls404输入双与非缓冲器74ls41bed-十进制计数器74ls424线JO线译码器（bed输入）74ls434线-10线译码器（余3码输入）74ls444线-10线译码器（余3葛莱码输入）74ls45bed-十进制译码器/驱动器74ls46bed-七段译码器/驱动器74ls47bed-七段译码器/驱动器74ls48bed-七段译码器/驱动器74ls49bed-七段译码器/驱动器（OC）74ls50双二路2-2输入与或非门（一门可扩展）74ls51双二路2-2输入与或非门74ls51二路3-3输入,二路2-2输入与或非门74ls52四路2-3-2-2输入与或门（可扩展）74ls53四路2-2-2-2输入与或非门（可扩展）74ls53四路2-2-3-2输入与或非门（可扩展）74ls54四路2-2-2-2输入与或非门74ls54四路2-3-3-2输入与或非门74ls54四路2-2-3-2输入与或非门74ls55二路4-4输入与或非门（可扩展）74ls60双四输入与扩展74ls61三3输入与扩展74ls62四路2-3-3-2输入与或扩展器74ls63六电流读出接口门74ls64四路4-2-3-2输入与或非门74ls65四路4-2-3-2输入与或非门（OC）74ls70与门输入上升沿jk触发器74ls71与输入r-s主从触发器74ls72与门输入主从jk触发器74ls73双j-k触发器（带清除端）74ls74正沿触发双d型触发器（带预置端和清除端）74ls754位双稳锁存器74ls76双j-k触发器（带预置端和清除端）74ls774位双稳态锁存器74ls78双j-k触发器（带预置端,公共清除端和公共时钟端）74ls80门控全加器74ls8116位随机存取存储器74ls822位二进制全加器（快速进位）74ls834位二进制全加器（快速进位）74ls8416位随机存取存储器74ls854位数字比较器74ls862输入四异或门74ls87四位二进制原码/反码oi单元74ls8964位读/写存储器74ls90十进制计数器74ls91八位移位寄存器74ls9212分频计数器（2分频和6分频）74ls934位二进制计数器74ls944位移位寄存器（异步）74ls954位移位寄存器（并行io）74ls965位移位寄存器74ls97六位同步二进制比率乘法器74lsl00八位双稳锁存器74lsl03负沿触发双j-k主从触发器（带清除端）74lsl06负沿触发双j-k主从触发器（带预置,清除,时钟）74lsl07双j-k主从触发器（带清除端）74lsl08双j-k主从触发器（带预置,清除,时钟）74lsl09双j-k触发器（带置位,清除,正触发）74lsll0与门输入j-k主从触发器（带锁定）741Sm双j-k主从触发器（带数据锁定）74lsll2负沿触发双j-k触发器（带预置端和清除端）74lsll3负沿触发双j-k触发器（带预置端）74lsll4双j-k触发器（带预置端,共清除端和时钟端）74lsll6双四位锁存器74lsl20双脉冲同步器/驱动器74lsl21单稳态触发器（施密特触发）74lsl22可再触发单稳态多谐振荡器（带清除端）74lsl23可再触发双单稳多谐振荡器74lsl25四总线缓冲门（三态输出）74lsl26四总线缓冲门（三态输出）74lsl282输入四或非线驱动器74lsl313-8译码器74lsl322输入四与非门（斯密特触发）74lsl3313输入端与非门74lsl3412输入端与门（三态输出）74lsl35四异或/异或非门74lsl362输入四异或门（OC）74lsl37八选1锁存译码器/多路转换器74lsl383-8线译码器/多路转换器74lsl39双2-4线译码器/多路转换器74lsl40双4输入与非线驱动器74lsl41bed-十进制译码器/驱动器74lsl42计数器/锁存器/译码器/驱动器74lsl454-10译码器/驱动器74lsl4710线-4线优先编码器74lsl488线-3线八进制优先编码器74lsl5016选1数据选择器（反补输出）74lsl518选1数据选择器（互补输出）74lsl528选1数据选择器多路开关74lsl53双4选1数据选择器/多路选择器74lsl544线-16线译码器74lsl55双2-4译码器/分配器（图腾柱输出）74lsl56双2-4译码器/分配器（集电极开路输出）74lsl57四2选1数据选择器/多路选择器74lsl58四2选1数据选择器（反相输出）74lsl60可预置bed计数器（异步清除）74lsl61可预置四位二进制计数器（并清除异步）74lsl62可预置bed计数器（异步清除）74lsl63可预置四位二进制计数器（并清除异步）74lsl648位并行输出串行移位寄存器74lsl65并行输入8位移位寄存器（补码输出）74lsl668位移位寄存器74lsl67同步十进制比率乘法器74lsl684位加/减同步计数器（十进制）74lsl69同步二进制可逆计数器74lsl704*4寄存器堆74lsl71四d触发器（带清除端）74lsl7216位寄存器堆74lsl734位d型寄存器（带清除端）74lsl74六d触发器74lsl75四d触发器74lsl76十进制可预置计数器74lsl772-8-16进制可预置计数器74lsl78四位通用移位寄存器74lsl79四位通用移位寄存器74lsl80九位奇偶产生/校验器74lsl81算术逻辑单元/功能发生器74lsl82先行进位发生器74lsl83双保留进位全加器74lsl84bed-二进制转换器74lsl85二进制-bed转换器74lsl90同步可逆计数器（bed二进制）74lsl91同步可逆计数器（bed,二进制）74lsl92同步可逆计数器（bed,二进制）74lsl93同步可逆计数器（bed二进制）74lsl94四位双向通用移位寄存器74lsl95四位通用移位寄存器74lsl96可预置计数器/锁存器74lsl97可预置计数器/锁存器（二进制）74lsl98八位双向移位寄存器74lsl99八位移位寄存器74ls2102-5-10进制计数器74ls2132-n-10可变进制计数器74ls221双单稳触发器74ls230八3态总线驱动器74ls231八3态总线反向驱动器74ls240八缓冲器/线驱动器/线接收器（反码三态输出）74ls241八缓冲器/线驱动器/线接收器（原码三态输出）74ls242八缓冲器/线驱动器/线接收器74ls2434
