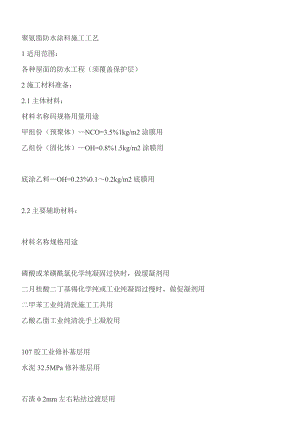

聚氨脂防水涂料施工工艺1适用范围：各种屋面的防水工程（须覆盖保护层）2施工材料准备：2.1主体材料：材料名称码规格用量用途甲组份（预聚体）NCO=3.5%1kg/m2涂膜用乙组份（固化体）OH=0.8%1.5kg/m2涂膜用底涂乙料OH=0.23%0.10.2kg/m2底膜用2.2主要辅助材料：材料名称规格用途磷酸或苯磺酰氯化学纯凝固过快时，做缓凝剂用二月桂酸二丁基锡化学纯或工业纯凝固过慢时，做促凝剂用二甲苯工业纯清洗施工工具用乙酸乙脂工业纯清洗手上凝胶用107胶工业修补基层用水泥32.5MPa修补基层用石渣2mm左右粘结过渡层用3施工工具：名称用途名称用途电动搅拌器混合甲、乙料用油漆刷刷底胶用拌料桶混合甲、乙料用滚动刷刷底胶用小型油漆桶装混合料用小抹子修补基层用塑料刮板涂刮混合料用油工铲刀清理基层用铁皮小刮板在复杂部位涂刮混合料墩布清理基层用橡胶刮板涂刮混合料用条帚清理基层用50kg磅称配料称量用高压吹风机清理基层用4施工工艺流程：防水层的构造及用料见下表：项次防水构造材料名称用量1基层混凝土或水泥砂浆2基层处理剂聚氨脂底胶0.2kg/m23第一度涂层聚氨脂防水涂料1.5kg/m24第二度涂层聚氨脂防水涂料1.0kg/m25保护层缸砖、水泥砖等注：涂层总厚度约为2mm。4.1找平层与保温层施工的工艺与卷材防水相同。4.2基层要求及处理：4.2.1防水基层应按设计要求用13的水泥砂浆抹成1/50的泛水坡度，其表面要抹平压光，不允许有凹凸不平、松动和起砂掉灰等缺陷存在。排水口或地漏部位应低于整个防水层，以便排除积水。有套管的管道部位应高出基层表面20mm以上。阴阳角部位应做成半径10mm的小圆角，以便涂料施工。4.2.2所有管件、卫生设备、地漏或排水口等必须安装牢固，接缝严密，收头圆滑，不得有任何松动现象。4.2.3施工时，防水基层应基本呈干燥状态，含水率小于9%为宜，其简单测定方法是将面积为1m2、厚度为1.52.1mm的橡胶板覆盖在基层面上，放置23小时，如覆盖的基层表面无水印，紧贴基层一侧的橡胶板又无凝结水印，根据经验说明其含水率已小于9%，符合施工要求。4.2.4施工前，先以铲刀和扫帚将基层表面的突起物、砂浆疙瘩等异物铲除，并将尘土杂物彻底清扫干净。对阴阳角、管道根部、地漏和排水沟口等部位更应认真清理，如发现有油污、铁锈等，要用钢丝刷、砂纸和有机溶剂等将其彻底清除干净。4.3涂布底胶：4.3.1此工序相当于传统沥青防水施工涂刷冷底子油，其目的是隔断基层潮气，防止防水涂膜起鼓脱落；加固基层，提高涂膜与基层的粘结强度，防止涂层出现针气孔等缺陷。4.3.2聚氨脂底胶的配制：将聚氨脂甲料与专供底涂用的乙料按1314（重量比）的比例配合，搅拌均匀，即可使用。4.3.3涂布施工：小面积的涂布可用油漆刷蘸底胶在阴阳角、管子根部等复杂部位均匀涂布一遍，再用长把滚刷进行大面积涂布施工。涂胶要均匀，不得过厚或过薄，更不允许露抱底。一般涂布以0.15kg/m20.2kg/m2为宜。底胶涂布后要干燥固化后24小时以上，才能进行下一道工序的施工。4.4防水涂层施工：涂膜防水材料的配制：根据施工的需要，将聚氨脂甲、乙料按11.5（重量比）的比例后，倒入配合后，倒入拌料桶中，用转速为100500r/min的电动搅拌器搅拌5min左右，即可使用。找平层含水率保温层9%基层清理洁净施涂底胶施铺玻璃纤维布（化纤无纺布）施涂第一度涂料晾干24小时（涂刷均匀）固化做保护层（稀撒石渣或做刚性保护)层）固化无积水24小时施涂第二度涂料固化2472小时（确定涂刷宽度）蓄水试验2472小时无渗漏24小时4.5第一度涂层施工：在底胶基本干燥固化后，用塑料或橡胶刮板均匀涂刮一层涂料，涂刮时要求均匀一致，不得过厚或过薄，涂刮厚度一般以1.5mm左右为宜（即涂布量1.5kg/m2为宜）。开始涂刮时，应根据施工面积的大小、形状和环境，统一考虑施工退路和涂刮顺序。4.6第二度涂层施工：在第一度涂层固化24小时后，再在其表面刮涂第二度涂层，涂刮方法同第一度涂层。为了确保防水工程质量，涂刮的方向必须一第一度的涂刮的方向垂直。重涂时间的间隔，由施工时的环境温度和涂膜固化的程度（以手触不粘为准）来确定，一般不得小于24小时，也不宜大于72小时。4.7如防水层要用玻璃纤维布或化纤无纺布加强，则在涂刮第二度涂层前进行粘贴。4.8稀撒石渣：为增强防第5楼地下改性沥青油毡(SBS)防水层1、范围本工艺标准适用于高聚物改性沥青油毡地下防水层工程施工。2、施工准备2.1材料及要求2.1.1高聚物改性沥青油毡防水卷材2.1.1.1规格：见表3-6。高聚物改性沥青油毡防水卷材规格表3-6厚度(mm)宽度(mm)长度(m)2.01000203.01000104.01000105.01000102.1.1.2技术性能：见表3-7。高聚物改性沥青油毡防水卷材技术性能表3-7指标聚酯胎麻布胎聚乙烯胎坡纤胎拉力N40050050200延伸率%30520050耐热度85受热2h不流淌,涂盖层无滑动低温柔性-15绕规定直径圆棒，无裂纹不透水性压力/保持时间0.2MPa/30min2.1.2配套材料：2.1.2.1氯丁橡胶沥青胶粘剂：氯丁橡胶加入沥青及溶剂配制而成的黑色液体。用于油毡接缝的粘结。2.1.2.2橡胶沥青乳液：用于卷材粘结。2.1.2.3橡胶沥青嵌缝膏：用于特殊部位、管根、变形缝等处的嵌固密封。2.1.2.4汽油、二甲苯等：用于清洗工具及污染部位。2.2主要用具：2.2.1清理用具：高压吹风机、小平铲、笤帚。2.2.2操作工具、电动搅拌器、油毛刷、铁桶、汽油喷灯或专用火焰喷枪、压子、手持压滚、铁辊、剪刀、量尺、1500mm30管（铁、塑料）、划（放）线用品。2.3作业条件：2.3.1施工前审核图纸，编制防水工程施工方案，并进行技术交底。地下防水工程必须由专业队施工，操作人员持证上岗。2.3.2铺贴防水层的基层必须按设计施工完毕，并经养护后干燥，含水率不大于9%；基层应平整、牢固、不空鼓开裂、不起砂。2.3.3防水层施工涂底胶前（冷底子油），应将基层表面清理干净。2.3.4施工用材料均为易燃，因而应准备好相应的消防器材。3、操作工艺3.1工艺流程：基层清理涂刷基层处理剂铺贴附加层热熔铺贴卷材热熔封边做保护层3.2基层清理：施工前将验收合格的基层清理干净。3.3涂刷基层处理剂：在基层表面满刷一道用汽油稀释的氯丁橡胶沥青胶粘剂，涂刷应均匀，不透底。3.4铺贴附加层：管根、阴阳角部位加铺一层卷材。按规范及设计要求将卷材裁成相应的形状进行铺贴。3.5铺贴卷材：将改性沥青防水卷材按铺贴长度进行裁剪并卷好备用，操作时将已卷好的卷材，用30的管穿入卷心，卷材端头比齐开始铺的起点，点燃汽油喷灯或专用火焰喷枪，加热基层与卷材交接处，喷枪距加热面保持300mm左右的距离，往返喷烤、观察当卷材的沥青刚刚熔化时，手扶管心两端向前缓缓滚动铺设，要求用力均匀、不窝气，铺设压边宽度应掌握好，满贴法搭接宽度为80mm，条粘法搭接宽度为100mm。3.6热熔封边：卷材搭接缝处用喷枪加热，压合至边缘挤出沥青粘牢。卷材末端收头用沥青嵌缝膏嵌固填实。3.7保护层施工：平面做水泥砂浆或细石混凝土保护层；立面防水层施工完，应及时稀撒石碴后抹水泥砂浆保护层。4、质量标准4.1保证项目4.1.1高聚物改性沥青防水卷材和胶粘剂的规格、性能、配合比必须按设计和有关标准采用，应有合格的出厂证明。4.1.2卷材防水层特殊部位的细部作法，必须符合设计要求和施工及验收规范的规定。4.1.3防水层严禁有破损和渗漏现象。4.2基本项目：4.2.1基层应平整，无空鼓、起砂，阴阳角应呈圆弧形或钝角。4.2.2改性沥青胶粘剂涂刷应均匀，不得有漏刷、透底和麻点等现象。4.2.3卷材防水铺附加层的宽度应符合规范要求；分层的接头搭接宽度应符合规范的规定，收头应嵌牢固。4.2.4卷材粘结应牢固，无空鼓、损伤、滑移翘边、起泡、皱折等缺陷。5、成品保护5.1地下卷材防水层部位预埋的管道，在施工中不得碰损和堵塞杂物。5.2卷材防水层铺贴完成后，应及时做好保护层，防止结构施工碰损防水层；外贴防水层施工完后，应按设计砌好防护墙。5.3卷材平面防水层施工，不得在防水层上放置材料及作为施工运输车道。6、应注意的质量问题6.1卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实，接槎损坏、空鼓；施工操作中应按程序弹标准线，使与卷材规格相符，操作中齐线铺贴，使卷材接长边不小于100mm，短边不小于150mm。6.2空鼓：铺贴卷材的基层潮湿，不平整、不洁净、产生基层与卷材间窝气、空鼓；铺设时排气不彻底，窝住空气，也可使卷材间空鼓；施工时基层应充分干燥，卷材铺设应均匀压实。6.3管根处防水层粘贴不良：清理不洁净、裁剪卷材与根部形状不符、压边不实等造成粘贴不良；施工时清理应彻底干净，注意操作，将卷材压实，不得有张嘴、翘边、折皱等现象。6.4渗漏：转角、管根、变形缝处不易操作而渗漏。施工时附加层应仔细操第6楼地下高分子合成(三元乙丙)橡胶卷材防水层施工工艺标准(305-1996)1、范围本工艺标准适用于工业与民用建筑地下高分子类三元乙丙橡胶防水卷材铺贴地下防水层工程施工。2、施工准备2.1材料及要求：2.1.1三元乙丙橡胶防水卷材：2.1.1.1规格：厚度1.2mm，1.5mm；宽度1.0m；长度20.0m。2.1.1.2主要技术性能：抗拉断裂强度7MPa；断裂伸长率>450%；低温冷脆温度-40以下；不透水性（MPa×min）>0.3×30。2.1.2聚氨酯底胶；用来做基层处理剂（相当于涂刷冷底子油），材料分甲、乙两组份，甲料为黄褐色胶体，乙料为黑色胶体。2.1.3CX-404胶：用于卷材与基层粘贴为黄色混浊胶体。2.1.4丁基胶粘剂：用于卷材接缝，分A、B两组份，A组为黄浊胶体，B组为黑色胶体。使用时按11的比例混合搅拌均匀使用。2.1.5聚氨酯涂膜材料：用于处理接缝增补密封，材料分甲、乙两组份，甲组份为褐色胶体，乙组份为黑色胶体。2.1.6聚氨酯嵌缝膏：用于卷材收头处密封。2.1.7其他材料：2.1.7.1二甲苯：用于浸洗刷工具。2.1.7.2乙酸乙酯：用于擦洗手。2.2主要用具：2.2.1基层处理用具：高压吹风机、平铲、钢丝刷、笤帚。2.2.2材料容器：大小铁桶。2.2.3弹线用具：量尺、小线、色粉袋。2.2.4裁剪卷材用具：剪刀。2.2.5涂刷用具：滚刷、油刷、压辊，刮板。2.3作业条件：2.3.1在地下水位较高的条件下铺贴防水层前，应先降低地下水位，做好排水处理，使地下水位降至防水层底标高300mm以下，并保护到防水层施工完。2.3.2铺贴防水层的基层表面应平整光滑，必须将基层表面的异物、砂浆疙瘩和其他尘土杂物清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。2.3.3基层应保持干燥、含水率应不大于9%；阴阳角处应做成圆弧形。2.3.4防水层所用材料多属易燃品，存放和操作应隔绝火源，做好防火工作。操作工艺3.1工艺流程：基层清理聚氨酯底胶配制涂刷聚氯酯底胶特殊部位进行增补处理(附加层)卷材粘贴面涂胶基层表面涂胶铺贴防水卷材做保护层3.2基层清理：施工前将验收不合格的基层上杂物、尘土清扫干净。3.3聚氨酯底胶配制：聚氨酯材料按甲乙=13（重量比）的比例配合，搅拌均匀即可进行涂刷施工。3.4涂刷聚氨酯底胶：在大面积涂刷施工前，先在阴角、管根等复杂部位均匀涂刷一遍；然后用长把滚刷大面积顺序涂刷，涂刷底胶厚度要均匀一致，不得有露底现象。涂刷的底胶经4h干燥，手摸不粘时，即可进行下道工序。3.5特殊部位增补处理：3.5.1增补剂涂膜：聚氨酯涂膜防水材料分甲、乙两组份，按甲乙=11.5的重量比配合搅拌均匀，即可在地面、墙体的管根、伸缩缝、阴阳角部位，均匀涂刷一层聚氨酯涂膜，做为特殊防水薄弱部位的附加层，涂膜固化后即可进行下一工序。3.5.2附加层施工：设计要求特殊部位，如阴阳角、管根，可用三元乙丙卷材铺贴一层处理。3.6铺贴三元乙丙卷材防水层3.6.1铺贴前在基层面上排尺弹线，作为掌握铺贴的标准线，使其铺设平直。3.6.2卷材粘贴面涂胶：将卷材铺展在干净的基层上，用长把滚刷蘸CX-404胶涂匀，应留出搭接部位不涂胶。晾胶至胶基本干燥不粘手。3.6.3基层表面涂胶：底胶干燥后，在清理干净的基层面上，用长把滚刷蘸CX-404胶均匀涂刷，涂刷面不宜过大，然后晾胶。3.6.4卷材粘贴：在基层面及卷材粘贴面已涂刷好CX-404胶的前提下，将卷材用30mm、长1.5m的圆心棒（圆木、或塑料管）卷好，由二人抬至铺设端头，注意用线控制，位置要正确，粘结固定端头，然后沿弹好的标准线向另一端铺贴，操作时卷材不要拉太紧，并注意方向沿标准线进行，以保证卷材搭接宽度。3.6.4.1卷材不得在阴阳角处接头，接头处应间隔错开。3.6.4.2操作中排气：每铺完一张卷材，应立即用干净的滚刷从卷材的一端开始横向用力滚压一遍，以便将空气排出。3.6.4.3滚压：排除空气后，为使卷材粘结牢固，应用外包橡皮的铁辊滚压一遍。3.6.4.4接头处理：卷材搭接的长边与端头的短边100mm范围，用丁基胶粘剂粘结；将甲、乙组份料，按11重量比配合搅拌均匀，用毛刷蘸丁基胶粘剂，涂于搭接卷材的两个面，待其干燥1530min即可进行压合，挤出空气，不许有皱折，然后用铁辊滚压一遍凡遇有卷材重叠三层的部位，必须用聚氯酯嵌缝膏填密封严。3.6.4.5收头处理：防水层周边用聚氨酯嵌缝，并在其上涂刷一层聚氨酯涂膜。3.7保护层：防水层做完后，应按设计要求做好保护层，一般平面为水泥砂浆或细石混凝土保护层；立面为砌筑保护墙或抹水泥砂浆保护层，外做防水层的出可贴有一定厚度的板块保护层。抹砂浆的保护层应在卷材铺贴时，表面涂刷聚氨酯涂膜稀撒石碴，以利保护砂浆层粘结。建筑防水工程的质量控制建筑防水是一门综合性、实用性很强的工程技术，对建筑工程的使用功能起着至关重要的作用。笔者根据若干项目的工程监理实践，对建筑屋面、地下室、厕浴间以及储水池等提出建筑防水工程质量控制要点。有关部门对防水工程出现渗漏现象分析结果显示，渗漏原因中由于材料不良造成的占20%30%，由于施工粗糙造成的约占45%48%，由于设计存在问题造成的占18%26%，建筑防水工程质量所谓四漏（屋面漏、厕浴间漏、外墙体渗漏和地下室漏）问题已成为常见的质量通病，应引起注意。1.基层控制要点防水层是依附于主体结构基层的，其质量好坏直接影响防水层的质量，主体结构和找平层的刚度、平整度、强度、表层坡度准确，表面完善无起砂、起皮、缝、基层的含水率等都是保证防水层施工质量的基础。2.防水层施工作业条件的控制要点（1）气候条件施工条件成熟与否直接关系到施工质量，防水工程大部分露天作业，气候因素影响较大。施工期内遇雨、雪、霜、雾、大风和气温低于5或高于35都会影响防水层施工质量，也妨碍施工作业人员顺利施工操作。热熔巾卷材和溶剂型涂料可在-10以上气温条件下施工；沥青、改性沥青和高分子聚合物卷材不宜在0以下施工；沥青基涂料、高分子聚合物水乳型涂料及刚性防水层，不宜在5以下气温中施工；气温超过35时所有的防水层均不宜施工；炎热夏季后半夜因产生露水、5级以下大风天气尘土砂粒影响与基层粘接，污染基面均不得进行防水施工作业。（2）重视防水层与相关层次施工交*问题防水层所用的材料，必须本着有出厂合格证书和试验报告单，同时在现场使用前必须再做防水试验，合格后方可使用。与防水层相关的层次是找平层、隔汽层、保温层、隔离层、保护层等。防水层施工往往与相关层要交*作业，这些相关层次的施工质量对防水层的质量有很大影响，甚至直接影响到防水工程的成败。特别要注意监督保护层的施工，决不能碰坏、戳破防水层。3.卷材防水施工质量控制要点卷材防水的材料种类多样，常用的施工工艺有热粘法、热熔法、自粘法、机械固定法、埋置法等等。施工中应检查承包单位严格按照施工工艺标准等施工规范要求、施工工艺流程进行，铺贴方向、两幅卷材和卷材层与层间，基搭接的宽度与长度要符合要求。卷材冷粘施工时，胶接材料要依据卷材性能配套选用胶粘剂调配要专人进行，及时采样化验，不得错用、混用，在这方面要严加控制。严格掌握基层含水率达到要求后才能进行粘贴。注意控制阴阳角、加固层等细部节点的处理。4.涂膜防水施工质量控制要点涂膜防水施工按涂膜厚度划分为薄质涂料施工和厚质涂料施工。无论是薄质涂料采用的涂刷法喷涂法，还是厚质涂料常用的抹压法相副涂法施工；在单纯涂膜或胎体增强材料涂膜（如玻璃纤维或化学纤维）做成一布二涂、二布三涂，多布多涂都要做到：防水材料规格型号符合设计要求；操作施工方法符合各项规定；防水涂料的配方符合工艺要求；胎体增强材料与所使用的涂料要匹配无误；施工操作的条件、配料温度、施工环境温度（气温）、操作时间配料用量和顺序、搅拌强度、涂料遍数（次）必须符合工艺规定。施工顺序必须按先高后低，先远后近的原则进行。5.密封防水材料施工质量控制要点密封材料常用的主要有改性沥青和合成高分子密封防水材料两大类；施工方法根据材料不同各异，分冷嵌法和热灌法两种。为确保施工质量应在施工机具的先用、配料与搅拌、粘结性能试验和嵌填背衬材料的控制，以及施工操作等几个关键环节进行监督控制。热灌法操作要重视密封材料现场塑化和加热温度一般在110130；最高不得超过140，注意使用的温度计测温时应在中心液面下100毫米左右处进行。塑化或加热到温度（不宜低于110）应立即现场浇灌，嵌填要高出板缝35mm。冷嵌法施工用手工操作，从底部嵌起，防止漏嵌虚填，注意不得产生混气现象；嵌填妥密实饱满，要按顺序进行，最好用电动或手动嵌缝枪进行操作。6.防水层的保护层材料选用和施工应按设计图纸进行施工。保护层施工时要注意防水层的保护，要在防水层上做好临时保护措施，严防戳破防水层，防水层施工完毕应及早进行下道施工工序，不宜间隔时间过长，防止防水层材质损坏。7.刚性防水层施工要求刚性防水层包括细石混凝土防水层、水泥砂浆防水层、块体刚性防水层及防水混凝土的施工。刚性防水层对地基沉降不均匀，温度变化、结构振动等因素非常敏感，因此对基础处理要求严格。第10楼认识防水的几个基本概念(一)水的特性：水是无孔不入的，它借着风压、对流、冲击、附着、毛细等力量，逐渐渗入建筑内部，而且在渗透的过程不易从表面发觉。换言之，找寻漏水原因必须深入"内脏"分析，才能对症下药。(二)水与水蒸气的压力变化：水一旦渗透到建筑物里面，在有限的空间内，等太阳一晒，产生热能，就形成水蒸气，这些水蒸气产生大量的压力足以破坏原有的防水层，甚至于表面的装璜及饰材(譬如，油漆脱落、壁纸发黑、磁砖鼓起、木质地板膨鼓)这中间的变化是：1mole的水18g体积为18；1mole的水蒸气，体积为22.4升22400。换句话说，一单位的水，如果全部变成水蒸气，在建筑物内部有限度的空间里面，就产生了1240倍的压力，这个压力的破坏性实在太可怕了。(所以我们时常发现防水胶施工在含水的泡沫水泥上，不久就整个鼓起剥落了。)(三)防水必须做在坚实的躯体上面：与防水材料接着的界面必须不可有膨鼓、起沙、蜂巢、木头、纸屑、污泥、小石块、也不能做在松动不牢固的表体上，原因是附着性不良，再加上太阳紫外线破坏，建筑物本身热涨冷缩，以及水蒸气压力破坏，容易造成防水层老化、失败。(四)正面防水优于负面防水：如屋顶防水，直接做在屋顶表面，墙壁防水应直接做在外墙、水箱漏水直接做在水箱内层、浴室渗水就要将浴缸、磁砖打除，重新做防水，为什么呢？水有压力会往他处扩散，房子里死角的地方也不容易施工。这里所讲的"优于"是相对比较的，而非绝对性的。因为随着科技的发达，市面上陆续有人推出负面施工的防水材料抗负水压的硅酸质系列渗透性粉末，以及高低压注入合成树脂产生膨胀结晶体，亦可防水，但是并非所有的场合都可成功的施工，所以非不得己，应该采正面防水施工。(五)围堵式的防水容易失败：防水应该从根源治起，用围堵方法，水是无孔不入，也会产生压力破坏，根源不治焉能持久，举例来说：顶楼漏水的位置，刚好在加盖违建房间里面，一般人就想要从外围作截水路，容易失败。(六)止漏的定义就是：不管水压的大小，不管下几天的雨，也不管屋顶有没有积水，都不可以漏水，这才叫做防水止漏。(七)"不花钱的防水"观念：要达到防水的功效不一定要花钱，混凝土除了发生劣化外，本身就有防水功能。譬如说：日本时代所盖的房子，外墙并没有贴磁砖、洗石子、二丁挂，却也不会漏水，反观，现在别墅区的房子，做了昂贵进口防水涂膜以后，贴最上等的二丁挂，仍然漏水！乃是日本时代泥水工施作严谨细心，在可能发生漏水部位上，都事先加以妥善的处理。(八)没有一种材料是万能的：任何一种防水材料都有它的独特性、适用性。"一剂治百病"的观念是错误的。所以如何选择材料才是重要的课题，良好的医生是在主导用药而不是被药剂牵着鼻子走。(九)选用防水材料优劣的判断标准(如何适材适地使用材料)：1.与躯体之接着性。2.弹性伸长率。3.透水性。4.抗压、撕裂强度。5.耐候性、抗老化性。6.表面饰材接着性。不管你是抓漏老师父、工地主管或发包决策者，均具备以上综合价值判断的能力，以免被材料商美丽数据报告所迷惑误导，选错了材料，用错了工法，造成事倍功半，或造成营造费用平白的浪费。第11楼山西国际贸易中心地下室防水处理摘要：山西国际贸易中心地下室防水施工中采用了一些新材料和新作法。如采用只需加入50的普通自来水搅拌即可使用的水固化聚氨酯；在地下室外墙施工中，铺设BW遇水膨胀橡胶止水条，取代水平接缝处留阶梯缝或凸凹缝的作法。关键词：水固化聚氨酯施工缝后浇带抗渗等级山西国际贸易中心是一座集办公、证券交易、商场、商住、娱乐、餐饮为一体的5级智能型建筑。地下2层，地上包括两幢40层的主塔楼，高155.8；一幢18层的商住楼，高71.8；裙房为5层，高26.1。建筑面积18.4万2，其中地下室建筑面积为2.4万2。建筑场地下为6.112.3厚的杂填土，以下为粉质粘土和中砂层，地下水位平均为1.500。地下室两层的深度为9.600，土方开挖深度为12.900，采用钢筋混凝土灌注桩基础，主塔楼底板厚2.8；商住楼底板厚1.4；裙房底板厚0.6。1地下室防水工程设计由于本工程所在地的地下水位较高，并考虑到国内高层建筑的地下室渗漏率较高，给使用和堵漏修补都带来了很多问题，故本工程地下室防水的总体思路是：“防排结合，刚柔并举，多道设防，密封处理”。具体作法是地下室底板和外墙采用钢筋混凝土结构自防水，其中商住楼、裙房地下室底板和全部外墙再涂刷2mm厚聚氨酯柔性防水涂膜，以实现刚柔并举，多道设防。1.1选定混凝土抗渗等级本工程±0.000相当于绝对标高786.50mm，地下水位稳定高度为784.29m。即±0.000到地下水位的高差为2.21m。根据地下工程防水技术规范（GBJ108-87）第3.1.1条确定混凝土抗渗等级，见表。表山西国际贸易中心地下室混凝土抗渗等级部位混凝土厚度h（m）水头高度（m）H/h按GBJ-108-87表3.1.1规定选用抗渗等级混凝土强度等级地下室外墙0.59.6-2.21=7.3914.7815P8C30裙房底板0.611.1-2.21=8.8914.8215P8C30主楼底板2.812.7-2.21=10.493.7510P6C40商住楼底板1.411.3-2.21=9.096.4910P6C40诨炷恋装寮巴馇街屑尤胨嘀亓?0的UEA，以补偿由于混凝土干缩而产生裂缝，避免形成渗水通道。1.2渗排水处理为解决地下室可能出现的渗漏水及地下室地面上的积水，按照“防排结合”的原则，在裙房地下室二层底板所有反梁的中部预埋110硬质PVC管，一旦有水渗漏，可由地面下部流至相关的集水坑及时排出（图1）。第12楼续上页图1底板排水1裙房地下室底板；2混凝土地面；3填碎石；4-110硬质PVC管在地下室的地面上做排水沟，使地面水沿沟流入集水坑内。排水沟、集水坑内壁抹20mm厚的水泥防水砂浆。1.3后浇带设置在主楼、商住楼与裙房之间设置后浇带，以解决高层建筑与裙房之间因沉降变形不一致而引起的结构裂缝，待主楼结构封顶后再浇筑后浇带混凝土。在裙房底板和外墙上设置后浇带，以解决混凝土的干缩变形和避免施工中出现施工缝，待裙房结构完成后再浇筑后浇带的混凝土。地下室后浇带的位置见图2。图2地下室后浇带位置2防水材料选用2.1防水涂料选用由于本工程对地下防水要求高，工期要求紧，须选用成膜时间短、延伸率高、施工操作方便、可在含水率较高的基层上作业的聚氨酯防水涂料。经考察对比，选用了山西丽华涂料有限公司生产的安太克3599弹性聚氨酯防水涂料。这种涂料系采用水固化成膜，不需要其他的固化剂和溶剂，自流平，施工安全方便，固化后无毒、无味、无污染，且具有良好的耐腐蚀性和耐霉变性。施工时只需加入50的普通自来水搅拌均匀即可使用。在气温30左右4h即可成膜，其主要技术指标如表2所示。表2聚氨酯防水涂膜的主要技术性能项目JC500-92安太克3599拉伸强度（MPa）1.654.00断裂延伸率（）350450加热伸缩率（）缩短6缩短5低温柔性（）30C无裂纹40C无裂纹不透水性（0.3mp）30min不渗漏h不渗漏固体含量（）94100适用时间（min）2030表干时间（h）4不粘手4实干时间（）12不粘手12粘结强度（MPa）1流平性5自流平耐化学性能在5盐水中浸泡60d无变化在5洗涤剂溶液中浸泡60无变化在2硫酸溶液中浸泡60无变化在2氢氧化钠溶液中浸泡60无变化2.2密封材料选用本工程防水节点等部位选用北京产BW遇水膨胀橡胶止水条，其主要技术指标见表3。表3遇水膨胀橡胶止水条技术指标指标项目技术条件指标膨胀率4h100%最大300%500%耐水压1.5MPa耐高温150不流淌耐低温-20不发脆相对密度1.5g/cm3产品断面20mm×30mm3节点处理灌注桩桩头防水构造如图3所示。主楼与裙房底板连接处后浇带构造如图4所示。商住楼与裙房底板连接处后浇带构造如图5所示。裙房底板后浇带的构造如图6所示。外墙后浇带防水构造见图7。混凝土底板与外墙防水构造如图建筑技术第30卷•240•图8地下室底板与外墙防水处理图3灌注桩桩头防水处理1聚氨酯防水层；2混凝土垫层；3混凝土灌注桩桩头；4钢筋混凝土基础底板；5水泥砂浆保护层厚30mm；6遇水膨胀橡胶止水圈图4主楼底板与裙房底板后浇带1-18mm厚橡胶止水带；2-2mm厚聚氨酯防水层；3-3mm厚加筋附加层；4-主楼底板；5-裙房底板；6后浇带；7外墙聚氨酯防水层；8聚苯板保护层图5商住楼底板与裙房底板后浇带1-2mm厚聚氨酯防水层；2砂浆保护层；3-6mm厚加筋聚氨酯；4后浇带；5商住楼底板；6裙房底板图6裙房底板后浇带1混凝土垫层；2地下室底板；3-3mm厚聚氨酯；4-2mm厚聚氨酯；5后浇带图7地下室外墙后浇带1底板后浇带；2地下室外墙；3-6mm厚钢板；4聚氨酯防水层；5-隔离层图8地下室底板与外墙防水处理1混凝土垫层；2地下室底板；3地下室外墙；4砖侧墙；5-2mm厚聚氨酯防水层；6-3mm厚聚氨酯加筋附加层本工程地下室混凝土外墙分两次浇筑完毕，设两道水平施工缝，第一道留在底板上面300mm处，第二道留在4.800mm处。为便于施工，改变了在水平接缝处留阶梯缝或凸凹缝的作法，采用沿混凝土水平施工缝的中部铺设一条BW遇水膨胀橡胶止水条的处理方法（图9）。图9地下室混凝土墙施工缝作法1钢筋混凝土底板；2地下室外墙；3遇水膨胀橡胶止水条；4施工缝；5聚氨酯防水层对于支模时的对拉螺栓，采用凿坑、断根、嵌填防水砂浆的方法处理（图10）。图10模板对拉螺栓防水处理1地下室外墙；2对拉螺栓；3防水砂浆封堵；4聚氨酯防水层43599聚氨酯防水涂膜施工4.1施工工序除去基层上的混凝土等残渣杂物将砂、石碎粒及灰尘清扫干净涂刷3599聚氨酯专用基层处理剂基层处理剂晾干聚氨酯中加入水后搅拌均匀涂刷第一道防水涂层实干后涂刷第二道防水涂层切片检验涂层厚度修补铺抹水泥砂浆保护层。4.2主要施工工具主要施工工具如表4所示。表4主要施工工具表4.3防水涂料的制备开桶后先用电动搅拌器将涂料搅拌均匀，不要使桶底留有沉淀，然后加入聚氨酯重量50的清洁水，再用电动搅拌器搅拌3min，使其充分均匀。如气温低或需加速固化，可加入适量的催化剂。每次配制1桶（20kg），随用随拌，以防固化。4.4对基层要求基层必须平整、坚固、清洁、无酥松颗粒，表面不得有浮土、砂粒或油污。涂膜施工前应先处理基层，如有油污要用溶剂清洗干净。4.5防水层涂刷先在基层上涂刷专用的基层处理剂一道，待其干燥后，立即将制备好的3599聚氨酯防水涂料倒在基层上，由操作人员顺序用刮板刮平，控制厚度1.21.4mm。一般12h后即可实干，再在上面涂刮一层相同的材料，厚度0.8,mm左右，总厚度要求达到2mm。涂刮时，上下两遍涂刮的方向要相互垂直，以堵塞在固化结膜中留下的气泡、针眼。在墙面垂直部分可采用喷涂法进行施工，涂膜厚度比较均匀。4.6气候要求涂刷3599聚氨酯防水层时，要选择无雨天进行，涂膜实干前不得受雨水冲刷和浸泡，一旦遭受雨淋，应视情况进行修补或重新涂刷。4.7施工注意事项（1）加水配制完毕的涂料必须在适用期内用完，施工结束后应立即用安太克清洗剂将工具和容器清洗干净。（2）施工现场要求通风良好，操作人员应配戴手套等防护用具。（3）防水涂膜完工后，在抹水泥砂浆保护层前，不得在上面行走和堆放材料、工具，防止尖锐物品刺破涂层。（4）贮存时料桶应注意密封，以防吸潮或混入杂物，并要防止暴晒和雨淋。4.8质量检验聚氨酯涂膜防水层完成后，按抽劣法进行切片检验，每300m2抽取感觉最薄处的3点进行切片检验厚度。如不足2mm，则需再补涂至要求厚度作者单位：王寿华，山西省建筑工程总公司，教授级高级工程师，030001，太原第15楼注浆方法四例结构体龟裂止水此主题相关图片如下：1.于裂缝最低处左或右5cm10cm处倾斜钻孔至结构体厚度之2/3深，循序由低处往高处钻，孔距离为20cm30cm为宜，钻至最高处后再一次埋设止水针头，由于一般结构体龟裂属于不规则状，故须特别注意钻孔时须与龟裂面交*，注射才会有效。2.止水针头设置完成后，先检视结构体龟裂处渗水情况；若龟裂处为干燥或微量渗水时，以微型高压电动注浆机注入单液型疏水性聚氨酯止漏剂，至发现止漏剂于结构体表面渗出；若龟裂处渗水情况较多时，则以单液型亲水性止漏材料灌注。施工缝止水此主题相关图片如下：1.于施工缝最低处左或右5cm10cm处倾斜钻孔至结构体厚度之2/3深，循序由低处往高处钻，孔距离为20cm30cm为宜，钻至最高处后再一次埋设止水针头，由于一般结构体龟裂属于不规则状，故须特别注意钻孔时须与龟裂面交*，注射才会有效。2.止水针头设置完成后，以微型高压电动注浆机注入单液型疏水性止漏剂至发现止漏剂于结构体表面渗出。3.若渗水情况依然无法改善时，再以单液型亲水性止漏剂修补即可。蜂巢止水此主题相关图片如下：此主题相关图片如下：1.在蜂巢范围处，每隔25cm30cm钻一孔，深度为结构体厚度之一半为宜，再埋设止水针头并加以旋紧固定。2.止水针头设置完成后，先以微型高压电动注浆机注入单液型疏水性聚氨酯止漏剂，至发现止漏剂于结构体表面渗出；再以微型高压电动注浆机注入单液型亲水性止漏材料，即可完全解决渗水问题。3.如果蜂巢包水时，请将外部敲开用清水将包水部分清洗，再用快干止水粉，将敲打部分塞封，埋入止水针头再灌注亲水性止漏材料，即可解决止漏问题。环片隧道止水1.环片裂缝渗水：此主题相关图片如下：先于环片裂缝处直接钻孔，钻孔深度必须超过环片厚度，埋设止水针头后注入单液型疏水性聚氨酯止漏剂；再于环片裂缝处左或右5cm10cm处倾斜钻孔至环片厚度之2/3深，埋设止水针头；注入单液型亲水性止漏材料。2.环片于环片之间渗水：此主题相关图片如下：先于环片于环片之间渗水处钻孔，钻孔深度必须超过环片内止水条厚度，埋设止水针头后注入单液型疏水性聚氨酯止漏剂；灌注完成后再注入单液型亲水性止漏材料。3.灌注孔渗水：灌注孔盖钻5mm孔，再攻牙6×1.0锁上牛油头注入单液型亲水性止漏材料。施工程序钻孔锁紧针头高压灌注针头敲除补平第16楼混凝土高压化学灌浆堵漏技术及施工机具材料简介一、化学灌浆技术简介混凝土建筑物裂缝是导致砼建筑物损坏的主要原因，裂缝渗漏水又是最令人头痛的问题，因为砼内部的裂缝是完全无规则的。一般传统堵漏的方法，是将裂缝或漏水处凿开，进行表面堵漏，但结果往往是堵住这里，那里又开始渗漏。因为水可以在砼内部裂缝中无规则运动，从相对薄弱部位渗出。化学灌浆一般是指将由化学材料配制的浆液，通过钻孔埋设灌浆嘴，使用压力将其注入结构裂缝中，使其扩散、凝固，达到防水、堵漏、补强、加固的目的。常用于修补较深的砼结构裂缝。根据灌浆的压力和速度，可分为高压快速灌浆法和低压慢速灌浆法。高压化学灌浆堵漏技术就是利用灌浆机产生的持续高压，将化学料液灌注到砼内部的缝隙中，并将缝中的水完全挤走，将缝隙完全填充满，达到止水的目的。高压化学灌浆技术在我国起步较晚，在上世纪八十年代中期，曾有过推广应用高峰期。但由于受施工设备、材料的限制未能普及。近几年来随着我国经济的迅速发展，国外施工机具设备已大量进入中国，且成本降低幅度很大。灌浆材料的品种、产量也已大幅增加，高压化学灌浆技术发展较快。尤其在
