屋面防水施工技术交底1.doc

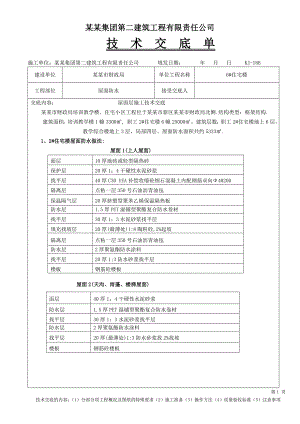

某某集团第二建筑工程有限责任公司技 术 交 底 单施工单位：某某集团第二建筑工程有限责任公司 填发日期： 年 月 日 KJ-186建设单位某某市财政局单位工程名称6#住宅楼工程部位屋面防水接受交底人交底内容： 屋面层施工技术交底某某市财政局培训教学楼、住宅小区工程位于某某市新区某某市财政局北侧.结构类型：框架结构.建筑面积：培训教学楼1幢3300, 职工2#住宅楼6幢25000。建筑层数：职工2#住宅楼地上6层，教学综合楼地上3层，局部四层。屋面防水面积共约5333.1、2#住宅楼屋面防水做法:屋面1(上人屋面) 面层10厚地砖或轻型隔热砖保护层20厚1：4干硬性水泥砂浆找平层40厚C30 UEA补偿收缩砼细石混凝土内配钢筋双向4200隔离层点粘一层350号石油沥青油毡保温隔气层20厚挤塑型聚苯乙烯保温隔热板防水层1.5厚PET湿铺型聚酯复合防水卷材找平层30厚1：3水泥砂浆找平层填充找坡层20厚(最薄处)1:8陶粒砼,2%起坡隔离层点粘一层350号石油沥青油毡防水层2厚聚氨酯防水涂料找平层20厚1:3防水砂浆找平层楼板钢筋砼楼板屋面2(天沟、雨蓬、楼梯屋面)面层40厚1：4干硬性水泥砂浆防水层1.5厚PET湿铺型聚酯复合防水卷材找平层30厚1：3水泥砂浆找平层防水层2厚聚氨酯防水涂料找平层20厚(最薄处)1:3防水砂浆找2%找坡楼板钢筋砼楼板第1 页技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项某某集团第二建筑工程有限责任公司技 术 交 底 单施工单位：某某集团第二建筑工程有限责任公司 填发日期： 年 月 日 KJ-186建设单位某某市财政局单位工程名称6#住宅楼工程部位屋面接受交底人屋面3(坡屋面)面层波纹瓦粘接层1:3水泥砂浆卧瓦层,最薄20配6.5500×50钢筋网找平层20厚1:3水泥砂浆找平层保温层30厚挤塑型聚苯乙烯保温隔热板防水层2厚聚氨酯防水涂料找平层20厚1:3防水砂浆找平层屋面排水方向排往外墙水落管.因屋面结构层未找坡，故水泥陶粒需找坡2%.二、施工准备2.1认真学习屋面防水技术规范GB50207-94和建筑安装分项工程施工工艺规程.DBJ01-26-96 第二分册有关章节.2.2主要材料准备：PET湿铺型聚酯复合防水卷材、聚氨酯防水涂料.防水材料应有产品合格证书，进场后应按规定抽样复检，出具性能检测报告.所有的材料均须见证取样检验合格并具有检验合格的标识.不合格的材料，不得在屋面工程中使用.2.3设备准备：扫把、刮刀、刮板、钢批等工具。三、作业条件3.1主体结构已通过验收，屋面找平层已完成并养护7天以上，且经试水检查，无渗漏现象.3.2屋面以上外墙装饰已完成，没有其它分项工程影响防水层的施工. 四、操作工艺4.1工艺流程：屋面混凝土板面清扫干净20厚1:3防水砂浆找平层及边角处理2厚聚氨酯防水涂料点粘一层350号石油沥青油毡40厚1：8水泥陶粒找坡30厚1：2.5水泥砂浆找平层及边角处理1.5厚PET湿铺型聚酯复合防水卷材20厚挤塑型聚苯乙烯保温隔热板点粘一层350号石油沥青油毡40厚C30 UEA补偿收缩砼细石混凝土内配钢筋双向4200.4.2.1找平层操作4.2.1底层找平层及边角处理4.2.1.1穿过屋面的预埋管、女儿墙根部及凸出屋面的结构按图纸及规范要求做好处理，与找平层相接的结构根部应做成圆弧，形成钝角，且整齐平顺，圆弧半径50，屋面水落口周围范围内坡度不小于5%，且要做成顺水凹槽.4.2.1.2按设计的坡向适当弹线，确定分水线.按图纵横各弹出分格缝位置及宽度线。按常规施工方法贴灰饼. 第 2页技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项某某集团第二建筑工程有限责任公司技 术 交 底 单施工单位：某某集团第二建筑工程有限责任公司 填发日期： 年 月 日 KJ-186建设单位某某市财政局单位工程名称6#住宅楼工程部位屋面接受交底人 4.2.1.3洒水润湿：在抹找平层前，应将结构层表面的杂物、尘土彻底清扫干净，然后洒水湿润，但不能用水浇透.4.2.1.4找平层分格缝宽度20，用20厚50高板条留设。在找平层初凝后终凝前左右摆动，以便拆除，预防损坏分格缝边角.4.2.1.5找平层表面须分三遍抹光。首次压光在面层铺设后随即进行，以灰饼高度控制找平层高度。当水泥砂浆开始凝结人踩上去有脚印但不下陷时，用钢批水压第二遍，要防止漏压，将死坑、死角、砂眼抹平。当抹子压不出抹纹，即可找平、压实，第二遍压光应在水泥终凝前完成。第三遍压光主要消除抹痕和闭塞毛细孔，使找平层更加密实，第三遍压光也应在水泥终凝前完成.4.2.1.6加强对砂浆找平层的养护，防止起砂、起粉、脱皮等，终凝后12小时开始浇水养护，养护期7天，养护期内砂浆应保持湿润状态.4.2.1.7找平层分格缝在下一道工序施工前须满灌沥青油膏。4.2.1.8后两次水泥砂浆找平层做法相同.4.2.2聚氨酯涂膜防水层4.2.2.1清扫基层：用铲刀将粘在找平层上的灰皮除掉，用扫帚将尘土清扫干净，尤其是管根、地漏和排水口等部位要仔细清理。如有油污时，应用钢丝刷和砂纸刷掉。表面必须平整，凹陷处要用13水泥砂浆找平.4.2.2.2涂刷底胶：将聚氨酯甲、乙两组份和二甲苯按11.52的比例（重量比）配合搅拌均匀，即可使用。用滚动刷或油漆刷蘸底胶均匀地涂刷在基层表面，不得过薄也不得过厚，涂刷量以0.2kg/m2左右为宜。涂刷后应干燥4h以上，才能进行了一工序的操作.4.2.2.3细部附加层：将聚氨酯涂膜防水材料按甲组份乙组份=11.5的比例混合搅拌均匀，用油漆刷蘸涂料在地漏、管道根、阴阳角和出水口等容易漏水的薄弱部位均匀涂刷，不得漏刷（地面与墙面交接处，涂膜防水拐墙上做200mm高）。4.2.2.4第一层涂膜：将聚氨酯甲、乙两组份和二甲苯按1l.50.2的比例（重量比）配合后，倒入拌料桶中，用电动搅拌器搅拌均匀（约5min），用橡胶刮板或油漆刷刮涂一层涂料，厚度要均匀一致，刮涂量以0.81.0kg/m2为宜，从内往外退着操作.4.2.2.5第二层涂膜：第一层涂膜后，涂膜固化到不粘手时，按第一遍材料配比方法，进行第二遍涂膜操作，为使涂膜厚度均匀，刮涂方向必须与第一遍刮涂方向垂直，刮涂量与第一遍同.4.2.2.6第三层涂膜：第二层涂膜固化后，仍按前两遍的材料配比搅拌好涂膜材料，进行第三遍刮涂， 刮涂量以0.40.5kg/m2为宜. 第 3页技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项某某集团第二建筑工程有限责任公司技 术 交 底 单施工单位：某某集团第二建筑工程有限责任公司 填发日期： 年 月 日 KJ-186建设单位某某市财政局单位工程名称6#住宅楼工程部位屋面接受交底人 4.2.3陶粒保温层（一）埋设排气道排气道采用25塑料管，塑料管按梅花状钻150孔，埋设时，排气管四周用洗净的碎石保护，以免保温颗粒堵塞孔洞，影响保温效果，排气道间距按6m设置，并设置排气口.（二）铺设松散保温层1、铺设陶粒保温层时，材料应经筛选，严格控制粒径，并适当洒水湿润.2、根据保温层的设计厚度拉线找出2%的坡度，铺设1：8陶粒砼，最薄处应不小于20mm；铺设顺序由一端退着向另一端进行，分别用平板式振动器振捣密实或用木抹子拍实，表面抹平.3、铺设保温层时必须严格控制厚度、坡度和坡向。先在外围剪力墙上弹出厚度控制线，在垂直分水线铺设厚度和坡度的控制挡板，然后分层铺设找坡，每层虚铺厚度均不得大于150mm，并且要适当压实.4、已铺完的松散保温层，在未达到要求的强度前，不得在其上行走或堆放重物.(三)、细部处理1、排气管和构筑物，穿过保温层的管壁周边和构筑物的四周应预留排气口.2、女儿墙根部与保温层应设置温度缝，缝的宽度以150200mm为宜，并应贯通到结构基层。3、保温层在与反梁、设备基础、女儿墙和立柱等部位接触处均应用油膏麻丝嵌缝.4、保温层的分格缝应符合设计要求和施工规范的规定.4.2.4 PET湿铺型聚酯复合防水卷材层为了保证防水层的施工质量，卷材铺贴应按以下所示的工艺流程进行.基层表面清理、修整节点附加、管口增强密封处理平面、转角、定位、裁剪、弹线、试铺刮涂水泥粘结铺贴卷材、收头处理、节点密封清理、检查、修整.1、基层处理：用扫帚将找平层上的砂子、尖锐颗粒等清除掉.2、涂刷基层处理剂：PET专用胶粘剂配制水泥胶搅拌均匀，用长把滚刷均匀地涂刷于找平层上，开始铺贴卷材.3、 细部处理：对水落口、阴阳角.伸出屋面的管道等细部构造、防水节点复杂部位增强处理.附加层在女儿墙、墙根阴阳角部位.各坡面交线、变形缝等容易产生结构变形的部位用条粘法进行铺贴，附加层宽度不小于200mm，附加层在其他细部构造部位用满粘法铺贴.水落口、管根、墙体阴阳角.通风道等防水薄弱部位必须做三道防水层. 第 4页技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项某某集团第二建筑工程有限责任公司技 术 交 底 单施工单位：某某集团第二建筑工程有限责任公司 填发日期： 年 月 日 KJ-186建设单位某某市财政局单位工程名称6#住宅楼工程部位屋面接受交底人阴阳角处铺贴方法如下：1折叠线；2剪开线；3、4铺贴方法A三面阴角处卷材铺贴方法B阴角阳角交接处卷材铺贴方法5、弹基准线：根据屋面分水线确定卷材铺贴方向和搭接宽度，在铺贴起始位置弹基准线，边铺边弹，直至铺完.6、铺贴卷材：大面和立面施工时应采取满粘法.1）、铺贴屋面标高最低处的第一行卷材、铺贴女儿墙、立柱根部和设备基础时，应将卷材展开后再铺贴.卷材的搭接缝不能出现在阴阳角交角线部位.2）、铺贴大面卷材前，先在已铺贴卷材的长、短边按卷材的搭接宽度弹出基准线，置卷材短边与短边基准线重合，长边对准长边基准线，长短边搭接宽度均不得小于100mm.成捆卷材就位后，将卷材按要求尺寸裁剪好，用原卷芯卷好，铺贴时随放卷随用胶粘剂配制水泥胶铺贴.3）、滚铺卷材时，应注意及时排除卷材下面的空气，使卷材平展，不得有折皱，并应用辊压粘结牢固.4）、封边，将卷材搭接处用胶粘剂将二者粘结牢固.5）、相邻两幅卷材搭接缝一定要错开，避免通缝.搭接部位的两面卷材一定要粘结牢固.6）、铺贴卷材时应严格控制平整顺直，搭接尺寸必须准确，不得扭曲.7）、卷材末端收头：屋面女儿墙、设备基础、立柱、水落口和伸出屋面管道等部位的处理按要求施工：(1）泛水立面卷材收头的端部应裁齐，压入预留的凹槽内3050mm，然后用水泥砂浆将凹槽嵌填封严、抹平。铺在立面上的卷材高度按设计要求留,采用满粘法粘结牢固. 第 5页技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项某某集团第二建筑工程有限责任公司技 术 交 底 单施工单位：某某集团第二建筑工程有限责任公司 填发日期： 年 月 日 KJ-186建设单位某某市财政局单位工程名称6#住宅楼工程部位屋面接受交底人（2）水落口周围直径500mm范围内坡度不应小于5%，安装就位后应用防水涂料涂封，其厚度不小于2mm。水落口杯与基层接触处应留宽20mm、深20mm凹槽，嵌填沥青防水油膏.（3）伸出屋面管道周围的找平层应做成圆锥台，管道与找平层间应留宽20mm、深20mm凹槽，并嵌填防水油膏，防水层收头处应用金属箍箍紧，并用防水油膏封严.（4）天沟、檐沟应增铺一层卷材附加层，在与屋面交接处的附加层宜空铺，空铺宽度应为200mm，收头应固定密封.（5）天沟、檐沟铺贴卷材应从沟底开始。如沟底过宽，卷材需纵向搭接时，搭接处应用密封材料封口.（6）铺贴天沟、檐沟立面卷材尽量减少卷材短边搭接.立面卷材收头的端部应裁齐，压入预留凹槽内或用铁皮压条钉压固定，最大钉距不应大于900mm，然后用密封材料将凹槽嵌填封严.（7）、铺贴卷材附加层：在屋面的特殊部位，如屋面与女儿墙交接处、屋面排水口.凸出屋面的管道周边等，采用满粘法铺贴一层防水卷材附加层（宽度为500mm）。找平层分格缝用沥青防水油膏嵌填后，在其上铺贴一层防水卷材附加层（宽度为200mm，单边粘贴在找平层上，另一边呈自由状态）.4.2.5 20厚挤塑型聚苯乙烯保温隔热板铺贴1. 水泥砂浆找平层经工长、质检员、主管工程师验收合格且养护期过后，即可进行挤塑聚苯乙烯保温隔热层铺贴.2. 按设计要求的坡度，坡向弹出分水线、坡度线、板面线，且按附图1间距弹出排气槽位置、宽线。排气槽宽50.3. 铺贴板材前，须净找平层表面杂物、粉尘清理干净，且保持干燥状态.4. 铺贴方面：自分水线开始往排水沟方向依次进行，铺贴要整齐、顺直，坡度为1%.铺贴前应局部预排合适后才能正式铺贴.5. 铺贴时，先在找平层上铺板位置满涂粘胶，然后涂刷板底面及与已铺板材接触面侧面，已铺板材侧面也应满涂粘胶，放正位置后挤压紧密，尽量避免压紧后挪动、错位。铺贴后，粘结胶凝结前，严禁上人走动，以防松动。粘胶终凝后，尽量避免闲人行走，工作人员在上面去动应小心，严禁重物冲击已铺好的保温隔热板.6. 铺贴后，排水沟与屋面连接处阳角应用细石砼做护角，宽度100150为宜（可与找平层同时施工）.4.2.6 40厚C30 UEA补偿收缩砼细石混凝土内配钢筋双向4200作业准备混凝土搅拌运输混凝土浇筑养护1、作业准备：达到可以隐蔽条件.2、混凝土搅拌：投料顺序为：石子砂水泥UEA膨胀剂水. 第 6页技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项某某集团第二建筑工程有限责任公司技 术 交 底 单施工单位：某某集团第二建筑工程有限责任公司 填发日期： 年 月 日 KJ-186建设单位某某市财政局单位工程名称6#住宅楼工程部位屋面接受交底人3、运输：混凝土运输供应保持连续均衡，间隔不应超过1.5小时.运输后如出现离析，浇筑前进行二次搅拌.4、连续浇筑，不留或少留施工缝.5、应用平板式振捣，以保证混凝土密实，不应漏振或过振，振捣延续时间应使混凝土表面浮浆，无气泡。砼必须用木抹找平，使表面密实平整.6、砼必须要求设置分隔逢间距6m×6m或不大于36，分格缝用防水油膏嵌填。7、养护：常温（20-25）浇筑后6-10小时铺盖浇水养护，要保持混凝土表面湿润，养护不少于14d。8做细石混凝土层应注意：为防止水砂浆掉入排气槽内凝固堵塞、难于清理，应预先用东西（如水泥袋、泡沫块等）将排气槽塞满，待砂浆终凝后取出。排气管上端做成180º弯头，弯心直径50，弯头口朝下，距离细石混凝土层大于100五、质量标准5.1保证项目5.1.1防水卷材、聚苯乙烯保温板、粘结胶.防滑砖的品种牌号须符合本工程设计要求和有关标准规定，有关的质保资料齐全.5.1.2卷材防水层及其泛水、水落口等的分部做法须符合设计要求和有关规定.5.1.3卷材防水严禁有渗漏现象.5.2基本项目5.2.1基层及找平层泛水坡度应符合设计要求，找平层表面无起砂、空鼓、开裂.积水等现象，阴阳角处应呈钝角或圆角.5.2.2氯化聚乙烯复合防水卷材的铺贴、搭接应符合设计要法语和有关规定，且粘结牢固，无空鼓、翘边、皱折等缺陷.5.2.4防滑砖表面整洁、色泽一致，接缝均匀，周边顺直，无裂缝、掉角和缺楞等缺陷；坡度满足排水要求，不倒泛水，无积水现象，与水落管结合处严密牢固，无渗漏。六、成品保护6.1找平层施工完毕须覆盖麻袋洒水养护，找平层未干时不得直接踩踏在找平层上行走。6.2防滑砖铺贴完毕，应铺覆盖物对面层加以保护并减少人员行走.切割砖时应垫板，禁止在已铺贴好的砖面上切割.6.3屋面水落口等部位在施工过程中应进行临时堵塞和挡盖，以防施工过程中落进杂物.施工完毕应将临时堵塞.挡盖物清除，保证管道畅通.6.4 屋面防水层完工后，不得在其上凿孔打洞或重物冲击.七、施工中应注意的问题7.1屋面工程施工时，要严格实行自检、交接检和专检制度，并有完整的检查记录.每道工序完成，应 第 7页技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项某某集团第二建筑工程有限责任公司技 术 交 底 单施工单位：某某集团第二建筑工程有限责任公司 填发日期： 年 月 日 KJ-186建设单位某某市财政局单位工程名称6#住宅楼工程部位屋面接受交底人经监理单位检查验收，合格后方可进行下一道工序的施工.7.2屋面工程的防水层应由经资质审查合格的防水专业队伍进行施工。作业人员应持有当地建设行政主管部门颁发的上岗证.7.3屋面不平整：找平层不平顺，造成积水。施工时应放好坡，拉线找平.7.4空鼓：7.4.1基层清理不干净或基层表面过于光滑、润湿不够，所用的砂过细.7.4.2卷材铺贴时基层不干燥、空气排除不彻底，卷材未粘贴牢固.7.5渗漏常发生在管道穿透层、地漏、卷材搭接处等部位。原因是：粘结不牢，卷材松动；接水槎处漏水原因是粘结不牢、基层清理不干净，卷材搭接长度不够等。因此.施工时必须确保卷保卷材的搭接长度，并保证卷材粘结牢固，管道，地漏处补洞密实，保证结构层不渗漏.八、安全注意事项8.1操作人员应穿戴好劳保用品，禁止赤脚或穿拖鞋进行施工.8.2禁止向建筑物外抛掷杂物，注意保护已完成的建筑产品，易燃易爆物品应禁止接近烟火. 第 8页技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项
