展览馆智能系统施工组织设计全套方案.doc

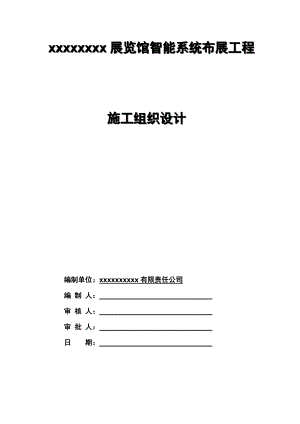

xxxxxxxx展览馆智能系统布展工程施工组织设计编制单位：xxxxxxxxxx有限责任公司 编 制 人： 审 核 人： 审 批 人： 日 期： 目 录一、施工组织设计11、工程概况11.1 工程简况11.2 工程范围12、编制依据23、施工部署43.1 施工平面布置与管理43.2 工程总目标43.3 施工阶段划分与阶段目标53.3.1 工程设计阶段53.3.2 工程准备阶段53.3.3 工程实施阶段53.3.4 工程交付阶段63.4 施工配合措施63.4.1 与业主、监理的配合措施63.4.2 与土建的配合措施63.4.2 与其他施工方的配合措施74、施工计划94.1 工作分解结构（WBS）94.2 施工进度计划104.2.1 施工进度计划编制原则104.2.2 进度计划工期104.2.3 进度计划的细化和实施104.3 劳动力投入计划104.4 机械设备使用计划114.5 用水、用电计划135、施工方法155.1 施工程序155.2 施工方法175.2.1 智能系统布展工程线槽施工175.2.2 智能配线施工175.2.3 有线电视设备安装215.2.4其他主要设备安装221）投影机吊架的安装222）支架和吊架的安装233）云台安装234）防护罩安装235）摄像机的安装246）球形摄像机安装247）解码器安装248）监控台安装249）监视器安装2510）电视墙安装255.3 施工关键点及控制措施265.4 施工检查措施265.5 成品、半成品保护措施266、施工保障措施286.1 设备材料准备计划286.1.1 目的286.1.2 职责划分286.1.3 工作程序286.2 进度保障措施296.2.1 保障工程工期的技术组织措施296.2.2 实现工期目标的保证措施316.2.3 备用和替换设备的保证措施316.2.4 保障进度计划控制措施316.3 质量保障体系326.3.1 保证工程质量的技术组织措施336.3.2 保证施工工艺的主要技术措施346.3.3 加强材料和设备的检查验收措施346.3.4 建立健全质量控制检查和验收制度346.4 施工技术保障措施346.4.1 企业技术管理系统356.4.2 技术管理制度356.4.3 技术管理措施356.4.4 施工技术准备366.5 工程文档管理措施376.6安全防护及劳动保护措施376.7 临时用水、用电措施396.8 冬、雨季施工措施407、文明施工及环保保障措施417.1 文明施工保证体系417.2 文明施工具体措施417.3 环境保护体系427.4 环境保障措施447.5 防震减噪措施447.6 职工健康管理措施448、费用控制458.1 费用控制目标458.2 降低费用的措施459、特殊、紧急情况预案469.1 应急救援组织机构与职责469.2 突发事故应急响应和后期处理469.2.1 突发事故的应急响应469.2.2 后期处置479.3 应急保障措施479.3.1 人员保障479.3.2 物质保障4710、系统验收和资料移交4910.1 系统验收4910.1.1 验收程序4910.1.2 验收通过条件4910.1.3 智能系统布展工程验收的一般要求4910.1.4 智能系统布展验收具体要求5010.1.5 竣工验收5010.1.6 竣工验收步骤5010.2 竣工资料移交5011、培训及售后服务5211.1 工程培训5211.1.1 现场培训5211.1.2 提供操作和保养手册5311.2 售后服务5411.2.1 保修期内的售后服务5412扩展服务55一、施工组织设计1、工程概况1.1 工程简况本次智能系统布展工程包括综合布线系统、监控系统、网络系统、会议系统、背景音乐系统及布展工程。1.2 工程范围智能系统布展工程项目的设备采购及安装包括：网络系统配线、模块面板安装、机柜安装和测试；监控系统线缆敷设、摄像机安装调试；会议系统设备采购、安装调试；背景音乐设备采购、安装调试；布展线缆敷设、设备采购、安装调试。2、编制依据l 工程现场实际情况l 中华人民共和国招标投标法等有关法律、法规和规章l 民用建筑电气设计规范 JGJ/T16-92l 建筑物防雷设计规范GB50057-94（2000版）l 火灾自动报警系统设计规范GB5016-98l 建筑照明设计标准GB 50034-2004l 消防安全疏散标志设置标准DBJ01-611-2002l 等电位联结安装02D501-2l 利用建筑物金属体作防雷及接地装置安装03D501-3l 人民防空地下室设计规范GB 50038-94(2003版）l 综合布线工程程序与要求GA/T75-94l 建筑与建筑群综合布线系统工程设计规范CECS 72:79l 建筑与建筑群综合布线系统工程施工及验收规范CECS 89: 97l 建筑及建筑群综合布线国际标准ISO/IEC IS 11801l 大楼通用综合布线系统YD/T926.1-2-1997l 电气装置安装工程施工及验收规范GBJ232-92l 商用建筑通信通道和空间标准EIA/TIA-569l 商用建筑电信设施管理标准EIA/TIA-606l 商用建筑通信接地接续要求EIA/TIA-607l 网络结构标准（以太网标准IEEE802.3，令牌、总线标准IEEE802.5）l 计算机场地技术要求GB2887-2000l 低压配电装置及线路设计规范GBJ54-83l 电气装置安装工程及验收规范GBJ232-83l 通信工程电源系统防雷技术规定YD5078-98l 电子计算机机房施工及验收规范SJ/T3003-93l 智能建筑设计标准GB/T 50314-2000l 智能建筑工程质量验收规范GB50339-2003l 安全防范工程技术规范GB50348-2004l 建筑与建筑群综合布线系统工程设计规范GB/T 50311/2000l 建筑与建筑群综合布线系统工程验收规范GB/T 50312/2000l 民用闭路监视电视系统工程技术规范GB50198-94l 民用建筑电气设计规范JGJ/T16-92l 电气装置的电测量仪表设计规范GBJ63-90l 采暖通风与空气调节设计规范GBJ19-87l 计算机房设计规范GB50174-93l 有线电视系统工程技术规范GB50200-94l 建筑物防雷设计规范GB50057-94(2000年版)l 建筑智能化系统工程设计标准DGJ32/D01-2003l 建筑物电子信息系统防雷技术规范GB50343-2004l 商业建筑通信布线系统标准EIA/TIA568-Bl 成都市突发公共事件总体应急预案l 建筑电气通用图集（92DQ）和有关的电气施工规范l 我公司工程管理规章制度l 本公司在类似工程中的施工经验3、施工部署3.1 施工平面布置与管理根据现场条件和工程施工需要，现场需要办公用房、设备材料存贮用房、线槽、线管临时存放区和临时加工区用房，详见附表4:临时用地表和图1:施工平面布置图。办公用房设置一图六版，即现场施工总平面图、总平面管理、安全生产、文明施工、环境保护、质量控制、材料管理等的规章制度和主要单位名称及工程概况的说明。图1：施工平面布置图各专业在指定的区域施工，严格遵守关于现场管理的各项制度，落实现场场容管理的各项要求，做到现场整洁、干净、节约、安全、施工秩序良好，现场道路必须保持畅通无阻，保证物质材料顺利进退场，场地应整洁，无施工垃圾，场地及道路定期洒水，降低灰尘对环境的污染。现场设置生活及施工垃圾场，垃圾分类堆放，每天完工前送到指定的垃圾堆放点。办公区公共清洁派专人打扫，各办公室设轮流清洁值班表，并定期组织检查评比。3.2 工程总目标1) 质量目标确保工程质量为优良。2) 安全目标在施工安装、调试直至验收的全过程中，安全施工，做到施工现场无事故。3) 文明施工目标规范化、标准化现场管理，保证环保、文明施工。4) 费用目标合理控制费用，追求合理性价比。3.3 施工阶段划分与阶段目标xxxxxxx智能系统布展工程，按工程实施顺序划分为四个阶段：工程设计阶段、工程准备阶段、工程实施阶段和工程交付阶段。3.3.1 工程设计阶段做好管线路由设计，考虑强、智能线槽的空间布局及相互间的影响。考虑线槽与消防、水、风等专业在空间的分配。做好网络信息点设计，严格按照设计规范要求，确保信息点位置、数量、与配线间中心机房的距离要求符合规范要求，信息插座的安装要防尘、防水、防强电干扰。配线间和中心机房的装修要符合计算机信息机房的设计规范。线缆的传输距离、传输速率要符合设计规范。保安监视系统要考虑线缆数量和质量、强弱线路的距离、摄像机的照度、监视范围，周围强电磁场对设备的干扰，接地保护措施完好。监控中心布局合理。有线电视系统要做好系统原理设计，每个分支器之间要算好阻值，传输信号要稳定，图像质量要达到4级以上。布展要考虑设备摆放位置、使用功能及外观。3.3.2 工程准备阶段在这一阶段中，工作的主要内容包括：施工机械设备、人员和劳动力到位。与相关施工单位充分沟通，做好交叉施工的协调配合。系统设备和材料的订货，预埋管线工程检查，确定补充线槽、终端预埋盒和管线的工程方案审定和施工，各系统主机房的工程设计和施工，系统设备和材料的到货和验收、各系统中典型产品的性能测试。在工程准备阶段做好人力、物力、财力的准备，做到根据工期要求，随时进行工程施工。3.3.3 工程实施阶段在工程准备阶段结束后，即可进入工程实施阶段，该阶段的主要工作有：桥架、管线、预埋件的安装，系统的配线，设备的安装、调试、测试及系统的试运行。我们将根据各分系统的特点、施工现场具备的条件和业主的要求，安排其进场顺序和制定施工进度表。在工程实施阶段，要按设计图纸要求做好工程施工，随时进行严格的质量检查，认真做好调试和资料记录。3.3.4 工程交付阶段系统调试结束，进入工程交付阶段。此阶段中的主要工作包括：完成所有系统的测试报告和竣工报告、绘制竣工系统图和竣工工程图、业主和承包方组织工程验收、对业主方相关技术人员进行培训。3.4 施工配合措施3.4.1 与业主、监理的配合措施服从业主和监理的管理，切实做好xxxxxxx智能系统布展工程的施工工作，并做好与土建专业的施工配合及各专业间配合，协调统一、综合安排，确保施工质量，确保工程总体进度。1) 供应的设备和材料按工程施工进度计划及时提供2) 业主、监理在施工过程中，对安装施工进度及质量进行监督，设备工厂测试、设备材料的进货检验、隐蔽验收、分项工程验收等应按要求请报业主、监理参加验收。3) 提前编制调试方案，报请土建审批，并由业主、监理参加验收。内容包括：调试要求、时间进度计划、调试项目、程序和采用的方法等。4) 业主按招标文件和合同约定及时解决工程进度款和设备订货款。5) 密切配合各施工单位，做好施工的协调工作，出现交接工作面或交叉施工时，听从业主（或监理方）、总承包方的指导与管理。6) 配合业主的工地管理工作，做好环境保护。7) 保证施工期间不扰民，如果出现施工扰民与民扰工作，积极配业主方，处理好扰民与民扰工作。8) 根据现场实际需要随时接受监理工程师的指导，无论何种理由提出的进度计划的变更或延长工作时间的要求，都应当积极响应。3.4.2 与土建的配合措施在xxxxxxx智能系统布展工程施工始末，我公司将与土建方密切合作，遵守土建方在工地生产的质量、安全、工程进度及文明施工方面的规定，在工程施工过程中积极与土建方协调，以协商解决因工程而引起的各种问题。由于智能系统布展工程施工的特殊性和它的技术要求，基础设施施工（如：桥架、管、线）与土建、装修、机电各专业施工同时进行，该阶段必须主动积极配合好其他各专业施工，为下一步的施工打下良好的基础。其他设备的安装是在土建施工完毕、机电其他各专业施工接近尾声、精装修基本完成，主要施工人员撤场的情况下进行施工，因此不仅要认真检查所具备的施工面，尤其要注意对各专业的成品保护。对于自身的成品保护必要时提出书面的方案交业主及监理审查备案并依此执行。做到分工明确，责任到人，交叉施工时紧密配合，交接面工作彻底，不留死角。智能系统布展工程施工是整个建筑工程的一个组成部分，与其他各专业的施工必然发生多方面的交叉作业。如强电线槽与智能线槽的空间分配、走向、间距，电缆电线保护管预埋、设备安装和各种支持件固定件的安装，都要在装修施工中预埋、预放和预留孔洞。这样，不但能提高安装质量，而且能加快施工进度，提高生产效率和经济效益，保证施工过程的安全。施工人员在了解建筑结构及施工方法的基本特点后，可以采取相应的方法，在装修施工阶段充分利用有利时机，做好电气安装的配合施工。同时不应出现智能安装影响结构的情况，在与任何专业发生交叉矛盾时，要请示业主协调解决。在施工中时刻与土建施工单位保持密切接触，观察施工进度，对施工位置是否正确，尺寸是否准确，是否有遗漏进行跟踪。如有问题及时提出，与有关方面共同协商，求得解决的办法。3.4.2 与其他施工方的配合措施与精装修专业的配合与精装修的配合非常重要，有许多表面安装的设备，如果在所有墙面施工完成后再进行智能系统布展设备安装时，由于随便乱开孔而破坏了墙面的美观，甚至于毁坏墙面。因此精装修施工时就必须配合好，将此类设备的管线敷设好，尤其是吊顶、墙内隐蔽的工程。根据楼内设备布置，吊顶哪些地方需设置设备检修口，在装修封顶前提出。因设备安装需要，吊顶龙骨需要加固的，事先给精装修施工单位提出要求，加固方案由装修确定。进行表面设备安装时应注意对装修的成品保护，不能破坏、污染装修面。同时，各子系统控制室的装饰还需与工程整体的装饰工程同步进行。与机电专业的配合智能系统布展工程与机电其他各专业交叉作业多，主要表现在：在施工时，智能系统还可能用到机电的某些线槽，如智能系统中的电源线需走强电的线槽，这时，就需要强电的线槽必须留有足够的容量，以满足智能系统中电源线的敷设。我公司会在施工阶段联系好各专业的施工负责人，随时做好有关技术、安装和调试的配合工作。在必要的时候需要业主出面协调处理，我公司会及时与业主和监理方沟通，协调解决施工、调试、验收过程中的相关问题。4、施工计划4.1 工作分解结构（WBS）通过将一个项目分解成易于管理的几个部分或几个细目，以便确保找出完成项目工作范围所需的所有工作要素。通过在项目全范围内分解和定义各层次工作包的方法，按照智能系统布展工程施工项目发展的规律，依据一定的原则和规定，进行系统化的、相互关联和协调的层次分解。通过详细分析金堂智能系统布展工程的项目工程要求、设备清单、现场情况，对金堂智能系统布展的工作步骤进行详细分解。金堂智能系统布展工程工作分解结构有三个层次组成，第一层次为智能系统布展工程项目，第二个层次是单体工程或单位工程项目的先后次序及施工组织上的先后次序。第三个层次是单项工程或单位工程按照施工的技术规律和合理的组织关系，解决各工序之间时间上的先后和搭接问题的施工顺序安排。4.2 施工进度计划4.2.1 施工进度计划编制原则1) 制订施工进度控制计划，并制定相应的配套计划，严格控制关键线路的施工，并定期(每周)进行核对进度前锋线，及时做出调整，从而控制安装工程的总体进度。2) 项目部进行深化设计，并配合专门技术人员进行预留、预埋工作，为各工种之间创造施工条件，保证工程总体进度。3) 与各有关单位进行配合协调，既考虑综合布线的专业需要，又要考虑土建方的指导，使我公司编制的进度计划符合土建方的总控计划4) 抓好关键工序施工，以点带面，并严格按施工流程及工序施工，严禁工序倒置。5) 在组织好分部位施工的同时，集中力量保证重点部分，各专业工种搞好协调配合，确保安装进度。6) 以精良的人员管理、充分物力资源、完善的体系及制度保证安装工程流水施工的实施。4.2.2 进度计划工期本次采用交叉施工方法，分智能系统布展线槽施工、配管、配线、末端设备和小电器安装、线缆终接和系统调试几个工艺流程，按工作分解结构，分系统分步骤交叉施工。4.2.3 进度计划的细化和实施无论何时，如果监理工程师认为工程的实际进度与已经取得批准的进度计划不符，我公司立即根据监理工程师的要求提交一份经过修订的进度计划，以显示为保证工程按期竣工而对原进度计划进度所做的修改。在任何时候，如果监理工程师认为工程或工程的任何区段的施工进度不符合已经取得批准的进度计划，或不符合已经修改的进度计划，或不符合竣工期限的要求，我公司在监理工程师的同意下，采取必要的措施，加快工程进度，以使工期符合竣工日期的要求。4.3 劳动力投入计划xxxxxxx智能系统布展工程需要智能线槽施工工人、配管、配线工人，机柜、机架、分线箱和分支器箱和插座安装工人和小电器安装工人。另外还需要现场施工项目管理人员、线缆测试、设备调试工程技术人员。为保证本工程各项内容按预定计划完成，在编制施工进度计划时，我公司充分考虑到各专业在完成每道工序所需要的人工并制订了相应的人员安排计划。在工程深化设计，主要是以设计人员为主；工程实施设备材料安装，以现场项目经理、专业工程师指导下的施工队为主；工程调试阶段，大部分技术工人撤场，以专业技术工程师为主。施工阶段除专业的技术工程师和现场施工工长外，各专业至少有两名具有施工资格的技术人员和数十名有同类施工经验的熟练工人组成。根据施工分解结构和施工进度计划网络图，最多每天需要15人，最少需要8人。施工人员选择1) 选择参加过同类型或大型工程建设的技术工人队伍参加本工程的施工。2) 对班组长和技术工人采取考核上岗方式，考核分为实际操作和专业考试两部分。电焊工、电工等特种技术工人，须持劳动部门颁发的有效证件上岗。3) 根据工期进度安排，编制各专业详细劳动力计划，配备充足的专业技术工人，保障工程施工的基础力量。4.4 机械设备使用计划为了保证施工现场工程顺利开展，我公司准备了施工现场可能用到的机械设备，保证专项工程，专项利用。如果需要另外提供、架设和维修本分包工程施工及保护所需的机械装置、设备、工具、器械、梯子、防水油布及其他物品，并在不再需要时拆除，需事前征得业主同意。机械的架设方法、位置须符合业主的要求。如果出现设备故障，应积极提供备用机械，然后再去维修，不能因机械维修而影响正常的施工，也不得以机械维修为借口，暂停或延缓施工。详见下表：序号机械或设备名称型号规格数量国别产地额定功率（KW）生产能力用于施工部位备注1台式机P42.8/256M 80G/17”2中国0.3良好办公室2笔记本IBMR59E4美国0.3良好办公室和设备间3交换机netgear1美国0.2良好办公室4打印机HP1美国0.1良好办公室5传真机三星1韩国0.1良好办公室6测试仪FLUKE 40001美国良好网络线缆测试7测试仪FLUKE 1001美国良好线缆测试8专用打号机BADY1美国良好线缆标号9台钻增产 ZCQ1032中国1良好线槽、配管施工10便携式场强仪5380A1中国1良好有线电视测试11便携式监视器JVC1日本0.3良好保安监控调试12万用表MF474中国良好线缆测试、设备调试13标签打印机DY010001美国良好标示号码14焊机京雄BX1-1601天津3良好配管、线槽施工15切割机日久JIG-DY012中国2良好配管、线槽施工16冲击钻九州ZIC2中国2良好箱体固定17冲击钻博士2德国3良好线槽固定等18电工工具10中国良好配线、配线柜等施工19套丝机威力ZT-N100B2中国3良好配管施工20弯管器泰山2中国良好配管施工21车辆金杯1中国良好运输22电烙铁3中国0.5良好电缆接线头制作4.5 用水、用电计划智能系统布展工程的水电设施服从业主及土建单位的统一部署，经申报同意后使用业主指定的供水、供电设施。现场生产用水主要为冲洗、试压，其余用水为生活用水。计划用水量平均0.25吨每天，现场用水应与土建专业协调解决。严禁乱开启现场内、外市政管线。生活用水注意卫生，饮水应消毒，如使用建筑物内的生活水箱，应定期检验水质，防止发生污染。注意办公及生活区环境保护，生活废水应排放在指定地点，禁止乱泼乱倒。现场主要用电设备为电锤、电钻、切割机和办公设备用电。后期主要是设备调试用电。安装维修拆除临时用电工程必须由电工完成，严禁违章指挥，违章作业。施工现场内配电线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。配电箱及用电设备必须加装防雨罩。落地安装的应用绝缘物架起。暂设电工应每天巡视检查用电装置及设备，及时发现隐患，纠正问题，严禁常“漏”运行。未尽事宜均按施工现场临时用电安全技术规范JGJ4688执行。5、施工方法5.1 施工程序制定科学合理的施工程序：深化设计编报材料、设备计划材料、设备到场检验支吊架加工、桥架、配管施工管路清扫、线缆敷设校线对线、线缆编号设备接线单体静态调试系统静态调试系统动态调试验收。详见图3：施工工艺流程图。图3：施工工艺流程图在执行该程序施工过程中，施工方法的选择很重要。首先必须严格按图施工，同时还必须以现场实际情况作为作业指导。对施工班组、人员进行科学合理的任务分配，详细的技术交底。层层落实责任，各班组严格控制施工质量和工程进度，上道工序没达到要求的情况下不得进行下道工序的施工。5.2 施工方法5.2.1 智能系统布展工程线槽施工施工流程：组对焊接或螺栓固定弯头、三通或四通、盖板、隔板制作安装支架制作、安装接地防火堵洞。1) 进场桥架应经业主、监理验收合格后方可使用。2) 进场桥架不容许在露天堆放，在搬运当中，应采取措施，以防表面涂层受损。3) 桥架应按照整体确认的安排进行排放。桥架中布线，对各种不同的信号线缆应有隔板分离。4) 桥架安装、桥架敷设要做到横平竖直，按照规范及桥架承载能力，设置支架，并在拐弯处增设支架。桥架连接片的螺丝要带全，螺杆朝外，以防划破线缆。连接螺丝应加上弹簧垫片，以便连接牢固和可靠接地（对镀锌桥架）；水平桥架调直后应该用螺丝将桥架与托臂、横担固定。5) 桥架制作由于现场空间原因，有时需现场修改制作桥架，修改桥架时应做到；拐角应满足线缆弯曲半径要求，焊缝应打磨平滑并刷防锈漆和相同颜色的面漆。6) 桥架接地智能系统桥架是否可靠接地应按设计要求进行。对喷塑桥架每两节之间用可靠的接地线连接，应该加上弹簧垫片以保证连接。桥架与管子、箱子都要用接地线连接，每个地线要单独与桥架上的架地螺丝连接，不可串架。最后整个系统要与接地极可靠连接。7) 防火堵洞对过墙的桥架，在桥架敷设后应用阻燃材料堵洞，严格密封。5.2.2 智能配线施工线缆敷设流程线缆施工准备1) 施工前应对线缆进行详细检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、损坏等现象。2) 线缆敷设前进行绝缘测定。用1KV摇表测量线间及对地的绝缘电阻不低于10兆欧。遥测完毕，应将芯线对地放电。3) 线缆测试完毕，线缆端部应用橡皮包布密封后再用黑胶布包好。4) 线缆敷设机具的配备：采用机械放线缆时，应将机械安装适当位置，并钢丝绳和滑轮安装好。人力放线缆时将滚轮提前安装好。5) 临时联络指挥系统的设置a. 线路较短或室外的线缆敷设，可用无线电话对讲机作为联络，手持扩音喇叭指挥。b. 高层建筑内线缆敷设，可用无线电话对讲机作为定向联络，简易电话作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放线缆的专用设备）。6) 在桥架上多根线缆敷设时，应根据现场实际情况，事先将线缆的排列用图或表表示出来，以防线缆交叉和混乱。线缆敷设方法1）水平敷设a. 敷设方法可用人力或机械牵引。牵引前要按顺序编号、捆扎，并均匀用力。b. 线缆沿桥架或线槽敷设时，应单层敷设，排列整齐不得有交叉、拐弯处应以最大截面线缆允许弯曲半径为准。线缆严禁绞拧、护层断裂和表面严重划伤。c. 线缆转弯和分支应有序叠放，排列整齐。2）垂直敷设a. 垂直敷设,有条件时最好自上而下敷设。土建拆吊车前，将线缆吊至楼层顶部。敷设时，同截面线缆应先敷设底层，后敷设高层，应特别注意在线缆轴附近和部分楼层应采用防滑措施。b. 自下而上敷设时，底层小截面线缆可用滑轮大绳人力牵引敷设，高层、大截面线缆宜用机械牵引敷设。c. 沿桥架或线槽敷设时，每层至少加装两道卡固支架。敷设时应放一根，立即卡一根。d. 线缆穿过楼板时，应装套管，敷设完后应将套管与楼板之间缝隙用防火材料堵死。3) 挂标志牌a. 标志牌规格应一致，并有防腐功能，挂装应牢固。b. 标志牌上应注意明回路编号、规格、型号及电压等级和敷设日期。c. 沿桥架敷设线缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当地设标志牌，每2米挂一标志牌，施工完毕做好成品保护。线缆的敷设在xxxxxxx智能系统布展工程中，大多信号类型都是直流电压、电流信号或数字信号，故对线缆（线）的敷设工作应注意以下几点：1) 线缆敷设必须设专人指挥，在敷设前向全体施工人员交底，说明敷设线缆的根数，始末端的编号，工艺要求及安全注意事项；2) 敷设线缆前要准备标志牌，标明线缆的编号、型号、规格、图位号、起始地点；3) 在敷设线缆之前，先检查所有槽、管是否已经完成并符合要求，路由与拟安装信息口的位置是否与设计相符，确定有无遗漏；4) 检查预埋管是否畅通，管内带丝是否到位，若没有应先处理好；如果需要更换以前的线缆，应先把用带丝捆扎以前的线缆，小心从管路另一口内抽出，把带丝留在管理，作为更换新线缆的带线；5) 放线前对管路进行检查，穿线前应进行管路清扫、打磨管口。清除管内杂物及积水，有条件时应使用0.25Mpa压缩空气吹入滑石粉，以保证穿线质量。所有金属线槽盖板、护边均应打磨，不留毛刺，以免划伤线缆；6) 核对线缆的规格和型号；7) 在管内穿线时，要避免线缆受到过度拉引；8) 布放线缆时，线缆不能放成死角或打结，以保证线缆的性能良好，水平线槽中敷设线缆时，线缆应顺直，尽量避免交叉；9) 做好放线保护，不能伤及保护套和踩踏线缆；10) 对于有安装天花板的区域，所有的水平线缆敷设工作必须先把天花板拆卸下来，施工完成后，小心复位。所有线缆不应外露；11) 线缆与接线端子板、仪表、电气设备等连接时，应留有适当余量；楼层配线间、设备间端留线长度（从线槽到地面再返上）铜缆35m，光缆79m，信息出口端预留长度0.4m；12) 线缆敷设时，两端应做好标记，线缆标记要表示清楚，在一根线缆的两端必须有一致的标识，线标应清晰可读。标线号时要求以左手拿线头，线尾向右，以便于以后线号的确认；13) 垂直线缆的布放：穿线宜自上而下进行，在放线时线缆要求平行摆放，不能相互绞缠、交叉，不得使线缆放成死弯或打结。14) 光缆应尽量避免重物挤压；15) 绑扎：施工穿线时作好临时绑扎，避免垂直拉紧后再绑扎，以减少重力下垂对线缆性能的影响。主干线穿完后进行整体绑扎，要求绑扎间距不大于1.5M。光缆应进行单独绑扎。绑扎时如有弯曲应满足不小于10CM的弯曲半径；16) 安装在地下的同轴线缆须有屏蔽铝箔片以阻隔潮气。17) 同轴线缆在安装时要进行必要的检查，不可有损伤屏蔽层。18) 安装线缆时要注意确保各线缆的温度要高于5。19) 填写好放线记录表；记录中主干铜缆或光纤给定的编号应明确楼层号、序号；20) 线槽内线布放完毕后应盖好槽盖，满足防火、防潮、防鼠害之要求。机柜（箱）内接线1) 按设计安装图进行机架、机柜安装，安装螺丝必须拧紧；2) 机架、机柜安装应与进线位置对准；安装时，应调整好水平、垂直度，偏差不应大于3mm；3) 按供货商提供的安装图、设计布置图进行配线架安装，4) 机架、机柜、配线架的金属基座都应做好接地连接。5) 核对线缆编号无误；6) 端接前，机柜内线缆应作好绑扎，绑扎要整齐美观。应留有1米左右的移动余量；7) 剥除线缆护套时应采用专用开线器，不得刮伤绝缘层，线缆中间不得产生断接现象；8) 端接前须准备好线缆端接表，线缆端接依照端接表进行；9) 来自现场进入机柜（箱）内的线缆首先要进行校验编号。10) 来自现场进入机柜（箱）内的线缆要进行固定。11) 来自现场进入机柜（箱）内的线缆，应留有一定的余量。12) 来自现场进入机柜（箱）内的线缆一般不容许有接头。13) 来自现场进入机柜（箱）内的线缆尽量避免相互交叉。14) 按图施工接线正确，连接牢固接触良好，配线整齐、美观、标牌清晰。15) 选用同一型号的线缆颜色要尽可能统一，便于安装调试和日常维护。16) 接线时电源线、信号线的颜色加以区分。17) 在交、直流电源线中：红线为相线（L）或正线（+）；黑线为零线（N）或负线（）。18) 在直流信号中：黄色为正线（+）；绿色为负线（）。19) 蓝色线为数据线。20) 黄绿相间的双色线为地线。（注意，但不是直流电的零线和直流电的负线）21) 接线完毕，由第二人进行复检确认后，方可送电，以免接线错误造成系统设备损坏。接地要求1）保护接地电子设备外壳保护接地PE干线可用镀锡铜排，其截面可按最大用电子设备的传输相导体截面来选择PE干线。PE干线下端与总等电位联结铜排连接后，设置在智能竖井中，引到电子设备所需的楼层。接地电阻阻值不大于4欧姆。2）直流接地直流接地与其他接地系统分离，其接地体与其他接地体的距离不小于20m，接地引线距离与其他接地引线距离不小于2m。在智能机械设备下面，采用铜排网络，交接处用锡焊焊接或压接在一起。接地电阻值小于1欧姆。3）屏蔽接地及防静电接地屏蔽接地引线直接与PE线连接或与辅助等电位联结铜排相连。4）电子设备接地电子设备接地采用地下平行敷设，做成靶形或星形。接地电阻一般为4欧姆，如果防雷接地合同，电阻应小于1欧姆。5）数据处理设备的接地数据处理设备的接地电阻小于为4欧姆，输入信号用钢管敷设或敷设在带金属盖板的金属桥架内，钢管及桥架均接地敷设。5.2.3 有线电视设备安装备安装1) 线缆引入楼内应注意防水；2) 在室内墙壁上安装的系统输出口用户盒应做到牢固、接线可靠、美观；3) 用户线缆应采用75欧姆、屏蔽系数高的同轴线缆；4) 终端盒应预埋86系列底盒，底盒为铁制或塑料制品；5) 分支分配器应安装在放大器箱内，箱体的固定位置以方便为主，尺寸以能够容纳所有部件为宜；6) 线缆与用户终端盒的连接通常采用形线缆卡连接法，连接时应注意屏蔽网不要和芯线短路，同时在剥去芯线绝缘套时不要对芯线造成划伤；7) 线缆与放大器、分支分配器连接通常采用F型线缆接头相连接，对于SYWV75-7和SYWV75-9型较粗的线缆，应先用锉刀将芯线锉成针状后再装入F型线缆接头，才能与放大器、分支分配器的F型插座相连接；8) 在与部件连接时，线缆应留有一定余量，使调试和维修方便。质量控制重点1） 敷设线缆时应注意线缆长度和信号的关系，根据产品性能选用不同型号的线缆。2） 接入分支器前要看清系统图，算好分支、分配器的衰减数量，不要把分支器接错，否则会导致信号图像质量模糊。3） 用户终端盒要安装在同一水平高度，安装牢固。4） 机柜要良好接地。5.2.4其他主要设备安装布展主要设备安装1） 投影机吊架的安装吊架是固定在屋顶、吊顶、梁上用来支持投影机的安装金属附件。吊架可以直接用M10×100mm膨胀螺栓固定在混凝土屋面上，当吊架安装在吊顶下面时，应固定在混凝土屋顶上或钢屋架上，固定牢固，吊杆垂直。当吊架长度不能满足投影机的安装高度时，可将吊杆适当接长，根据投影机的重量，选用20mm-50mm的钢管，两头各焊接一块法兰片，上端用膨胀螺栓固定在混凝土屋顶或钢屋架上，下端用螺栓固定在投影机吊架上。吊架应与投影机的固定方式相配套，吊架弯曲部分不应影响投影机正常工作。智能系统布展设备安装时质量控制重点1) 安装时要与精装修配合好，并注意成品保护。2) 架安装要牢固，不要松动。3) 安装末端设备时，要做好记录，以利于编程和调试。4) 音箱灯光支架安装要牢固，不要松动。保安监控系统主要设备安装2） 支架和吊架的安装支架安装在墙壁、梁、柱上，用来支撑云台、摄像机的支持体。在砖、或混凝土墙体上用M10×100mm的膨胀螺栓固定。若安装在复合型板墙面上时，按支架底座孔眼尺寸打四个小孔，将制作好的两块略大于支架底座的厚度为3-5mm方型钢板用8的螺栓固定在复合型壁板上。云台与支架有的采用螺栓固定，有的将云台上的方形轴直接插入支架端部的
