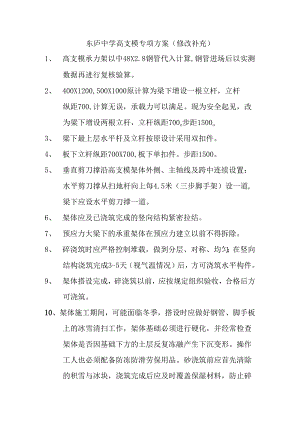

东庐中学高支模专项方案（修改补充）1、 高支模承力架以中48X2.8钢管代入计算,钢管进场后以实测数据再进行复核验算。2、 400X1200,500X1000原计算为梁下增设一根立杆，立杆纵距700,计算无误，承载力可以满足。现为安全起见，改为梁下增设两根立杆，立杆纵距700o步距1500o3、 梁下最上层水平杆及立杆按原设计采用双扣件。4、 板下立杆纵距700X700,板下单扣件。步距1500。5、 垂直剪刀撑沿高支模架体外侧、主轴线及跨中连续设置；水平剪刀撑从扫地杆向上每4.5米（三步脚手架）设一道,梁下应设水平剪刀撑一道。6、 架体应及已浇筑完成的竖向结构紧密拉结。7、 预应力大梁下的承重架体在预应力建立以前不得拆除。8、 碎浇筑时应严格控制堆载，做到分层、对称、均匀；在竖向结构浇筑完成3-5天（视气温情况）后，方可浇筑水平构件。9、 架体搭设完成，碎浇筑以前，应按规定组织验收，合格后方可浇筑。10、架体施工期间，可能面临冬季，搭设时应做好钢管、脚手板上的冰雪清扫工作，架体基础必须进行硬化，并经常检查架体是否因基础下方的土层反复冻融产生下沉变形。操作工人也必须配备防冻防滑劳保用品。砂浇筑前应首先清除的积雪与冰块，浇筑完成后应及时覆盖保湿材料，防止碎受冻破坏。附：400X1200,500X1000调整方案后的复核验算书梁模板(扣件钢管架)计算书梁段:1.1.400*1200梁一、参数信息1 .模板支撑及构造参数梁截面宽度B(m)：0.40；梁截面高度D(m)：1.20；混凝土板厚度(mm)：120.00；立杆沿梁跨度方向间距1.(m)：0.70；立杆上端伸出至模板支撑点长度a(m)：0.10；立杆步距h(m)：1.50；板底承重立杆横向间距或排距1.(m)：1.50；梁支撑架搭设高度H(m)：12.18；梁两侧立杆间距设)：0.70；承重架支撑形式：梁底支撑小楞垂直梁截面方向；梁底增加承重立杆根数：2；采用的钢管类型为48X2.8;立杆承重连接方式：双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：0.75；2 .荷载参数新浇混凝土重力密度(kN/)：24.00；模板自重(kN/k)：0.50；钢筋自重筋N/m3):1.50；施工均布荷载标准值(kN/!?)：2.0；新浇混凝土侧压力标准(kNm2)：17.8；振捣混凝土对梁底模板荷载(kN/k)：2.0；振捣混凝土对梁侧模板荷载(kN/nO：4.0；3 .材料参数木材品种：柏木；木材弹性模量E(N11三2):9000.0；木材抗压强度设计值fc(Nmm)：16.0；木材抗弯强度设计值f11)(Nmm2):17.0；木材抗剪强度设计值fv(Nm112):1.7；面板材质：胶合面板；面板厚度(mm)：18.00；面板弹性模量E(N11三2):6000.0；面板抗弯强度设计值fm(Nmm2)：13.0；4 .梁底模板参数梁底方木截面宽度b(mm)：50.0；梁底方木截面高度h(mm)：100.0；梁底纵向支撑根数：3；5 .梁侧模板参数次楞间距(mm)：250；主楞竖向根数：3；穿梁螺栓直径(mm)：M12；穿梁螺栓水平间距(mm)：500；主楞到梁底距离依次是：200mm,500mm,750mm；主楞材料：圆钢管；直径(mm)：48.00；壁厚(mm)：2.8；主楞合并根数：2；次楞材料：圆钢管；直径(mm)：48.00；壁厚(mm)：2.8；次楞合并根数：2；二、梁侧模板荷载计算按施工手册，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值：F=O.22YtBIB2V,/2F=H其中Y混凝土的重力密度，取24.OOOkN/n?；t新浇混凝土的初凝时间，取2.000h;T混凝土的入模温度，取20.000C；V混凝土的浇筑速度，取1.500mh;H-混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0750叱-外加剂影响修正系数，取1.200；2一混凝土坍落度影响修正系数，取1.150。分别计算得17.848kNm18.000kNm2,取较小值17.848kN/n?作为本工程计算荷载。三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度与刚度。强度验算要考虑新浇混凝土侧压力与振捣混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。面板计算简图(单位：mm)1 .强度计算材料抗弯强度验算公式如下：=M/W<f其中，W面板的净截面抵抗矩，W=108×l.8×1.8/6=58.32cm3；M-面板的最大弯矩(Nmm)；。-面板的弯曲应力计算值(N11三2);1.1 面板的抗弯强度设计值(N三112);按照均布活荷载最不利布置下的三跨连续梁计算：Mmax=0.lq1l2÷0.117q2l2其中，q一作用在模板上的侧压力，包括：新浇混凝土侧压力设计值：q产1.2 ×1.08×17.85×0.9=20.818kNm;振捣混凝土荷载设计值：q2=1.4 ×1.08×4×0.9=5.443kNm;计算跨度：1=250mm；面板的最大弯矩M=0.1X20.818×2502+0.117×5.443×2502=1.70×10Nmm;面板的最大支座反力为：N=l.lql+l.2q2l=l.l×20.818×0.25÷1.2×5.443×0.25=7.358kN;经计算得到，面板的受弯应力计算值：。=1.70×105/5.83×104=2.9Nmm2;面板的抗弯强度设计值：f=13Nmm2;面板的受弯应力计算值。=2.9Nmm2小于面板的抗弯强度设计值f=13Nmm2,满足要求！2 .挠度验算V=0.677qlV(100EI)l250q一作用在模板上的新浇筑混凝土侧压力线荷载设计值：q=20.818Nmm;1一计算跨度:1=250mm；E一面板材质的弹性模量：E=6000Nmm2;I一面板的截面惯性矩：I=108×l.8×1.8×1.8/12=52.49cm面板的最大挠度计算值：V=0.677×20.818×2507(100×6000X5.25×IO5)=0.175mm；面板的最大容许挠度值度V=1/250=250/250=1mm；面板的最大挠度计算值V=0.175mm小于面板的最大容许挠度值v=lmm,满足要求！四、梁侧模板支撑的计算1 .次楞计算次楞直接承受模板传递的荷载，按照均布荷载作用下的两跨连续梁计算。次楞均布荷载按照面板最大支座力除以面板计算宽度得到：q=7.358/(1.200-0.120)=6.813kNm本工程中，次楞采用圆钢管，直径48mm,壁厚2.8mm,截面惯性矩I与截面抵抗矩W分别为：W=2×4.493=8.99cm3；I=2×10.783=21.57cm,;E=206000.OON/mm2；计算简图剪力图(kN)弯矩图(kNm)变形图(mm)经过计算得到最大弯矩M=O.371kNm,最大支座反力R=4. 806kN,最大变形v=0.407mm(1)次楞强度验算强度验算计算公式如下：=MW<f经计算得到，次楞的最大受弯应力计算值。=5. 71×1078.99XlO3=41.3N/mm2；次楞的抗弯强度设计值：f=205Nmm2;次楞最大受弯应力计算值。=41.3N/mn?小于次楞的抗弯强度设计值fk205N11三2,满足要求!(2)次楞的挠度验算次楞的最大容许挠度值：v=330/400=0.825mm；次楞的最大挠度计算值V=0.407mm小于次楞的最大容许挠度值v=0.825m11,满足要求！2 .主楞计算主楞承受次楞传递的集中力，取次楞的最大支座力4.806kN,按照集中荷载作用下的三跨连续梁计算。本工程中，主楞采用圆钢管，直径48mm,壁厚2.8mm,截面惯性矩I与截面抵抗矩W分别为：W=2×4.493=8.99cm3；I=2×10.783=21.57cm,;E=206000.00N/mm2；主楞计算简图主楞计算剪力图(kN)主楞计算弯矩图(kNm)主楞计算变形图(mm)经过计算得到最大弯矩M=O.541kNm,最大支座反力R=10.693kN,最大变形v=0.201mm(1)主楞抗弯强度验算=MW<f经计算得到，主楞的受弯应力计算值：。=5.41×1078.99×IO3=60.2N/mm2；主楞的抗弯强度设计值：f=205Nmm2;主楞的受弯应力计算值。=60.2N11三2小于主楞的抗弯强度设计值f=205Nmm:满足要求！(2)主楞的挠度验算根据连续梁计算得到主楞的最大挠度为0201mm主楞的最大容许挠度值：v=500/400=1.25mm；主楞的最大挠度计算值V=0.201mm小于主楞的最大容许挠度值v=1.251111b满足要求！五、梁底模板计算面板为受弯结构,需要验算其抗弯强度与挠度。计算的原则是按照模板底支撑的间距与模板面的大小,按支撑在底撑上的两跨连续梁计算。强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载与振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。本算例中，面板的截面惯性矩I与截面抵抗矩W分别为：W=233.33×18×186=1.26×101mm3;I=233.33×18×18X18/12=1.13×10ml;1 .抗弯强度验算按以下公式进行面板抗弯强度验算：=MW<f钢筋混凝土梁与模板自重设计值(kNm)：q1=l.2×(24.00+1.50)×1.20+0.50×0.23×O.90=7.837kN/m；施工荷载及振捣混凝土时产生的荷载设计值(kN/m)：q2=1.4×(2.00+2.00)×0.23×0.90=1.176kNm;q=7.837+1.176=9.013kNm;最大弯矩及支座反力计算公式如下：Mmax=0.125ql=0.125×9.013×2002=4.51×10,Nmm；Ra=R<=O.375q1l+0.437q2l=0.375X7.837×0.2+0.437×1.176×0.2=0.691kNRb=I.25ql=l.25×9.013×0.2=2.253kN。=MmaxW=4.51×104l.26×10,=3.6Nmm2;梁底模面板计算应力。=3.6N/mn?小于梁底模面板的抗弯强度设计值f=13Nmm2,满足要求！2 .挠度验算根据建筑施工计算手册刚度验算采用标准荷载，同时不考虑振动荷载作用。最大挠度计算公式如下：V=0.521ql7(100EI)v=l250其中，q一作用在模板上的压力线荷载:q=q11.2=6.531kNm;1一计算跨度(梁底支撑间距)：1=200.OOnun;E一面板的弹性模量：E=6000.ON/mm2；面板的最大允许挠度值：v=200.00/250=0.800mm；面板的最大挠度计算值：V=0.521×7.837×200,(100×6000×1.13×105)=0.096mm；面板的最大挠度计算值：V=0.096mm小于面板的最大允许挠度值：v=0.8mm,满足要求！六、梁底支撑的计算本工程梁底支撑采用方木。强度及抗剪验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载与振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。1 .荷载的计算梁底支撑小楞的均布荷载按照面板最大支座力除以面板计算宽度得到：q=2.253/0.233=9.657kNm2 .方木的支撑力验算方木计算简图方木按照三跨连续梁计算。本算例中，方木的截面惯性矩I与截面抵抗矩W分别为：W=5×10×10/6=83.33cm3；I=5×10×10X10/12=416.67cm4；方木强度验算计算公式如下：最大弯矩M=0.Iql2=0.1×9.657×0.2332=0.053kNm；最大应力。=M/W=0.053×10783333.3=0.6N/mm2；抗弯强度设计值f=13N/mm2；方木的最大应力计算值0.6N/Inm2小于方木抗弯强度设计值13N/mm；满足要求！方木抗剪验算截面抗剪强度必须满足：=3V(2bh0)其中最大剪力：V=0.6×9.657X0.233=1.352kN；方木受剪应力计算值T=3×1.352×1000/(2×50×100)=0.406N/mm2；方木抗剪强度设计值=1.7N/mm2；方木的受剪应力计算值0406N/mn?小于方木抗剪强度设计值1.7Nm11满足要求！方木挠度验算计算公式如下：V=0.677q(100EI)V=l250方木最大挠度计算值v=0.677×9.657×233.333,/(100×9000X416.667XIO4)=0.005mm；方木的最大允许挠度V=0.233×1000/250=0.933mm；方木的最大挠度计算值V=0.005mm小于方木的最大允许挠度v=0.933mm,满足要求！3 .支撑小横杆的强度验算梁底模板边支撑传递的集中力：P1=Ra=O.691kN梁底模板中间支撑传递的集中力：P2=Rb=2.253kN梁两侧部分楼板混凝土荷载及梁侧模板自重传递的集中力:P3=(0.700-0.400)/4X0.233×(1.2×0.120×24.000+1.4×2.000)+1.2×2×0.233×(1.200-0.120)×0.500=0.412kN简图(kNm)剪力图(kN)弯矩图(kNm)变形图(mm)经过连续梁的计算得到：支座力：Ni=N4=O.34kN；N2=N3=I.889kN；最大弯矩Mmax=O.051kN-m；最大挠度计算值Vmax=O.012mm；最大应力。=0.051X1()6/4490=11.3N/mm2；支撑抗弯设计强度f=205N/mm2；支撑小横杆的最大应力计算值11.3N/nin?小于支撑小横杆的抗弯设计强度205N/mm；满足要求！七、梁跨度方向钢管的计算作用于梁跨度方向钢管的集中荷载为梁底支撑方木的支座反力。钢管的截面惯性矩I,截面抵抗矩W与弹性模量E分别为：W=4.49cm3；1=10.78cm4；E=206000N/mm2；4 .梁两侧支撑钢管的强度计算支撑钢管按照集中荷载作用下的三跨连续梁计算；集中力P=0.34kN支撑钢管计算简图支撑钢管计算剪力图(kN)支撑钢管计算弯矩图(kNm)支撑钢管计算变形图(Inm)最大弯矩Mmax=0.063kNm；最大变形VInaX=0.1mm；最大支座力Rmax=1.HlkN；最大应力。=MW=0.063×106/(4.49XlO3)=14.1N/mm2；支撑钢管的抗弯强度设计值f=205N/mm2；支撑钢管的最大应力计算值14.1N/mn?小于支撑钢管的抗弯强度设计值205N/mm；满足要求!支撑钢管的最大挠度V皿二0.Imm小于700/150及10mm,满足要求！5 .梁底支撑钢管的强度计算支撑钢管按照集中荷载作用下的三跨连续梁计算；集中力P=1.889kN支撑钢管计算简图支撑钢管计算剪力图(kN)支撑钢管计算弯矩图(kNm)支撑钢管计算变形图(Inm)最大弯矩Mmax=0.352kNm；最大变形VInaX=0.558mm；最大支座力Rmax=4.281kN；最大应力。=MW=0.352XlO6/(4.49×103)=78.5N/mm2；支撑钢管的抗弯强度设计值f=205N/mm2；支撑钢管的最大应力计算值78.5N/mn?小于支撑钢管的抗弯强度设计值205N/mm；满足要求！支撑钢管的最大挠度Vmax=0.558mm小于700/150及10mm,满足要求！八、扣件抗滑移的计算按照建筑施工扣件式钢管脚手架安全技术规范培训讲座刘群主编，P96页，双扣件承载力设计值取16.OOkN,按照扣件抗滑承载力系数0.75,该工程实际的旋转双扣件承载力取值为12. OOkNo纵向或横向水平杆及立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):RRc其中Rc-扣件抗滑承载力设计值,取12.00kN；R-纵向或横向水平杆传给立杆的竖向作用力设计值；计算中R取最大支座反力，根据前面计算结果得到R=4.281kN；R<12.00kN,所以双扣件抗滑承载力的设计计算满足要求!九、立杆的稳定性计算立杆的稳定性计算公式。=N(A)f1 .梁两侧立杆稳定性验算其中N-立杆的轴心压力设计值，它包括：横向支撑钢管的最大支座反力：N1=1.889kN；纵向钢管的最大支座反力：N2=4.281kN；脚手架钢管的自重：N3=1.2×0.129X12.18=1.887kN；楼板混凝土、模板及钢筋的自重：N4=1.2×(l.50/2+(0.70-0.40)/4)×0.70×0.50+(1.50/2+(0.70-0.40)/4)×0.70×0.120×(1.50+24.00)=2.467kN；施工荷载及振捣混凝土时产生的荷载设计值：N5=I.4×(2.000+2.000)×1.500/2+(0.700-0.400)/4×0.700=3.234kN；N=N+N2+N3+N4+N5=l.889+4.281+1.887+2.467+3.234=13.758kN；-轴心受压立杆的稳定系数，由长细比l0i查表得到；i计算立杆的截面回转半径（Cn1）：i=1.59；A立杆净截面面积（Cm'）：A=4.24；W立杆净截面抵抗矩（Cm3W=4.49；。钢管立杆轴心受压应力计算值（Nmm2）；f钢管立杆抗压强度设计值：f=205N/mm2；I0计算长度（血;根据扣件式规范，立杆计算长度1。有两个计算公式1.=khl0=h+2a,为安全计，取二者间的大值，即：I0=Maxl.167×1.7×1.5,1.5+2×0.1=2.976m；k-计算长度附加系数，取值为：1.167；U"计算长度系数，参照扣件式规范表5.3.3,=1.7;a-立杆上端伸出顶层横杆中心线至模板支撑点的长度；a=0.1m;得到计算结果：立杆的计算长度l0i=2975.85/15.9=187；由长细比lo/i的结果查表得到轴心受压立杆的稳定系数=O.205；钢管立杆受压应力计算值；。二13758.254/（0.205X424）=158. 3N/mm2；钢管立杆稳定性计算。=158.3N/mn?小于钢管立杆抗压强度的设计值f=205Nmm2,满足要求！2.梁底受力最大的支撑立杆稳定性验算其中N立杆的轴心压力设计值，它包括：横向钢管的最大支座反力：N1=1.889kN；纵向钢管的最大支座反力：N2=4.281kN；脚手架钢管的自重：N3=1.2×0.129×（12.18-1.2）=1.887kN；N=N1+N2+N3=1.889+4.281+1.701=7.871kN；-轴心受压立杆的稳定系数，由长细比1./i查表得到；1 计算立杆的截面回转半径（Cn1）：i=1.59；A立杆净截面面积（Cm'）：A=4.24；W立杆净截面抵抗矩（Cm3W=4.49；。钢管立杆轴心受压应力计算值（N/mm9；f钢管立杆抗压强度设计值：f=205N/mm2；I0计算长度（血;根据扣件式规范，立杆计算长度1。有两个计算公式1.=khl0=h+2a,为安全计，取二者间的大值，即:I0=Maxl.167×1.7×1.5,1.5+2×0.1=2.976m；k-计算长度附加系数，取值为：1.167；U"计算长度系数，参照扣件式规范表5.3.3,=1.7;a-立杆上端伸出顶层横杆中心线至模板支撑点的长度；a=0.1m;得到计算结果:立杆的计算长度l0i=2975.85/15.9=187；由长细比lo/i的结果查表得到轴心受压立杆的稳定系数=0.205；钢管立杆受压应力计算值；。=7871.27/(0.205X424)=90.6N/mm2；钢管立杆稳定性计算。=90.6N/mn?小于钢管立杆抗压强度的设计值f=205Nmm2,满足要求！考虑到高支撑架的安全因素，建议按下式计算Io=k1k2(h+2a)=1.167×1.028×(1.5÷0.1×2)=2. 039m；k1-计算长度附加系数按照表1取值1.167;k2-计算长度附加系数，h+2a=1.7按照表2取值1.028；l0i=2039.449/15.9=128；由长细比lo/i的结果查表得到轴心受压立杆的稳定系数=0.406；钢管立杆的最大应力计算值；。=13758.254/(0.406X424)=45.7N/mm2；钢管立杆稳定性计算。=45.7N/mn?小于钢管立杆抗压强度的设计值f=205Nmm2,满足要求！以上表参照杜荣军：扣件式钢管模板高支撑架设计与使用安全梁段:1.1.500*1000三一、参数信息1 .模板支撑及构造参数梁截面宽度B(m)：0.50；梁截面高度D(m)：1.00；混凝土板厚度(mm)：120.00；立杆沿梁跨度方向间距1.(m)：0.70；立杆上端伸出至模板支撑点长度a(m)：0.10；立杆步距h(m)：1.50；板底承重立杆横向间距或排距1.(m)：1.50；梁支撑架搭设高度H(m)：13.48；梁两侧立杆间距设)：070；承重架支撑形式：梁底支撑小楞垂直梁截面方向；梁底增加承重立杆根数：2；采用的钢管类型为48X2.8;立杆承重连接方式：双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：0.75；2 .荷载参数新浇混凝土重力密度(kN/)：24.00；模板自重(kN/k)：0.50；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/k)：2.0；新浇混凝土侧压力标准(kNm2)：17.8；振捣混凝土对梁底模板荷载(kN/k)：2.0；振捣混凝土对梁侧模板荷载(kN/nO：4.0；3 .材料参数木材品种：柏木；木材弹性模量E(N11三2):9000.0；木材抗压强度设计值fc(Nmm)：16.0；木材抗弯强度设计值f11)(Nmm2):17.0；木材抗剪强度设计值fv(Nm112):1.7；面板材质：胶合面板；面板厚度(mm)：18.00；面板弹性模量E(N11三2):6000.0；面板抗弯强度设计值fm(Nmm2)：13.0；4 .梁底模板参数梁底方木截面宽度b(mm)：50.0；梁底方木截面高度h(mm)：100.0；梁底纵向支撑根数：3；5 .梁侧模板参数次楞间距(mm)：250；主楞竖向根数：2；穿梁螺栓直径(mm)：M12；穿梁螺栓水平间距(mm)：500；主楞到梁底距离依次是：200mm,500mm；主楞材料：圆钢管；直径(mm)：48.00；壁厚(mm)：2.8；主楞合并根数：2；次楞材料：圆钢管；直径(mm)：48.00；壁厚(mm)：2.8；次楞合并根数：2；二、梁侧模板荷载计算按施工手册，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值：F=O.22t12Viz2F=H其中Y混凝土的重力密度，取24.OOOkN/n?；t新浇混凝土的初凝时间，取2.000h;T混凝土的入模温度，取20.000C；V混凝土的浇筑速度，取1.500mh;H-混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0750叱-外加剂影响修正系数，取1.200；2一混凝土坍落度影响修正系数，取1.150。分别计算得17.848kNm18.000kNm2,取较小值17.848kN/k作为本工程计算荷载。三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度与刚度。强度验算要考虑新浇混凝土侧压力与振捣混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。面板计算简图(单位：mm)1.强度计算材料抗弯强度验算公式如下：=M/W<f其中，W面板的净截面抵抗矩，W=88×1.8×1. 8/6=47.52cm3；M-面板的最大弯矩(Nmm)；。-面板的弯曲应力计算值(N11三2);fl-面板的抗弯强度设计值(Nm11)2);按照均布活荷载最不利布置下的三跨连续梁计算：Mmax=O.lq1l2+0.117q2l2其中，q一作用在模板上的侧压力，包括：新浇混凝土侧压力设计值：q产1.2 ×0.88×17.85×0.9=16.963kNm;振捣混凝土荷载设计值：q2=1.4 ×0.88×4×0.9=4.435kNm;计算跨度：1=250mm；面板的最大弯矩M=0.1×16.963×2502+0.117×4.435×2502=1.38×10Nmm;面板的最大支座反力为：N=l.lql+l.2q2l=l.1×16.963×0.25÷1.2×4.435×O.25=5.995kN;经计算得到，面板的受弯应力计算值：。=1.38XlO5/4.75×104=2.9Nmm2;面板的抗弯强度设计值：f=13Nmm2;面板的受弯应力计算值。=2.9Nmm2小于面板的抗弯强度设计值f=13Nmm2,满足要求！2.挠度验算V=0.677qlV(100EI)l250q一作用在模板上的新浇筑混凝土侧压力线荷载设计值：q=16.963Nmm;1一计算跨度:1=250mm；E一面板材质的弹性模量：E=6000Nmm2;1一面板的截面惯性矩：I=88X1.8X1.8X1.8/12=42.77cm4；面板的最大挠度计算值：V=0.677X16.963×2507(100×6000X4.28×IO5)=0.175mm；面板的最大容许挠度值度V=1/250=250/250=1mm；面板的最大挠度计算值V=0.175mm小于面板的最大容许挠度值v=lmm,满足要求！四、梁侧模板支撑的计算1 .次楞计算次楞直接承受模板传递的荷载，按照均布荷载作用下的简支梁计算。次楞均布荷载按照面板最大支座力除以面板计算宽度得到：q=5.995/(1.000-0.120)=6.813kNm本工程中，次楞采用圆钢管，直径48mm,壁厚2.8mm,截面惯性矩I与截面抵抗矩W分别为：W=2×4.493=8.99cm3；I=2×10.783=21.57cm,;E=206000.OON/mm2；计算简图剪力图(kN)弯矩图(kNm)变形图(mm)经过计算得到最大弯矩M=O.492kNm,最大支座反力R=4. 796kN,最大变形V=0.813mm(1)次楞强度验算强度验算计算公式如下：=MW<f经计算得到，次楞的最大受弯应力计算值。=5. 92×1078.99XlO3=54.7N/mm2；次楞的抗弯强度设计值：f=205Nmm2;次楞最大受弯应力计算值。=54.7N/mn?小于次楞的抗弯强度设计值f=205N11m2,满足要求！(2)次楞的挠度验算次楞的最大容许挠度值：v=380/400=0.95mm；次楞的最大挠度计算值V=0.813mm小于次楞的最大容许挠度值v=0.9511三,满足要求！2.主楞计算主楞承受次楞传递的集中力，取次楞的最大支座力4.796kN,按照集中荷载作用下的三跨连续梁计算。本工程中，主楞采用圆钢管，直径48mm,壁厚2.8mm,截面惯性矩I与截面抵抗矩W分别为：W=2×4.493=8.99cm3；I=2×10.783=21.57cm,;E=206000.00N/mm2；主楞计算简图主楞计算剪力图(kN)主楞计算弯矩图(kNm)主楞计算变形图(mm)经过计算得到最大弯矩M=O.540kNm,最大支座反力R=10.671kN,最大变形V=0.201mm(1)主楞抗弯强度验算。=MW<f经计算得到，主楞的受弯应力计算值：。=6. 40×1078.99XlO3=60N/mm2；主楞的抗弯强度设计值：f=205Nmm2;主楞的受弯应力计算值。WON/nin?小于主楞的抗弯强度设计值f=205N三2,满足要求!(2)主楞的挠度验算根据连续梁计算得到主楞的最大挠度为0201mm主楞的最大容许挠度值：v=500/400=1.25mm；主楞的最大挠度计算值V=0.201mm小于主楞的最大容许挠度值v=1.251111b满足要求！五、梁底模板计算面板为受弯结构,需要验算其抗弯强度与挠度。计算的原则是按照模板底支撑的间距与模板面的大小,按支撑在底撑上的两跨连续梁计算。强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载与振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。本算例中，面板的截面惯性矩I与截面抵抗矩W分别为：W=233.33×18×186=1.26×101mm3;I=233.33×18×18X18/12=1.13×10ml;1 .抗弯强度验算按以下公式进行面板抗弯强度验算:=MW<f钢筋混凝土梁与模板自重设计值(kNm)：q1=l.2×(24.00+1.50)×1.00+0.50X0.23X0.90=6.552kN/m；施工荷载及振捣混凝土时产生的荷载设计值(kN/m)：q2=1.4×(2.00+2.00)×0.23×0.90=1.176kNm;q=6.552+1.176=7.728kNm;最大弯矩及支座反力计算公式如下：Mmax=0.125ql=0.125×7.728×250=6.04×104Nmm；Ra=Rc=O.375q1l+0.437q2l=0.375X6.552×0.25+0.437×1.176×0.25=0.743kNRb=I.25ql=l.25×7.728×0.25=2.415kN。=MmaxW=6.04×1071.26×10,=4.8Nmm2;梁底模面板计算应力。=4.8N/mk小于梁底模面板的抗弯强度设计值f=13Nmm2,满足要求！2 .挠度验算根据建筑施工计算手册刚度验算采用标准荷载，同时不考虑振动荷载作用。最大挠度计算公式如下：V=0.521q1/(100EI)v=l250其中，q一作用在模板上的压力线荷载:q=q11.2=5.460kNm;1一计算跨度(梁底支撑间距)：1=250.OOnun;E一面板的弹性模量：E=6000.ON/mm2；面板的最大允许挠度值度V=250.00/250=1.000mm；面板的最大挠度计算值：V=0.521×6.552X250,(100×6000×1.13×105)=0.196mm；面板的最大挠度计算值：V=0.196mm小于面板的最大允许挠度值：v=Imm,满足要求！六、梁底支撑的计算本工程梁底支撑采用方木。强度及抗剪验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载与振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。1 .荷载的计算梁底支撑小楞的均布荷载按照面板最大支座力除以面板计算宽度得到：q=2.415/0.233=10.35kNm2 .方木的支撑力验算方木计算简图方木按照三跨连续梁计算。本算例中，方木的截面惯性矩I与截面抵抗矩W分别为：W=5×10×10/6=83.33cm3；I=5×10×10X10/12=416.67cm4；方木强度验算计算公式如下：最大弯矩M=0.Iql2=0.l×10.35×0.2332=0.056kNm；最大应力。=M/W=0.056×10783333.3=0.7N/mm2；抗弯强度设计值f=13N/mm2；方木的最大应力计算值0.7N/Inm2小于方木抗弯强度设计值13N/mm；满足要求！方木抗剪验算截面抗剪强度必须满足：=3V(2bh0)其中最大剪力：V=0.6×10.35X0.233=1.449kN；方木受剪应力计算值T=3×1.449×1000/(2×50×100)=0.435N/mm2；方木抗剪强度设计值=1.7N/mm2；方木的受剪应力计算值0435N/mm?小于方木抗剪强度设计值1.7Nm11满足要求！方木挠度验算计算公式如下：V=0.677q(100EI)V=l250方木最大挠度计算值v=0.677×10.35×233.333,/(100×9000X416.667XIO4)=0.006mm；方木的最大允许挠度V=0.233×1000/250=0.933mm；方木的最大挠度计算值V=0.006mm小于方木的最大允许挠度v=0.933mm,满足要求！3 .支撑小横杆的强度验算梁底模板边支撑传递的集中力：P1=Ra=O.743kN梁底模板中间支撑传递的集中力：P2=Rb=2.415kN梁两侧部分楼板混凝土荷载及梁侧模板自重传递的集中力:P3=(0.700-0.500)/4X0.233×(1.2×0.120×24.000+1.4×2.000)+1.2×2×0.233×(1.000-0.120)×0.500=0.319kN简图(kNm)剪力图(kN)弯矩图(kNm)变形图(mm)经过连续梁的计算得到：支座力：N1=N4=O.485kN；N2=N3=I.784kN；最大弯矩Mmax=O.052kNm；最大挠度计算值Vmax=O.008mm；最大应力。=0.052×10V4490=11.7N/mm2；支撑抗弯设计强度f=205N/mm2；支撑小横杆的最大应力计算值11.7N/mm?小
