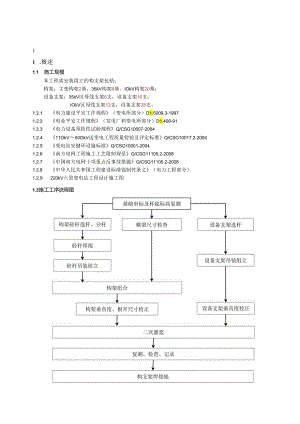

1 .概述11.1 施工规模11.2 施工依据11.3 施工工序流程图12 .施工打算12.1 人员组织12.2 主要施工机械、工器具及材料的打算22.3 施工前的打算22.3.1 构支架到达现场后的检查23 .施工步骤33.1 构架焊接组立33.1.1 构架砂杆的焊接33.1.2 构架的组立33.2 设备支架组立44 施工质量要求54.1 砂杆质量要求54.2 横梁质量要求54.3 构架质量要求54.4 设备支架质量要求55 .质量保证措施55.1 施工打算阶段55.2 施工过程限制65.3 施工项目质量检查及验收65.4 成品爱护66 .施工平安措施66.1 平安组织措施66.2 平安技术措施76.3 安健环限制措施91 .概述1.1 施工规模本工程需安装组立的构支架包括：构架：主变构架2基、35kV构架8基、IOkV构架20基；设备支架：35kV区母线支架6支，设备支架16支；IOkV区母线支架12支，设备支架38支。1.2.1 电力建设平安工作规程（变电所部分）D1.5009.3-19971.2.2 电业平安工作规程（发电厂和变电所部分）D1.408-911.2.3 电力设备预防性试验规程Q/CSG10007-20041.2.4 11OkV50OkV送变电工程质量检验及评定标准Q/CSG10017.2-20041.2.5 变电站安健环设施标准Q/CSG10001-20041.2.6 南方电网工程施工工艺限制规范Q/CSG11105.2-20081.2.7 中国南方电网十项重点反事故措施Q/CSG11105.2-20081.2.8 中华人民共和国工程建设标准强制性条文（电力工程部分）1.2.9 220kV六景变电站工程设计施工图1.3施工工序流程图2 .施工打算2.1 人员组织施工阶段施工负责人平安负责人施工人数基础坐标及杯底标高复测唐百足唐光友3砂杆焊接唐百足唐光友2碎杆吊装组立唐百足唐光友8设备支架吊装组立唐百足唐光友12构支架校正唐百足唐光友12构支架焊接地唐百足唐光友22.2主要施工机械、工器具及材料的打算序号设备名称规格数量序号设备名称规格数量1起重机25t1辆11手扳葫芦5t2个2电焊机5002台12大锤8磅2把3手提砂轮机2台13大锤12磅2把4经纬仪2台14手锤3.5磅4把5水平仪1台15钢钎6根6吊装钢丝绳251.=7m4副16钢桩Z80×80×101.=1800mm6根7吊装钢丝绳161.=7m4副17麻绳I6100米8缆风钢丝绳161.=45m6根18麻绳10100米9U型环5t6个19枕木一批10双钩6个20木楔一批2.3施工前的打算构支架到达现场后的检查：.1检查环形钢筋混凝土电杆应符合下列规定：应有制造厂出具的材质证明及产品合格证；规格与施工要求相符合；碎杆表面光滑平整，壁厚匀称，无蜂窝、露筋，跑浆、混凝土坍落等现象；碎杆表面纵横向均不允许存在裂缝（不包括龟裂、水纹）；杆身弯曲不应超过杆长的l/100Oo.2检查横梁及钢构件应符合下列规定：钢横梁外形应平直，无明显弯曲变形；钢构件不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等，表面为热镀锌防腐处理,镀锌层应平整光滑，无漏镀、堆锌、麻点等现象；连接用高强度螺栓规格型号符合设计要求，表面不得有裂纹或损伤。3 .施工步骤3.1 构架焊接组立3.1.1 构架砂杆的焊接3.1.1.1 碎杆焊接前需在枕木上经过校直，检查校直的睑杆应符合下列要求：组合碎杆校直后整杆弯曲度不应大于杆长的1/1000,本工程35kV碎杆全长9米，整杆弯曲度焊前不得大于9mm。钢圈应对齐找正，中间留25mm的匀称焊口缝隙，当钢圈有偏心时，其错口不应大于2mm；3.1.1.2 砂杆的焊接应符合下列要求：1）钢圈连接的睑杆的焊接应由经过焊接专业培训并经考试合格的焊工操作；2）焊接前，钢圈焊口上的油脂、铁锈、泥垢等物应清除干净；3）焊接用的焊条应干燥并符合设计要求，本工程设计要求运用的焊条规格为E43004313,受潮的焊条在运用前必需经过烘干；4）焊口宜先点焊34处，然后对称交叉施焊；5）本工程所用险杆钢圈的焊接采纳V型坡口多层焊接，多层焊接的接头应错开，收口时应将溶池填满。焊缝中严禁填塞焊条或其它金属；6）焊缝应有肯定的加强面,其高度和遮盖宽度应符合规程要求,本工程焊接的碎杆要求焊缝高度为23mm；遮盖宽度为23mm；7）焊缝表面应呈平滑的细鳞形于基本金属平缓连接，无折皱、间断、漏焊及未焊满的陷槽，并不应有裂缝。基本金属咬边深度不大于0.5mm,且不应超过圆周长的10%；8）钢圈焊后使温度缓慢下降，严禁用水降温；焊完后的整杆弯曲度不应超过电杆全长的2/1000（22OkV构支架不大于30mm）,超过时应割断重新焊接。9）单支碎杆焊接完毕并经自检合格后，在枕木上组合成A型杆，焊接前应用水平尺检查碎杆为水平放置，杆根开距符合设计要求；10）上升座及杆上避雷针焊接前应经过校直，拉线检查其与A型役杆中心线在一条直线上，焊前弯曲度不大于整长的1/1000,上升座与A型杆封顶板连接应四边满焊，并留有泄水孔，焊后弯曲度不大于整长的2/1000。3.1.2构架的组立3.1.2.1 构架碎杆的吊装组立1）核对构架杆型号规格是否与设计图相符；2）通过计算确定起吊点、吊装钢丝绳直径、长度、缆风钢丝绳直径、长度、与地面夹角及地锚设置点;3）为防止柱脚角度变形，在柱脚加柱箍予以防护，高度以0.0Om以上2.0m为宜；4）用水清洗碎柱，在柱脚与地面接触处铺设木板以避开污染；5）在构架顶部绑扎缆风钢丝绳，220kVA型构架的缆风绳不得少于2根。用N80X80X101.=I80Omm的钢桩在构架两侧打好钢桩地锚，埋深不得小于1500mm。钢桩应打入地面足够的深度，检查钢桩无松动。将缆风钢丝绳固定在与地面成45°50°角的临时钢桩地锚上，通过调整缆风绳的松紧度使构架垂直，调整缆风绳应用双钩收紧。缆风绳固定于临时地锚上，绳头应用铁线扎稳，防止绳头松动。6）起重机吊起构架至垂直位置，并移动至构架柱脚对准杯口上空，施工人员在下方扶稳柱脚并助其插入杯口，当柱脚座到杯底后，马上在每支柱脚与基础杯口边缘分别插入四个楔子以固定，指挥人员目测碎杆垂直度，指挥起重机移动构架、施工人员用撬杠推动柱脚等方法，粗略调整构架垂直度，然后用大锤敲紧楔子。7）垂直度校正：运用2台经纬仪在构架安装水平面上的X、Y方向同时进行测量，杆件的垂直度存在偏差时，可用打紧或放松楔块的方法或用钢钎拨动订正、或拉柱顶缆风绳进行垂直度校正，最终收紧缆风绳。8）构架的最终固定：构架校正完毕后，马上进行最终固定。固定方法是在柱脚与杯口间的四周空隙处用石块卡紧，再灌筑C20细石碎，灌筑工作分两次进行，第一次灌筑到楔块底部，灌筑前将杯口空隙的木屑等杂物清除干净，并用水潮湿柱脚和杯口，然后进行灌筑，应在第一次细石碎强度达25%设计强度时进行，拔出楔子，用同标号细石碎灌满。3.1.2.2 钢梁的吊装1）首先核对图纸，检查紧固件，用清水洗钢梁；2）用吊装钢丝绳采纳重心对称四点绑扎法对钢梁进行绑扎后起吊，钢梁两端各设一根缆风绳，吊装过程中采纳人工手拉缆风绳来限制钢梁的稳定，以防止其摇摆与相邻设施碰撞。3）钢梁的就位和固定：高空人员事先登上构架碎杆顶，系好平安带各自站好位置，当梁吊至柱顶上空后，扶稳钢梁对准柱顶安装就位位置，穿螺栓固定。3.2设备支架组立3.2.1 核对支架碎杆型号规格是否与设计图相符；3.2.2 用水清洗碎杆；3.2.3 在碎杆靠上部用钢丝绳绑扎坚固，用锤子敲紧；起重机吊起碎杆至垂直位置，并移动至设备支架柱脚对准杯口上空，施工人员在下方扶稳柱脚并助其插入杯口，当柱脚座到杯底后，马上在柱脚与基础杯口边缘插入四个楔子以固定，指挥人员目测碎杆垂直度，指挥起重机移动支架、施工人员用撬杠推动柱脚等方法，粗略调整支架垂直度，然后用大锤敲紧楔子。3.2.4 垂直度校正：运用2台经纬仪在支架安装水平面上的X、Y方向同时进行测量，碎杆的垂直度存在偏差时，可用打紧或放松楔块的方法或用钢钎撬动来订正。3.2.5 支架的最终固定：支架校正完毕后，马上进行最终固定，固定方法与构架相同。3.2.6 待支架根部灌筑的睑终凝后，依据设计图在支架顶部焊接封顶板和加强翼。4施工质量要求1.1 砂杆质要求1.1.1 焊好后的粒杆长度偏差：±15(10)mm；1.1.2 焊好后的碎杆弯曲度小于3/2000杆长，且不大于25mm；1.1.3 焊缝高度为23mm；遮盖宽度为23mm；基本金属咬边深度不大于0.5mm,且不应超过圆周长的10%；1.1.4 组合后的A型碎杆杆根开距：±15(10)mm。1.1.5 焊接部位的焊缝表面应呈平滑的细鳞形，与基本金属平缓连接，无折皱、间断、漏焊及未焊满的陷槽，并不应有裂缝。1.2 横梁质要求1.2.1 横梁长度偏差：土10(8)mm；1.2.2 横梁断面尺寸偏差：±3(2)mm；1.2.3 横梁弯曲矢高不大于1/1000钢横梁长度。1.3 构架质要求1.3.1 杯底标高偏差：±5(4)mm；1.3.2 人字杆横向扭转：15(10)mm；1.3.3 中心线与定位轴线位移：10(8)mm。1.4 设备支架质置要求1.4.1 支架垂直偏差：5(4)mm；1.4.2 支架柱中心线对定位轴线位移：5(4)mm1.4.3 支架杯底标高偏差：±5(4)mm；5 .质量保证措施5.1 施工打算阶段5.1.1 施工起先前，对土建支架基础施工质量进行验收；5.1.2 选派具有相应资质的施工人员负责焊接施工及吊装施工等关键作业；5.1.3 在施工前，由技术负责人进行平安技术环境交底，使施工人员充分了解施工内容、技术要求、具体施工流程、施工中的主要危急点及预防限制措施、施工中可能产生的主要环境污染及限制方法。5.1.4 施工所需的材料、附件、零件要依据设计图进行核对清点，确保符合图纸设计要求，进行外观检查。5.2 施工过程限制5.2.1 施工中，施工人员必需严格遵守设计图纸的要求和相关施工规范进行施工作业，不得随意更改图纸设计内容。如设计内容有问题或与实际状况不符时，需事先经过设计院、监理单位和建设单位等有关部门的认可并审批后，方可按设计变更进行施工。5.2.2 焊接施工时应避开太阳直射或雨淋，应在施焊现场搭棚施工，睑杆焊接完成后，在冷却前不得移动；5.2.3 严格按相关技术规范对设备进行安装调整，确保施工质量，杜绝施工过程中存在的质量通病。保证工程质量合格率100%,优良率90%以上。5.3 施工项目质检查及验收5.3.1 施工人员必需对自己所担当的项目进行刚好仔细的自检，刚好、具体、精确地填写施工记录，并提交有关质检部门人员进行逐级检查验收。5.3.2 对存在的质量问题要刚好、正确的进行整改，并通知有关部门进行复查。5.4 成品爱护5.4.1 施工中应留意爱护他人的劳动成果不受损坏，对可能造成危及成品的施工实行有效防护措施。5.4.2对自己的劳动成果实行有效的防护措施以确保不受他人损坏。6 .施工平安措施6.1 平安组织措施6.1.1 工作前，施工管理人员勘察现场，确认施工环境是否符合平安要求，施工现场四周有无交叉作业等，如有可能阻碍施工平安的因素需刚好处理解决。6.1.2 施工起先前，由施工队长编制并签发本工序的施工平安作业票，经施工队技术员和平安员审核后交给本工序施工负责人，由施工负责人向参加施工的全体施工人员进行宣读，主要内容为本工序的平安技术交底：交待工作地点；交待工作任务；交待平安措施及危急点分析及限制措施，同时对施工人员进行“三检查检查工作班成员精神状况；检查劳保着装，平安帽、工作鞋；检查登高、绝缘工具是否完好合格。施工人员接受交底后在平安作业票上签名确认。6.1.3 工作期间施工负责人（监护人）不得离开现场，假如因故必需短暂离开时，必需指定另一位能胜任监护工作的工作人员代替，并交待清晰，返回时同样要仔细履行交接手续。6.1.4 多班组协同作业时，工作负责人（监护人）不准参加工作，不准离开现场。严格依据平安施工作业票内容做好各项平安措施。除工作须要外，全部工作人员（包括工作负责人）不得单独停留作业现场。当天工作结束后，工作负责人清点全部作业人员人数、姓名与施工作业票相符，并全部退出现场，工作人员仔细清理现场工具、器材、仪表，并搬出工作区。（施工作业票以5天工作日为期满，施工作业票终结后，应放到项目部资料室存档。）6.2 平安技术措施序号因素隐患点可能导致事故防范限制措施1人员因素焊接工无证上岗人员触电机械损坏电焊人员应经过专业平安教化，考试合格并持证上岗2起重机司机无证上岗坠物伤人设备损坏起重机司机应经过专业平安教化，考试合格并持证上岗3高空作业工无证上1.M冈人员坠落坠物伤人高空作业人员应经过专业平安教化，考试合格并持证上岗。登高时正确佩戴平安帽、软底鞋，正确运用平安带，运用工具袋和传递绳，留意防止物品跌落。4高空作业人员精神状态差高空坠落高空作业前检查登高者精神状况和身体健康状况，检查平安防护用品，现场平安负责人加强监护5施工人员站在起重机吊臂下、吊塔回转范围内及吊物下坠物伤人机械挤夹伤人对施工人员进行平安交底，对新招员工进行三级平安教化，施工前就施工区域内的危急范围、需留意的平安事项等对其进行交底；现场平安负责人加强监护6机具因素电焊机摆放不合理，一次线过长，二次线接头过多，限制开关分散，电源装置不行靠人员触电火灾机械战坏电焊机要集中装设在遮挡的干燥场所，中间留有调整电流的平安通道，一次接线要绝缘良好，长度不超过3米，二次接线及接头应绝缘良好，固定牢靠，电焊机应设单独电源限制装置，直流电焊机应用启动器限制。电焊机有专人负责，外壳必需牢靠接地。7砂轮机无防护罩及不按正确方法运用机械伤人砂轮片破损崩溅伤人运用前检查机具是否有防护装置，在运用中人体站立位置应得当，操作者不应用力接触机具，以防砂轮片破损伤人，不得用无齿锯当砂轮机运用。8钢丝绳、U型卸扣等磨损松动起吊过程导线跌落伤人构件损坏仓管人员对钢丝绳定期进行检查和保养维护，损伤严峻的钢丝绳刚好报废，起重机司机施工前加强检查。9材料因素氧气瓶及乙燃瓶摆放距离过近、阳光曝晒气瓶爆炸伤人火灾依据平安规范摆放氧气、乙快气瓶，保证平安距离，露天摆放者用帆布遮盖序号因素隐患点可能导致事故防范限制措施10电焊手套、电焊面罩、防护眼镜、劳保服等平安防护用品不足人员受伤规范劳保防护用品用具发放制度，仓管人员定期统计，项目部刚好选购，确保平安防护用品满意施工须要Il施工方法因素搬动或起吊碎杆时失控滚动人员遭碎杆夹压受伤上杆、下杆转动位置时，工作人员应站在杆体转动的反方向，并备木楔、垫块防止险杆回滚。12用手锤敲打碎杆清理水泥碎屑手锤飞脱砸伤人施工前检查工器具是否完好、手柄有无松动；施工人员禁止戴手套作业13电焊机接地不牢靠人员触电电焊机临时接地体要插入地下足够深度，尽量利用施工点旁边敷设好的接地网14起吊施工时非指挥人员乱呼喊打手势起重机司机受干扰而错误操作，致吊物坠落、碰撞伤人或损坏设备起吊施工设专人指挥、专人监护，非施工人员不得进入现场，非指挥人员不得随意向起重机司机发信号15吊装A型构架时杆段倾斜，横梁摇摆构支架倒塌人员被砸伤亡人员坠落伤亡A型杆、单柱杆、11型杆在楔子放好、打牢，缆风绳绑扎好后，吊车吊钩方可脱钩，横梁吊装要水平，平稳两端调整方向大绳要专人负责，全部螺栓带全后方可摘钩。16组梁主铁挤手压脚，螺栓紧固时卡手人员损害横梁组装前平整场地，铺设道木，主铁抬放要专人指挥，步调一样，同起同落，横梁在找正、起拱各支撑点坚固方可紧螺栓，紧螺栓时，搬口间隙调整好，防止滑脱卡手,加力杆和扳手连接要紧固。17高空落物人员被砸受伤设备损坏高空作业人员必需带工具袋、传递绳，传递物品时严禁抛掷，不得在高空作业垂直下方从事作业或逗留。18起重现场未设警示区，与施工无关人员误入人员损害在起重作业现场设置临时围栏和醒目警示牌，平安监护人应留意现场人员活动状况，刚好阻挡与施工无关人员误入19环境因素施工过程中遇雷雨、大风天气人员坠落遇雷雨、六级以上大风时，应停止高空作业，人员撤回地面20构架组立后未刚好灌浆固定构架遇强风吹袭倒塌人员被砸伤亡支配好作业时间，加强与土建施工队的沟通协调，构架组立并校直后刚好灌浆21构架组立后未刚好安装接地构架遭雷击人员触电、坠落伤亡严禁在阴、雨天气时严禁吊装带杆上避雷针的人字钢柱构架；组立人字钢柱构架后，应马上进行临时接地，接地牢靠。6.3 安健环限制措施6.3.1 加强材料保管，保证材料不生锈或不变质；合理放样，削减边角料的产生，对边角料要充分利用，加强消耗性材料的运用管理，节约施工用水用电。632母线加工、材料切割、钻孔产生的金属碎沫每天清理，切割剩余的边角料应在指定地点集中存放。6.3.3 施工用完的油漆罐、松节油罐、润滑油罐、废弃包装纸、粘有油脂的废旧手套、棉布等应用特地的垃圾箱收集好。634现场一些可重复运用的铁钉、螺栓等应收集好交仓库保管，削减不必要的奢侈。
