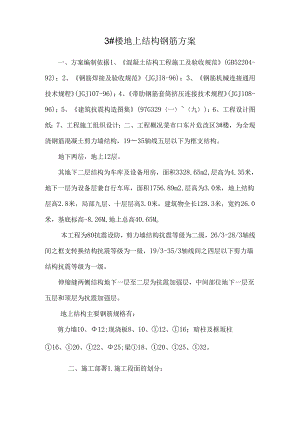

3#楼地上结构钢筋方案_0.docx

3#楼地上结构钢筋方案一、方案编制依据1、混凝土结构工程施工及验收规范(GB52204-92)；2、钢筋焊接及验收规范(JGJI8-96)；3、钢筋机械连接通用技术规程(JGJ107-96)；4、带肋钢筋套筒挤压连接技术规程(JGJ108-96)；5、建筑抗震构造图集(97G329一九)；6、工程设计图纸；7、工程施工组织设计；二、工程概况菜市口东片危改区3#楼，为全现浇钢筋混凝土剪力墙结构，1935轴线五层以下为框支结构。地下两层，地上12层。其地下二层结构为车库及设备用房，面积3328.65m2,层高为4.35米，地下一层为设备层兼自行车库，面积1756.89m2,层高为3.0米，地上结构层高2.8米，局部九层、十层层高3.0米，建筑物全长128.3米，宽约26.0米，基底标高-8.26M,地上总高40.65Mo本工程为80抗震设防，剪力墙结构抗震等级为二级，26/3-28/3轴线间之框支转换结构抗震等级为一级，19/3-35/3轴线间之四层以下剪力墙结构抗震等级为一级。伸缩缝两侧结构地下一层至二层为抗震加强层，中间部位地下一层至五层和顶层为抗震加强层。地上结构主要钢筋规格有：剪力墙10、12;现浇板8、10、12、16；暗柱及框坂柱16、20、22、25;梁18、20、25、32。二、施工部署1.施工段面的划分：本工程地上结构钢筋施工，依据工程总体部署划分为三个施工段面组织施工。其施工段面位置详见附图。2 .施工工艺流程：钢筋下料钢筋加工钢筋绑扎爱护层设置钢筋验收成品爱护。3 .钢筋连接工艺确定：一般混凝土梁筋采纳闪光对焊连接，大于20的钢筋采纳直螺纹机械连接，对于框支转换层大梁钢筋采纳套筒冷挤压连接；竖向柱筋采纳电渣压力焊接，墙体钢筋及板筋主要采纳搭接连接。4 .劳动力组织：依据施工工作量的要求和工程进度的要求，现场组织成立两个钢筋施工班组，劳动力组织如下：班组组成人数说明钢筋班长2兼职质量员副班长2兼职平安员专业绑扎工70两班电焊工及机械操作工8持证上岗杂务人员10两班劳力三、施工打算工作1.机械设备配置：设备名称数量(台)功率(KW)钢筋电焊机(A500)221电渣压力焊机(GZH-36C)438钢筋闪光对焊机(UNl-100)1100钢筋冷挤压连接机(YJH-40)11.5钢筋弯曲机(GT7-40)14钢筋切断机(GQ40-2)14卷扬机(Y1601)17.5砂轮切割机(SN-200)24.42.材料打算:依据钢筋的安排单（附页），组织好钢筋的选购供应工作。钢筋进场时应随带产品质量证明书或原材料试验报告单，现场按其质保书和钢筋标牌进行验收（检查其炉批号、规格、品种、数量
