山东高层医疗综合楼地下室防水工程施工方案(一级防水).doc

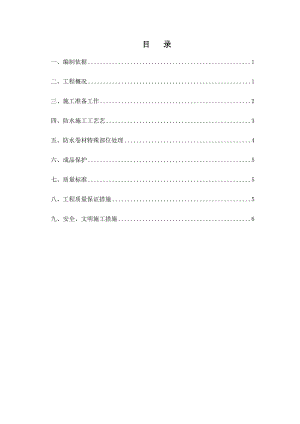

目 录一、编制依据1二、工程概况1三、施工准备工作2四、防水施工工艺艺3五、防水卷材特殊部位处理4六、成品保护5七、质量标准5八、工程质量保证措施5九、安全、文明施工措施6地 下 防 水 施 工 方 案一、编制依据1、某某市*医院医疗综合楼工程建筑、结构施工蓝图；2、某某市*医院医疗综合楼工程图纸会审；3、地下防水工程质量验收规范GB502082002；4、某某省建筑标准设计推荐性通用图集建筑防水构造L06JT10。5、地下工程防水技术规程GB50108-2008。5、国家现行有关规范、规程。二、工程概况某某市*医院医疗综合楼工程，为地上23层，地下1层的高层民用建筑，建筑面积55900，本工程地下防水等级为一级，各单位工程均采用钢筋混凝土自防水和贴自粘BAC柔性卷材防水相结合的设计，具体做法如下：（一）桩基基础加防水底板：（1）素土夯实；（2）100厚C15混凝土垫层；（3）20厚找平层；（4）2厚双层BAC双面自粘防水卷材；（5）50厚C20细石混凝土保护层；（7）1800厚C35P6抗渗砼防水底板。（二）桩基基础柱承台加防水底板：（1）素土夯实；（2）100厚C15混凝土垫层；（3）20厚1：2.5水泥砂浆找平层抹光；（4）2厚双层BAC防水双面自粘卷材两道；（5）50厚C20细石混凝土保护层； （7）350厚C35P6抗渗砼防水底板。（三）地下室外墙防水：（1）钢筋混凝土墙；（2）20厚1：2.5水泥砂浆找平层；（3）基层处理剂；（4）4厚BAC防水卷材；（5）50厚聚苯乙烯保护板；（6）3：7灰土分层夯实。三、施工准备工作（一）前期准备1、 施工前认真审核图纸，了*下防水细部底构造和要求；2、 地下防水工程施工应按照各道工序要求进行验收，合格后方可进入下道工序的施工；3、所使用的防水材料必须有出厂合格证书，材料必须符合设计要求；4、防水材料进场后，应按规定进行现场取样复试。5、地下防水工程由防水专业队伍施工，其施工人*须持有防水施工人员上岗证书。（二）基础底板铺贴卷材作业条件准备： 1、在基础底板垫层上，钢筋混凝土外墙外侧，砌筑240mm厚砖模，并用1：2.5水泥砂浆抹平。2、卷材施工前必须做好排水工作，保证坑底无积水；3、基层水泥砂浆找平层应有足够的强度，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象。4、底板找平层与立墙交接处、找平层与积水坑、上下错台、电梯井等交接处的阴阳角均应做成半径50mm的圆弧形。（三）地下室外墙铺贴卷材作业条件准备1、穿墙管道采用套管式防水法，套管加焊止水环；2、墙面的预埋管件等应进行隐蔽工程的验收，使其符合设计和施工验收规范的要求；3、外墙穿墙螺杆须加止水片，模板和螺杆拆除后，螺杆洞口采用高标号水泥砂浆封实抹平；4、砂浆找平层须达到一定的强度。 （四）材料、工具准备1、材料要求：北京卓宝公司生产的2mm/4 mm厚贴自粘BAC防水卷材。2、主要机具：小平铲、笤帚、剪刀、皮卷尺、钢卷尺、压辊等。四、防水施工工艺艺（一）地下室底板铺贴自粘BAC防水卷材施工工艺（采用空铺法）：1、工艺流程：验收基层 清扫基层 节点加强处理 空铺2厚自粘BAC防水卷材 贴2厚自粘BAC防水卷材 长、短边搭接粘结 质量验收。2、施工工艺：1) 清扫基层：用小平铲、笤帚等将基层表面、突起物清除干净。2) 节点*处理：对底板找平层与砖模立墙交接处、积水坑、底板上下错台、电梯井、设备坑等处按设计图纸和规范要求进行加强处理，附加层宽度不宜小于500。3) 空铺卷材：拆除包装，将贴自粘BAC防水卷材底膜揭掉、空铺在底板找平层上，注意短边搭接宽度为100mm，正负误差为10mm，应符合规范要求。 4) 将贴自粘BAC防水卷材底膜揭掉、铺在下层已铺好的防水卷材上。5）长、短边搭接粘结处理：将卷材长、短搭接边处隔离膜揭除，再用小压辊等压实粘牢。6）防水层施工完毕后揭除卷材上表面隔离膜，进行下道工序施工。（二）地下室侧墙粘贴BAC防水卷材：1、工艺流程：基层处理 涂布基层处理剂，干燥 揭掉BAC双面自粘防水卷材下表面的隔离膜 粘贴BAC防水卷材 对接口密封 节点加强处理 质量验收 50厚聚苯乙烯保护板3：7灰土分层夯实。2、施工工艺：1) 基层处理：基层表面应先作处理，使基层坚实、干净。 2在基层表面均匀涂布基层处理剂，处理剂干燥。3) 揭掉BAC防水卷材下表面的隔离膜。4) 贴BAC防水卷材：将BAC防水卷材粘贴在基层上。卷材与相邻卷材之间为平行错开搭接，搭接宽度均不应小于100毫米。接缝应错开1/31/2幅。搭接时，将下层卷材上表面搭接部位隔离膜及上层卷材下表面隔离膜揭除，然后搭接密实。5) BAC防水卷材因在立墙上粘贴，应在卷材收口处临时密封（可用胶带或加厚水泥浆密封），以防止立墙收头处水份过快散失。6) 节点加强处理：节点处在大面卷材施工完毕后，按设计及规范要求进行加强处理。 五、防水卷材特殊部位处理（一）桩头部位处理：因本工程有地下水，且底板为抗渗砼，桩头砼与桩承台（底板）砼交接部位及桩头受力钢筋进行特殊处理，按设计要求施工即可，具体如下图所示：（二）底板后浇带部位处理：底板后浇带部位混凝土采用C40膨胀混凝土，增设250×3止水钢板，在后浇带处附加两层BAC防水卷材。后浇带混凝土应按设计要求在60天后浇筑。具体如图所示：（三）墙后浇带部位处理：墙后浇带部位混凝土采用C40膨胀混凝土，增设300×3止水钢板，在后浇带处附加两层BAC防水卷材。墙后浇带部位砌240砖墙进行保护，具体如图所示：（四）底板上翻墙处接荐部位处理：六、成品保护1、已铺贴好的卷材防水层，加强保护措施，要有专人负责管理，确保防水层不受破坏。2、防水层施工完毕后，下道工序施工的队伍应注意保护好防水层，不得在防水层上放置材料及作为施工运输车道。3、.卷材防水层铺贴完成后，应及时做好保护层，防止后序施工碰损防水层。4、.操作人员不得穿带铁钉鞋进行施工。5、做防水层保护施工，严禁工具或尖硬物损坏防水层，禁止在防水层上拌制砂浆。七、质量标准1.主控项目(1)卷材防水层所用卷材及主要配套材料必须符合设计要求。(2)卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求。2.一般项目(1)卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。(2)卷材防水层的搭接缝应粘(焊)结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。(3)侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密、厚度均匀一致。(4)卷材搭接宽度的允许偏差为-10mm。八、工程质量保证措施1、防水工程严格按施工方案及规范施工。2、对进入工地的材料，严格施行抽样检测，严禁不合格产品进入工地。3、精心组织施工，每一道工序严格把关验收合格后方可进行下一道工序施工。4、对施工队伍认真进行施工技术、安全交底，保证文明安全施工。5、施工人员一律持证上岗。6、坚持自检、互检、交接检的“三检”制度，精心管理。九、安全、文明施工措施1、工作开始前，技术人员要向施工人员进行技术安全、环保交底。2、施工过程中，应有专人负责检查，严格按照安全规程进行各项操作。3、由于卷材中某些组成材料和胶合剂具有一定的毒性和易燃性，因此，在材料保管、运输、施工过程中，要注意防火事故发生。4、施工过程中做好基坑和地下结构的临边防护，防止出现坠落事故。5、仓库及施工现场严禁吸烟、点火或在防水层施工上方进行电、气焊工作，收工时要进行检查。6、施工中废弃物质要及时分类清理、外运至指定地点，避免污染环境。7、按规定施工，按标准操作，施工现场整洁有序，工完场清。
