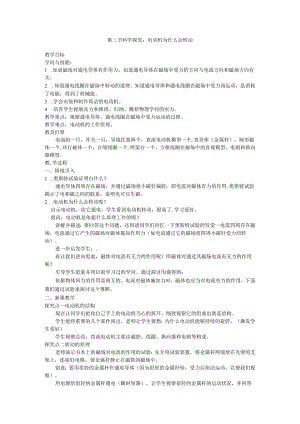

3. 第三节 科学探究：电动机为什么会转动.docx

第三节科学探究：电动机为什么会转动教学目标学问与技能：1 .知道磁场对通电导体有作用力。知道通电导体在磁场中受力的方向与电流方向和磁场方向有关。2 .知道通电线圈在磁场中转动的道理。知道通电导体和通电线圈在磁场中受力而运动，是消耗了电能，得到了机械能。3 .学会安装和制作简洁的电动机。4 .培育学生视察实力和推理、归纳、概括物理学问的实力。教学重点：视察通电导体、通电线圈在磁场中受力运动的过程。教学难点：电动机的工作原理。教具打算电池组一只，开关一只，导线托架两个，直流电动机模型一个,直导体（金属杆），蹄形磁体一个,环行磁体一个，自绕线圈一个,铁架台一个，方框线圈在磁场中的直观模型，电刷和换向器模型。教,学过程一、情境引入1 .奥斯特试验证明白什么？通电导体四周存在磁场，并通过磁场使小磁针偏转，即电流对磁体有力的作用.奥斯特试验揭示了电和磁之间的联系，说明电可以生磁。2 .电动机为什么会转动呢？出示电动机，给它通电，学生看到电动机转动，提高了.学习爱好。提问：电动机是依据什么原理工作的呢？讲解并描述：要回答这个问题，还得请同学们回忆一下奥斯特试验的发觉一电流四周存在磁场，电流通过它产生的磁场对磁体施加作用力（如电流通过它的磁场使四周小磁针受力而转动）。进一步启发学生：.再让我们逆向思索，磁体对电流有无力的作用呢？即磁体对通过其磁场电流有无力的作用呢？引导学生思索并用以前学习过的学问。通过探讨沟通得到：依据物体间力的作用是相互的，电流对磁体施加力时，磁体也应当对电流有力的作用。下面我们通过试验来探讨这个推断。二、新课教学探究点一电动机的结构现在让同学们把你自己手上的电动机当心的拆开，细致视察它的组成也就是结构。学生能将重要的几个部件找出，老师让学生猜想：为什么电动机能够持续的旋转。（激发学生爱好）学生视察总结：直流电动机主要由磁铁、线圈、换向器和电刷等构成。探究点二转动的原理老师演示书本上的磁场对电流的作用的试验：先介绍试验装置，将金属杆两端放在光滑的支架上，连接好电路，使金属杆静止在磁铁的磁场中。留意：要用很轻的金属杆作通电导体（因为很轻的金属杆轻，受力后简洁运动，以便我们视察）。用电源给很轻的金属杆通电（瞬时短路），让学生视察很轻的金属杆的运动状况，并回答小黑板上的题1：给静止在磁场中的很轻的金属杆通电时，很轻的金属杆会,这说明学生视察后得到：通电导体在磁场中受到力的作用要运动。老师进一步启发：金属杆运动有个方向的问题，能否让很轻的金属杆向相反的方向运动呢？学生沟通探讨、猜想。不要推翻学生的各种猜想，然后老师和同学们共同进行试验，来验证同学们提出的各种猜想。解除各种错误的,猜想。最终让学生总结磁场对电流产生的力的方向与哪些因素有关。1 .当保持磁场方向不变时，变更电流方向时，金属杆会向,运动。2 .当保持电流方向不变时，变更磁场方向时，金属杆会向运动。3 .当将磁场方向、电流方向都变更时，金属杆会向运动。老师演示试验结束后，通过学生视察说明：磁场对通电导体具有力的作用，其作用的方向与电流的方向和磁感线的方向有关。探究点三电动机怎样转动老师提问：你们想想看，线圈会怎样运动呢？学生思索并猜想。老师再演示试验：将电动机上的电刷、换向器拆下，实质是线圈通电，让学生视察线圈的运动状况。学生视察到线圈转动,老师讲授并指明：线圈转动正是因为两条边的导线受力方向相反,边说边在挂图上标明ab和cd边的受力方向。提问：线圈为什么会停下来呢？利用模型和挂图让学生分析：在甲图位置时，两边受力方向相反，但不在同一条直线上,所以线圈会转动。当转动到乙图位置时，两边受力方向相反，且在同始终线上“线圈在平衡力作用下保持平衡而静止。得到结论：通电线圈在磁场中受力转动，到平衡位置时静止。老师提问：那有什么方法能够让电动机持续的旋转呢？让学生回顾刚才做的磁场对电流的作用的试验后老师启发提问：刚才的试验同学们能否想个方法让金属杆在轨道上往复运动呢？学生探讨后回答出有两条途径：不断变更电流的方向或不断变更磁场的方向。然后让同学们思索和比较两种方法。哪种更简洁些。学生自然看得出是不断变更电流的方向比较简洁。老师再把磁场对电流的作用的试验启发学生转到电动机上来，让学生思索：要怎样才能够不断变更电路中的电流。现在让学生在电动机上安装上电动机上的电刷、换向器，再接通.电源。学生视察到电动机持续地转了。在让学生细致视察刚才没有电刷、换向器和现在有了电刷、换向器线圈的转动状况，让学生思索和猜想换向器的作用。并当心的拆开电动机，用试验视察换向器的作用。（如下图）学生视察后得到：换向器的作用就是能不断变更电流。三、板书设计第三节科学探究：电动机为什么会转动1 .电动机的结构。2 .转动的原理。磁场对通电导体有力的作用，其作用的方向与电流的方向、磁感线的方向有关。3 .电动机怎样转动。电动机持续转动的原理及换向器的作用。四、教学反思本节课我先通过出示电动机，给它通电，使学生看到电动机转动，提,高学生的学习爱好。然后让学生自己动手将小电动机当心的拆开，并看里面的结构。使学生能初步的了解电动机。通过做磁场对电流的作用的试验，使学生驾驭电动机转动的原理。并通过分析转动原理，提出一系列问题，进而加深对换向器的相识。五、布置作业要求学生完成同步练习部分，并提示学生预习下一节的内容。
