山西框架多层图书馆砌体工程施工方案.doc

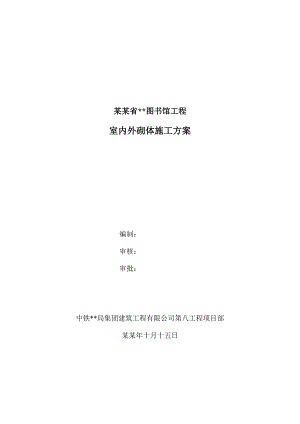

某某省*图书馆工程室内外砌体施工方案编制：审核：审批：中铁*局集团建筑工程有限公司第八工程项目部某某年十月十五日某某省*图书馆砌体工程施工方案一.工程概况某某省*图书馆为一级大型图书馆，是某某省会太原市新建文化商贸区大型公共建筑之一。某某省*图书馆位于太原文化商务区“文化岛”西端，中轴线以北，总占地21313平方米，南临大剧院，东侧远眺汾河，西侧与行政中心相临，北侧与会展中心相望，建筑布局呈不规则L型布局，建筑东西总长128.1米，南北总宽150.6米，建筑地上共5层，总共藏书700万册，总建筑面积49865.7平方米。室内外砌体为200厚加气混凝土砌块，内墙4200m3，外墙1500m3，±0.000以下采用水泥砂浆M7.5，±0.000以上采用混合砂浆M5。二.编制依据砌体工程施工质量验收规范 混凝土结构后锚固技术规范加砌混凝土砌块墙05J3-4三.人员准备 人员配备80-100人，以满足施工砌筑以及水平/垂直运输要求。四.材料准备：4.1粘土砖、加气混凝土砌块：4.1.1规格粘土砖： 53×115×240（用于回填土内砌体及地面上200mm高，及加气块顶150-200mm范围内）加气混凝土砌块：200×300×600（用于地下室及一二三四五层）41.2强度等级粘土砖： MU10加气混凝土砌块：MU54.2砌筑用砂浆（砂浆配合比详见实验室配合比单）砌筑砂浆地下部分为水泥砂浆M7.5，地上部分为主要是水泥混合砂浆M5，地上部分混合砂浆中石灰采用HD-4砂浆塑化剂代替，见材料报验单。4.2.1水泥（1）采用32.5级矿渣硅酸盐水泥。（2）水泥进场前，应分批对其强度、凝结时间、安定性进行检验。（3）不同品种的水泥不得混合使用。4.2.2砂采用中砂,砂含泥量不得超过5%,不得含有草根等杂物。4.2.3掺和料混合砂浆采用HD-4砂浆塑化剂代替，掺量为水泥重的0.2%。4.2.4砂浆试块留置同一检验批且不超过一个楼层或250m3砌体所有的各种类型及强度等级的砌筑砂浆，至少应做一组试块（每组6块），如砂浆等级或配合比变更时，还应制作试块。五.施工机械主要机具：搅拌机三台、磅秤三台、三轮车两辆、小推车、大铲、瓦刀、扁子、托线板、线坠、卷尺、2m靠尺、筛子、水平尺、皮数杆、小水桶、钢筋卡子、木抹子、笤帚等。水平运输机具：三轮车及小推车。垂直运输机械：塔吊、龙门架。六作业条件6.1现场布置搅拌机械，砂、水泥料的场地布置以靠近主要出入口为宜，以减小水平运距。施工作业分为三个施工段，±0.000以下为一个施工段，±0.000以上A-G轴为界划分为两个施工段。6.2 地下室回填土内砌体施工地下室回填土内砌体按下图标高施工。七操作工艺7.1工艺流程植筋墙体放线制备砂浆砌块浇水砌体排列铺砂浆砌块就位与校正竖缝灌砂浆勒缝墙体拉结筋植筋7.1.1植筋施工工艺定位 钻孔  清孔  钢材除锈  锚固胶配制  植筋  固化、保护  检验（1）定位：按要求标示植筋钻孔位置、型号，若基材上存在受力钢筋，钻孔位置可适当调整，但均植在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙）。（2）钻孔：钻孔采用电锤，如遇钢筋调整孔位避开。钻孔直径d+410mm(小直径钢筋取低值，大直径钢筋取高值)，本方案6钢筋，钻孔直径取10cm，当基材强度等级不低于C20，钻孔孔深12d。 当基材强度等级低于C20时，应适当增加锚固深度。（3）清孔：钻孔完毕，检查孔深、孔径合格后将孔内粉尘用压缩空气吹出，然后用毛刷、棉布将孔壁刷净，再次压缩空气吹孔，应反复进行35次，直至孔内无灰尘碎屑，将孔口临时封闭。若有废孔，清净后用植筋胶填实。钻孔孔内应保持干燥。（4）孔内注胶：水平孔植筋可用6细钢筋配合托胶板（干净木板）往孔内捣胶，也可让施工人员戴好皮手套，将配好的胶成团塞、捣进孔内；钢筋可采用旋转或手锤击打方式入孔。锚固胶填充量应保证插入钢筋后周边有少许胶料溢出。(5) 固化、保护：植筋胶有一个固化过程，植筋后夏季12小时内（冬季24小时内）不得扰动钢筋，若有较大扰动重新植。7.1.2墙体放线地下室1800mm回填土内墙体定位：需在柱身上弹取轴线、墙身线，水平拉线控制墙身位置，以便于施工操作。地上室1800mm以上墙体及1-5层墙体定位：在地面上弹轴线墙身线，门窗洞口线。竖直吊线、水平拉线控制墙身位置。地面以上靠柱外侧墙体墙身线，按图纸位置内缩柱10mm以留置抹灰面。7.1.3制备砂浆砂浆采用现场搅拌，砂浆配合比详见实验室配合比单。7.1.4门窗洞口预埋木砖木砖提前预置，木砖尺寸为50*100，大小头，小头朝外并进行防腐，预制块大小为200*300*200。埋砖数量按1m左右一块。7.1.5砌体排列砌筑砌体前加气混凝土砌块、粘土砖应先浇水。（1）按照规范要求在砌体根部砌筑不小于200mm高度的实芯砌体。本工程由于墙厚为200mm,故要求砌筑高度为256mm,宽度为180mm的红机砖;砌块排列应从红机砖上开始排列，排列时尽可能采用主规格的砌块，砌体中主规格砌块应占总量的75%80%。（2） 砌块排列上、下皮应错缝搭砌，搭砌长度不得小于砌块长度的1/3，也不应小于150mm。 （3）外墙转角及纵横墙交接处，应将砌块分皮咬槎，交错搭砌，如果不能咬槎时，按构造要求增设混凝土构造柱，一般情况外墙转角及纵横墙交接处设混凝土构造柱。  （4）砌体水平灰缝厚度一般为15mm，垂直灰缝宽度为20mm。大于30mm的垂直缝，应用C20的细石混凝土灌实。    （5）砌块排列尽量不镶砖或少镶砖，必须镶砖时，应用整砖平砌，且尽量分散，镶砌砖的强度不应小于砌块强度等级。（6）砌块墙体与结构构件位置有矛盾时，应先满足构件布置。（7）凡是窗台部分在砌筑时预留60mm的高度,浇筑现浇带,具体的窗台标高参见图纸，如窗台下的砌块模数不符可以将根部实芯砌块高度调整（调整范围在200250mm之间）。（8）墙体沿柱高每隔600mm，在墙宽范围内预埋26通长拉筋，每端加弯钩。墙体在端部、拐角、纵横交接处、门窗洞边，均应加设构造柱，直段墙体构造柱间距不大于4m。墙高在2.5m-5m之间且墙顶有结构梁板的填充墙，在门顶（无门时在2.1m处）设置钢筋混凝土圈梁一道。（9）砌体与结构的上部应留出150-200mm的缝，待7天后用实芯砌块斜砌顶紧。7.1.5铺砂浆：将搅拌好的砂浆，通过吊斗、灰车运至砌筑地点，在砌块就位前，用大铲、灰勺进行分块铺灰，较小的砌块量大铺灰长度不得超过1500mm。如铺第一皮砖结构面不平或灰缝大于15mm以上时要用细石砼找平方可砌筑。灰缝应横平竖直，砂浆饱满，水平灰缝砂浆饱满度不应小于90%，竖向灰缝砂浆饱满度不应小于80%。7.1.6砌块就位与校正：砌块砌筑前应进行洒水湿润，冲去浮尘，清除砌块表面的杂物后方可吊、运就位。砌筑就位应先远后近、先下后上、先外后内；每层开始时，应从转角处或定位砌块处开始；应砌一皮、校正一皮，皮皮拉线控制砌体标高和墙面平整度。    砌块安装时，起吊砌块应避免偏心，使砌块底面能水平下落；就位时由人手扶控制，对准位置，缓慢地下落，经小撬棒微撬，用托线板挂直、核正为止。7.1.7 竖缝灌砂浆：每砌一皮砌块，就位校正后，用砂浆灌垂直缝，随后进行灰缝的勒缝（原浆勾缝），深度一般为35mm。八.质量标准 8.1保证项目：8.1.1使用的中型砌块和原材料，其技术性能、强度、品种必须符合设计要求，并有出厂合格证，规定试验项目必须符合标准。8.1.2砂浆的品种、强度等级必须达到设计要求，按规定制作试块，试压强度等级不得低于设计强度。8.2基本项目：8.2.1砌筑错缝应符合规定，不得出现竖向通缝，压缝尺寸应达到本标准的要求。8.2.2转角处、交接处必须同时砌筑，必须留槎时应留斜槎；灰缝均匀一致。8.2.3砌筑砂浆应密实，砌块应平顺，不得出现破槎、松动。8.2.4拉结钢筋每500mm一道，直径6mm钢筋每道铺设2根通长铺设，搭接长度180mm。8.3砌块砌体允许偏差  顶次顶    目允许偏差 (mm)检  查  方  法1轴线位移5尺量检查，并检查施工记录2垂直度5检测尺检查3表面平整5靠尺和塞尺检查4水平灰缝厚度+5尺量检查（五层砖累计）5垂直缝宽度+5尺量检查水平灰缝平直度10拉线尺量检查6门窗洞口宽度(后塞框)+5尺量检查7洞口高度+5尺量检查9门窗洞口位移10尺量检查九.应注意的质量问题 9.1.1 砌体粘结不牢：原因是砌块浇水、清理不好，砌块砌筑时一次铺砂浆的面积过大，校正不及时；砌块在砌筑使用的前一天，应充分浇水湿润，随吊运随将砌块表面清理干净；砌块就位后应及时校正，紧跟着用砂浆（或细石混凝土）灌竖缝。    9.1.2第一皮砌块底铺砂浆厚度不均匀：原因是基底未事先用细石混凝土找平标高，必然造成砌筑时灰缝厚度不一，应注意砌筑基底找平。   9.1.3拉结钢筋不符合设计要求：应按设计和规范的规定，设置拉结带和拉结钢筋。    9.1.4砌体错缝不符合设计和规范的规定：未按砌块排列组砌图施工。应注意砌块的规格并正确的组砌。    9.1.5砌体偏差超规定：控制每皮砌块高度不准确。应严格按皮数杆高度控制，掌握铺灰厚度。9.1.6在施工时要密切配合各专业施工队的预留工作。十.质量记录10.1材料（砖、水泥、砂、钢筋）的出厂合格证及复验报告；10.2砂浆配合比申请单、砂浆试块试验报告及强度统计表；10.3隐检、预检记录；10.4施工检查记录；10.5检验批质量验收记录；10.6设计变更及洽商等
