福建《内衬聚乙烯水池（箱）应用技术标准》（征求意见稿）.docx

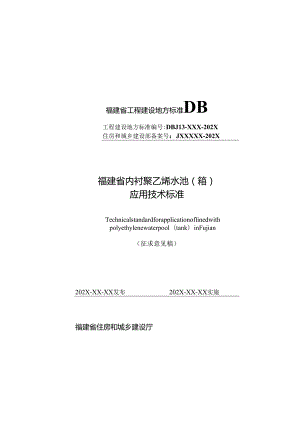

福建省工程建设地方标准DB工程建设地方标准编号:DBJ13-XXX-202X住房和城乡建设部备案号：JXXXXX-202X福建省内衬聚乙烯水池（箱）应用技术标准Technicalstandardforapplicationoflinedwithpolyethylenewaterpool（tank）inFujian（征求意见稿）202X-XX-XX发布202X-XX-XX实施福建省住房和城乡建设厅前言根据福建省住房和城乡建设厅关于进步做好全省工程建设地方标准项目复审修编工作的通知（闽建科（2021）10号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准,并在广泛征求意见的基础上,修订本标准。本标准共7章3个附录，主要技术内容是：总则、术语、材料、设计、施工安装、工程验收、维护管理等。本标准的修订主要技术内容是：1对本标准的适用范围进行调整，删除内衬聚乙烯水池（箱）作为非生活饮用水池（箱）的相关内容；2.内衬聚乙烯水池（箱）的设计参照国家、行业和福建省工程建设地方现行的有关标准进行调整；3.增加智能水池（箱）、水池（箱）自动清洗消毒设备和水池（箱）水龄控制的相关内容。1总则12术语33材料74设计134. 1一般规定134.2 水池（箱）容积184.3 水池（箱）布置194.4 水池（箱）附件215施工安装285. 1一般规定285.2 钢塑复合非焊接装配式水池（箱）施工安装305.3 内衬聚乙烯板混凝土水池（箱）施工安装435.4 试验、清洗与消毒486验收496. 1一般规定496.2 主控项目506.3 一般项目547维护管理577. 1一般规定577.2 维护577.3 运行管理59附录A钢塑复合非焊接装配式水池（箱）模块尺寸图61附录B钢塑复合非焊接装配式水池（箱）装配图62附录C钢塑复合非焊接装配式水池（箱）附件安装图63本标准用词说明64引用标准名录65附：条文说明67Contents1 Generalprovisions12 Terms33 Material74 Design134. 1Generalrequirements135. 2Waterpool(tank)volumeandnumber186. 3Waterpool(tank)layout197. 4Waterpool(tank)accessories215 Constructionandinstallation285. IGeneralrequirements286. 2Constructionandinstallationofassemblynon-weldingtypesteel-plasticcomplexwaterpool(tank)307. 3Constructionandinstallationoflinedwithpolyethyleneplateconcretewaterpool(tank)438. 4Waterpl(tank)testing>washinganddisinfection.486 Engineeringacceptance496.1Generalrequirements496.2Masterproject506.3Generalproject547Maintenanceandmanagement577.1Generalrequirements577.2Maintenance577.3Operationmanagement59Appendix A: Moduletypesofassemblynon-weldingtypesteel-plasticcomplexwaterpool(tank)61Appendix B: Assembleofassemblynon-weldingtypesteel-plasticcomplexwaterpool(tank)62Appendix C: Accessoriesinstallingofassemblynon-weldingtypesteel-plasticcomplexwaterpool(tank)63ExplanationsofWordinginthisspecification641.istofquotedStandard65Addition：Explanationsofprovisions671总则.o.为使我省内衬聚乙烯水池（箱）的设计、施工安装、工程验收及维护管理，做到技术先进、安全适用、经济合理，确保工程质量，制定本标准。【条文说明】1.0.1内衬聚乙烯水池（箱）是钢塑复合非焊接装配式水池（箱）和内衬聚乙烯板混凝土水池（箱）的总称。目前，内衬聚乙烯水池（箱）在我省已经得到了较广泛的应用，但建筑给水排水与节水通用规范GB55020-2021.二次供水水质安全技术规程T/CECS751-2020和城镇二次加压与调蓄供水设施改造技术规程T/CECS1207-2022的发布和新技术的应用，对水池（箱）提出了更高要求，因此本标准进行修订是十分必要的。内衬聚乙烯水池（箱）的主要应用技术特点：1符合生活饮用水贮存的卫生要求；2生活饮用水中的氯离子对碳钢、不锈钢材质的水池（箱）都存在氯腐蚀的现象，特别是设置水池（箱）的场所（如地卜室等）通风排气不畅时，生活饮用水中溢出的氯气停留水池（箱）气象层中未能及时排出，易对水池（箱）壁产生腐蚀。而内衬聚乙烯水池（箱）对氯腐蚀有着较好的防护作用，可避免氯气对池壁的腐蚀，有利于余氯含量较高的生活饮用水的贮存；3当采用内衬聚乙烯的金属材质水池（箱）时，可减少和避免电化学腐蚀隐患，方便水池（箱）管件的配置和施工；4当采用内衬聚乙烯的砖砌、混凝土、钢筋混凝土等非金属材质水池（箱）时，可保证其水池（箱）水质的稳定。1.0.2本标准适用于新建、改建和扩建建筑的生活饮用水内衬聚乙烯水池（箱）的设计、施工安装、工程验收及维护管理。【条文说明】1.0.2本条明确了本标准的适用范围，涉及钢塑复合非焊接装配式水池（箱）和内衬聚乙烯板混凝土水池（箱）两大类。内衬聚乙烯水池（箱）应用于贮存非生活饮用水时，可按水池（箱）贮水类型与使用功能等要求，在满足现行国家相关标准的前提下放宽水池（箱）的卫生及防污要求。1.0.3内衬聚乙烯水池（箱）所有涉及生活饮用水的涉水产品应符合现行国家标准生活饮用水输配水设备及防护材料的安全性评价标准GBZT17219的规定。1.0.4内衬聚乙烯水池（箱）的设计、施工安装、工程验收与维护管理等除执行本标准外，尚应符合国家、行业和福建省工程建设地方现行有关标准的规定。2术语2.0.1内衬聚乙烯水池（箱）linedwithpolyethyleneplatewaterpool（tank）内层用聚乙烯板内衬全包覆的水池（箱包括钢塑更合非焊接装配式水池（箱）和内衬聚乙烯板混凝土水池（箱）两大类。【条文说明】2.0.1钢塑复合非焊接装配式水池（箱）是现场装配的成品水池（箱）；内衬聚乙烯板混凝土水池（箱）是对既有和现场浇筑混凝±（或钢筋混凝土、砖砌等）水池（箱）进行内衬聚乙烯板处理，目的在于提高水池（箱）卫生和防渗等性能。2.0.2钢塑复合非焊接装配式水池（箱）non-weldingsteel-plasticcomplexpackagedwaterpool（tank）外层为镀锌钢板或覆铝锌钢板（镀铝锌钢板）、内层为聚乙烯板的非焊接装配式水池（箱）。分为保温型（中间层添加聚氨酯发泡剂）和非保温型。2.0.3内衬聚乙烯板混凝土水池（箱）linedwithpolyethyleneplateconcretewaterpool（tank）用聚乙烯板内衬全包覆形成不漏水内胆的混凝土水池（箱）。【条文说明】2.0.3在混凝土、钢筋混凝土、砖砌等水池（箱）的内壁，用聚乙烯板经下料、拼装、热熔与焊接等工艺形成一种内衬全包覆不漏水的内胆。2.0.4拉筋lacingwire在钢塑复合非焊接装配式水池（箱）内设置的相对水池（箱）侧板与侧板的对拉水平不锈钢型材构件。【条文说明】2.0.4拉筋是用于水平安装的构件。2.0.5支撑筋strutwire在钢塑复合非焊接装配式水池（箱）内设置的相对水池（箱）顶板与底板的对拉垂直不锈钢型材构件。【条文说明】2.0.42.0.5图1为拉筋与支撑筋的示意图。一图1拉筋与支撑筋的示意2.0.6拉筋与支撑筋夹件lacingwireandstrutwireclamp在钢塑复合非焊接装配式水池（箱）内，用于固定拉筋与支撑筋的不锈钢涂覆食品级环氧树脂配件。2.0.7法兰条flangeparts钢塑复合非焊接装配式水池（箱）用于固定水池（箱）板与板、板与基础等的碳素结构钢镀锌配件。分为1.形、Z形、十字形、门字形等形式。2.0.8水（池）箱通气装置VentilatiOndeViCeOfWatertank采用聚乙烯材料制作的钢塑复合非焊接装配式水池（箱）专用通气装置。2.0.9不锈钢固定锚片stainlesssteelfixedanchor在内衬聚乙烯板混凝土水池（箱）内，固定混凝土池壁与聚乙烯板的不锈钢构件。【条文说明】2.0.9图2为不锈钢固定锚片外形图。图2不锈钢固定锚片外形2.0.10超声波热熔ultrasonichotmelt在内衬聚乙烯板混凝土水池（箱）内，用一种超声波设备把聚乙烯板与不锈钢固定锚片连接在一起的一种热熔连接方式。【条文说明】2.0.10超声波热熔设备在聚乙烯板与不锈钢固定锚片连接处照射数秒高频，使聚乙烯板和不锈钢固定锚片牢固地连接在起。2.0.11自动焊接机automaticweldingmachine在内衬聚乙烯板混凝土水池（箱）内，一种用于连续焊接内衬聚乙烯板的间接热风式焊接机。2.0.12智能水池（箱）具有自动清洗、水质在线监测、人孔盖启闭报警、液位自动运行控制、水箱抑菌、水箱内视频监控、远程监控等自动运行管理功能的生活水池（箱）。2.0.13水池（箱）自动清洗消毒设备由二次供水设备或专用清洗供水设备供水，通过清洗水枪定期对水箱（池）或叠压供水设备中的稳流罐内部进行清洗和消毒的一种设备。2. 0.14水池（箱）水龄控制采用液位传感器、电控阀、液位控制阀和逻辑控制器等来控制水箱（池）自动补水，实现贮水容量可调，达到贮水停留时间与用水量相互匹配的一种水箱（池）进水控制方式。3材料3. 0.1内衬聚乙烯水池（箱）使用的内衬聚乙烯（PE）应为低密度聚乙烯（1.DPE）、线型低密度聚乙烯（1.1.DPE）或高密度聚乙烯（HDPE）的材料，其材料性能指标应符合国家标准聚乙烯（PE）树脂GB/T11115的规定。生活饮用水水池（箱）应采用添加纳米银离子抗菌剂的内衬聚乙烯（PE）材料。【条文说明】4. 0.1内衬聚乙烯水池（箱）内衬聚乙烯（PE）主要采用低密度聚乙烯（1.DPE）线型低密度聚乙烯（1.1.DPE）和高密度聚乙烯（HDPE）这三种材料。低密度聚乙烯（1.DPE）、线型低密度聚乙烯（1.1.DPE）和高密度聚乙烯（HDPE）是一种结晶度高、非极性的热塑性树脂。其主要性能特点如表1。表1内衬聚乙烯材料主要性能特点名称密度(gcm3)熔点（r）特性低密度聚乙烯（1.DPE）0.9100.925115密度低、透明性好、绝缘性能好、耐低温、耐冲击性较好等线型低密度聚乙烯（1.1.DPE）0.918-0.939121无毒、无味、无臭、强度高、韧性好、刚性强、耐热、耐寒、耐酸、碱、有机溶剂等高密度聚乙烯（HDPE）0.941-0.965135.1无毒、无味、无臭、具有较好的剧性和韧性，耐热、耐寒性能好、化学稳定性好为了保证生活饮用水水池（箱）贮水水质，生活饮用水水池（箱）应采用添加纳米银离子抗菌剂的内衬聚乙烯（PE）材料。3.0.2内衬聚乙烯水池（箱）使用的内衬聚乙烯板（PE片材）的物理性能应满足现行国家标准高分子防水材料第1部分：片材GB18173.1的规定。内衬聚乙烯板（PE片材）的允许公差、主要物理性能指标应符合表3.0.2-1和表3.0.2-2的要求。表3.0.2-1内衬聚乙烯板（PE片材）的允许公差PE片材尺寸允许公差试验方法宽度(1000mm)±1%钢卷尺测量厚度（2.0mm）±5%卡尺测量表3.0.2-2内衬聚乙烯板（PE片材）的主要物理性能指标项目性能指标试龄方法拉伸强度，MPa常温（23C）16GB-18173.1高温（60）>6拉断伸长率，%常温（23匕）55O低温(-20,C)350撕裂强度，kN/m>60不透水性（3Omin）0.3MPa,无渗漏低温弯折-35C,无裂纹加热伸缩量，mm延伸2收缩6热空气老化（80'C×l68h）断裂拉伸强度保留率，%>80拉断伸长保留率，%>70耐碱性饱和Ca（OH）IJ溶液×168h断裂拉伸强度保留率，%>80拉断伸长保留率，%>90人工气候老化断裂拉伸强度保留率，%>80拉断伸长保留率，%70粘结剥离强度（片材与片材）标准试验条件，N/mm>1.5浸水保留率（23Cx68h）,%703.0.3内衬聚乙烯水池（箱）使用的聚乙烯焊条应与聚乙烯板（PE片材）的材质及卫生指标相一致。【条文说明】3.0.3为确保聚乙烯板（PE片材）之间的焊接质量，规定了使用的聚乙烯焊条应与聚乙烯板（PE片材）的材质及卫生指标相一致。3.O.4钢塑复合非焊接装配式水池（箱）使用的碳素结构钢应为Q235,其材料性能应符合现行国家标准碳素结构钢GB/T700的规定。【条文说明】3.0.4钢塑复合非焊接装配式水池（箱）常用碳素结构钢制作的部件有镀锌钢板或覆铝锌钢板、法兰条、底板槽钢、边角槽钢、边角底部槽钢、外部托架等。3.0.5钢塑复合非焊接装配式水池（箱）使用的外层材料应为镀锌钢板或覆铝锌钢板（镀铝锌钢板）。镀锌钢板应符合现行国家标准连续热镀锌钢板及钢带GB/T2518的规定；覆铝锌钢板（镀铝锌钢板）应符合现行国家标准连续热镀铝锌合金镀层钢板及钢带GB/T14978的规定。钢塑复合非焊接装配式水池（箱）各部位外层材料板的厚度应根据水池（箱）的材料性能、安装方式、储水深度等因素进行计算确定。3.0.6钢塑复合非焊接装配式水池（箱）使用的密封胶条应为闭孔结构形式，其规格应根据保温型及非保温型使用的板材宽度而定，其材料性能应符合现行国家标准食品接触材料及制品通用安全要求GB4806.1和食品接触用橡胶材料及制品GB4806.11的规定。【条文说明】3.0.6密封胶条直接与水接触，并长期浸泡水中，因此，要求钢塑复合非焊接装配式水池（箱）使用的密封胶条应符合食品接触材料及制品通用安全要求GB4806.1和食品接触用橡胶材料及制品GB4806.11的规定。钢塑复合非焊接装配式水池（箱）常用的密封胶条宽度为50mm、80mm、160mm,厚度为3mm。3.0.7保温型钢塑复合非焊接装配式水池（箱）的保温材料应为聚氨酯发泡剂，其材料性能应符合现行行业标准单组分聚氨酯泡沫填缝剂JC936的规定。【条文说明】3.0.7聚氨酯发泡剂全称为单组分聚氨酯泡沫填缝剂，俗称发泡剂、发泡胶、PU填缝剂，英文名为PUFoAM。它是气雾技术和聚氨酯泡沫技术交叉结合的产物。它是一种将聚氨酯预聚物、发泡剂、催化剂等组分装填于耐压气雾罐中的特殊聚氨酯产品。3.0.8钢塑复合非焊接装配式水池（箱）使用的环氧树脂涂料应符合现行国家标准食品接触用涂料及涂层GB4806.10的规定。【条文说明】3.0.8钢塑复合非焊接装配式水池（箱）使用环氧树脂涂料的配件涉及拉筋与支撑筋夹件等。3.0.9内衬聚乙烯水池（箱）涉及的不锈钢材料应为S30408（06Crl9Nil0）、S31603（022Crl7Nil2Mo2）或Sl1972（019CIi9Mo2NbTi）不锈钢,其机械性能应符合现行国家标准不锈钢冷轧钢板和钢带GBZT3280的规定。【条文说明】3.0.9钢塑复合非焊接装配式水池（箱）常用不锈钢部件有拉筋、支撑筋、拉筋与支撑筋夹件、螺栓、垫片、螺帽和爬梯等；内衬聚乙烯板混凝土水池（箱）常用不锈钢配件有不锈钢固定锚片、水池（箱）盖和爬梯等。考虑自来水中余氯的腐蚀性影响程度，可采用S31603和Sl1972不锈钢板或抗氯离子腐蚀性更强的材料。3.0.10内衬聚乙烯水池（箱）使用的镀锌件热浸镀锌层应符合现行国家标准金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法GB/T13912的规定。【条文说明】3.0.10内衬聚乙烯水池（箱）使用的镀锌件主要涉及法兰条、底板槽钢、边角槽钢、边角底部槽钢、外部托架等。热浸镀锌钢结构重要的防腐蚀处理工艺。热浸镀锌是把钢铁浸入温度达4400C-465C或者更高温度的熔化锌中进行处理的过程，铁基体与熔锌反应，形成铁锌合金层覆盖在整个工件表面。镀锌表面有一定的韧性，可耐很大的摩擦及冲击，与基体有着良好的结合。按金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法GB/T13912-2020的规定镀层厚度分为未经离心处理和经离心处理两种。表2为未经离心处理镀锌层最小厚度，表3为经离心处理镀锌层最小厚度。表2未经离心处理镀锌层最小厚度钢厚度(mm)镀层局部厚度最小值/(n)镀层平均厚度最小值/(m>目度V1.535451.5W厚度345553V厚度65570厚度>67085表3经离心处理镀锌层最小厚度制件及直径(或厚度)(mm)镀层局部国度(m)镀层平均厚度(m)螺纹件*仝62025直径64050其他制件厚度V33545厚度345553.0.11内衬聚乙烯水池(箱)使用的抗菌剂应为纳米银离子抗菌剂，其性能应符合现行行业标准无机抗菌剂-性能及评价HG/T3794的规定。【条文说明】3.0.11纳米银离子抗菌剂是一种无机银系抗菌剂，其有效成分为可溶性硅酸盐载银抗菌剂，纳米银离子抗菌剂专为透明或半透明聚乙烯(PE)制品设计的抗菌母粒，广泛用于聚乙烯(PE)膜、聚乙烯(PE)板材和聚乙烯(PE)管件、管材等透明或半透明制品。纳米银离子抗菌剂经严格调整其折光率与聚乙烯(PE)树脂接近（约为1.56-1.59）,通过其颗粒形状和尺寸的调整将无机抗菌透明制品的雾度降至最低，在保证抗菌性的基础上使产品透明性提高。因此，较有机抗菌母粒有更稳定的抗菌性和长效性，并且安全、环保。表4为纳米银离子抗菌剂的基本性能参数。表4纳米银离子抗菌剂的基本性能参数产品外观无色至浅灰色半透明颗粒添加用量1.DPE/HDPE树脂4.0%(重量比)60%(M1.t)物理性质软化点oo,c-uo,c熔融指数（MD7.3g/1Omin-7.5gIOmin适宜加工温度i60r-200r密度1.01cm3-I.O5cm33.0.12内衬聚乙烯板混凝土水池（箱）不锈钢固定锚片使用的不锈钢膨胀螺栓规格应为6mm×60mm,其性能应符合现行行业标准混凝土用膨胀型、扩孔型建筑锚栓JG160的要求。【条文说明】3. 0.12行业现行标准混凝土用膨胀型、扩孔型建筑锚栓JG1602004适用于金属材料制造的、用于开裂或者非开裂普通混凝土上锚固的锚栓。4设计4. 1一般规定4.1.1 内衬聚乙烯水池（箱）设计除应符合本标准规定外，尚应符合现行国家标准建筑给水排水与节水通用规范GB55020、建筑给水排水设计标准GB50015、二次供水设施卫生规范GB17051和现行行业标准二次供水工程技术规程CJJ140等相关规定。4.1.2 内衬聚乙烯水池（箱）设置应防止污废水、雨水等非饮用水的渗入和污染，并应采用保证贮水不变质、不冻结的措施。【条文说明】4.1.3 2本条主要涉及国家现行标准的相关内容：（1）国家现行标准建筑给水排水与节水通用规范GB55020-2021M3.3.1条：“生活饮用水池（箱）、水塔的设置应防止污废水、雨水等非饮用水渗入和污染，应采取保证储水不变质、不冻结的措施，且应符合下列规定：”（2）国家现行标准城镇给水排水技术规范68507882012第3.6.4条：“生活饮用水水池、水箱、水塔的设置应防止污水、废水等非饮用水的渗入和污染，并应采取保证贮水不变质、不冻结的措施”；（3）国家现行标准建筑给水排水设计标准GB50015-2019第3.3.15条：“供单体建筑的生活饮用水池（箱）应与消防用水的水池（箱）应分开设置第3.3.16条：“建筑物内的生活饮用水水池（箱）体，应采用独立结构形式，不得利用建筑物的本体结构作为水池（箱）的壁板、底板及顶盖。生活饮用水水池（箱）与消防用水水池（箱）并列设置时，应有各自独立的分隔墙”。第3.3.17条:“建筑物内的生活饮用水池（箱）及生活给水设施，不应设置于与厕所、垃圾间、污（废）水泵房、污（废）水处理机房及其他污染源毗邻的房间内；其上层不应有上述用房及浴室、盥洗室、厨房、洗衣房和其他产生污染源的房间。”（4）行业现行标准二次供水工程技术规程CJJ140-2010第6.1.2条“水池（箱）宜独立设置，且结构合理、内壁光洁、内拉筋无毛刺、不渗漏本条主要要求：保证贮水不冻结，水质不受污染，满足安全供水；福建省内般防水质污染措施有：单体建筑的生活饮用水池（箱）单独设置，不与消防水池合建；埋地式生活饮用水池（箱）周围IOm以内无化粪池、污水处理构筑物、渗水坑和堆放垃圾点等污染源，周围2m内无污水管和污染物；不利用建筑物的本体结构作为水池（箱）体，采用独立结构形式，不利用建筑物的本体结构作为水池（箱）的壁板、底板和顶盖；生活饮用水池（箱）不应设置于与厕所、垃圾间、污（废）水泵房、污（废）水处理机房及其他污染源毗邻的房间内；其上层不应有上述用房及浴室、盥洗室、厨房、洗衣房和其他产生污染源的房间；生活饮用水水池（箱）的进、出水管，溢、泄流管，通气管的设置均不能污染水质或在池（箱）内形成滞水区等。一般保证贮水不变质、不冻结的措施有：设置生活饮用水水池（箱）间，露天放置生活饮用水水池（箱）设置保温隔热层等。4.1.3内衬聚乙烯水池（箱）应配置安全可靠的消毒设施。【条文说明】4.1.3当贮存生活饮用水时，内衬聚乙烯水池（箱）虽然采用了添加纳米银离子抗菌剂的内衬聚乙烯（PE）的材料，但按现行国家标准建筑给水排水与节水通用规范GB55020-2021第3.3.1条、建筑给水排水设计标准GB50015-2019第3.3.20条和国家现行标准城镇给水排水技术规范GB50788-2012第3.6.7条的相关要求，仍应配置消毒设施。生活饮用水池（箱）的贮水直接与空气接触，在使用中贮水在水池（箱）中将停留一定的时间而受到污染，为了确保供水的水质满足国家生活饮用水卫生标准的要求，水池（箱）要配置消毒设施。可采用紫外线消毒器、光催化氧化灭菌设备、臭氧发生器和水池（箱）自洁消毒器等安全可靠的消毒设备，其设计和安装使用要符合相应技术标准的要求。1.1.1 1.4新建内衬聚乙烯水池（箱）应设置技防、物防安全防范和监控措施，监控摄像机应能监视到水池（箱）人孔、水池（箱）间出入口等重要位置。【条文说明】4.1.4 本条目的是为了保障水池（箱）内的水质安全，所采取的必要的技防与物防措施，并应结合远程监控平台的建设，使管理部门能及时得到水池（箱）的运行状况。水池（箱）应具有防投毒和生物进入的安全防护措施，人孔应密闭并加锁，通气管、溢流管应防止生物进入水池（箱）：监控措施包括安全防护和设施数据的监控，对水池（箱）水位、水池（箱）水质的运行状况进行远程实时监控，发现设备故障、人为破坏等不利情况及时报警、处理.4.1.5 新建内衬聚乙烯水池（箱）宜配备水质在线监测系统，并宜与城市智慧水务系统相连接。【条文说明】4.1.5水质在线监测指标包括水温、浊度、pH、余氯和电导率。水质在线监测设备选用应符合现行国家标准生活饮用水标准检验方法GB/T5750及城镇供水水质在线监测技术标准CJJ/T271规定的产品，并应按城镇供水水质在线监测技术标准CJJ/T271的规定进行定期校验。4. 1.6新建内衬聚乙烯水池（箱）宜采用混凝土基础。混凝土基础应根据水池（箱）容积、水池（箱）所处位置的基础情况由结构专业设计确定，且混凝土条形基础高度不应小于500mm,宽度不应小于300mmo【条文说明】4.1. 6混凝土基础是指素混凝土和钢筋混凝土等基础。1.1.1 1.7宜采用智能水池（箱）或在水池（箱）内设置自动清洗消毒设备。智能水池（箱）的设置应符合现行协会标准二次供水水质安全技术规程T/CECS751的有关规定，水池（箱）自动清洗消毒设备的配置应符合现行协会标准水箱自动清洗消毒设备T/CECS10125的有关规定。【条文说明】4.1.7 智能水池（箱）具有自动保持水质、安全防护、远程监测和数据传输的功能，使得供水系统的运营更加安全、智能和便捷化。现行国家标准二次供水设施卫生规范GB17051规定：生活水池、水箱每季度需要清洗一次；水箱清洗工作量大，在水箱内部设置有拉筋的情况卜.不便清洗且很难清洗干净，故提出水池、水箱宜设置水箱自动清洗消毒设备，以减少人工清洗工作量，确保水池、水箱清洁卫生。4.1.8 内衬聚乙烯水池（箱）应根据抗震设防烈度、建筑使用功能、房屋高度、结构类型和变形特征、附属设备所处的位置和运行要求等，按现行国家标准建筑与市政工程抗震通用规范GB55002、建筑抗震设计规范GB50011和建筑机电工程抗震设计规范GB50981的相关规定设置相应的抗震措施。【条文说明】4.1.8在抗震设防烈度为6度及6度以上地区，应对内衬聚乙烯水池（箱）及其配套管道进行抗震设计。内衬聚乙烯水池（箱）的抗震设防烈度可按现行国家标准建筑抗震设计规范GB50011和有关规定选用，并可采用相应于抗震设防烈度的设计基本地震加速度和设计特征周期。建筑场地为I类时，甲、乙类建筑的内衬聚乙烯水池（箱）应按本地区抗震设防烈度的要求采取抗震构造措施；丙类建筑的水箱可按本地区抗震设防烈度降低度的要求采取抗震构造措施,但6度时仍应按本地区抗震设防烈度的要求采取抗震构造措施。建筑场地为HI、IV类时，对设计基本地震加速度为0.15g和0.3Og的地区，内衬聚乙烯水池（箱）宜分别按8度（0.20g）和9度（0.40g）的要求采取抗震构造措施。水池（箱）宜采用方型水箱；低位水池（箱）等设施宜布置在地下室或底层。即有地下室时宜布置在地下室，无地下室时宜布置在底层。高位水箱（池）及机房应布置在建筑平面的中心。运行时不产生振动的水箱（池）的基础底座或本体应与结构底板、楼板牢固固定，以防地震时倾斜、倾倒。内衬聚乙烯水池（箱）的固定应符合下列规定：基座或连接件应能将内衬聚乙烯水池（箱）承受的地震作用全部传递到建筑结构上。建筑结构中用以固定水箱设施的预埋件、锚固件，应能承担水箱设施传给主体结构的地震作用。8度及8度以上的抗震设防的内衬聚乙烯水池（箱），底部应与地面牢固固定，膨胀螺栓或螺栓应固定在垫层下的结构楼板上。对于无法用螺栓与地面连接的水箱设施，应用1.型抗震防滑角铁进行限位。内衬聚乙烯水池（箱）底部采用膨胀螺栓或螺栓固定在结构楼板上时，地脚螺栓的规格尺寸应根据其所承受的拉力和剪力计算确定。对于无法用螺栓与地面连接的水箱设备,应用1.型抗震防滑角铁进行限位。4.1.9内衬聚乙烯水池（箱）应按现行国家标准建筑物防雷设计规范GB50057的相关规定设置防雷保护措施。内衬聚乙烯水池（箱）所有可触及的导电部件和内部钢筋等都应作等电位连接，并应有可靠接地措施。【条文说明】4.1.9国家现行标准城镇给水排水技术规范GB50788-2012第7.3.3条：“城镇给水排水构筑物和机电设备应按国家现行相关标准的规定采取防宙保护措施”；第7.3.3条：“盛水构筑物上所有可触及的导电部件和构筑物内部钢筋等都应作等电位连接，并应可靠接地:目的在于保护人员、构筑物和设备的安全。4.2 水池（箱）容积4. 2.1内衬聚乙烯水池（箱）有效容积大于5011时，宜分成容积基本相等、能独立运行的两格（座）。【条文说明】5. 2.1此条是依据现行国家标准建筑给水排水设计标准GB50015的相关要求编写的。目的是内衬聚乙烯水池（箱）的清洗与检修时，保证供水安全。当采用两格（座）设置时，单格（座）容积可不受50m3的限制。6. 2.2当作为小区生活用水水池（箱）时，内衬聚乙烯水池（箱）有效容积应根据生活用水调节量和安全贮水量等确定，并应符合下列规定：1生活用水调节量应按流入量和供出量的变化曲线经计算确定，资料不足时可按小区加压供水系统的最高日生活用水量的15%20%确定；2安全贮水量应根据城镇供水制度、供水可靠程度及小区对供水的保证要求确定。【条文说明】7. 2.2此条是依据现行国家标准建筑给水排水设计标准GB50015的相关要求编写的。8. 2.3当作为建筑物内生活用水水池（箱）时，内衬聚乙烯水池18（箱）有效容积应符合下列规定：1低位水池（箱）有效容积应按进水量与用水量变化曲线经计算确定；当资料不足时，宜按建筑物最高日用水量的20%25%确定；2由城镇给水管网夜间直接进水的高位水池（箱）的生活用水调节容积，宜按用水人数和最高日用水定额确定；由水泵联动提升进水的水池（箱）的生活用水调节容积，不宜小于最大用水时水量的50%；3生活用水中间水池（箱）调节容积应按水池（箱）供水部分和转输部分水量之和确定；供水水量的调节容积，不宜小于供水服务区域楼层最大时用水量的50%;转输水量的调节容积，应按提升水泵3min5min的流量确定；当中间水池（箱）无供水部分生活调节容积时,转输水量的调节容积宜按提升水泵5min10min的流量确定。【条文说明】9. 2.3此条是依据现行国家标准建筑给水排水设计标准GB50015的相关要求编写的。10. 2.4内衬聚乙烯水池（箱）宜具有储水水龄控制功能。【条文说明】11. 2.4水龄控制装置通过水池（箱）补水管上安装流量仪表统计用水量并进行实时监测流量，再通过用水量变化曲线和进水管上机械及电气双重控制阀控制水池（箱）内的储水容积，缩短水的更新周期，保证用户用水的水质指标。4.3 水池（箱）布置4.4 3.1内衬聚乙烯水池（箱）设置应符合下列规定：1水池（箱）应设置在无污染、不结冻、通风良好、有排水设施的专用房间内；室外设置的水池（箱）及管道应采取防冻、隔热措施；2水池（箱）不应设置在厕所、污（废）水处理机房、雨水处理机房、污（废）水泵房、垃圾间及其他污染源毗邻的房间；水池（箱）上层不应有上述用房及浴室、盥洗室、厨房、洗衣房和其他产生污染源的房间；3水池（箱）上方不得穿越排水管道；水池（箱）周围2m内不得有污水管和污染物；4水池（箱）不得与其他用水水池（箱）共用池（箱）壁，且两座池（箱）壁的自由间距不宜小于150mm：5水池（箱）不应毗邻配变电所或在其上方，不宜毗邻有安静要求的房间或在其下方；6水池（箱）外壁与建筑本体结构墙面或其他池壁之间的净距，应满足施工或装配的要求，无管道的侧面，净距不宜小于0.7m：安装有管道的侧面，净距不宜小于1.om,且管道外壁与建筑本体墙面之间的通道宽度不宜小于0.6m；设有人孔的池顶，顶板面与上面建筑本体板底的净空不应小于0.8m；当有管道敷设时，水池（箱）底板与地面净距不宜小于0.8m。【条文说明】4.3.1此条是依据现行国家标准建筑给水排水设计标准GB50015的相关要求编写的。主要目的：1建筑物内的生活用水水池（箱）设置在通风良好、无污染房间的目的，是为了改善水池（箱）周围的卫生环境，保护水池（箱）内的水质。室外设置的水池（箱）如不采取隔热措施，会存在受阳光照射而水温升高的问题，将导致水池（箱）内水的余氯加速挥发，细菌繁殖加快，水质受至犷热污染“，一旦引发“军团病”，将威胁到用户的生命安全；2生活饮用水水池（箱）应设置有分隔墙分隔的房间内，并对毗邻的房间提出严格的要求，目的是保证生活饮用水水池（箱）的水质。生活饮用水水池（箱）上方应是洁净且干燥的用房，不能有需经常冲洗地方的用房，在上层即使采用同层排水系统也不可以，以防楼板产生渗漏时污染生活饮用水水质；3生活饮用水水池（箱）上方不允许穿越排水管道，为了保证水质安全。周围2m以内若有污水管和污染物时应采取有效的防污染措施；4两种水池（箱）壁之间留有一定的自由间距，一方面可保证水池（箱）漏水等自由排出，另方面可有效保证其他用水不渗入生活饮用水水池（箱）内：5水池（箱）不应毗邻配变电所或在其上方，不宜毗邻居住用房或在其下方，除了防止水池（箱）渗漏造成损害外，还考虑水池（箱）产生的噪声对周围房间的影响，所以其他有安静要求的房间，如居住用房、办公用房、教学用房等也不宜与水池（箱）毗邻或在其下方；6水池（箱）周围间距要求是为便于水池（箱）的安装、维护和修复。4.3.2钢塑复合非焊接装配式水池（箱）不应围绕结构柱或剪力墙设置。【条文说明】4.3.2钢塑复合非焊接装配式水池（箱）围绕结构柱或剪力墙设置不利于水池（箱）安装、维护和管理。因此，规定水池（箱）不应围绕结构柱或剪力墙布设。4.3.3钢塑复合非焊接装配式水池（箱）应按50Omm为模数进行设置。常用标准模块规格见附录A。【条文说明】4.3.3钢塑复合非焊接装配式水池（箱）是成品装配式水池（箱），故设计与安装等均应满足模数要求。4.4.1内衬聚乙烯水池（箱）应设进水管、出水管、溢流管、泄水管、通气管、信号装置、人孔和人孔盖等，并应符合下列要求：1进、出水管应分别设置，进、出水管上应设置阀门，进水管上应安装具有手动功能的电动阀门；2当利用城镇给水管网压力直接进水时,应设置自动水位控制阀，控制阀直径应与进水管管径相同；当采用直接作用式浮球阀时，不宜少于两个，且进水管标高应一致；3当水池（箱）采用水泵加压进水时，应设置水池（箱）水位自动控制水泵开、停的装置；当一组水泵供给多座水池（箱）进水时，在各个水池（箱）进水管上宜装设电讯号控制阀，由水位监控设备实现自动控制；4溢流管宜采用水平喇叭口集水;喇叭口下的垂直管段长度不宜小于4倍溢流管管径；溢流管的管径应按能排泄水池（箱）的最大入流量确定，并宜比进水管
