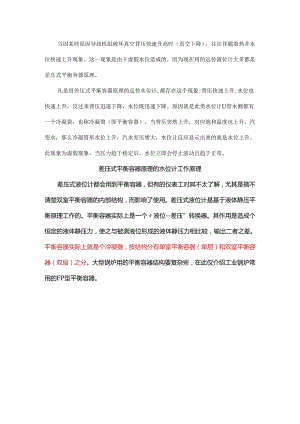

为什么机组真空快速降低同时热井水位快速升高？.docx

当因某些原因导致机组破坏真空背压快速升高时（真空下降），往往伴随着热井水位快速上升现象。这一现象是由于虚假水位造成的。因为现在用的远传液位计大多都是差压式平衡容器原理。凡是用差压式平衡容器原理的远传水位计,都存在这个现象:背压快速上升,水位也快速上升，反过来背压迅速下降，水位既迅速下降。原因就是此类水位计U管水侧都有一个冷凝袋，也称冷凝筒（即平衡容器），当背压突然上升，对应饱和温度也上升，汽变水，那么冷凝筒里水位上升，汽水差压增大，水位计反应显示出来的就是水位上升。此现象为虚假现象，当压力趋于稳定后，水位立即会停止波动且趋于正常。差压式平衡容器原理的水位计工作原理差压式液位计都会用到平衡容器，但有的仪表工对其不太了解，尤其是搞不清楚双室平衡容器的内部结构，而影响了使用。差压式液位计是基于液体静压平衡原理工作的。平衡容器实际上是一个液位-差压”转换器。其作用是造成个恒定的液体静压力，使之与被测液位形成的液体静压力相比较，输出二者之差。平衡容器实际上就是个冷凝器，按结构分有单室平衡容器（单层）和双室平衡容器（双层）之分。大型锅炉用的平衡容器结构要复杂些，在此仅介绍工业锅炉常用的FP型平衡容器。平衡容器冷水或其他液体堵失至受送卷单室平衡容器结构图单室平衡容器的结构较简单，如图所示。测量低压容器的液位时，当容器内外温差大，或气相容易凝结成液体时，如除氧水箱的水位，大多采用单室平衡容器进行测量。测量前应根据所测介质的性质，把平衡容器的堵头拆开，灌入冷水或其他液体。对一些化工生产的有毒有害场合平衡容器内装的是隔离液。双室平衡容器的结构如下图所示。测量锅炉汽包水位采用双室平衡容器，平衡容器由内外两层容室构成。平衡器的外层容室与锅炉汽包的蒸汽相连且充满了冷凝水；内层容室经平衡器下侧导压管与锅炉汽包的水相连，使用的是连通器原理，所以内层容室水位高度跟随汽包水位而变化。这样结构的双层容器保证了外层容室和内层容室的水温基本相等，因而可以减少由于温度不同所产生的测量误差。平衡器的外层容室与锅炉汽包的蒸汽相连,外层容室内充满了冷凝水；当外层容室的水面低于平衡器上端导压管时，靠汽包蒸汽的冷凝水补充，当水面高于平衡器上端导压管时，水经导压管流入锅炉汽包，使外层容室水位高度始终保持不变。内层容室经平衡器下侧导压管与锅炉汽包的水相连，其水位高度随汽包的水位变化而变化。如果蒸汽的压力、温度参数恒定时，差压变送器的输出信号仅与锅炉汽包的水位有关。炉汽值中-A-ItRR三ttBftftl100HftS三tt<vXKKTBWBeviR对于低压锅炉，由于内层容器内水的密度近似等于饱和温度下水的密度，所以双室平衡容器内层容器中的水柱高度也就等于汽包中的实际水位高度。由于平衡器外层容室与差压变送器的低压侧连接,内层容室与差压变送器高压侧连接。此时H、1.之间产生的差压为：P=1.pl-p2H+(1.-H)pQ由于p1=p2故4P=1.PI-HPl-(1.-H)pQ=(1.-H)×(pl-pQ)上式就是“水位一差压”的转换关系算式。也就是说用双室平衡容器测量水位时，其工作原理就是利用液体静压力原理，把汽包质量水位转换成差压，经差压变送器再将差压转换为电流信号送至显示控制仪表或DCS系统。说明：为了理解问题方便，上述例子中差压AP都是指水柱高度，在实际应用中是要将其换算为Pa的，只要再乘上当地的重力加速度gBP11T,BPP=g(1.-H)×(pl-pQ)对于许多中、小型工业锅炉，由于其饱和蒸汽的压力不高，所以大多是按Pl=PQ来处理的，这时差压就是内层容室水位的高度了，即AP=PlHg
