工业厂房临电施工方案.doc

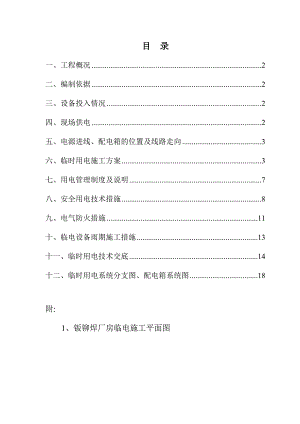

目 录一、工程概况2二、编制依据2三、设备投入情况2四、现场供电2五、电源进线、配电箱的位置及线路走向3六、临时用电施工方案3七、用电管理制度及说明7八、安全用电技术措施8九、电气防火措施11十、临电设备雨期施工措施13十一、临时用电技术交底14十二、临时用电系统分支图、配电箱系统图18附: 1、钣铆焊厂房临电施工平面图一、工程概况某某厂房为工业厂房。本建筑物主厂房一层，辅楼六层，地下一层，总建筑面积为25762.42 m2。设一座10/0.4KV内附式变电所一座。二、编制依据本临时用电施工组织设计依据JGJ462005施工现场临时用电安全技术规范要求及施工现场具体情况而编制。三、设备投入情况施工现场内主要机械用电负荷表序号名 称型号功率（KW）数量（台）总容量（KW）1塔吊55146021202电焊机BX630-3002461443套丝机TS40-42.224.44钢筋切断机GJ5-407.52155钢筋弯曲机GJ7-402.825.66钢筋调直机JK-3111117钢筋直螺纹套丝机46248插入式振动器ZX501.155.59搅拌机C-0761-15.521110打夯机HW-3232611木工圆锯MJ10431312电刨MB-503A41413现场照明（镝灯）自定382414现场照明（碘钨灯）自定1151515现场办公室32678四、现场供电施工用电由现场变压器（500KVA）供给380/220V三相五线制供电，电压稳定，保证正常供电。电缆经埋地敷设由配电室引至现场总箱，经各分配电箱、开关箱引至现场施工用电设备。施工现场采用TN-S供电方式，三级配电，两级保护。五、电源进线、配电箱的位置及线路走向根据现场具体情况，进线电源由变压器开关箱分出两路至两个总配电箱总A、总B。总A引出四路至分A-1、分A-2、分A-3、A-4四个分配电箱，分A-1提供塔吊用电；分A-2提供办公区用电； 分A-3引出提供钢筋加工区、木工棚、搅拌机用电；分箱A-4提供现场用电，总B引出四路至分B-1、B-2、B-3、B-4四个分箱，分B-1提供塔吊用电，分B-2、B-3、B-4提供现场用电。总配电箱安装在靠近电源的地区；分配电箱安装在用电设备负荷相对集中的地区；开关箱由分配电箱配电，且分配电箱与开关箱的距离不得超过30m，如分配电箱与开关箱的距离超过30m，中间加过度箱过度。开关箱与其控制的固定式用电设备距离不超过3米的地方。固定式配电箱、开关箱的下底与地面的垂直距离应不大于1.3m小于1.5m；移动式分配电箱、开关箱的下底与地面的垂直距离宜大于0.6m、小于1.5m。所有配电箱应标明其名称、用途，并作出分路标记，且有专人负责。本工程中配电线路采用YC橡套软电缆埋地敷设方式，其走向为按最短的距离敷设。 六、临时用电施工方案1、 临时用电施工方案设计临时用电系统依据JGJ46-2005标准采用三相五线制，电力线路中采用TN-S保护系统，同时做重复接地。同一台电气设备的重复接地与防雷接地使用同一个接地体，接地电阻应符合重复接地电阻值的要求。重复接地装置的接地电阻值应不大于4。施工现场所有用电设备均要有保护接地装置，在设备负荷线的首端处设置漏电保护装置。临电设施、闸箱配备采用三级配电，两级漏电保护的模式，临时用电设备做到一机一闸一漏一箱。漏电保护器使用经认证厂家生产的合格产品，临时用电系统内PE线和N线要严格分开。2、负荷计算（1）施工现场用电计算1本工程总用电容量按下面公式计算：Pjs=KX×Ps （kW）Qjs=Pjs×tg (kvar)Sjs=(Pjs2+Qjs2)1/2 (kVA)式中PjS QjS SjS为设备的有功、无功、视在计算负荷；PS用电设备额定功率（KW）；KX用电设备需用系数；COS电动机的平均功率因数；tg 功率因数角正切值。2负荷计算、导线截面选择电动机组：选Kx=0.6； tg=1.08；cos=0.681）塔吊2台：S1=2×60=120 Kwjs1=Kx×S1=0.6×120=72 kWQjs1 =js1×tg=72×1.08=77.76 kvar2）钢筋加工区：（钢筋直螺纹套丝机6台、切断机2台、弯曲机2台、调直机1台）S2=6×4+2×7.5+2×2.8+1×11=55.6 kWjs2=Kx×S2=0.6×55.6=33.36 kWQjs2 =js2×tg=33.36×1.08=36.03 kvar3）木工棚：（木工圆锯2台、电刨1台）S3=1×3+1×4=7kWjs3=Kx×S3=0.6×7=4.2kWQjs3 =js3×tg=4.2×1.08=4.54 kvar4）搅拌机2台：S4=2×5.5=11kWjs4=Kx×S4=0.6×11=6.6 kWQjs4 =js4×tg=6.6×1.08=7.13 kvar5）施工现场：（套丝机2台、打夯机2台、直插式振动器5台）S5=2×2.2+2×3+5×1.1=15.9kWjs5=Kx×S5=0.6×15.9=9.54 kWQjs5 =js5×tg=9.54×1.08=10.30 kvar电焊机组：（施工现场：电焊机6台）选kx=0.4； tg=1.08；cos=0.68s6=6×24=144 kWjs6=Kx×s6=0.4×144=57.6 kWQjs6=js6×tg=57.6×1.08=62.21 kvar现场照明：js7=8×3+15×1=39 kW办公室用电：js8=3*26=78 kW总负荷计算 : 干线同期系数取k=0.6js=×jsjs=×js js=(js2+js2)1/2发热条件选择导线截面：c =js/1.732×0.38×cos1）分A-1、B-1 js=38.88 KWc=86.87A2）分A-2js=46.8 KWc=105 A3）分A-3js=36.35 KWc=81 A4）分箱A-4、B-2、B-3、B-4提供现场用电js=23.47KWc=53 A（3）总进线电缆选择由于上述计算只是在所有用电设备全部投入使用的情况下所得的数值，考虑到不同用电设备的暂栽率，经上面负荷计算决定总进线（总A、总B）均选用YJV3×120+2×95电缆。根据现场需要用电的设备投入实际情况，电缆选择如下：总箱A引至分箱A-1的电缆选用YJVYJV3×50+2×35；引至分箱A-2、A-3的电缆选用YJV3×95+2×70；引至分箱A-4的电缆选用YJV3×70+2×50，总箱B分箱B-1的电缆选用YJVYJV3×50+2×35；引至分箱B-2、B-3、B-4的电缆选用YJV3×70+2×50。现场布线需注意事项施工现场的布线，考虑了用电安全可靠、节省物资器材，施工方便，不妨碍交通运输及施工用电设备要求等因素。（1） 振捣器和电焊机配电盘布置在使用地点附近。（2） 兼顾施工用的临时施工棚和路灯等照明。（3） 严禁将电缆敷设于重型汽车经过的专用车道下方。七、用电管理制度及说明（一）安装、维修或拆除临时用电工程，由专业电工完成。电工等级应同工程的难易程度和技术复杂性相适应。（二）各类用电人员应做到：1、掌握安全用电基本知识和所用设备的性能。2、使用设备前必须按规定穿戴和配备好相应的劳动保护用品；并检查电气装置和保护设施是否完好，严禁设备带病运转。3、停用的设备必须拉闸断电，锁好开关箱。4、负责保护所用设备的负荷线、保护零线和开关箱。发现问题，及时报告解决。5、搬迁或移动用电设备，必须经电工切断电源并做妥善处理后进行。（三）施工现场与周围环境：1、在建工程不得在低压线路的下方施工，低压线路下方不得搭设作业棚，建造生活设施或堆放构件、架具、材料及其它杂物等。2、在建工程（含脚手架具）的外侧边缘与外电架空线路的边线之间的最小安全操作距离为6m，且上下脚手架斜道禁止搭设在有外电线路一侧。3、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面垂直距离不小于7m。4、对2、3条中规定的距离达不到时，必须采取防护措施，增设屏障、遮拦、围栏或保护网，并悬挂醒目的警告标志牌。（四）接地与防雷1、在施工现场专用的中性点直接接地的电力线路必须采用TN-S接地保护系统。2、施工现场的电力系统严禁利用大地作零线。3、作防雷接地的电气设备，必须同时做重复接地。同一台电气设备的重复接地与防雷接地可使用同一个接地体，接地电阻应符合重复接地电阻值的要求。4、正常情况下，电气设备不带电的外漏导电部分需要作保护接零。5、保护零线必须在总配电箱处做重复接地，其重复接地装置的接地电阻值应不大于4。6、施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置。7、对临电设施、闸箱配备要规范化，必须达到三级配电，两级保护的基本要求，保护接零和工作接零严格分开。8、线缆埋地时距离基坑边缘应大于0.6米。八、安全用电技术措施 1、临时用电施工管理人员体系临时用电施工管理小组成员如下：班长：穆子成组员：隋锦明2、 安装、操作、保养、维修制度安装：临电安装时应由技术员向施工员交底，再由施工员安排操作者具体实施安装，最后由质检员检查合格后方可投入使用。操作：操作时应有两人，一人操作一人监护，严禁一人操作无监护人，且这两人必须是专业电工。电工操作前必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。如停电检修，必须先将前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。所有配电箱、开关箱在使用过程中必须按下述操作顺序操作：送电操作顺序为：总配电箱分配电箱开关箱；停电操作顺序为：开关箱分配电箱总配电箱（出现电气故障的紧急情况除外，当出现电气故障的紧急情况时，要立即找维修电工修理，不要自行操作）。施工现场停止作业一小时以上时，应将动力开关箱断电上锁。临电系统保养、维修：所有配电箱应标明其标号、用途，并做出分路标记。所有配电箱、开关箱门应配锁，配电箱和开关箱应有专人负责。所有配电箱、开关箱应每周进行检查和维修一次，检查其漏电试验按钮是否灵活。配电箱、开关箱内不得放置任何杂物，并要经常保持清洁。配电箱、开关箱内不得挂接其它临时用电设备。配电箱、开关箱的进线和出线不得承受外力，严禁与金属尖锐断口和强腐蚀介质接触。配电箱、开关箱内设备如发生损坏需要更换时，严禁使用与原设备不符的设备代替。3、 电气设备安装、验收 所有配电箱、开关箱应购买成套设备，其厂家应具备应有的资质，并经进厂检验合格后方可投入使用。如果自己加工应按照规范要求加工，加工完成后经质检员检验合格后再使用。所有配电箱、开关箱安装时应符合下列原则：总配电箱应安装在靠近电源的地区；分配电箱安装在用电设备负荷相对集中的地方；开关箱应由本级配电箱配电，且分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备距离不超过3米的地方。固定式配电箱、开关箱的下底与地面的垂直距离应不大于1.3m、小于1.5m；移动式分配电箱、开关箱的下底与地面的垂直距离宜大于0.6m、小于1.5m。且箱体周围有足够的操作空间。4、 用电安全责任制 掌握安全用电基本知识和用电设备的性能。 使用设备前必须按规定穿戴和配备好相应的劳动保护用品，并检查电气装置和保护设施是否完好。严禁设备带“病”运转。 停电的设备必须拉闸断电，锁好箱体。 保护所有用电设备的负荷线、保护零线和开关箱。发现问题，及时报告解决。 搬迁或移动用电设备，须经电工切断电源并妥善处理后方可进行。5、 安全用电检查检查工作应按分部、分项工程进行，对不安全因素，必须及时进行处理，并履行复查验收手续。临时用电的定期检查时间：操作员每周施工现场每月检查一次；基层公司每季一次。基层公司检查时，应复查接地电阻值。6、 临时用电安全措施电工进行临时用电的施工、维修及试验时，要穿戴好防护用具，穿绝缘鞋、戴绝缘手套，而且必须使用电工绝缘工具。下雨及打雷天气不进行室外作业，平时定期对临时用电设备检修、维修，并做好相应记录。如停电检修，必须先将前一级相应的电源开关分闸断开，实现其控制的下一级回路断电，并悬挂停电标志牌，严禁带电作业。九、电气防火措施（一）电气防火技术措施（1）电气线路的防火措施1、所有的临电设备严禁安装在易燃易爆场所，所有送电线路应提前做好绝缘测试，且对临电系统定时进行复查、维修，如发现有线路有异常现象，要及时查明原因，对异常线路维修或更换。2、所有临电配电设备、线路严禁超负荷运行及线路短路现象，以免引起线路过负荷而发生电气火灾，所有负荷线首端加漏电保护器。3、如遇紧急情况需切断电源线时，剪断电源的位置要在电源方向有支持物的附近，防止电线落下时造成接地短路和发生触电伤人，及引起跨步电压触电危险，且相线与地线要在不同部位剪断，以防止线路短路。4、如有线路发生火灾，要首先对总配电箱断电，严禁未切断电源时用导电的灭火剂（如喷射水流、泡沫灭火剂等）进行喷射，以免造成触电事故。切断电源时要采用适当的绝缘工具（绝缘操作棒或干燥的木棍或戴橡胶绝缘手套），以防切断电源时触电，并及时进行对相应部位线路灭火及其它线路进行检查，以消除暗藏隐患。（2）照明灯具的防火措施1、所有照明器具使用时，其周围不应有易燃易爆物品，尤其是大功率的照明器具，以免因大功率照明器具产生的高温造成火灾或爆炸。 2、距地高度低于2.4米的灯具要加地线，以防发生触电。 3、如发现有不能正常使用的照明器具及开关，需要及时维修或更换，对于经常移动的照明线路要经常检查导线接线是否牢固，以免因线路接触不良等情况而引发火灾。（3）电动机的防火措施1、电动机要定期对其检查是否有异常现象，如发热过高、异常噪音等，根据具体情况及时对其维修。 2、如电动机发生火灾，注意不能用黄砂、泥土、水、干粉灭火，可用二氧化碳灭火器灭火，以免矿物性物质落入设备内部，损伤电机绝缘。当火扑灭后，电机内部如有沙子等异物一定要清除干净，以免烧坏电机，造成更严重的后果。（4）电热设备的防火措施 1、对于现场的电热设备（热水器、电暖气等），要定期对其检查维修，尤其对其接地、电源线路连接要经常检查，以免因线路接触不良或漏电造成火灾或触电。 2、当使用电暖气、电炉等电热设备时，除注意检查其线路连接是否良好外，还要注意不能使其长期处于通电状态。 3、如电暖气、电炉等电热设备发生火灾时，要首先对其断电再灭火。（5）电焊的防火措施电焊使用前应先由专业焊工到安全员处开具用火证明，使用时应有看火人，更应有灭火设备（二氧化碳灭火器等），且其周围不能有易燃易爆物品。（6）雷电火灾防范措施 1、对于室外的用电设备除了做防雷保护接地外，还要考虑到夏天雷雨天气因素，故当雷雨天气时，置于室外的用电设备尽量不要使用，如需使用时，操作人员要远离用电设备。 2、当用电设备遭到雷击发生火灾时，要及时断开用电设备电源，不能用水或泥砂灭火。（二）电气防火组织措施 1、加强易燃、易爆、强腐蚀介质的管理。 2、提高所有人员的防火则任心，加强电气防火重点场所的管理，并设置禁止烟火标记。 3、应经常对所有现场人员进行电气防火知识教育和宣传，提高各类人员电气防火自觉性。 4、建立健全电气防火检查制度，发现问题及时解决。 5、强化电气防火领导制度，建立电气防火队伍。上述电气防火组织措施可与一般防火组织措施一并考虑。十、临电设备雨期施工措施雨季来临前应在配电箱上方搭设防雨棚，防止配电箱受潮受淋，在周围增设遮拦、围栏或保护网，并悬挂醒目的警告标志牌。在架设防护设施时，应有电气工程技术人员或专职安全人员负责监护。配电箱应装设在干燥、通风及常温场所；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所，否则，必须作防护处理。在夏季施工中应注意配电箱的防雨、防雷保护。配电箱应装设端正、牢固，移动式配电箱应装设在坚固的支架上。固定式配电箱的下底与地面的垂直距离应大于1.3m小于1.5m；移动式配电箱的下底与地面的垂直距离宜大于0.6m小于1.5m。配电箱周围应有足够二人同时工作的空间和通道，不得放置任何杂物，并应经常保持整洁。配电箱门应配锁，并由专人负责管理。大风、暴雨之后配电箱应检查或维修一次。维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。对配电箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。十一、临时用电技术交底1、防雷与接地本工程施工现场采用TNS接地保护系统。电气设备的金属外壳必须与专用保护接地线相连。专用零线应由工作接地线、第一级漏电保护器的零线引出。 本施工现场的电气设备和避雷装置采用人工接地装置及自然接地体共用的接地方式。 保护零线应单独敷设，不能用重复接地线与保护零线相连。保护零线的截面不小于工作零线的截面，同时满足机械强度的要求。与电气设备相连的保护接地线为截面不小于2.5平方毫米的多股绝缘铜线，保护接地线统一采用黄/绿双色线，在任何情况下不能使用黄/绿双色线做负荷线使用。 在正常情况下，下列电气设备不带电的外露导电部分要做保护接零：电机、电气照明器具、手持电动工具的金属外壳；电气设备传动装置的金属部件；配电屏与控制屏的金属框架；电力线路的金属保护管。 接地与接地电阻当电源进线进入到总配电箱时其保护零线做重复接地。如果总配电箱距离分配电箱、分配电箱距离开关箱超过30米时应在分配电箱处及开关箱处将保护零线做重复接地。保护零线的接地电阻不应大于10，电气设备的接地电阻不大于4，整个施工现场的重复接地并联电阻不大于10。电气设备用专用的芯线作为其保护地线，此芯线严禁有工作电流通过。手持电动工具的保护零线，应在绝缘良好的多股铜线橡皮电缆内，其截面不得小于1.5mm2，其芯线为黄/绿双色线。现场所有用电设备，除作保护零线外，必须在设备负荷线首端处设置漏电保护装置。每一接地装置的接地线采用二根以上导体，在不同点与接地装置做电气连接。垂直接地体要采用角钢、钢管或圆钢。 防雷 施工现场的塔吊、室外电梯等高大的机械设备，因周围无别的防雷装置可以保护，所以要安装防雷装置即在塔吊顶部装设避雷针。在塔吊、室外电梯顶端设避雷针，其保护范围按60O计算能够保护其它设备，且当建筑物的防雷引下线可利用机械本身的金属结构体，但要保证电气连接。机械上的避雷针长度为1.5米。安装避雷针的机械设备所用的动力、照明等线路，采用钢管敷设，并将钢管与该机械设备的金属结构体做电气连接。塔吊防雷接地采用40×4镀锌扁钢将塔吊基础底座与建筑四周防雷接地扁钢做可靠焊接，焊接长度为10cm，塔吊防雷接地电阻要小于4。2、配电线路 室外配线：本工程所有配电干线（从总配电箱到分配电箱、从分配电箱到开关箱及从开关箱到固定设备的配电线路）均采用电缆输电，电缆埋地敷设，严禁沿地面明敷设，并应避免机械损伤和介质腐蚀。电缆室外直接敷设的深度应不小于0.6米，并在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。电缆穿越建筑物、道路及易受机械损伤的场所及引出地面2米高度到地下0.2米处，必须架设防护套管。埋地敷设的电缆接头要设于地面上的接线盒内，且接线盒能防水、防尘、防机械损伤、远离易燃、易爆、易腐蚀场所。电缆接头牢固可靠，并做绝缘包扎，保持绝缘强度，不得承受张力。室内配线：室内配线必须采用绝缘导线，采用瓷瓶、瓷夹等敷设，距地面高度不得小于2.5米。进户线过墙应加保护管，距地面不小于2.5米，并应采取进户管管口弯头方向向下等防雨措施。室内配线所用导线截面应根据用电设备的计算负荷来确定，但铜线截面应不小于1.5mm2。3、配电箱及开关箱配电箱及开关箱的位置：总配电箱应设在靠近电源的地区，本工程中由变压器开关箱引出两路电源YJV3×120+2×95分别接总箱A、B，再由总配电箱引至分配电箱，分配电箱设置在用电设备负荷相对集中的地区，分配电箱引出开关箱，分配电箱距离开关箱不得超过30米；开关箱引出电源给用电设备供电，开关箱应与其控制的固定使用设备的水平距离不能超过3米。配电箱及开关箱周围应有供二人同时工作的空间和通道。不得堆放任何防碍操作、维修的物品，不得有灌木、杂草。配电箱及开关箱应购买具有相应资格的生产厂家所生产的箱子。配电箱及开关箱要装设端正、牢固、移动式配电箱应装设在坚固的支架上。固定式配电箱及开关箱的下底与地面的垂直距离为1.4米。配电箱的电器应安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体应做电气连接。配电箱及开关箱内连线采用绝缘导线，接头不松动、不得有外露带电部分。配电箱及开关箱箱体及内部所有不应带电的部分都必须作保护接零，保护接零线应通过接线端子板相连。 电气装置的选择：配电箱及开关箱内的电器必须接触可靠、动作完好，不准使用破损、不合格的电器。配电箱及开关箱内总开关的额定电流值，动作整定值与分路开关电器的额定电流值、动作整定值相适合。每台设备应有专用开关箱，必须实行“一机一闸一箱”制度。进出配电箱及开关箱的导线不得与箱体直接连接。移动式配电箱及开关箱的进出线必须采用橡皮绝缘电缆。进入开关箱的电源线严禁插销连接。 使用及维护 ：所有配电箱应表明其名称、用途，并做出分路标记。所有配电箱门应配锁，配电箱和开关箱应有专人负责。所有配电箱、开关箱应每月检查和维修一次。配电箱、开关箱内不得挂接其它临时用电设备。配电箱、开关箱的进线和出线不得承受外力。严禁与金属尖锐断口和强腐蚀介质接触。配电箱、开关箱内设备如发生损坏需要更换时，严禁使用与原设备不符的设备代替。电工操作前必须穿戴绝鞋、手套，必须使用电工绝缘工具。如停电检修，必须先将前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。所有配电箱、开关箱在使用过程中必须按下列操作顺序操作：a、送电操作顺序为：总配电箱分配电箱开关箱；b、停电操作顺序为：开关箱分配电箱总配电箱（出现电气故障紧急情况除外）。施工现场停止作业一小时以上时，应将动力开关箱断电上锁。4、照明照明供电：本工程临电照明除镝灯为380V外，其余均为220V供电。对于照明系统中的每一个单相回路上，灯具和插座数量不宜超过25个，并装设漏电保护器且其额定电流为15A及以下。照明装置：照明灯具的金属外壳必须作保护接零。单相同路的照明开关，箱内必须装设漏电保护器。室外灯具距地面不得小于2.4米，如低于2.4米需加装地线。镝灯安装高度在5米以上，灯线应在接线柱上固定。裸口灯头及接线应符合下列要求：相线接在与中心触头相连的一端，零线接在与罗纹口相连的一端；灯头的绝缘外壳不得有损伤和漏电。灯具内的接线必须牢固。灯具外的接线必须做可靠的绝缘包扎。临时工程的照明灯具宜采用拉线开关。拉线开关距地面23米，距门边1520厘米。电器灯具的相线必须经开关控制，不得将相线直接引入灯具。十二、临时用电系统分支图、配电箱系统图（一）临时用电配电箱分支图变电室 总箱B总箱A 分箱B-4分箱B-3分箱B-2分箱B-1分箱A-4分箱A-3分箱A-2分箱A-1 （二）配电箱系统图 1、总配电箱A系统图DZ20Y-225/3300 YJV-3*70+2*50-FCYJV-3*120+2*95 × 分箱A-1（塔吊用电）DZ20-250/3300 DZ20Y-225/3300 YJV-3*95+2*70-FC × × 分箱A-2（办公区用电） DZ20Y-225/3300 YJV-3*95+2*70-FC × 分箱A-3（加工区用电） DZ20Y-225/3300 YJV-3*70+2*50-FC× 分箱A-4（现场用电）2、总配电箱B系统图DZ20Y-225/3300 YJV-3*70+2*50-FCYJV-3*120+2*95 × 分箱B-1（塔吊用电）DZ20-250/3300 DZ20Y-225/3300 YJV-3*70+2*50-FC × × 分箱B-2（现场用电） DZ20Y-225/3300 YJV-3*70+2*50-FC × 分箱B-3（现场用电） DZ20Y-225/3300 YJV-3*70+2*50-FC× 分箱B-4（现场用电）3、分箱A-1、B-1系统图 DZL25-200/430 YC3*50+2*35-FCYJV-3*95+2*50 × 塔吊DZ20Y-225/3300 DZL25-200/430 YC3*25+2*16-FC × × 塔吊照明 DZL25-200/430 × 备用4、分箱A-2系统图DZ20Y-200/3300 YC-3*50+2*25-FC YJV-3*95+2*70 × 开关箱（办公区、食堂）DZ20Y-225/3300 DZ20Y-200/3300 YC-3*10+2*6 -FC × × 开关箱2-2（标养室、库房） × 备用5、分箱A-3系统图DZ20Y-200/3300 YC-3*25+2*16-FC × 开关箱（木工房） DZ20Y-200/3300 YC-3*50+2*35-FC × 开关箱（钢筋加工） YJV-3*95+2*70 DZ20Y-200/3300 YC-3*10+2*16 -FC DZ20Y-225/3300 × 开关箱（搅拌机） × DZ20Y-200/3300 × 备用 × 备用 × 备用6、分箱A-4、B-2、B-3、B-4系统图DZ20L-200/4300 YC-3*10+2*6-FC × 电焊机 DZL25-200/430 YC-5*4-FC × 套丝机 YJV-3*70+2*50 DZL25-200/430 YC-5*4-FCDZ20Y-225/3300 × 照明 × DZL25-200/430 YC-5*4-FC × 振捣器 DZL25-200/430 × 备用 DZL25-200/430 × 备用
