第 46 届世界技能大赛贵州省选拔赛混凝土建筑样题（贵州省）.docx

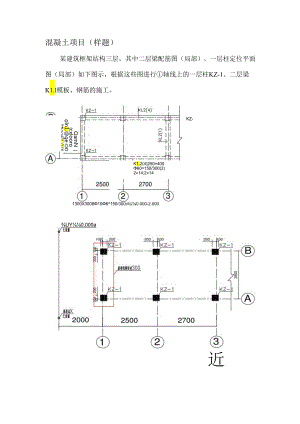

。9、OamN一(cxlooro、oln1.ge-OO寸Xoge(1.)1.lXK1.2(4)250×40060>150/300(2)2«14;2«14UY0,000a融混凝土项目（样题）某建筑框架结构三层，其中二层梁配筋图（局部）、一层柱定位平面图（局部）如下图示，根据这些图进行轴线上的一层柱KZ-1、二层梁K1.l模板、钢筋的施工。KZ-1300X3008106150/300iU0.000-2.000近300I注：1 .梁顶、二层结平标高2.000。2 .梁定位与柱边平齐。3 .梁、柱保护层为25mm。4 .楼板厚100mmo5 .采用抗震等级为二级。二层梁配筋图（局部）一层住定位平面图（局部）一、模板施工主要内容1 .测量放线根据现场已知的控制线和基准点X、Y,放样1轴线、A轴线、B轴线，并用墨线弹出，同时弹出1轴线上KZT柱边线、梁线，基准线。2 .模板支架搭设采用扣件式钢管脚手架，立杆间距90Onlm,水平杆设一道扫地杆（距地面20Onln1）,上部水平杆用梁底横杆代替。3 .模板放样模板采用2440×1200×l5mm木夹板模板（厚度尺寸会存在误差），计算柱、梁每面模板的长度和宽度（所有梁与柱连接）。4 .模板制作制作柱、梁模板，每面模板背面采用截面为50mm×100mm木方作为横楞（截面尺寸会存在误差），横楞间距W250mm05 .模板安装模板安装后的尺寸、位置、标高符合设计要求，且牢固。二、钢筋施工主要内容1.柱钢筋放样根据图纸计算其中一根柱各种钢筋下料长度，并绘制钢筋配料单。柱纵筋下部不考虑与基础连接、无弯折且直接支撑在地面上，上部根据规范要求考虑与上层柱钢筋的连接（采用电渣压力焊连接）。6 .柱钢筋下料、制作、绑扎一根柱钢筋绑扎成型后应符合设计与规范要求。7 .梁钢筋放样根据图纸计算梁各种钢筋下料长度，并绘制钢筋配料单。8 .梁钢筋下料、制作、绑扎梁钢筋绑扎成型后应符合设计与规范要求。
