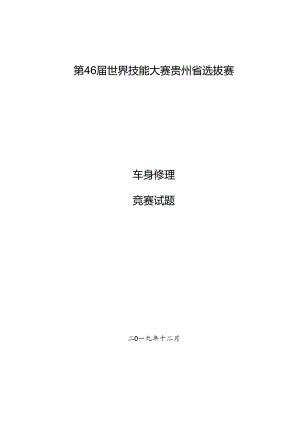

第46届世界技能大赛贵州省选拔赛车身修理竞赛试题.docx

第46届世界技能大赛贵州省选拔赛车身修理竞赛试题二O一九年十二月参赛须知一、选手须凭本人准考证和身份证原件（或带照片的社会保障卡、公安局核发的机动车驾驶证、初中职学校在校生学生学生证等有效证件原件）进入赛场，证件个人信息须与准考证信息一致，否则不得参加比赛。（以上证件复印件无效）二、选手参加考试，迟到十五分钟以上不得入场。三、凡有书面答题的，选手一律用蓝色或黑色的水笔（或圆珠笔）在卷内设定的位置书写，用其它颜色笔或在草稿纸上答题均属无效。四、选手应爱护赛场设施设备，操作规范，注意安全。违反安全操作规定造成的损失由考生负责。五、选手在比赛中严禁使用各类通讯工具。六、选手必须严格遵守考场有关规定，严禁作弊或代考，自觉服从裁判长、裁判员、考场工作人员的管理。七、选手着装、用品等在外观上不应显示选手所在单位等个人信息。八、选手参加比赛，应穿戴整洁，衣冠不端者不可入内。九、禁止在竞赛期间对赛场设施、设备、赛项题目或项目的其他组成部分进行摄影、摄像。十、竞赛安全规定：1、参赛选手在竞赛中应佩戴与操作项目相对应的个人防护用品，尤其在使用手动工具、动力工具、机械工具及其他产生碎屑、碎片的工具时必须佩戴防护眼镜，防止眼睛受到伤害。2、整个竞赛过程中赛场都应配备医护人员及急救药箱。3、裁判员在检查、核对或与参赛选手一起操作时需要使用个人防护用品。4、本操作技能的安全规定中未尽事项，按国家卫生安全条例相关规定执行。十一、技能竞赛场地禁止使用的材料和设备：如由于参赛选手携带非常规工具而影响赛事公平性，裁判有权予以阻止。此规则同样适用于预先制造、预先形成或预先画好的模板。此类物品及电动工具禁止带进比赛现场。竞赛试题一般说明本试题为“2019年第46届世界技能大赛贵州省选拔赛”正式试题。本次大赛所使用的主要设备有：1、BANTAM车身校正仪和奔腾车身修复教学专用车身(GEE1.YBoli);2、BANTAM-Chief电子测量系统；3、BANTAM电阻点焊机；4、BANTAM气体保护焊机；5、BANTAM镀金工作站。参赛选手应遵守赛场纪律，尊重裁判，服从裁判，有异议可通过正常渠道向大赛组委会反映。试题和任务说明决赛试卷组卷方案2019年第46届世界技能大赛贵州省选拔赛模块号模块名称竞赛时间分数过程分质量分合计权重(%)A车身测量与校正40227810035B模拟结构部件更换40287210035C钢质面板修复40188210030合计12068232300100竞赛要求模块A：车身测量与校正竞赛时间：本模块规定用时40分钟。竞赛任务：在40分钟内，先对车身进行车身底部测量并记录（共6对12个测量点，分别为2对基准点，4对测量点），然后再对前纵梁进行测量、记录并校正。比赛提供3张不同测量点的车身图，选手抽签确定比赛用车身图。每个选手独立使用车身电子测量系统对要求的测量点进行测量，记录下实际测量的数据（长、宽、高数据）。比赛提供前纵梁标准校正数据，选手通过测量确定前纵梁的变形大小和方向，然后使用车身校正仪对前纵梁宽度进行校正。2.考核要点：测量系统的使用、测量数据准确性、校正过程和校正后数据的准确性、安全防护、注意事项：（1）拉伸、校正时做好相应的安全防护。（2）当前一位选手操作完毕后，应由技术人员对损伤进行检查，维护到赛前状态后供下一位选手操作。模块B：模拟结构部件更换竞赛时间：本模块规定用时40分钟竞赛任务：1.作业要求：在40分钟内对提供的板件（A、B、C板件）进行电阻点焊、测量、画线、切割、定位、保护焊等操作。（1）A、B、C板件结合。按照下图尺寸，在A板件上测量、划线，确定焊点位置。A、B、C板件定位，使用电阻点焊焊接在一起，每边10个焊点（如下图）。（2）板件钻孔、切割分离（如下图）根据D板长度尺寸，割锯切割分离A板件。（如下图）根据E板件长度尺寸，切割分离B板件（如下图）。E板件进行定位、焊接。把E板件安装在B板上，进行对接焊（连续焊）。注：两端接口不需要整条焊接，只焊接B板平面部位即可。焊接时要求采取横焊姿势，焊接过程中不可翻转（如下图）。D板件进行定位、焊接。把D板件安装在A板上，进行对接焊（连续点焊）和塞孔焊。焊接时要求采取横焊姿势，焊接过程中不可翻转（如下图）。2.操作程序（1）选手按照工作人员指示进入比赛场地。（2）裁判确认选手号码是否与比赛程序相符。（3）裁判给选手提供A、B、C、D、E板件和试焊片（保护焊和电阻点焊）。（4）选手1分钟准备，裁判计时，比赛开始。（5）选手穿戴个人防护用品。选手未穿戴好防护用品便开始操作，裁判要制止并要求选手穿戴好防护用品。（6）选手将A、B、C板件进行组合、夹持、定位。（7）选手调整电阻点焊设备，然后把A、B、C板件焊接起来。（8）根据D、E板件长度尺寸，分别剥离A板和B板件。注：板件分离后，选手暂停操作，裁判停表，进行部分项目评分，经裁判示意后选手方可继续操作；去除后的板件要给裁判评分。（9）选手分别将E板、D板安装在组合件上，定位、夹紧，使用气体保护焊按照要求进行焊接。（10）选手把操作完毕的工件交给裁判，裁判在工件上标注选手的号码。（11）比赛时间到，选手未完成操作，裁判要停止选手比赛，收回工件，在工件上标注选手的号码。（12）选手焊接结束后关闭焊接设备，清洁、清理场地，按照裁判指示退场,由工作人员引导选手返回休息区（13）裁判对选手的操作进行评分，重新调整设备、整理场地，等待下一位选手比赛。（14）当日比赛结束后，要进行工件的测量评分。每个选手的工件评判后要单独包装封存，以便复查。（15）比赛中由于设备故障问题导致比赛中断，裁判要停表，待设备调整好后补足剩余比赛时间。3 .考核要点安全防护、设备调整及操作、切割尺寸、定位准确性、焊接缺陷、焊点大小、焊点间距、焊点与边缘距离、焊接质量、5S等。4 .技术要求（1）电阻点焊焊接技术要求焊点失圆、外圈不连续、出现熔敷物等缺陷，判定此焊点不合格。焊点直径：24mm。（2）气体保护焊焊接技术要求连续对接焊：焊疤宽度：5-8mm;焊疤高度：2mm连续点焊：焊疤宽度：3-6mm;焊疤高度：2mm塞孔焊（9mm）：焊点直径：10-13mm；焊点高度：2nun;背面焊疤最小直径：29mm塞孔焊（6mm）：焊点直径：7-9mm；焊点高度：2mm模块C:钢质面板修复竞赛时间：本模块规定用时40分钟。竞赛任务：在40分钟内，对奔腾教学专用门板上的条形凹陷（漆膜已破坏）进行修复,设置的条形凹陷损伤位置见下图，位于方框区域内。条形凹陷为纵向，损伤长度120mm,损伤宽度为40mm；损伤深度为13mm。长度：120mm损伤深度：低于原表面13mm复。选手对凹陷部位分析、打磨、合理使用工具及设备，按正确工艺进行损伤修2.考核要点:安全防护、设备调整及操作、修复后形状、5S等。修复后技术要求如下:(1)打磨后裸金属为椭圆状，长轴224Omm,短轴16Ommo(2)凹陷部位修复后高度低于原表面，差值lmm°(3)车身线及面板在横向、立向上都应与专用卡尺吻合，不能超出±lm（4）凹陷部位修复后高度不得高于原表面。（5）凹陷部位修复后不得有孔洞。比赛需要工量具、配件辅料和设备（一）选手自备：安全鞋（带铁包头）、焊接口罩（二）比赛现场提供：*车身电子测量与校正项目编号器材名称型号及规格数量备注1超声波电子测量系统Bantam-SharkB2台（二选一）承办/协办方提供（二选一）承办/协办方提供2车身校正仪Bantam-B2E2台3防护眼镜无色透明20副校方提供4安全帽（硬质）4个校方提供5棉纱手套20副校方提供抹布300*300mm若干校方提供二板件更换项目编号器材名称型号及规格数量备注1多功能水冷点焊机Bantam-FanPROTONI4台（二选一）承办/协办方提供2气体保护焊机Bantam-Fan-V15004台校方提供3移动式焊接烟尘净化系统BANTAM4台校方提供47抽工具车C-7D24台校方提供5工具车钳工台C-A94台校方提供6台虎钳C-A8(4”)4台校方提供7C型大力钳P37M116把校方提供8大力钳P32M10A8把校方提供9焊接大力钳P38M11A11,8把校方提供10斜嘴钳P106A4把校方提供11划针MTC1554支校方提供12气动环带打磨机JAS-0451(10*330MM)5把校方提供13气动焊点去除钻JAG-10155把校方提供14钻头（平头钻）8mm20个校方提供15气动切割锯JAT-IOll4台校方提供16气动切割锯条JAT-10T24120件校方提供17可互换镀金维修快拆组（护手藜子套装）AG-0101414套校方提供18样冲M64105S4把校方提供19玻璃纤维柄圆头锤M04164把校方提供20AR减压器10个校方提供21气保焊喷嘴V1500专用10个校方提供22气保焊喷嘴Transteel2200专用10个校方提供23气保焊喷嘴TPS2700专用10个校方提供240.6mm导电嘴V1500专用40个承办/协办方提供250.6mm导电嘴Transteel2200专用40个校方提供26砂带10*330mm若干校方提供27钢板尺500mm6把校方提供28垫铁用于冲中心点4个校方提供29板件固定夹具用于横焊4个校方提供30焊接铁桌65×47×80cm4张校方提供31模拟结构件组套A/B/C/D/E/共5若干校方提供件32试焊片A125mm×35mm×0.7mm镀锌若干校方提供33试焊片B125mm×35mm×1.2mm若干校方提供34试焊片C125mm×35mm×Imm镀锌若干校方提供35试焊片D125mm×7011m×Imm镀锌若干校方提供36试焊片E125mm×70mm×O.7mm（有15个611m孔）若干校方提供37试焊片F125mm×7011un×1.2mm（有15个8mm孔）若干校方提供38试焊片G125mm×70mm×O.7mm（有15个9mm孔）若干校方提供39划规20CM4个校方提供40焊接防粘膏若干校方提供41焊丝0.6mm若干校方提供42游标卡尺MTC12001把校方提供43变光焊帽保护焊用6个校方提供44面罩外保护片若干校方提供45透明面罩电阻点焊用6个承力协办方提供46工作帽米白色若干校方提供47防噪音耳罩4个校方提供48线手套20副校方提供49焊接手套6副校方提供50焊接护腿4副校方提供51焊接工作服4套校方提供52防尘口罩若干校方提供53焊接口罩若干校方提供54瓶装保护气100%氯气若干校方提供55瓶装保护气二氧化碳25%氢气75%（混合气）6瓶校方提供56抹布300*300mm若干校方提供57黑、白记号笔各10支校方提供三门板修复项目校方提供编号器材名称型号及规格数量校方提供1镀金工作站Bantam-B30004套校方提供2乐风车门右前4个校方提供3大赛专用门板Bantam若干校方提供4车门支架4个校方提供5门板测量专用卡尺乐风4套校方提供6平挫MF07A8把校方提供7气动环带打磨机JAS-0451(10*330MM)5把校方提供8轨道式自生成真空打磨机JAS-1020-5HE(5”)6台校方提供96件套汽车镀金工具组G0100304套校方提供10圆口大力钳P32M1032把校方提供11手磨板125*70mm4个校方提供125”砂纸60目、80目各300张校方提供13长条砂纸70*125nun;P8050张校方提供14砂带10*330mm400条校方提供15耳罩4个校方提供16棉纱手套20副校方提供17防尘口罩120副校方提供18护目镜无色透明30个校方提供19工作帽米白色若干校方提供20气管（配公母快速接头）内径8mm（公制）8根校方提供21抹布300*300mm若干校方提供编号其他物品名称型号及规格数量备注1电源插座220V配IOnI线5个校方提供2抹布200块校方提供3工作服120件承办/协办方提供备注：有下列设备的学校可以自行携带比赛。专业智能点焊机Bantam-TElwinC15台气体保护焊机Bantam-Transteel2200台
