30m以上高墩安全专项施工方案.docx

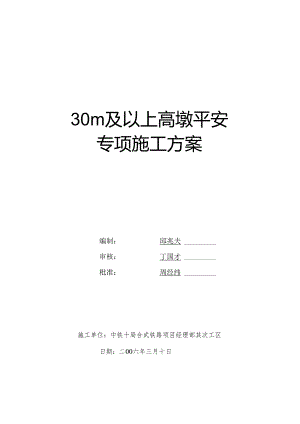

30m及以上高墩平安专项施工方案编制：邱兆夫审核：丁国才枇准：周经纬施工单位：中铁十局合武铁路项目经理部其次工区日期：二00六年三月十日参与审核人员：丁国才、孟永、徐家政、徐志通、陈嚓亮、徐家增、宫波、马兆国一、工程概述中铁十局集团合武铁路工程项目部其次工区承建的合武铁路新建工程第三标段桥涵工程共计5座特大桥、4座大桥、1座中桥。30米以上高墩共计85个，占10座桥涵总墩数207的41.06%,全部为不同坡度、变截面的空心墩。中铁十局集团合武铁路工程项目部其次工区高墩数量见以下统计表：中铁十局二工区30米以上高墩数量统计表序号工程名称3040m4050m5060m6070m1祝家冲特大桥762香炉山特大桥3133白水河特大桥13534牛食贩特大桥145竹根河特大桥94136黑虎岭大桥7七里冲大桥8石湾大桥229染铺大桥10三道河中桥合计483043总计85确保30米以上高墩在保证平安的前提下顺当施工，对于完成二工区桥涵施工任务有着举足轻重的意义，50米以上高墩，特殊是两个69.5米高墩在施工中除了依据批准的高墩施工方案进行施工以外,还要加强科学管理、建立健全平安管理制度。在施工中悉心总结，积累科学的管理阅历、施工方法、工艺流程。为建精品、创国优、打造一流客运专线而努力。二、编制目的二工区工程技术部依据中铁十合武安2005213号文件关于印发平安生产管理组织机构设置及专职平安生产管理人员配备方法实施细则和危急性较大工程平安专项施工方案编制及专家论证审查方法实施细则的通知要求制定30米以上高墩平安专项施工方案,目的是为了高墩施工在平安专项施工方案的指导下顺当进行，确保高墩施工平安。三、编制依据1、中铁十局集团有限公司管理手册及相应的程序、有关文件。2、中铁十合武安2005213号文件关于印发平安生产管理组织机构设置及专职平安生产管理人员配备方法3、危急性较大工程平安专项施工方案编制及专家论证审查方法实施细则的通知四、30米及以上空心薄壁高墩施工方案圆端形H30m空心墩采纳翻模法施工。施工中采纳三层模板翻模，上两层模板始终保持有操作平台。最下层混凝土强度按客运专线暂规要求达到2.5MP后，即可将模板拆除，在第三层模板顶端立模、绑扎钢筋、浇筑混凝土，依次循环作业。模板拆除采纳悬吊移动式围拢，施工人员在围拢内操作拆模的方法。翻模施工中操作平台踏板与脚手架必需用螺栓连接固定，四周设防护围栏、并采纳密目式平安网环形封闭式遮围，保证操作人员在防护网内平安作业。施工作业及检查人员利用空心墩内设计的检查梯上下。模板、钢筋等物料调运采纳塔吊调运。往高墩输送混凝土采纳输送地泵、混凝土泵送运输车。五、30米及以上高墩施工平安技术措施（一）塔吊平安技术操作施工措施：第1条塔吊司机应受过专业训练，按有关部门规定进行考核合格并取得操作证，要求其了解操作塔吊的工作原理，熟识该机械的构造、各平安装置的作用及其调整方法，驾驭该机械各项性能的操作方法及修理保养技术。第2条塔吊必需有持证的专业人员进行操作，非司机人员不得操作，作业时应有专人指挥，司机酒后及患病时，不得进行操作。第3条作业前应检查轨道，应平直无沉陷，轨道螺栓无松动，解除轨道上的障碍物，松开夹轨并向上固定好，重点检查各转动机构应正常，主要部位连接螺栓无松动，钢丝绳磨损状况及穿绕滑轮应符合规定。第4条起重机的变幅指示器、力矩限制器以及各种行程限位开关等平安爱护装置，必需齐全完整、灵敏牢靠，确认正常后方可作业。第5条起吊前应进行空载运转，检查行走、回转、起重、变幅等各机构的制动器、平安限位器，防护装置等，确认正常后方可作业。第6条操作各限制器时应依次逐级操作，严禁越档操作。在变换运转方向时，应将限制器转到零位，待电机停止转动后，再转向另一方向，操作时力求平稳严禁急开急停。第7条作业时，应将驾驶室窗口打开，留意指挥信号，驾驶室内应有防火防触电平安措施。第8条起重作业时，重物下方不得有人停留或通过，严禁超荷载和起吊不明重量的物件。第9条起吊重物时绑扎应平稳、坚固，不准斜拉斜吊物品，不准抽吊交织挤压物品，不准起吊埋在土里或冻粘在地上的物品，不得在重物上堆放或悬挂零星物件，零星物料和物件必需用帛笼或钢丝绳绑扎坚固后方可起吊。第10条雨天起吊，应先试吊，确认制动器灵敏牢靠后方可进行作业。第11条有物品悬挂在空中时，司机与起重工不得离开工作岗位。第12条起重机行走到接近轨道限位开关时，应提前减速缓行至停止位置，吊钩距臂杆顶端不得小于3米。第13条多机作业时，应留意保持各机的操作距离。各机吊钩上所悬挂重物的距离不得小于3米。第14条遇有六级以上大风或大雨、大雾、雷雨天，应停止作业。第15条作业完毕后，塔吊应停放在轨道中部，塔吊、小车应移到吊臂根部，臂杆不应过高，应须向风源，放松回转制动器，卡紧轨钳，切断电源。第16条司机必需仔细做好起重机的运用、修理、保养和交接班的记录工作，定期对机械进行修理养护，做好设备“十字”作业（清洁、润滑、调整、紧固、防腐）。第17条自升塔式起重机还应遵守下列规定：（回）吊运物件时，平衡重心必需移至规定位置。专用电梯每次限乘3人，当臂杆口转或起重作业时，严禁开动电梯。顶升前必需检查液压顶升系统各部件的连接状况，并调整好爬升架滚轮与塔身的间隙，然后放松电缆，其长度略大于顶上升度，并紧固好电缆卷筒。（4）顶升作业，必需有专人指挥，非作业人员不得登上顶升套架的操作台，操作室内只准一人操作，应严格听从信号指挥。顶升时，应把起重小车和平衡器移近塔帽，并使吊臂和平衡臂处于平衡状态，将回转部分制动住，严禁回转臂杆及其他作业。（6）顶升至规定高度时，必需先将塔身附着在建筑物上方可接着顶升。顶升完毕后，各连接螺栓应按规定的力矩紧固，爬升套架滚轮与塔身应吻合良好，左右操纵杆应在中间位置，并切断液压顶升机构电源。第18条履带塔式起重机还应遵守下列规定：（1）地面必需平坦、坚实，起重机工作、行驶或停放时，应与沟渠、基坑保持平安距离，不得停放在斜坡上，操作前左右履带板应全部伸出。（2）直立塔身应缓慢，履带前面要加铁楔垫实。当塔身竖到90度时，防后倾装置应松动，塔身不得与防后倾装置相碰。（3）严禁带负荷行走，空车行走时塔身应稍向前倾，行驶中不得急转弯，下坡时严禁空挡滑行。（4）作业结束后，应将塔身放下，并将旋转机构锁好。（二）脚手架施工平安技术措施：基础规定架子工属于特殊作业人员，操作人员必需经过培训，取得特种作业操作证，方可上岗。架子作业必需依据要求配载平安防护用品一一平安带、平安帽、防滑鞋，确保作业平安。架管、扣件、平安带、平安网属于特种防护用品，国家实行劳动特种防护用品，产品生产许可证制度，必需选购符合要求的平安防护用品，产品必需有质量合格证书、钢材材质检验报告、外观符合要求。旧管要每年检查一次锈蚀度，对不符合外观要求的进行处理。项目部施工采纳的脚手架外墙承载力均符合要求，且搭设高度小于24M,可依据扣件式钢管脚手架技术规程的构造要求搭设。全部脚手架设前，均需进行平安技术交底，交接双方要履行签字手续。六级以上大风不准进行高处外脚手架搭、拆作业。吊运脚手架构件等材料，要长短分开，码放整齐、绑扎成束，并用绳索两点启运，落放应平稳搭拆脚手架要上下协作，零配件要用绳索提拉，严禁抛掷。脚手架运用中，要按着施工方案及设计计算书的要求严格限制荷载，放置材料要匀称，不得集中存放。在大风、大雨等恶劣天气后，项目部要对架子进行全面检查，保证架子平安运用。架子搭设平安防护措施在运用前应对钢管、扣件、连接件、脚手板、平安网进行外观检查。架子基础必需分层夯实，高出地面15cm,做好排水设施。基础要铺满脚手板，立杆要立在脚手板上。结构用脚手架立杆间距不大于1.5m,大横杆间距不大于1.2m,小横杆间距水大于1.0m。脚手架与结构拉接坚固，拉接点垂直距离不得超过4.0m,水平距离不得超过6.0m,拉接材料强度不得低于双股8号铁丝的强度。脚手架的操作面必需铺满脚手板，且不得有空隙和探头板、飞跳板。在作业中禁止随意拆除脚手架基本构架杆件、整体性杆件、连接紧固件。确因操作要求需临时拆除时，必需经主管人员同意，实行相应弥补措施，并在作业完毕后予以复原。脚手架拆除应先拆除脚手架上的材料和杂物，设置警戒范围并设专人监护，按规定的拆除程序进行，接点应在位于其上的全部拆杆都拆除之后才能拆除。拆下的配件应刚好运走，避开误扶和误靠，严禁抛掷，并按规格、品种码放整齐。作业人员应相互呼应，动作协调,禁止单人拆除较重杆件等危急作业。高处作业防护凡高度在4m以上的建筑物，四周必需支固定3m宽的水平平安网，平安网的接口必需连接紧密，与建筑物之间的缝隙不大于100mmo接近施工区域，对人或物构成威逼的地方，必需支搭防护棚，确保人、物平安。高处作业，严禁投掷物料。(三)模板施工平安技术措施：(1)模板的安装：涵身的模板及支架应有足够的强度、刚度、及稳定性。模板采纳翻模及部分定型整体钢模，墩帽模板定型加工，模板接缝中间夹带中间夹一层双面胶带，板面用磨光机将锈迹清除干净，匀称涂刷脱模剂，以保证混凝土的光滑；(2)模板采纳整体吊装时，应联结坚固，保证整体性。(3)采纳钢模板施工时应符合下列规定：模板的高度宜在1.Om1.2m,便于施工；浇注混凝土顶面距模板顶面距离保证不得小于10cm。(4)采纳木模时：应有其他设施配套运用，不得运用变形的木模，木模具有肯定的刚度，强度及稳定性，模板表面钉镀锌铁皮，涂脱模剂，利于脱模，满意施工规范。(5)模板的安装：必需坚固稳定，具有肯定的刚度，在模板提升过程中，应检查中线、水平状况，发觉问题刚好订正，模板订正应先调整水平，再订正位移和扭转。（四）高处作业人员岗位平安技术措施:凡未受过作业工种平安教化的职工，禁止参与高处作业。患有高血压、心脏病、癫痫病等不适应高处作业的职工，禁止高处作业。从事高处作业的人员，必需按规定正确运用防护用品，不戴平安帽禁止进入作业现场，严禁穿拖鞋进入作业现场。凡上下两层同时施工，没有防护棚或其他隔离措施，禁止在同一垂直线的下方作业。遇有六级以上强风，禁止登高作业。高处作业人员对所用的材料要堆放平稳，工具要顺手放到工具袋内，严禁抛掷物体。凡未按规定搭设防护设施或防护设施不符合要求的，高处作业人员有权拒绝登高作业。下雨冰雪天气，没有防滑措施，禁止高处作业，严禁班前、班中喝酒、窜岗。（五）30米及以上空心高墩施工专项措施墩台施工外侧要求离地面3米处设一层宽度为3米的密目式平安网，内侧要求全封闭式密目式平安网，防止高处坠落的物料伤人。模板拆除作业为保证人身平安必需设置围笼，悬挂保证平安牢4o“之字型”爬梯肯定要实行切实可行的防滑措施。操作平台踏板与脚手架必需用螺栓连接固定，四周设防护围栏、并采纳密目式防护平安网围住，保证操作人员在防护网内平安作业。
