工程临时水电施工方案.doc

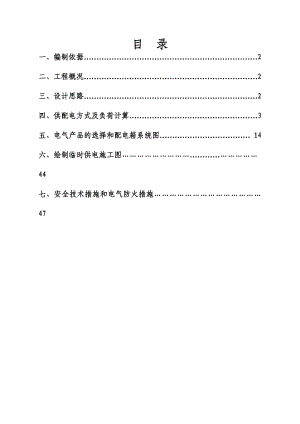

目 录一、编制依据2二、工程概况2三、设计思路2四、供配电方式及负荷计算3五、电气产品的选择和配电箱系统图 14六、绘制临时供电施工图44七、安全技术措施和电气防火措施47一：编制依据本方案根据以下资料进行编制:a:建设工程施工现场供用电安全规范 GB50194-93b:施工现场临时用电安全技术规范 JGJ46-2005c:低压配电设计规范 GB50054-95d：供配电系统设计规范 GB50052-95e：甲方提供的现场电源资料f：现场临时用电的设备负荷和配置资料二、工程概况该建筑总建筑面积为.40 m2，A、B座地上24层，C座地上32层，D、E座地上2层，整体地下室2层。地下室为地下停车场，地上为写字楼及住宅，A、B座首层层高6.0m，二层层高5.5m，以上各层层高4.0m，建筑高度99.85米；C座首层及二层层高5.5m，以上各层层高2.95m，建筑高度99.80m；D座建筑高度11.30m；E座建筑高度11.35m。工程为一类公共建筑，主楼及结构耐火等级一级，其余部分耐火等级二级，抗震设防烈度为七度，结构设计使用年限50年，工程的±0.000相当于绝对标高493.100m。三、施工设计思路现场施工主要机械设备（用电量统计表）序号机械设备名称型号规格数量额定功率总容量1塔 吊JC50103台34KW102KW2塔 吊JC50131台50KW50KW3施工电梯SCD100/100A3台11KW33KW4钢筋加工设备3套26KW78KW5混凝土振捣器插入式9台1.1KW9.9KW6木工加工设备4套6KW24KW7交流电焊机BX3-120-13台24KW72KW8预应力拉伸机油泵ZB4/492台3KW6KW9加压泵3台20KW60KW10照明灯具高压钠灯12盏1KW12KW11输送泵2台110KW220KW12闪光对焊机3台100KW300KW13施工其他用电10KW10KW合计功率：P1=976.9KW四、供配电方式及负荷计算1、电源情况：工地施工用电的电源由甲方变电所内供应,电源的电压为380V/220V,容量根据施工进度情况调整,电源进线由施工方自负。2、配电输电的方式：接甲方变电所内指定的开关位置至工地配电间进行计量后,经控制屏柜采用TN-S五线制成放射式送至各用电点,详见平面布置图。在总配电箱及末端箱，以及超过100m的分箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的垂直运输起重设备设立独立分配电箱。 3、施工现场配电线路：施工现场主要干线采用聚氯乙烯护套电缆埋地敷设，木工机械、钢筋加工机械电源采用橡套电缆穿管敷设。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。结构施工时，在每栋单元楼梯竖井内放置一分配电箱，供给电焊机、竖向对焊机、砼振动器、照明、装修等施工作业层用电，此配电箱随结构施工高度而提高。装修施工时每栋单元楼由首层往上每隔两层放置一台分配电箱，供装修用电设备电源。 4、施工现场配电箱和开关箱： 总配电箱位于工地现场西侧，各配电箱具体位置见附图。配电箱内设置两级漏电保护，在分配电箱的负荷侧装设漏电保护器，再在开关箱的负荷侧装设漏电保护器，以便实现两级漏电保护。各配电箱采用一机一闸一箱一漏电保护器，漏电开关漏电电流30ma,动作时间0.1s，采用铁质箱（箱体外壳接零）上锁管制，做好防水、防雨措施，并标明系统图和箱体用途。 5、现场照明： 在每台塔吊上装设两台镝灯供结构施工照明，现场加工棚、砂石料场采用高压钠灯或汞灯做照明。楼内装修照明采用36V低压照明，在每栋单元楼装设一台5000VA行灯低压变压器。 用建筑工程的防雷接地与施工现场和临时生活区，高度在20m以上的井字架、脚手架及塔吊连接一体做好防雷保护。 6、工地主要设备功率及干线编排：一号配电室：1、1号干线1 塔式起重机：1台*50KW=50KW2 施工电梯：1台*11KW=11KW3 钢筋加工设备：1套*26KW=26KW；4 木工加工设备：2套*6KW=12KW；5 交流电焊机：1台*24KW=24KW；6 闪光对焊机：1*100KW=100KW；7 插入式振动器：3台*1.1KW=3.3KW；8 高压钠灯：3盏*1KW=3KW。共计： 229.3KW2 2号干线1 塔式起重机：1台*34KW=34KW；2 交流电焊机：1台*24KW=24KW；3 预应力拉伸机油泵：1台*3KW=3KW；4 插入式振动器：3台*1.1KW=3.3KW；5 输送泵：1台*110KW=110KW；6 高压钠灯：3盏*1KW=3KW；7 预留移动分箱：5KW。共计：182.3 KW总功率：411.6 KW二号配电室：3) 3号干线1 塔式起重机：1台*34KW=34KW2 建筑施工外用电梯：2台*11KW=22KW3 钢筋加工设备：1套*26KW=26KW4 木工加工设备：2套*6KW=12KW5 闪光对焊机：1台*100KW=100KW6 加压泵：3台*20KW=60KW7 高压钠灯：3盏*1KW=3KW共计： 257 KW4) 4号干线1 塔式起重机：1台*34KW=34KW2 预应力拉伸机油泵：1台*3KW=3KW3 交流电焊机：1台*24KW=24KW4 插入式振动器：3台*1.1KW=3.3KW5 钢筋加工设备：1套*26KW=26KW6 输送泵：1台*110KW=110KW7 闪光对焊机：1台*100KW=100KW8 高压钠灯：3盏*1KW=3KW9 预留移动分箱：5KW共计： 308.3 KW总计功率：565.3 KW7、负荷计算一号配电室：1、一号干线(1)、塔式起重机Kx=0.2，Cos=0.6，tg=1.33将Jc=40%统一换算到Jc1 =25%的额定容量Pn=50kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×50=63.25 kWPjs=Kx×Pe=0.2×63.25=12.65kWQjs=Pjs×tg=12.65×1.33=16.87kvar(2)、建筑施工外用电梯Kx=0.2，Cos=0.6，tg=1.33Pjs=0.2×11=2.2kWQjs=Pjs×tg=2.2×1.33=2.93kvar(3)、钢筋弯曲机 2台Kx=0.2，Cos=0.65，tg=1.17Pjs=0.2×3=0.6kWQjs=Pjs×tg=0.6×1.17=0.7kvar(4)、钢筋调直机Kx=0.2，Cos=0.65，tg=1.17Pjs=0.2×7=1.4kWQjs=Pjs×tg=1.4×1.17=1.64kvar(5)、绞丝机Kx=0.2，Cos=0.65，tg=1.17Pjs=0.2×10=2kWQjs=Pjs×tg=2×1.17=2.34kvar(6)、钢筋切断机Kx=0.2，Cos=0.65，tg=1.17Pjs=0.2×3=0.6kWQjs=Pjs×tg=0.6×1.17=0.7kvar(7)、木工圆锯 2台Kx=0.65，Cos=0.6，tg=1.33Pjs=0.65×3=1.95kWQjs=Pjs×tg=1.95×1.33=2.6kvar(8)、木工平刨床 2台Kx=0.65，Cos=0.6，tg=1.33Pjs=0.65×3=1.95kWQjs=Pjs×tg=1.95×1.33=2.6kvar(9)、交流电焊机Kx=0.2，Cos=0.4，tg=2.29将Jc=50%统一换算到Jc1 =100%的额定容量Pn=Sn×Cos=24×0.4=9.6kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×9.6=6.79 kWPjs=Kx×Pe=0.2×6.79=1.36kWQjs=Pjs×tg=1.36×2.29=3.11kvar(10)、闪光对焊机Kx=0.35，Cos=0.7，tg=1.02将Jc=50%统一换算到Jc1 =100%的额定容量Pn=100kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×100=70.71 kWPjs=Kx×Pe=0.35×70.71=24.75kWQjs=Pjs×tg=24.75×1.02=25.25kvar(11)、插入式振动器 3台Kx=0.1，Cos=0.45，tg=1.98Pjs=0.1×1.1=0.11kWQjs=Pjs×tg=0.11×1.98=0.22kvar(12)、高压钠灯 3盏Kx=0.6，Cos=0.7，tg=1.02Pjs=0.6×1×1.1=0.66kWQjs=Pjs×tg=0.66×1.02=0.67kvar2、2号干线(1)、预应力拉伸机油泵Kx=0.75，Cos=0.8，tg=0.75Pjs=0.75×3=2.25kWQjs=Pjs×tg=2.25×0.75=1.69kvar(2)、塔式起重机Kx=0.2，Cos=0.6，tg=1.33将Jc=40%统一换算到Jc1 =25%的额定容量Pn=34kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×34=43.01 kWPjs=Kx×Pe=0.2×43.01=8.6kWQjs=Pjs×tg=8.6×1.33=11.47kvar(3)、交流电焊机Kx=0.2，Cos=0.4，tg=2.29将Jc=50%统一换算到Jc1 =100%的额定容量Pn=Sn×Cos=24×0.4=9.6kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×9.6=6.79 kWPjs=Kx×Pe=0.2×6.79=1.36kWQjs=Pjs×tg=1.36×2.29=3.11kvar(4)、插入式振动器 3台Kx=0.1，Cos=0.45，tg=1.98Pjs=0.1×1.1=0.11kWQjs=Pjs×tg=0.11×1.98=0.22kvar(5)、混凝土输送泵Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×110=33kWQjs=Pjs×tg=33×1.02=33.67kvar(6)、预留分箱Kx=0.1，Cos=0.45，tg=1.98将Jc=70%统一换算到Jc1 =40%的额定容量Pn=5kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.7/0.4)1/2×5=6.61 kWPjs=Kx×Pe=0.1×6.61=0.66kWQjs=Pjs×tg=0.66×1.98=1.31kvar(7)、高压钠灯 3盏Kx=0.6，Cos=0.7，tg=1.02Pjs=0.6×1×1.1=0.66kWQjs=Pjs×tg=0.66×1.02=0.67kvar3、总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率Pjs=Kx×Pjs=0.9×(12.65+2.2+0.6+0.6+1.4+2+0.6+1.95+1.95+1.95+1.95+1.36+24.75+0.11+0.11+0.11+0.66+0.66+0.66+2.25+8.6+1.36+0.11+0.11+0.11+33+0.66+0.66+0.66+0.66)=94kW总的无功功率Qjs=Kx×Qjs=0.9×(16.87+2.93+0.7+0.7+1.64+2.34+0.7+2.6+2.6+2.6+2.6+3.11+25.25+0.22+0.22+0.22+0.67+0.67+0.67+1.69+11.47+3.11+0.22+0.22+0.22+33.67+1.31+0.67+0.67+0.67)=109.111kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(942+109.1112)1/2=144.018kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=144.018/(1.732×0.38)=218.819A二号配电室：4、三号干线(1)、塔式起重机Kx=0.2，Cos=0.6，tg=1.33将Jc=40%统一换算到Jc1 =25%的额定容量Pn=34kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×34=43.01 kWPjs=Kx×Pe=0.2×43.01=8.6kWQjs=Pjs×tg=8.6×1.33=11.47kvar(2)、建筑施工外用电梯 2台Kx=0.2，Cos=0.6，tg=1.33Pjs=0.2×11=2.2kWQjs=Pjs×tg=2.2×1.33=2.93kvar(3)、钢筋弯曲机 2台Kx=0.2，Cos=0.65，tg=1.17Pjs=0.2×3=0.6kWQjs=Pjs×tg=0.6×1.17=0.7kvar(4)、钢筋调直机Kx=0.2，Cos=0.65，tg=1.17Pjs=0.2×7=1.4kWQjs=Pjs×tg=1.4×1.17=1.64kvar(5)、绞丝机Kx=0.2，Cos=0.65，tg=1.17Pjs=0.2×10=2kWQjs=Pjs×tg=2×1.17=2.34kvar(6)、钢筋切断机Kx=0.2，Cos=0.65，tg=1.17Pjs=0.2×3=0.6kWQjs=Pjs×tg=0.6×1.17=0.7kvar(7)、木工圆锯 2台Kx=0.65，Cos=0.6，tg=1.33Pjs=0.65×3=1.95kWQjs=Pjs×tg=1.95×1.33=2.6kvar(8)、木工平刨床 2台Kx=0.65，Cos=0.6，tg=1.33Pjs=0.65×3=1.95kWQjs=Pjs×tg=1.95×1.33=2.6kvar(9)、闪光对焊机Kx=0.35，Cos=0.7，tg=1.02将Jc=50%统一换算到Jc1 =100%的额定容量Pn=100kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×100=70.71 kWPjs=Kx×Pe=0.35×70.71=24.75kWQjs=Pjs×tg=24.75×1.02=25.25kvar(10)、100m高扬程水泵 3台Kx=0.7，Cos=0.8，tg=0.75Pjs=0.7×20=14kWQjs=Pjs×tg=14×0.75=10.5kvar(11)、交流电焊机Kx=0.2，Cos=0.4，tg=2.29将Jc=50%统一换算到Jc1 =100%的额定容量Pn=Sn×Cos=24×0.4=9.6kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×9.6=6.79 kWPjs=Kx×Pe=0.2×6.79=1.36kWQjs=Pjs×tg=1.36×2.29=3.11kvar(12)、高压钠灯 3盏Kx=0.6，Cos=0.7，tg=1.02Pjs=0.6×1×1.1=0.66kWQjs=Pjs×tg=0.66×1.02=0.67kvar5、四号干线(1)、塔式起重机Kx=0.2，Cos=0.6，tg=1.33将Jc=40%统一换算到Jc1 =25%的额定容量Pn=34kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×34=43.01 kWPjs=Kx×Pe=0.2×43.01=8.6kWQjs=Pjs×tg=8.6×1.33=11.47kvar(2)、预应力拉伸机油泵Kx=0.75，Cos=0.8，tg=0.75Pjs=0.75×3=2.25kWQjs=Pjs×tg=2.25×0.75=1.69kvar(3)、插入式振动器 3台Kx=0.1，Cos=0.45，tg=1.98Pjs=0.1×1.1=0.11kWQjs=Pjs×tg=0.11×1.98=0.22kvar(4)、钢筋弯曲机 2台Kx=0.2，Cos=0.65，tg=1.17Pjs=0.2×3=0.6kWQjs=Pjs×tg=0.6×1.17=0.7kvar(5)、钢筋调直机Kx=0.2，Cos=0.65，tg=1.17Pjs=0.2×7=1.4kWQjs=Pjs×tg=1.4×1.17=1.64kvar(6)、绞丝机Kx=0.2，Cos=0.65，tg=1.17Pjs=0.2×10=2kWQjs=Pjs×tg=2×1.17=2.34kvar(7)、钢筋切断机Kx=0.2，Cos=0.65，tg=1.17Pjs=0.2×3=0.6kWQjs=Pjs×tg=0.6×1.17=0.7kvar(8)、混凝土输送泵Kx=0.3，Cos=0.7，tg=1.02Pjs=0.3×110=33kWQjs=Pjs×tg=33×1.02=33.67kvar(9)、闪光对焊机Kx=0.35，Cos=0.7，tg=1.02将Jc=50%统一换算到Jc1 =100%的额定容量Pn=100kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×100=70.71 kWPjs=Kx×Pe=0.35×70.71=24.75kWQjs=Pjs×tg=24.75×1.02=25.25kvar(10)、高压钠灯 3盏Kx=0.6，Cos=0.7，tg=1.02Pjs=0.6×1×1.1=0.66kWQjs=Pjs×tg=0.66×1.02=0.67kvar6、总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率Pjs=Kx×Pjs=0.9×(8.6+2.2+0.6+0.6+1.4+2+0.6+1.95+1.95+1.95+1.95+24.75+14+14+14+2.2+1.36+0.66+0.66+0.66+8.6+2.25+0.11+0.11+0.11+0.6+0.6+1.4+2+0.6+33+24.75+0.66+0.66+0.66)=154.978kW总的无功功率Qjs=Kx×Qjs=0.9×(11.47+2.93+0.7+0.7+1.64+2.34+0.7+2.6+2.6+2.6+2.6+25.25+10.5+10.5+10.5+2.93+3.11+0.67+0.67+0.67+11.47+1.69+0.22+0.22+0.22+0.7+0.7+1.64+2.34+0.7+33.67+25.25+0.67+0.67+0.67)=158.868kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(154.9782+158.8682)1/2=221.94kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=221.94/(1.732×0.38)=337.213A五、电气产品的选择和配电箱系统图1、一号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.6，tg=1.33Ijs=Kx×Pe/(1.732×Ue×Cos)=1×63.25/(1.732×0.38×0.6)=160.16Aii)选择导线选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为175A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir=200A，熔断器RT0-200其最大熔体电流为IRD=200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800/630。(2)、建筑施工外用电梯开关箱至建筑施工外用电梯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.6，tg=1.33Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×11/(1.732×0.38×0.6)=27.86Aii)选择导线选择VLV-3×35+2×16，空气明敷/架空线路时其安全载流量为92A。室外架空铝芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir=40A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800/630。(3)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.65，tg=1.17Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×3/(1.732×0.38×0.65)=7.01Aii)选择导线选择VLV-3×6+2×6，空气明敷/架空线路时其安全载流量为30A。室外架空铝芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为HR5，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800/630。(4)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.65，tg=1.17Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×7/(1.732×0.38×0.65)=16.36Aii)选择导线选择VLV-3×6+2×6，空气明敷/架空线路时其安全载流量为30A。室外架空铝芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir=40A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800/630。(5)、绞丝机开关箱至绞丝机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.65，tg=1.17Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×10/(1.732×0.38×0.65)=23.38Aii)选择导线选择VLV-3×6+2×6，空气明敷/架空线路时其安全载流量为30A。室外架空铝芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir=40A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800/630。(6)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.65，tg=1.17Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×3/(1.732×0.38×0.65)=7.01Aii)选择导线选择VLV-3×6+2×6，空气明敷/架空线路时其安全载流量为30A。室外架空铝芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为HR5，熔断器RT0-200其最大熔体电流为IRD=200A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800/630。(7)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.6，tg=1.33Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×3/(1.732×0.38×0.6)=7.6Aii)选择导线选择VLV-3×6+2×6，空气明敷/架空线路时其安全载流量为30A。室外架空铝芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为HR5，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800/630。(8)、木工平刨床开关箱至木工平刨床导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.6，tg=1.33Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×3/(1.732×0.38×0.6)=7.6Aii)选择导线选择VLV-3×6+2×6，空气明敷/架空线路时其安全载流量为30A。室外架空铝芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为HR5，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800/630。(9)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.4，tg=2.29Ijs=Kx×Pe/(Ue×Cos)=1×6.79/(0.38×0.4)=34.66Aii)选择导线选择VLV-3×10+2×10，空气明敷/架空线路时其安全载流量为40A。室外架空铝芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ10-600/3 ，其脱扣器整定电流值为Ir=480A，熔断器RT0-400其最大熔体电流为IRD=400A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800/630。(10)、闪光对焊机开关箱至闪光对焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.7，tg=1.02Ijs=Kx×Pe/(1.732×Ue×Cos)=1×70.71/(1.732×0.38×0.7)=153.30Aii)选择导线选择VLV-3×95+2×50，空气明敷/架空线路时其安全载流量为174A。室外架空铝芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir=200A，熔断器RT0-400其最大熔体电流为IRD=400A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800/630。(11)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.45，tg=1.98Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×1.1/(1.732×0.38×0.45)=3.71Aii)选择导线选择VLV-3×6+2×6，空气明敷/架空线路时其安全载流量为30A。室外架空铝芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir=16A，熔断器RT0-400其最大熔体电流为IRD=400A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800/630。(12)、高压钠灯开关箱至高压钠灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx=1，Cos=0.7，tg=1.02Ijs=Kx×Pe/(Ue×Cos)=1×1/(0.22×0.7)=6.49Aii)选择导线选择VLV-3×4+2×4，空气明敷/架空线路时其安全载流量为23A。室外架空铝芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir=16A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为ZBM1-800/630。(13)、1号动力分箱至第1组电机(塔式起重机、建筑施工外用电梯、钢筋弯曲机、钢筋调直机、绞丝机、钢筋切断机木工圆锯、木工平刨床、交流电焊机、闪光对焊机、插入式振动器)的开关箱的导线截面及分配箱内开关的选择i)计算电流塔式起重机Kx=0.2，Cos=0.6，tg=1.33Ijs=Kx×Pe×台数/(1.732×Ue×Cos)=0.2×63.25×1/(1.732×0.38×0.6)=32.03A建筑施工外用电梯Kx=0.2，Cos=0.6，tg=1.33Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.2×11×1/(1.732×0.38×0.6)=5.57A钢筋弯曲机Kx=0.2，Cos=0.65，tg=1.17Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.2×3×1/(1.732×0.38×0.65)=1.4A钢筋调直机Kx=0.2，Cos=0.65，tg=1.17Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.2×7×1/(1.732×0.38×0.65)=3.27A绞丝机Kx=0.2，Cos=0.65，tg=1.17Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.2×10×1/(1.732×0.38×0.65)=4.68A钢筋切断机Kx=0.2，Cos=0.65，tg=1.17Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.2×3×1/(1.732×0.38×0.65)=1.4A木工圆锯Kx=0.65，Cos=0.6，tg=1.33Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.65×3×1/(1.732×0.38×0.6)=4.94A木工平刨床Kx=0.65，Cos=0.6，tg=1.33Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.65×3×1/(1.732×0.38×0.6)=4.94A交流电焊机Kx=0.2，Cos=0.4，tg=2.29Ijs=Kx×Pe×台数/(Ue×Cos)=0.2×6.79×1/(0.38×0.4)=8.93A闪光对焊机Kx=0.35，Cos=0.7，tg=1.02Ijs=Kx×Pe×台数/(1.732×Ue×Cos)=0.35×70.71×1/(1.732×0.38×0.7)=53.72A插入式振动器Kx=0.1，Cos=0.45，tg=1.98Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos)=0.1×1.1×1/(1.732×0.38×0.45)=0.37AIjs(1组电机)=133.27A该组中最大的开关箱电流Ijs=160.16A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=160.16×1.1=176.17Aii)选择导线选择VLV-3×120+2×70，空气明敷/架空线路时其安全载流量为201A。iii)选择电气设备选择分配箱内开关为DZ10-600/3，其脱扣器整定电流值为Ir=480A，漏电保护器为ZBM1-800/630。(14)、1号照明分箱至第1组照明灯具(高压钠灯3盏)的开关箱的导线截面及分配箱内开关的选择i)计算电流高压钠灯Kx=0.6，Cos=0.7，tg=1.02Ijs=Kx×Pe×台数/(Ue×Cos)=0.6×1×1/(0.22×0.7)=3.9AIjs(1组灯具)=11.69A该组中最大的开关箱电流Ijs=6.49A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=11.69×1.1=12.86Aii)选择导线选择BX-3×185+2×95，空气明敷/架空线路时其安全载流量为540A。iii)选择电气设备选择分配箱内开关为DZ10-600/3，其脱扣器整定电流值为Ir=480A，漏电保护器为ZBM1-800/630。(15)1号动力分箱进线及进线开关的选择i)计算电流Kx=0.7，Cos=0.9Ijs=Kx×Pe/(1.732×Ue×Cos)=0.7×226.3/(1.732×0.38×0.9)=267.43A该分箱下最大组线电流Ijs=176.17A两者中取大值Ijs=267.43Aii)选择导线
