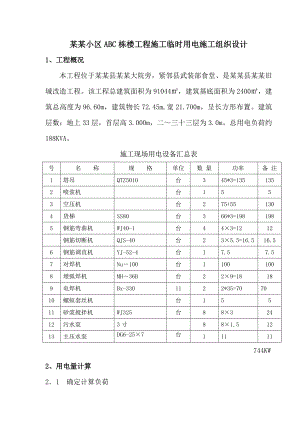

某某小区ABC栋楼工程施工临时用电施工组织设计1、工程概况本工程位于某某县某某大院旁，紧邻县武装部食堂、是某某县某某旧城改造工程。该工程总建筑面积为91044，建筑基底面积为2400，建筑总高度为96.60m，建筑物长72.45m,宽21.700m，呈长方形布置。建筑层数：地上33层，首层高3.000m，二三十三层为3.0m。总用电负荷约 188KVA。施工现场用电设备汇总表号名 称规 格单位数 量功率备 注1塔吊QTZ5010台345*3=1351352喷浆机台1553空压机台275+551304货梯SS80台366*3=1981985钢筋弯曲机WJ40-1台44×3=1212钢筋切断机QJS-40台23×5.5=16.516.56钢筋调直机YJ-52-4台17.57.57对焊机Nu100台11001008埋弧焊机MH36B台22×9=18189电焊机Bx-3301122*35=707010螺蚊套丝机台15511砂浆搅拌机WJ325台88×32412污水泵3寸88×1.51213主压水泵DG6-25×7台11111744KW2、用电量计算21 确定计算负荷21 塔吊 Pe=45KW查表：Kx0.3 tg=1.02先将JC40统一换算到JC25的额定容量。Pe1=2Pe =2×45×=69.6KW*3=210KW计算负荷：Pjs1=KxPe1=0.3×69.6*3=60.9KWQjs1=Pjs1tg=3*20.9×1.02=60.9KW212 升降机： Pe=15KW系数同上Pe2=2Pe =2×15×=19KW计算负荷：Pjs2=KxPe2=0.3×19=5.7KWQjs2=Pjs2tg=32×1.02=5.8KW213 砂浆机 Pe3=24KW查表：Kx=0.7 tg=1.02Pjs3=KxPe3=0.7×24=16.8KWQjs3=Pjs3tg=16.8×1.02=17KW214 焊机 Pn=100+33+60=193KW查表：Kx=0.45 tg=1.98 cos=0.75Pe4=Pn·Sn·cos=193××1×0.75102.4KWPjs4=KxPe4=0.45×102.4=46.1KWQjs4=Pjs4tg=46.1×1.98=91.3KW215 钢筋加工机械查表：Kx=0.7 tg=1.02Pe5=Pe5i=5.6+14+10+5=34.6KWPjs5=KxPe5=0.7×29.6=24.2KWQjs5=Pjs5tg=24.2×1.02=24.7KW216 其它用电设备查表：Kx=0.7 tg=1.02Pe6=12KWPjs6=KxPe6=0.7×12=8.4KWQjs6=Pjs6tg=8.4×1.02=8.6KW217 总负荷计算：干线系数Kx=0.9总的有功功率：Pjs=KxPjsi=0.9×（20.9+5.7+16.8+46.1+24.2+8.4）109.9KW总的无功功率：Qjs=KxQjsi=0.9×122.1×1.02=112.1KW总的视在功率：Sj= =164.3KVA考虑15%生活用，电总功率为189KVA。总的计算电流：Ijs=Sj/Uc=189×103/1.732×380=287.2A3、线路上导线截面电流计算31 塔吊导线查表：Kx=1 cos=0.75Ijs=KxPe/Uecos=55/×0.38×0.75=111.4A32 升降机导线 Kx=1 cos=0.75Ijs=KxPe/Uecos=15/×0.38×0.75=30.4A33 焊机（电焊机、弧焊机）导线主楼配线按3台焊机93KW考虑。 Kx=1 cos=0.75Ijs=KxPe/Uecos93/×0.38×0.75=188.4A。34 钢筋加工场导线Kx=1 cos=0.75（Pe=134.6KW,包括对焊机在内）Ijs=KxPe/Uecos134.6/×0.38×0.75=272.6A对焊机配线： Kx=1 cos=0.75Ijs=KxPe/Uecos100/×0.38×0.75=202.5A。4、各分配电箱导线截面选择及电气设备选择41 生产用电总配线 导线选用BX3×150 BLX2×120 架空敷设。漏电开关选用DI10LE-4004 熔断器额定电流不小于400A42 塔吊导线选用BLX3×351×231×16 明敷漏电开关选用DZ10LE2004 熔断器额定电流不小于200A43 施工货梯配线导线截面选择BLX3×161×1616 明敷漏电开关选用DZ10LE504 熔断器额定电流不小于50A44 主楼（焊机）配线导线截面选择BX3×501×351×16 明敷漏电开关选用DZ10LE2504 熔断器额定电流不小于250A45 钢筋加工场配线导线选择BX3×501×351×16 暗敷漏电开关选用DZ10LE2504 熔断器额定电流不小于250A46 生活用电配线导线选择BLX3×501×251×16 明敷漏电开关选用DZ10LE2004 熔断器额定电流不小于200A47 现场照明用电配线 现场照明配线从各用配电盘用电开关接出，对各照明区照明。48 保护零线（PE线）1）、 总配电箱及区域配电箱与电源变压器的距离超过50m以上时，其保护零线（PE线）应作重复接地，接地电阻值不大于10。2）、在无特殊说明情况下，保护线PE采用BLX铝芯线，最小为BLX16。5、配电盘设计本工程总配电盘利用新建变压器总配电箱接出，导线选用BLX2×150 架空敷设，漏电开关选用DI10LE-4004 熔断器额定电流不小于400A配电盘设计： DZ10LE2004 BLX3×351×231×16 N1（塔）DZ10LE504 BLX3×161×1616 N2（货）DZ10LE2504 BX3×501×351×25 N3（主）DZ10LE2504 BX3×501×351×25 N4（钢）DZ10LE504 BLX3×161×1616 N5（备）总 配 电 盘DZ101004 BX2×16 BLX16 （焊1）DZ101004 BX2×16 BLX1×16 （焊1）DZ10LE2504 DZ101004 BX2×16 BLX1×16 （焊3）DZ10604 BLX2×101×16 （木机）DZ10604 BLX2×101×16 （照明）DZ101004 BLX2×161×16 （备用）临时插线板（木工机械、振动棒用）N3）回路说明：木工机械等开关外配专用分配电盘插座，插座要求采用统一标准。DZ10604 BLX3×101×16 （套丝）DZ102504 BX2×25BLX1×16 （对焊）DZ12604 BLX2×101×16 （切1）DZ10LE2504 DZ12604 BLX3×16 （切2）DZ12604 BLX3×6 （弯1）DZ12604 BLX3×6 （弯2）DZ12604 BLX4×101×16 （卷）DZ520 BLX2×41×16 （照明） N4 回 路6、施工用电要求61 本工程低压侧供电系统采用TNCS制因本工程业主提供的电源为三相四线制，而施工现场须采用三相五线制。即在施工现场总配电箱中采用保护导体和中性导体分离接地，接地后引出一根专用PE线。62 设置漏电保护器漏电保护器设置在总配电箱和开头箱（三级配电二保护），两级漏电保护器的额定漏电动作电流和额定动作时间应作合理时间配合。63 楼层分配电箱中木工机械等用电设备采用专用带插座的配电盘，要求本施工现场楼层插孔，插座采用统一规格型号，便于通用。64 线路配线 在通道口及塔吊吊装钢筋等材料受影响的地方配电线路一律穿钢管埋地敷设，无特殊说明的地方原则上架空敷设。65 楼层配电 裙楼及主楼采用二回路线路。原则上每四层设一分配电盘作砌体及装修用电。7、安全用电技术措施71 安全用电技术措施711 保护接地 将电气设备外壳与保护线PE相连接，保护线PE接地电阻不大于4。接引至移动式电动动工具或手持式电动工具的保护零线，必须采用铜芯软线，其堆面不宜小于相线的1/3，且不得小于1.5mm。712 设置漏电保护器 采用三级配线两级保护器配电形式，即在总配电箱和开头设置漏电保护器。713 安全电压 楼梯通道等人容易接触的照明线路采用36V安全电压，采用带防护罩的安全灯具。714 电气设备的设置、按总配电箱，分配电箱的原则实行分级配电。、开关箱应由末级分配电箱配电，开关箱内应一机一闸一保护。、配电箱、开关箱中导线的进线和出线应设在箱体下底面。严禁在箱体的上顶面、侧面、后面或箱门处。、配电箱、开关箱应有防雨措施。、配电箱后面的排线需排列整齐，绑扎成束，并且木钉固定。715 电气设备防护、电气设备作防护棚。、电气设备应满足架空线路的最小安全距离。716 电气设备的操作与维修、施工现场临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成。、各类用电人员应做到a：掌握安全用电基本常识和所用设备性能。b：使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好，严禁设备带“病”运转。c：停用的设备必须拉闸断电，锁好开关箱。d：负责保护所用设备的负荷线、保护零线和开关箱，发现问题及时报告解决。e：搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。717 电气设备的使用与维护、施工现场的所有配电箱，开关箱应每月进行一次检查和维修，检查、维修人员必须是专业电工，工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。、检查、维修配电箱、开头箱时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。、配电箱内盘面上应标明各回路的名称、用途，同时要作出分路标注。、总、分配电箱门应配锁，配电箱和开头箱应指定专人负责，施工现场停止作业1小时，应将动力开头箱上锁。、各种电气箱内不允许放置任何杂物，并应保持清洁，箱内不得挂接其它临时用电设备。、熔断器的熔体更换时，严禁用不符合原规格的熔体代替。72 安全用电组织措施、建立技术交底制度，向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图，技术内容和注意事项。、建立安全检测制度，定期对用电的接地电阻值，电气设备绝缘电阻值，漏电保护器的动作参数等进行检测，以监视监时用电工程是否安全可靠，并做好检测记录。、建立电气维修制度。加强日常和定期的维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员。、建立安全检查和评估制度，定期对现场用电安全情况进行检查评估。、建立安全用电责任制，对临时用电工程各部位的操作、监护、维修落实到人，并辅以必要的奖惩。、建立安全教育制度。定期对专业电工和各类用电人员进行用电安全教育，严禁无证上岗。
