筏形基础防雷接地施工方案.docx

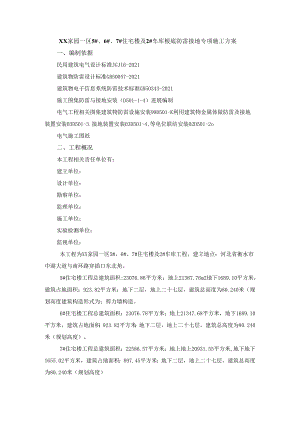

XX家园一区5#、6#、7#住宅楼及2#车库根底防雷接地专项施工方案一、编制依据民用建筑电气设计标准JGJI6-2021建筑物防雷设计标准GB50057-2021建筑物电子信息系统防雷技术标准GB50343-2021施工图集防雷与接地安装（D501-1-4）进展编制电气工程相关图集建筑物防雷设施安装99D501-K利用建筑物金属体做防雷及接地装置安装03D501-3.接地装置安装03D501-4,等电位联结安装02D501-2o电气施工图纸二、工程概况本工程相关责任单位有：建立单位：设计单位：勘察单位：监理单位：施工单位：实验检测单位：监视单位：本工程为XX家园一区5#、6#、7#住宅楼及2#车库工程。建立地点：河北省衡水市中湖大道与南环路穿插口东北角。5#住宅楼工程总建筑面积:23076.86平方米；地上21387.76m2地下1689.10平方米，建筑占地面积：923.82平方米；地下二层，地上二十七层，建筑总高度为80.240米（规划高度建筑构造形式为：剪力墙构造。6#住宅楼工程总建筑面积：23076.78平方米；地上21347.68平方米，地下1689.10平方米，建筑占地面积：923.82平方米；地下二层，地上二十七层，建筑总高度为80.240米（规划高度）。7#住宅楼工程总建筑面积：22586.57平方米；地上地上20931.55平方米,地下地下1655.02平方米，建筑占地面积：897.45平方米；地下二层，地上二十七层，建筑总高度为80.240米（规划高度）2#车库总面积12205.42平方米，车库停车类型为小型，共有374个停车区域，属于大型车库。本建筑为三类防雷等级。建筑物防雷与接地系统：1 .本工程预计年雷击次数N为0.1351,按第三类防雷建筑设计，沿屋顶架设避雷带防直击雷，避雷带采用10热镀锌圆钢，避雷带支架水平间距1.0米。做法参见12系列建筑标准设计图集12D10,3235页。屋顶所有设备及管道构件等的金属局部,均应与避雷带可靠焊接。2 .防雷引下线利用剪力墙暗柱内四根不小于10主筋通长连接与接地装置焊接。3 .高于60米的局部应防侧击雷，在各外表上的尖物、墙角、边缘、设备以及显著突出的物体上布置接闪器，接闪器就近与防雷引下线焊接。构造圈梁中的钢筋应每三层连成闭合回路,并应同防雷装置引下线焊接。电气竖井内的接地干线应每三层与楼板钢筋作等电位连接。外墙内、外竖直敷设的金属管道及金属物的顶端和底端应与防雷装置做等电位连接。4 .本工程采用联合接地,接地电阻不大于1接地装置利用根底筏板内2根不小于014的主筋做根底接地极,并与引下线钢筋焊接,当实测不能满足要求时应补打接地极。选取主楼四个角的引下线，在室外地坪下-5.43m引出一根40x4热镀锌扁钢，扁钢出筏板，预留长度不小于2m,破坏防水层处加防水膏等措施处理。金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，金属桥架本体之间的连接结实可靠，且必须符合以下规定：a.金属桥架及其支架全长不少于2处与接地（PE）或接零（PEN）干线相连接，金属桥架全长大于30m时，每隔2030m增加一处接地连接点，起始端和终点端均应可靠接地；b.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mn?；c.镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。与电梯有关的所有电气设备及导管、线槽的外露可导电局部均应可靠接地。电梯的金属构件，应采取等电位连接。建筑物金属体、金属装置、建筑物内系统、进出建筑物的金属管线等均与接地极可靠连接进展总等电位接地。5 .电源在入户处做重复接地,接地形式为TN-C-S系统,配电箱非带电金属外壳,配线钢管,单相三极插座的专用保护线均应与PE线连接。PE线与工作零线不得共用，并严禁穿过漏电开关。6 .卫生间局部等电位接线箱内端子板和卫生间现浇板主筋以25X4镀锌扁钢可靠焊接。卫生间局部等电位联接作法见建筑标准图集12系列建筑标准设计图集12D10,141页。距地坪上0.5米做测试卡,共4处，测试箱尺寸为：200X200X1507 .除壁挂空调插座外所有插座回路均设漏电断路器保护，动作电流小于30mA,动作时间小于0.1S。本工程采用建筑防雷及保护接地共用一个接地极，接地电阻小于1欧姆，为防止实测不能满足时，增加外甩扁钢，外甩扁钢由两条改为四条，外甩长度由Im改为2m,标高由-0.8m改为-5.43m。具体方法如下：在主楼的四个角，避雷引下线的位置，每个角各引出一根40x4热镀锌扁钢,扁钢出外墙，预留长度不小于2m,破坏防水层处加防水膏等措施处理。利用筏板内的钢筋作为接地体，要求所有地基梁位置筏板的的2根主筋焊接成网格，并与防雷引下线焊接。本建筑物接地装置利用根底内的钢筋做自然接地极。用2根不小于614的钢筋通长焊接成接地网。施工完成后需测试接地电阻,假设不能满足要求时，另外在建筑物外墙处敷设镀锌扁刚作为接地装置。三、施工机具电焊机、无齿锯、小锤、老虎钳、接地摇表等。四、工艺流程接地极、体一防雷引下线及接地板一配电室及电井接地干线T避雷网一摇测。五、施工方法1、利用筏板根底梁位置上下2根。20钢筋通长焊接做接地网，直螺纹接头处做跨接，焊接长度和质量应满足设计要求。利用柱内对角4根不小于010钢筋做避雷引下线，上与避雷网焊接，下与根底接地网焊接。引下线与根底梁、上下板筋、做可靠跨焊，外围根底梁处筏板主筋形成通长焊接通路，与中间纵横梁处做好可靠跨焊。建筑物四个角在根底槽外伸不短于2m的40x4镀锌扁钢与建筑物根底内作为接地的钢筋焊接，使其与建筑物内的自然接地装置构成一个完整的接地体。预埋接地连接板-40x4镀锌扁钢预留测试点,测试点标高0.5米2、在屋面沿女儿墙明敷010热镀锌圆钢避雷带作为接闪器，屋面避雷网格不大于20mx20m0利用构造柱内四根主筋（不小于010）作为引下线，接地极利用建筑物根底内钢筋，作为防雷装置的钢筋之间的连接均应焊接。3、每层构造施工时，在做防雷引下线的柱内四根钢筋上，用红色油漆作好标记，以便与屋顶壁雷带连接正确。4、接地电阻经测试应满足设计要求，否则补打人工接地极。5、系统接地的总体测试，到达质量验收标准。六、质量要求1、引下线与接地体用四根不小于10的钢筋将柱内引下线与纵横根底梁、上下板筋做可靠跨焊，外围梁处筏板主筋通长焊接形成通路，外围梁与做接地用梁筋穿插处做好跨焊，焊接长度大于等于钢筋直径的6倍，且双面施焊，在每层的引下线对角钢筋上用黄漆作明显标记，以防引错。2、避雷网敷设，避雷网安装要求平直，角部做缓弯，固定支架间距才1m,并且结实可靠，且间距均匀，避雷网采用010热镀锌圆钢，沿屋顶女儿墙明敷，与屋面上所有的金属构件、外露金属管道联结，具体做法见图集12D10P3235热镀锌钢与引下线焊接，与屋面暗敷扁钢避雷带焊接，扁钢搭接长度为大于等于2b,三面焊接；焊接处不应有夹渣，咬边、气孔及未焊透现象；不在碎内焊接处应涂沥青漆，以防腐。引下线处要做标记，突出屋面的金属物要与避雷网可靠连接。3、防雷电波浸入，埋地引入建筑的电缆保护钢管、给排水等进出户金属管道就近与接地装置连接。严禁与金属管道焊接，用金属卡连接。七、质量保证措施1、技术、质量保证措施1.1 开工前施工技术负责人组织施工人员对重要及特殊部位做详细交底，并进展图纸会审。1.2 各分项工程施工前，专业工长向施工人员提出书面交底，对质量技术、平安、消防、质量保证措施及成品保护等提出具体要求。1.3 建立施工工长日志，将施工中技术难题、工序搭接、图纸问题、材料设备问题、工艺、质量、进度等方面问题加以记录并签证。1.4 搞好隐检工作，由工长组织，并作好记录。1.5 搞好各项工程自检、互检、交接检“三检制度。1.6 工程施工中的变更，洽商，由工长随时记录。1.7 施焊人员应具备焊接技能,最好由专业焊工完成.2、材料质量保证措施：材料检验：本工程避雷网（带）所用镀锌扁钢、镀锌圆钢及镀锌支持件，需提供产品质量证明书和其合格证，并进展外观检验，镀锌材料规格尺寸符合设计和标准要求，镀锌层应无剥落、锈迹等。八、成品保护措施在钢筋绑扎就位过程中及时配合作业，防止钢筋未调正就焊接，合模后再拆模，造成返工互相影响。焊接时要控制好焊接电流,防止焊接不牢、虚焊和电流过大烧伤主筋。九、平安、消防保证措施1、严格执行电气技术操作规程、电气平安操作规程、电气岗位责任制、消防制度等。2、电工进场进展电气平安、消防教育，进入施工现场必须戴好平安帽，并严禁高空抛掷东西。3、上班制止穿拖鞋、高根鞋，现场不许吸烟，不准酒后作业，非电气焊工不准动用电气焊。4、电工、电气焊工必须持证上岗，并清理干净周围易燃物，戴好防护罩和手套。5、各分项工程施工前，平安员编制有针对性的平安技术交底，并向施工人员交底。十、根底防雷接地节点根底防雷接地做法参照有关图集D501-l-4施工，局部节点示意如下：注：所有焊点焊接长度双面26D梁的角棱四根钢筋、引下线钢筋遇直螺纹连接处做跨焊610与筏板上下层钢筋焊接参照此做法，外围梁筋通长焊接成封闭圈。
