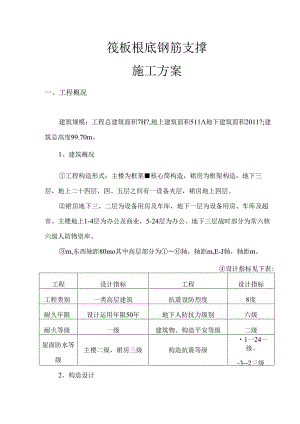

筏板根底钢筋支撑施工方案一、工程概况建筑规模：工程总建筑面积7H?,地上建筑面积511地下建筑面积2011?;建筑总高度99.70m。1、建筑概况工程构造形式：主楼为框架核心筒构造，裙房为框架构造，地下三层，地上二十四层，四、五层之间有一设备夹层，裙房地上四层。裙房地下三、二层为设备用房及车库，地下一层为设备用房、车库及超市。主楼地上1-4层为办公及商业，5-24层为办公。地下三层战时部分为常六核六级人防物资库。m,东西轴距80mo其中高层部分为轴，轴距m,E-J轴，轴距m。设计指标见下表:工程设计指标工程设计指标工程类别一类高层建筑抗震设防烈度8度耐久年限设计运用年限50年地下人防抗力级别六级耐火等级一级建筑物、构造平安等级二级屋面防水等级主楼二级，裙房三级构造抗震等级1一24一级、-3-2三级2、构造设计采纳筏板根底，在主楼部分的厚度为2300mm、280Omm厚，少部分在根底厚度改变的交接部位到达4150mm厚，到达大体积碎的标准。主楼范围需采纳CFG桩复合地基，其他为自然地基。根底最大埋深18.0mo钢筋主要采纳两种，HPB235610,HRB400832。钢筋连接：筏板根底主筋采纳直螺纹机械连接或焊接接头，其余构件的当受力钢筋直径16mm时，采纳直螺纹机械连接或焊接接头，当受力钢筋直径<16mm时，可采纳绑扎接头，采纳直螺纹机械连接时，接头等级不低于II级。二、施工方法1、筏板根底支撑材质为三级钢筋，构造形式为椎体支架（立杆）加上横杆。2、椎体支架和上横杆在安装之前按构造尺寸提早下料加工。3、将根底底板下筋、上筋绑扎完毕后开始放置钢筋支撑（立杆），其下部与筏板根底底筋接触部位焊接；立杆就位后放置上横杆，上横杆与立杆焊接。4、上横杆为钢筋直径分别为：在筏板顶钢筋为32的范围内采纳28在筏板顶钢筋为28的范围内采纳255、同一立杆上支撑点间距、立杆之间排距分别为：在筏板顶钢筋为32的范围内1500mm、150Omm在筏板顶钢筋为28的范围内1400mm>1400mm6、立杆高度二筏板高度-上下爱护层高度-应扣除的钢筋直径。7、立杆支腿钢筋采纳20钢筋。三个支腿间距600mm,依据底排钢筋间距适当调整，和底排钢筋牢固连接。8、中间排支腿之间的连接小横杆采纳18钢筋，和支腿焊接，作为中层钢筋网的支撑，高度依据中层网片高度确定。9、下部支腿之间的连接小横杆采纳18钢筋，和支腿焊接。10、整个钢筋支撑在平面上呈网状布置。详细布置见筏板根底钢筋支撑简图。三、筏板根底钢筋支撑计算大体积筏板内采纳较大直径的钢筋，且上下间距较大，部分相当于一层房间的顶面与底面。为保证上下层钢筋的固定，在施工中需加设钢筋材质支撑。在筏板顶钢筋32的部位支撑程度杆间距为1500mm,立杆间距1500mm；在筏板顶钢筋28的部位支撑程度杆间距为1400mm,立杆间距1400mmo下面从程度杆强度、程度杆挠度、立杆强度与稳定等方面进展计算：(一)筏板顶钢筋为32的部位1、荷载计算静荷载上层钢筋重量：32150双层双向：6.315×2×()×=825Nm作用于上层钢筋上的爱护层混凝土重量：2400×9.8×0.05×l×0.032×()×2=502N/m水平钢筋杆自重:按N/m静荷载按系数（模板及支架荷载分项系数）计算，程度杆的均布荷载为：（825+502）×1.5+47.5×1.2=Nm动荷载1.2.1 施工动荷载：依据建筑施工手册第四版缩印本第514页所述取100ON/m2,化作线荷载为：1000×1.5=1500N/m1.2.2 动荷载按系数（模板及支架荷载分项系数）计算，程度杆的均布荷载为：1500×1.4=2100Nm合计：按折减系数计算，程度杆上的计算荷载为：（2+2100）×0.85=Nm立杆上的竖向荷载为：×1.5=N2、程度杆强度验算：程度杆的弯矩，依据建筑施工手册（第四版缩印本）表8-74计算：M2=0.084×q×l2=0.084×2=730程度杆强度验算：28钢筋截面最小反抗矩：W=Cm3f=M2W=730×103×103=Nmm2<400Nmm23、程度杆挠度验算:×104mm4依据建筑施工手册第四版缩印本表8-74挠度值为：=(XqXF)/(oo×E×I)二(0.273××15004)/(100×2.0×105××104=mm符合要求。4、立杆抗压强度验算：20*3钢筋截面面积X3mr2=NA=×3=6Nmm2<400Nmm25、立杆稳定性验算：由于本方案中支撑内各钢筋均为二力杆，只承受拉压作用，无侧向外力，而依据第4条验算结论，钢筋所受应力远远小于其自身所能承受的应力，因此稳定性合格，可运用。(二)筏板顶钢筋为28的部位1、荷载计算静荷载上层钢筋重量：28150双层双向：×2×U×=Nm作用于上层钢筋上的爱护层混凝土重量：2400×9.8×0.05×l×0.032×()×2=502N/m水平钢筋杆自重：按N/m静荷载按系数(模板及支架荷载分项系数)计算，程度杆的均布荷载为：+502）×1.5+36.6×1.2=2088Nm动荷载施工动荷载：依据建筑施工手册第四版缩印本第514页所述取1000Nm2,化作线荷载为：1000×1.5=1500N/m1.2.2动荷载按系数（模板及支架荷载分项系数）计算，程度杆的均布荷载为：1500×1.4=2100N/m合计：按折减系数计算，程度杆上的计算荷载为：（2088+2100）×0.85=3560Nm立杆上的竖向荷载为：3560×1.4=4984N2、程度杆强度验算：程度杆的弯矩，依据建筑施工手册（第四版缩印本）表8-74计算：M2=0.084×q×l2=0.084×3560×1.42=586程度杆强度验算：25钢筋截面最小反抗矩：W=Cm3f=M2W=583×103×103=382Nmm2<400Nmm23、程度杆挠度验算：X104mm4依据建筑施工手册第四版缩印本表8-74挠度值为:=(×q×l4)/UOO×E×I)二(0.273××14004)/(100×2.0×105××104)=mm符合要求。4、立杆抗压强度验算：20*3钢筋截面面积X3mm2=NA=4984×3=5Nmm2<400Nmm25、立杆稳定性验算：由于本方案中支撑内各钢筋均为二力杆，只承受拉压作用，无侧向外力，而依据第4条验算结论，钢筋所受应力远远小于其自身所能承受的应力，因此稳定性合格，可运用。（三）结论在筏板顶钢筋32的部位支撑程度杆采纳28钢筋，其间距为1500mm,立杆采纳20椎体支架，其间距1500mm；在筏板顶钢筋28的部位支撑程度杆采纳25钢筋，其间距为1400mm,立杆采纳20椎体支架，其间距1400mm。经过上述计算，其作为筏板根底的钢筋支撑满意要求，可以在本工程上运用。
