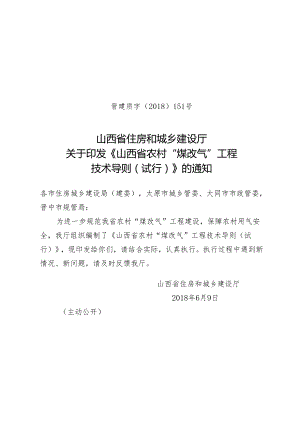

晋建质字（2018）151号山西省住房和城乡建设厅关于印发山西省农村“煤改气”工程技术导则（试行）的通知各市住房城乡建设局（建委），太原市城乡管委、大同市市政管委，晋中市规管局：为进一步规范我省农村“煤改气”工程建设，保障农村用气安全，我厅组织编制了山西省农村“煤改气”工程技术导则（试行），现印发给你们，请结合实际，认真执行。执行过程中遇到新情况、新问题，请及时反馈我厅。山西省住房和城乡建设厅2018年6月9日（主动公开）山西省农村煤改气工程技术导则（试行）山西省住房和城乡建设厅2018年6月刖三为贯彻落实党中央、国务院的要求以及习近平总书记关于“推进北方地区冬季清洁取暖，关系北方地区广大群众温暖过冬，关系雾霾天能不能减少，是能源生产和消费革命、农村生活方式革命的重要内容”的重要指示，山西省省委、省政府按照“宜气则气、宜电则电”的要求，从2017年开始在全省范围内广泛实施农村“煤改气煤改电”工程，目前仍在大力推进中。由于农村“煤改气”工程实施点多、面广、线长，现阶段现行的燃气设计规范未覆盖农村地区，因此，规范农村“煤改气”工程实施迫在眉睫、非常必要。根据省委、省政府要求，为进一步规范农村“煤改气”工程,针对现阶段农村“煤改气”存在的问题，山西省住房和城乡建设厅组织相关部门、设计单位和行业专家编写山西省农村“煤改气”工程技术导则，其目的是为了科学、规范地指导全省今后农村“煤改气”工程的顺利实施，保证质量、保证安全，把“煤改气”这项环保工程、惠民工程打造成安全工程、放心工程。1总贝!|92基本规定102.1一般规定102. 2输配系统调压方式113室外燃气输配系统133. 1一般规定133.2 埋地管道安装143.3 架空管道安装183.4 阀门选择与安装223.5 调压箱（柜）安装243.6 管道连接、检验253.7 管道防腐273.8 吹扫、试压及验收284室内燃气系统314. 1室内燃气管道314.2 燃气计量364.3 燃气灶具384.4 壁挂式采暖炉404.5 阀门424.6 软管434.7 吹扫、试压及验收435燃气设施应急处置465. 1一般规定465.2燃气设施的应急处置47本导则用词说明521总则.o.1为贯彻落实山西省农村煤改气工程，改善大气环境,在满足国家现行标准、规范的要求下，结合山西省实际情况，制定本导则。1.0.2本导则适用于山西省内既有农村生活及采暖用户煤改气工程的设计、施工及验收；不适用于统一规划、统一建设的新型农村社区用户、农村商业用户、工业用户的燃气输配系统。1.0.3农村煤改气工程设计应遵循我省的能源政策，应统筹兼顾乡村特色风貌提升、传统村落、历史文化名镇名村及传统建筑民居保护等要求，应与当地的能源规划、环保规划、消防规划等相结合。2基本规定2.1 一般规定2.1.1 1.1用户室内燃气管道的最高压力宜小于O.OlMPa（表压）。2.1.2 燃气供应压力应根据用户设备燃烧器的额定压力及其允许的压力波动范围确定。2.1.3 室外燃气输配系统与室内燃气系统以引入管阀门或燃气表（室外安装）前阀为界。阀前属于室外燃气输配系统，阀后属于室内燃气系统。2.1.4 居民生活用气计算流量可按下式计算：Qh=kNQn式2.1.42.1.5 燃气管道的计算流量（113h）;k燃具同时工作系数，居民生活用燃具可按现行的国家标准城镇燃气设计规范GB50028或根据农村实际使用情况确定；N同种燃具或成组燃具的数目；Qn燃具的额定流量（11fh）°2.1.6 农村家庭采暖用气量计算要在依据现行的国家标准根据城镇供热管网设计规范CJJ34的基础上充分考虑农民生活习惯、农村房屋结构、保温性能等因素进行计算。2.1.7 农村煤改气工程采用的管道、管件应有产品质量合格文件或质量保证文件，并对管道、管件进行外观检查，核实管道材质、管径、壁厚。2.1.8 1.7农村煤改气工程应按山西省燃气管理条例等法律法规加强安全管理。2.2 输配系统调压方式2.2.1 农村煤改气气源宜优先考虑管道气源，在管道气源无法满足的情况可采取1.NG气化站、CNG供气站作为气源。采用1.NG气化站、CNG供气站作为气源时，其选址、设计、施工等要求应按现行国家标准城镇燃气设计规范GB50028执行。2.2.2 2.2进村燃气管道压力不应高于O.4MPao2.2.3 农村煤改气输配系统调压方式宜分为以下四种情况。1采用中压村外调压至低压方式利用气化站或管输气源，通过管道输送中压天然气到村庄外，在村庄外设置调压柜将中压天然气调至3kPa,通过管道为用户供气。2采用中压村内区域调压至低压方式利用气化站或管输气源，通过管道输送中压天然气进入村庄内，在村内设置区域调压箱将村庄分成几个小的供气区域，经调压箱将中压天然气调至3kPa,通过管道为用户供气。3采用中一低(<10kPa)一低(3kPa)的区域调压方式利用气化站或管输气源，通过管道输送中压天然气到需村庄外，在村庄外设置区域调压箱将村庄分成几个供气区域，经调压箱将中压天然气调至IOkPa以下，再通过每户设置低一低调压阀，将低压调至3kPa以下，通过管道为用户供气。4采用中压单户调压方式利用气化站或管输气源，通过管道输送中压天然气进入村庄内，采取每户设置一个中一低压调压阀的单户调压方式，将中压调至3KPa以下，通过管道为用户供气。3室外燃气输配系统3.1 一般规定3.1.1 输配系统压力级制设计应根据燃气供应来源、用户分布、地形地貌等因素，经过多方案比较，择优选取技术经济合理、安全可靠的方案。3.1.2 1.2输配系统管线宜采用枝状管网供气进行设计，在条件允许的情况下可采用环状管网。3.1.3 从气源至各村的输配管道优选沿村间道路敷设，主管道布置应综合考虑接入方向、村庄外形、街道布局等。3.1.4 1.4村内燃气管道应按“以直埋为主、架空为辅”的原则进行敷设；当管道穿越村内主要干道或机动车道时应采取直埋的敷设方式。3.1.5 1.5省级以上传统村落、历史文化名镇名村等重点村庄实施“煤改气”时，应满足相关规范规定要求，确保传统建筑安全，遵循灵活易隐藏的原则进行管道布置，具体要求：1管道布置宜优先沿村内道路进行直埋敷设；2必须采取架空敷设时，架空管道不得影响村内传统风貌，应结合屋檐、院墙等采取有效的隐蔽措施进行敷设；当不能采取隐蔽措施时，应在颜色、形式和风格上进行专门设计，确保与传统村落风貌相协调。3中国历史文化名镇名村和中国传统村落采取架空敷设时，应严格按照保护规划实施；架空范围较大的，应当组织专家论证后方可实施。3.1.6 埋地燃气管道宜沿村内道路敷设，架空管道宜沿村内永久建筑外墙敷设，敷设高度根据具体位置，不得影响车辆和行人通行安全。3.1.7 输配管网管线布置应尽量短、直，减少施工影响。3.2 埋地管道安装3.2.1 埋地燃气管道宜采用聚乙烯和钢管，并应符合下列要求：聚乙烯燃气管道和管件应分别符合现行的国家标准燃气用埋地聚乙烯管材GB15558.1和燃气用埋地聚乙烯管件GB15558.2的规定。钢管采用焊接钢管、无缝钢管时，应分别符合现行的国家标准低压流体输送用焊接钢管GBT309h输送流体用无缝钢管GB/T8163的规定。3.2.2 聚乙烯管道和钢管连接采用钢塑转换接头，钢塑转换接头应符合现行国家标准燃气用聚乙烯管道系统的机械管件第1部分：公称外径不大于63mm的管材用钢塑转换管件GB262551、燃气用聚乙烯管道系统的机械管件第2部分：公称外径大于63mm的管材用钢塑转换管件GB262552的有关规定。3.2.3 地下燃气管道与建筑物、构筑物或相邻管道之间的水平和垂直净距见表3.2.3-1、3.2.3-2o表3.2.37地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距（m）项目地下燃气管道低压中压BA建筑物的基础0.71.01.5外墙面（出地面处）给水管0.50.50.5污水、雨水排水管1.01.21.2电力电缆（含电车电缆）直埋0.50.50.5在导管内1.01.01.0热力管直埋热水管1.01.01.0直埋蒸汽管2.02.02.0管沟内（至外壁）1.01.01.5通信电缆直埋0.50.50.5在导管内1.01.01.0其他燃气管道DN300mm0.40.40.4DN>300mm0.50.50.5电杆（塔）的基础35kV1.01.01.0>35kV2.02.02.0通讯照明电杆（至电杆中心）1.01.01.0铁路路堤坡脚5.05.05.0有轨电车钢轨2.02.02.0街树（至树中心）0.750.750.75表3.2.3-2地下燃气管道与建筑物、构筑物或相邻管道之间的垂直净距（m）名称净距（In）聚乙烯管道在该设施上方聚乙烯管道在该设施下方钢制管道给水管、燃气管0.150.150.15排水管0.15加套管，套管距排水管0.150.15电缆直埋0.500.500.50在导管内0.200.200.15供热管道直埋管0.50（加套管）1.00（加套管）0.15管沟0.20加套管或0.400.30加套管0.15注：如受地形限制无法满足时，经与有关部门协商，采取行之有效的防护措施后，净距均可适当缩小，但中压管道距建筑物基础不应小于0.5m且距建筑物外墙面不应小于1m,低压管道应不影响建（构）筑物和相邻管道基础的稳固性。3.2.4 地下燃气管道埋设的最小覆土厚度（路面至管顶）应符合下列规定：1埋设在机动车道下时，不得小于0.9m；2埋设在非机动车道下时，不得小于0.6叫3埋设在水田、排水渠下时，不得小于0.8m。注：当不能满足上述规定时，应采取有效的安全防护措施。3.2.5 输送湿燃气的埋地管道，埋设深度应在土壤冰冻线以下，并有不低于0.003坡向凝水缸或燃气分配管道的坡度。3.2.6 埋地燃气管道从排水管（沟）、热力管沟及其他各种用途沟槽内穿越时，应将燃气管道敷设于套管内。套管伸出构筑物外壁不应小于表3.2.3-1中燃气管道与该构筑物的水平净距。套管两段应采用柔性的防腐、防水材料密封。3.2.7 埋地燃气管道穿越农村主要干道时宜敷设在套管内。套管内径应比燃气管道外径大100mm以上，套管伸出路边缘不小于1.0%套管两端应进行封堵。3.2.8 埋地燃气管道采用开挖敷设困难的道路宜采用定向钻敷设方式。施工时应注意定向钻穿越处管道与地上及地下设施的安全间距。穿越要求应符合现行的国家标准城镇燃气管道穿跨越工程技术规程CJJT250o3.2.9 埋地钢制燃气管道管顶上方300mm500mm处应敷设警示带。警示带平面布置宜按表3.2.10。3.2.10 埋地聚乙烯燃气管道管顶上方应敷设金属示踪线（带）、警示带；其中，警示带宜敷设在管顶上方30OnlnI50Omm处，示踪线（带）应贴管敷设，并应有良好的导电性、有效的电气连接和设置信号源井。警示带平面布置宜按表3.2.10。表3.2.10警示带平面布置管道公称直径400>400警示带数量（条）12警示带间距（mm）1503.2.11 燃气管道沿线应设置标志牌，标志牌应符合现行的行业标准城镇燃气标志标准CJJ/T153的要求。混凝土和沥青路面宜设置铸铁标志，人行道和土路宜设置混凝土方砖标志，绿化带和耕地宜设置钢筋混凝土桩标标志。3.2.12 为保证埋地燃气管道挖深不危及村内建筑，可在管道采取保护措施的条件下采取局部浅埋的方式。3.2.13 地下燃气管道的基础宜为原土层。凡可能引起管道不均匀沉降的地段，其基础应进行处理。3.2.14 14地下燃气管道不应在堆积易燃、易爆材料或具有腐蚀性液体的场地下面穿越，并不宜与其他管道或电缆同沟敷设。3.2.15 燃气管道穿越沟槽与隧道的要求应符合现行国家标准城镇燃气设计规范GB50028的相关规定。3.2.16 聚乙烯燃气管道的钢塑转换管件的设置应符合下列规定：1埋地敷设时，应采用整体式钢塑转换管件；2聚乙烯燃气管道与出地面的架空燃气管道连接时，可采用钢塑转换法兰或弯管式焊接钢塑转换管件连接。3.3架空管道安装3.3.1架空燃气管道宜采用无缝钢管、焊接钢管和镀锌钢管。钢管和管件应分别符合现行的国家标准输送流体用无缝钢管GB/T8163、低压流体输送用焊接钢管GB/T3091.钢制对焊无缝管件GB/T12459的规定。3.3.2架空中压燃气管道应采用焊接连接方式，架空低压燃气管道宜采用焊接连接，也可采用丝扣连接；3.3.3架空燃气管道应喷刷黄色识别色。3.3.4架空燃气管道与住宅或公共建筑物中不应敷设燃气管道的房间门、窗洞口的净距：中压管道不应小于0.5m,低压管道不应小于O.3m。3.3.5沿建筑物外墙敷设的架空燃气管道严禁影响建筑物门窗向外开启。3.3.6架空燃气管道可沿建筑耐火等级不低于二级的建筑物的外墙敷设，或敷设在不燃材料的支架上；沿建筑物外墙支架架空敷设时，管道公称直径不宜大于DNlO0。3.3.7架空燃气管道与墙面净距离不应小于0.2m,并要满足施工要求。支架之间的最大间距应符合表3.3.7的规定。表3.3.7水平管道支承间距表（m）管道公称尺寸DN15DN20DN251)X32DN40DN50DN80DNlOODN150最大间距（In）2.53.03.03.54.04.56.07.08.03.3.8支架设置应满足以下要求:1墙上支架（1）村内建筑物、围墙为耐火等级不低于二级的砖墙时，水平管或立管支架可设置于砖墙上。支架宜采用1.型支架或带有斜撑的三角形支架；（2）支架本体、连接件和生根结构应具有足够强度和刚度,应考虑管道本身与附件的重量，以及由于管道变形而作用在支架上的力；(3)立管上设置阀门时，阀门下方必须有立管支架，立管支架与阀门净距不宜小于O.2m0.3m；(4)当水平管道上设有阀门时，应在阀门的来气侧1.Onl范围内设支架并尽量靠近阀门；(5)焊接连接的水平管道转弯处，在距离转弯处1.OnI范围内应设置支架；(6)严禁将支架设在管件上。2落地支架(1)架空燃气管线在下列位置敷设时，应设置落地支架。1)架空管线无建筑物或围墙可依托时；2)架空管线敷设依托的建筑物或围墙为土墙、废弃的房屋时;3)架空管线跨越道路或胡同，管道自身强度无法满足跨距时;4)架空管线跨越村内小型排水沟渠或其他障碍物时。(2)落地支架本体、连接件和生根结构应具有足够强度和刚度，应考虑管道本身与附件的重量，以及由于管道变形而作用在支架上的力。(3)在距离村内主街道或机动车道较近的落地支架应考虑地坪以上1.Onl范围内设有防外力冲撞的保护措施，并在防护装置外表面缠绕反光警示带。(4)落地支架的间距应符合表3.3.7的要求。3.3.9架空燃气管道跨越村内主干道或主要车行道时管道架高不应小于4.5m,跨度不应小于道路宽度，管道上应悬挂带反光的限高标示牌。当跨度不能满足要求，应对管道采取安全保护措施。架空燃气管道与道路、其他管线交叉时的垂直净距应符合表3.3.9的要求。表3.3.9架空燃气管道与道路、其他管线交叉时的垂直净距（m）建筑物和管道名称最小垂直净距（m）燃气管道下燃气管道上主街道或车行道路路面4.5一人行道路路面2.2一架空电力线电压3kV以下一1.5(3-10)kV一3.0(35-66)kV一4.0其他管道、管径300mm同管道管径，但不小于0.10同左>300mm0.300.30注：1当不能满足净距要求时，燃气管道增加保护措施后，可适当减小净距;2架空电力线与燃气管道的交叉垂直净距尚应考虑导线的最大垂度；3低压燃气管道与220V及以下架空电力线路的安全距离要求可参照室内燃气管道的要求执行。3. 3.10架空燃气管道出分支时宜从顶部或侧面接出。3.3. 11架空燃气管道应考虑环境温度下的变形，宜利用管道自然折角作为补偿。当自然补偿不能满足要求时，应设置补偿器，不应采用填料型补偿器。3.3.12燃气管道穿建筑物外墙处应设置套管。套管直径不应小于表3.3.12的规定。套管中的燃气管道应与套管同轴，套管与燃气管道的两端应用密封性能良好的柔性防腐、防水材料填实。套管内燃气管道不得有焊接或丝扣连接接口，应与架空燃气管道防腐等级相同，套管两端的间隙用不燃材料堵严、抹平、压实。表3.3.12燃气管道的套管直径(mm)管道公称尺寸DN15DN20DN25DN40DN50DN80DNlOO套管直径DN40DN40DN40DN80DN80DNlOODNl503.3.13距离村内主街道和机动车道较近或有可能出现受碰撞影响的管道出地坪时应考虑地坪以上1.OnI范围内加设防撞保护装置，并在防护装置外表面缠绕反光警示带。3.3.14钢制燃气管道及附件的防雷技术要求应符合现行的行业标准城镇燃气防雷技术规范QXTl09的规定。防静电接地的技术要求应符合国家现行标准化工企业静电接地设计规程HGJ28的规定。3.4阀门选择与安装1.1.1 1阀门选择1燃气管道阀门宜采用全通径阀门，并应选择适用于燃气介质的阀门；2中压A级、B级钢制燃气管道应采用燃气专用钢制球阀。低压钢制燃气管道应采用燃气专用钢制、铜质或灰铸铁材质的阀门；3中压A级架空钢制管道上设置的阀门应为钢制法兰球阀，中压B级及低压焊接连接的管道阀门应为法兰球阀，丝扣连接的管道阀门宜采用内螺纹球阀；4埋地敷设聚乙烯燃气管道应采用燃气用埋地聚乙烯球阀。1.1.2 阀门设置应符合下列规定：1中压燃气干管上应设置分段阀门，并在阀门两侧设置放散阀，阀门间距一般为2km6km;2中压燃气支线的起点处应设置阀门；3中压燃气调压站室外进口管道上应设阀门，当支管阀距离调压站小于100nI时，室外支管阀门和调压站进口阀门可合并为一个；4燃气管道穿越不良地质区域或大型河流两侧应设阀门。1.1.3 地下燃气管道上阀门和放散管应设置护罩或阀井。1.1.4 阀门安装前，应按设计文件核对其型号，并应按介质流向确定其安装方向。1.1.5 阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装。1.1.6 所有阀门应连接自然，与阀门连接的法兰应保持平行，其偏差不应大于法兰外径的1.5%。，且不得大于2mm。严禁强力组装，不应强力对接或承受外加重力负荷，安装过程中应保证受力均匀，阀门下部应根据设计要求设置承重支撑。1.1.7 阀门安装在立管上时一般保证阀芯距地面不小于1.6mo3.5 调压箱（柜）安装3. 5.1燃气输配系统不同压力级制间的管道之间应设置调压箱（柜）。4. 5.2燃气调压箱（柜）内调压器入口处应设置过滤器，入口（或出口）处应设置防止燃气出口压力过高的安全保护装置,当调压器本身带有安全保护装置的时候可不设）。5. 5.3调压柜与其他建筑物、构筑物水平净距应符合现行的国家标准城镇燃气设计规范GB50028的有关规定。6. 5.4调压柜、调压箱应露天设置；调压柜应设置围栏。7. 5.5当气源为湿燃气时，调压箱（柜）应有保温措施。8. 5.6调压箱距建筑物的门、窗或其他通向室内孔槽的水平净距不应小于1.5mo9. 5.7调压箱不应安装在建筑物的窗下和阳台下的墙上，不应安装在室内通风机进风口墙上；安装调压箱的墙体应为永久性的实体墙，其建筑物耐火等级不应低于二级。10. 5.8调压柜（箱）安装位置应便于安装、操作及维修且避免人员碰撞，调压箱箱体与墙面进行连接采用膨胀螺钉，应保证调压箱的牢固。11. 5.9调压箱安装墙面应尽量选在路面较宽的巷道内，必要时应当增设防撞设施。调压箱箱底距地坪的安装高度不应小于1.0m,当不能满足要求时应采取安全保护措施。12. 5.10调压箱（柜）进出口方向应与管线流向一致。安装前应保证上游管道内的清洁度，防止管道内的杂质进入调压箱（柜）管道内。13. 5.11调压箱的进出管道上应设支架。14. 5.12调压箱（柜）与管道连接时，应保证调压箱（柜）内部元件处于非受力状态，严禁强行安装，以免导致内部零件损坏，造成泄露。3.6 管道连接、检验3.6.1 6.1管道连接有PE管道连接、钢管焊接连接和钢管丝扣连接。3.6.2 PE管道连接、检验1管道连接前应对管材、管件及管道附属设备按设计要求进行核对，并应在施工现场进行外观检查，管材表面伤痕深度不应超过管材壁厚的10%,符合要求方可使用。2聚乙烯管材与管件的连接必须根据不同连接方式选用专用的连接机具，不得采用螺纹连接或粘接。连接时，严禁明火加热。3不同级别和不同SDR值的聚乙烯管材、管件连接时必须采用电熔连接。公称直径小于90mm的聚乙烯管道宜采用电熔连接,其余管道宜采用热熔连接。4聚乙烯管道和钢管连接采用钢塑转换接头。5管道热熔和电熔连接的环境温度宜在-5。（345。C范围内。当环境温度低于-5。C或在风力大于5级天气条件下施工时，应采取防风、保温措施等，并调整连接工艺。炎热季节应采取遮阳措施，避免强烈阳光直射。6聚乙烯管道连接、检验应符合现行行业标准聚乙烯燃气管道工程技术规程CJJ63中有关要求执行。3.6.3 钢管焊接连接、检验1钢管焊接连接按现行国家及行业标准城镇燃气输配工程施工及验收规范CJJ33、现场设备、工业管道焊接工程施工规范GB50236、现场设备、工业管道焊接工程施工质量验收规范GB50683中有关要求执行。焊接施工前应进行焊接工艺评定。2钢管焊接人员必须具有锅炉压力容器压力管道特种设备操作人员资格证（焊接）焊工合格证，且在有效期内。3镀锌钢管焊接前，应清除焊缝两侧100nIm150mm的镀锌层。焊接前管道及管件内、外表面必须清理干净。4焊接过程中不得进行强行组对，在焊缝对接组对时，内壁错边量不应超过连接母材厚度10%,且不应大于2mm。氮弧焊时,焊口组对间隙值为2mni4mm。5钢制管道环焊缝间距不应小于管道的公称直径，且不得小于150mm。焊缝余高不应高于3mm且不应低于母材。6同一焊缝返修次数不宜超过两次。钢制管件严禁直接对焊。7一般地段中压燃气钢制管道应进行抽样射线照相检验，抽样检验比例不应小于15%o抽查时应侧重抽查固定焊口。焊缝内部质量射线照相不得低于现行国家标准钢管环缝熔化焊对接接头射线透照工艺和质量分级GB/T12605的11I级质量要求。8穿越、跨越或套管内的钢制管道应100%进行射线照相检验。焊缝内部质量射线照相不得低于现行国家标准钢管环缝熔化焊对接接头射线透照工艺和质量分级GB/T12605的HI级质量要求。3.6.4 钢管丝扣连接、检验1钢管采用丝扣连接方式时，要求螺纹光滑，无斜丝、乱丝、断丝或脱扣，钢管切割和工制螺纹出现开裂，该钢管严禁使用。拧紧后外露螺纹宜为2扣3扣，钢制外螺纹应进行防锈防腐处理。2现场工制管螺纹数应符合表3.6.4的规定。表3.6.4现场工制管螺纹数公称直径DN20DN20<DNDN50DN50<DNDN65DN65<DNDN100螺纹数9-1110-1211-1312-143.7管道防腐3.7.1钢制燃气管道必须进行外防腐。防腐应符合现行的国家标准城镇燃气埋地钢质管道腐蚀控制技术规程CJJ95的有关规定。3.7.2地下燃气管线防腐设计应考虑土壤电阻率。3 .7.3埋地燃气钢管应采用防腐层辅以阴极保护的腐蚀控制系统，阴极保护的具体要求和做法应符合城镇燃气埋地钢质管道腐蚀控制技术规程CJJ95的相关规定。4 .7.4地下燃气管道与交流电力线接地体的净距不应小于表3.7.4的规定。表3.7.4地下燃气管道与交流电力线接地体的净距（m）电压等级（kV）1035110220铁塔或电杆接地体13510电站或变电所接地体或电杆接地体51015303.7.5钢制套管应进行外防腐，防腐做法应与埋地钢制燃气管道相同。3.8吹扫、试压及验收3.8. 1管道吹扫1管道安装检验合格后，应由燃气公司负责组织施工单位进行吹扫工作，并应在吹扫前编制吹扫方案报至现场管理员。2吹扫方法宜采用增压爆破法，介质宜采用压缩空气，严禁采用氧气和可燃性气体。3管道吹扫应按主管、支管、庭院管的顺序进行，吹扫出的脏物不得进入已合格的管道。4吹扫管段内的调压器、阀门、过滤器、燃气表等设备不应参与吹扫，待吹扫合格后再安装复位。5管道吹扫应采用分段吹扫，钢制管道吹扫距离不宜超过1000m,PE管道吹扫距离不宜超过500m。6吹扫压力不得大于管道的设计压力，且不应大于0.3MPa;吹扫气体流速不宜小于20ms,PE管道吹扫气体流速不宜大于40mso7吹扫口与地面的夹角应在30°45。之间，吹扫口应设在开阔地段并加固，吹扫时应设安全区域，吹扫出口前严禁站人。8吹扫口管段与被吹扫管段必须采取平缓过渡对焊，吹扫口直径应符合表3.8.1的规定。表3.8.1吹扫口直径末端管道公称直径DN<150150DN300DN2350吹扫口公称直径与管径同径1502509当目测吹扫排气无烟尘时，应在排气口设置白布或涂白漆木靶板检验，5min内靶上无铁锈、尘土等其他杂物为合格。3.8.2强度试验1管道强度试验介质应采用空气。2强度试验压力为1.5PN,且钢制管道和SDRll的聚乙烯管道最低试验压力不应小于0.4MPa;SDR17的聚乙烯管道最低试验压力不应小于0.2MPao3进行强度试验时，压力应逐步缓升，首先升至试验压力50%,应进行初检，如无泄漏、异常，继续升压至试验压力，然后宜稳压Ih后，观察压力计不应小于30min,无压力降为合格。3.8.3严密性试验1管道严密性试验应在强度试验合格、管线全线回填后进行。2管道严密性试验介质应采用空气。试验压力应满足下列要求：(1)设计压力小于5kPa时，试验压力应为20kPa;(2)设计压力大于或等于5kPa时，试验压力应为设计压力的1.15倍,且不得小于0.1MPa03试压时的升压速度不宜过快，严密性试验稳压的持续时间为24h,每小时记录不应少于1次，无压力降为合格。3.8.4验收室外燃气管道工程竣工验收应按国家现行标准城镇燃气输配工程施工及验收规范CJJ33规定的工程竣工验收要求执行。4室内燃气系统4.1 室内燃气管道1 .1.1室内燃气管道宜选用钢管，也可选用不锈钢管、铝塑复合管。4 .1.2室内燃气管道选用钢管时应符合下列规定：1低压燃气管道应选用热镀锌钢管（热浸镀锌），其质量应符合现行国家标准低压流体输送用焊接钢管GB/T3091的规定;2选用符合GB/T3091标准的焊接钢管时，低压宜采用普通管，中压应采用加厚管；3选用无缝钢管时，其壁厚不得小于3mm,用于引入管时不得小于3.5mm；4在避雷保护范围以外的屋面上的燃气管道和沿建筑外墙架设的燃气管道，采用焊接钢管或无缝钢管时其管道壁厚均不得小于4mm；5管道公称压力PN0.01MPa时，可选用可锻铸铁螺纹管件。5 .1.3室内燃气管道选用不锈钢管时应符合下列规定：1薄壁不锈钢管的壁厚不得小于0.6mm（DN15及以上），其质量应符合现行的国家标准流体输送用不锈钢焊接钢管GB/T12771的规定；2薄壁不锈钢管的连接方式，应采用承插氢弧焊式管件连接或卡套式管件机械连接，并宜优先选用承插氢弧焊式管件连接。承插氢弧焊式管件和卡套式管件应符合有关标准的规定；3不锈钢波纹管的壁厚不得小于021111,其质量应符合现行的行业标准燃气用不锈钢波纹软管CJ/T197的规定；4不锈钢波纹管应采用卡套式管件机械连接，卡套式管件应符合有关标准的规定；5薄壁不锈钢管和不锈钢波纹管必须有防外部损坏的保护措施。6 .1.4室内燃气管道选用铝塑复合管时应符合下列规定：1铝塑复合管的质量应符合现行国家标准铝塑复合压力管第1部分：铝管搭接焊式铝塑管GB/T18997.1或铝塑复合压力管第2部分：铝管对接焊式铝塑管GB/T18997.2的规定;2铝塑复合管应采用卡套式管件或承插式管件机械连接，承插式管件应符合现行的行业标准承插式管接头CJ/T11O的规定卡套式管件应符合现行国家标准铝塑复合管用卡套式铜制管接头CJ/T111和铝塑复合管用卡压式管件CJ/T190的规定;3铝塑复合管安装时必须对铝塑复合管材进行防机械损伤、防紫外线（UV）伤害及防热保护，并应符合现行的国家标准城镇燃气设计规范GB50028中的有关规定。7 .1.5室内燃气管道安装应符合下列要求：1通风、排气条件良好的厨房或非居住房间内；2室内燃气管道严禁敷设在卧室、浴室、厕所中；3房间净高不应低于2.2m；4敷设燃气管道及设备的房间必须有实体墙或门或窗与其他房间隔开；5用户不得将燃气管道和燃气设备包裹起来；6安装天然气管道或设备的房间内不得堆放易燃、易爆或带腐蚀性的物品；7厨房与卧室未明显分隔时，按照卧室处理；8通气前，应明确灶具与气源适配情况，且厨房内不得存在使用明火的设备；9对于地上密闭房间作为厨房或壁挂式采暖炉间时，管道宜采用无缝钢管焊接或法兰连接，房间内应设置可燃气体报警器，并与电磁切断阀、轴流风机连锁。8 .1.6室内明设的燃气管道与装饰后墙面的净距，应满足维护、检查的需要，且宜符合表4.1.6的要求。表4.1.6燃气管道与装饰后墙面的净距表（M）管道公称尺寸<DN25DN25-DN40与墙面净距（mm）>302509 .1.7室内燃气管道与电气设备、相邻管道之间的净距不应小于表4.1.7的规定。10 1.8管道公称直径小于或等于DN50时，室内低压燃气管线宜采用热镀锌钢管和镀锌管件，连接方式采用螺纹连接，密封填料宜采用聚四氟乙烯生料带。管道公称直径大于DN50时，室内低压燃气管线宜采用无缝钢管或焊接钢管，连接方式应采用焊接或法兰连接。4.1.9燃气管道穿墙套管的两端应与墙面齐平，套管内不准有接头；水平管套管两端采用柔性的防腐、防水材料密封。4.1.10套管管径不得小于表4.1.10的规定。表41.7室内燃气管道与电气设备、相邻管道、设备之间的最小净距（mm）名称平行敷设交叉敷设电气设备明装的绝缘电线或电缆250100暗装或管内绝缘电线50（从所做槽或管的边缘算起）10电插座、电源开关150不允许电压小于100OV的裸露电线10001000配电盘、配电箱或电表300不允许相邻管道应保证燃气管道、相邻管道的安装、检查和维修20燃具主立管与燃具水平净距不应小于300mm；灶前管与燃具水平净距不应小于20OnIIn；当燃气管道在燃具上方通过时，应位于抽油烟机上方，且与燃具的垂直净距应大于100Omm20注：1当明装电线加绝缘套管且套管的两端各伸出燃气管道100mnl时，套管与燃气管道的交叉净距可降至IOmm;2当布置确有困难时，采用有效措施后，可适当减少净距。表4.1.10燃气管道的套管公称尺寸（M）燃气管DNl5DN20DN25DN32DN40DN50DN65DN80DNlOO套管DN32DN40DN50DN65DN65DN80DNlOODN125DN1504.1.11室内燃气管道支架、托架、管卡的安装应符合下列要求：1管道的支架应安装稳定、牢固，支架位置不得影响管道的安装、检修与维护；2当水平管道上设有阀门时，应在阀门的来气侧Im范围内设支架并尽量靠近阀门；钢管支架最大间距见表4.1.11。表4.1.11钢管支架最大间距（m）公称直径DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150最大间距2.53.03.54.04.55.06.06.57.08.010.03在挂表后的水平管上及灶前立管上应至少有一个固定点（管卡）；4室内水平管与其他管道平行敷设时，燃气管道应敷设在其他管道的外侧；5螺纹连接的密封填料不允许用铅油麻密封，以防止铅油麻在使用中干裂导致漏气。密封材料为聚四氟乙烯生料带。施工时严禁密封胶带滑入管内，以免堵塞管道；6活接头的胶垫应为聚四氟乙烯垫，安装时必须摆正；7室内管道安装完毕，经严密性试验合格后，建筑物与套管的间隙应采用水泥砂浆或沥青填塞好，墙体表面应恢复与原墙体表面一致。全部管道仔细清除灰尘、污物后涂刷银粉漆二道；8套管内的燃气管道不得设有任何形式的接头，套管与燃气管道之间的间隙应用防水材料填实。燃气管道采用聚乙烯冷缠带加强级防腐，防腐层室外露出50mm,室内露出20mm。4.2燃气计量4.2.1燃气用户应单独设置燃气表。燃气表应根据燃气的工作压力、温度、流量和允许的压降（阻力损失）等条件选择。4.2.2家用燃气表有G1.6、G2.5、G4家用表系列，分为智能IC卡燃气表、代码式预付费燃气表、直读式智能远传表。4.2.3家用燃气表应符合现行的行业标准IC卡模式燃气表CJII2、切断型膜式燃气表CJJ449、无线远传膜式燃气表CJJ503的有关规定。4.2.4燃气表宜设置防逆流结构；燃气表宜配带防盗表接头口。4.2.5燃气表可安装在厨房内，当条件允许时可安装室外。室内宜安装在不燃结构的室内通风良好处，室外安装在稳固的围墙或建筑物外墙上。4.2.6室外安装燃气表应设置在表箱内，可设置成引入管阀门+燃气表、表前阀+低低调压阀+燃气表等形式的一体表箱。4.2.7与燃气表连接的管道宜采用镀锌钢管螺纹连接，管道质量应符合现行的行业标准低压流体输送用焊接钢管GB/T3091的规定，管件可选用可锻铸铁螺纹管件，连接要求应符合现行的行业标准550密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T7306.2规定的螺纹（锥/锥）连接，
