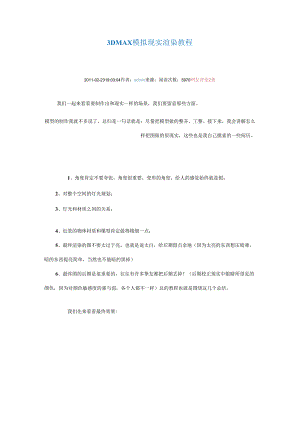

3DMAX模拟现实渲染教程2011-02-2319:03:04作者：admin来源：阅读次数：5970网友评论2条我们一起来看看要制作出和现实一样的场景，我们要留意那些方面。模型的制作我就不多说了，总归是一句话就是：尽量把模型做的整齐，工整。接下来，我会讲解怎么样把图做的很现实，这些也是我自己摸索的一些阅历。1、角度肯定不要夸张，角度很重要，变形的角度，给人的感觉始终就是假；2、对整个空间的灯光规划；3、灯光和材质之间的关系；4、近景的物体材质和模型肯定做得精细一点；5、最终渲染的图不要太过于亮，也就是说太白，给后期留点余地（因为太亮的东西想压暗难，暗的东西提亮简单，当然也不能暗的黑掉）6、最终图的后期是很重要的，往往有许多挚友都把后期丢掉！（后期校正现实中眼睛所望见的颜色，因为对颜色敏感度的强与弱，各个人都不一样）总的教程也就是围绕这几个总结。我们先来看看最终效果:效果图以下这个场景是我的工作室，我根据现实中的视察进行制作的。下面大家一起来看一下这个场景的平面，以及现实中所存在的光源:图1现实中也就这些灯，现实中这些灯能将整个空间照的很亮，那么在我们制作的之中也就根据实际的灯光进行制作，当然也要在必要的时候加上些补光。在现实中，晚上室内不开灯的状况下，外面的天是很暗的，那么我们人的眼睛是基本上看不出有多少光打入室内的。不开灯进入室内的光有两种：1、房子所在的地方是在繁华的城市，大街小巷的灯光照亮四周楼房，光在来回的反弹，最终成为我们眼睛看到的所谓天光；2、天气很好，常常有月光出现。当室内开了灯，那就几乎看不到外面的天光了!在乡村，到了晚上，路上完全没有任何灯，走在路上几乎是全黑，只能靠感觉走路，伸手几乎不见五指，只能借助电简或是车灯进行走路，大家可以想象一下！除非天还没有完全暗下去，臭氧层还能折射出太阳的光！上面是我个人的视察，有不对的地方还请海涵！转入正题：那么这个室内是处于繁华的大城市之中，房子所在的是住宅型的办公，外面是屋顶花园，几乎没有什么灯亮，所以我就根据现实中几乎没有天光进行制作！首先个人比较喜爱用指数曝光方式，这样更好限制。lSDon'taffectco11TVRay:COlormappingType:ExponentialDarkmultiplier:1.0Brightmultiplier:1.0Gamma:1.0把切测试参数都设置好，（不要设置太大，奢侈时间）下面是我常常用的测试参数,仅供大家参考。（不要死套参数，参数都是次要的，个人见解）默认灯光关与不关都一样，室内假如存在了灯光，那么VR默认灯光会自动关闭。对了，我用的是VR1.5RC5、Max2008oVRay:FiXedimagesamplerSubdivs:ptPOnGlcausticsReflectivePrRefractiveVRay:IndkeCtillumination(GI)Post-processingSaluraHon:TO-CContrast:TCContrastbase:05tPfimaiybouncesMultiplier:1.0胃Glengine:IlrfadianCemapSecondarybouncesMultiplier:1.0WGlengine:I1.ightCaChe我用的是IRRADlANCEMAP和1.lGHTCACHE搭配。一次反弹和二次反弹都默认，到最终出图都是默认。V-Rav:Irradiancemap-Built-inpresetsCurrentpreset:BasicparametersMinrate:-6Maxrate:"3HSph.subdivs:30Interp.samples:(20Clrthresh:Q3Nrmthresh:0J-Distthresh:0.1Interp.frames:2Showcalc,phase厂Showdirectlight厂ShowsamplesDetailenhancement11On尸I二11C0-WSubdivsmult.Cj-AdvancedoptionsInterpolationtype:1.eaSt$qu郡e$fitgood/$mooth«Multipassr,RRandomizesamplesSamplelkup:Densued(best)3厂ChecksamplevisibiCalc.pa$interpolationsamples:7C"MocfeMode:sngeframeSaVe；ReSetFile：D:BF¾BF1503.vrmapBloWSeAnewirradiancemapiscreatedforeachframe.THsmodeissuitableforStiHimagesandanimationswithmovingobjects.OsamplesObytes(0.0MB)特网Onrenderend«Don'tdelete厂Autosave:D:BF练习BF1503.vrm叩RSwitchtosavedmap参数都很低，这样时间就不会奢侈掉！而且多测试能尽快看到效果!这里1.lGHTCACHE参数基本都是默认，只有把SUBDlVS改小到100,测试时候100足够!环境ENVIRONMENT我开启了环境反射，这样能让窗户部分出现些现实中所能透过玻璃看到的很暗的天空，但是不要太亮，太亮就假了！具体这个参数见下图:这个参数大家也不要什么场景都用，不同时候不同效果，还是强调下，不要死套参数。Minsamples:tGlobalsubdivsmultiplier:TtV-Ray:rQMCSamplerPdthsampler:IDcV-Ray:ColormappingAdaptiveamount-Noi$ethreshold:0,05C'Timeindependentf这里我吧把MCSAMP1.ER参数提高点，这样弥补一下前面参数低，时间不会增加多少。用的是指数曝光，勾起了SUB和C1.AUPOUTPUT两个选项，为了起到渲染的时候不出现闪耀现象！（不过勾起的了之后速度似乎会慢）好了，测试时候的参数就是这样设置完毕，那么下面要在窗户外面模拟展所谓的天光。图10飞特网上面这个就是模拟室外的光照，但是到后面几乎是看不出室外的光线了！看一下这个灯的参数图U这个灯光打好了，先不忙测试，先把窗户和移门上的玻璃材质调整一下，这个玻璃参数很重要的，室内的其他材质我就不一个一个的具体说了，材质的调法都是差不多的，也没有什么的特别的调法，好了，下面看下玻璃移门的材质:HgWhkrMHueWhMrr-HueWhneM来'感党和你fCV图12我给玻璃的颜色是全白色，这样就是无色的了，那么就不会让我前面打的室外光变色，或许有的挚友会说，那你要那个玻璃做什么？不如不要。那么我就要问你了，晚上门上有玻璃，会反射室内的东西。假如没有玻璃，你不会感觉门就是一个门框？怎么真实？细微环节很重要滴！好了，玻璃的材质也调整好了，那么就起先测试渲染一下看看小样:可能是视屏截图，图片还是有点模糊，不过可以看到室外那边已经亮起来了，但是我感觉这样就OK了！不须要再亮，假如再亮，那就假了，干扰室内就多了，下面我们就起先打出室内灯管，我用的是一个面光来模拟，当然我是为了便利，有许多方法可以模拟出室内的灯管的，好了，下面看一下灯光的打法:Hue的献色给一点点红色很微弱的红色就好在没个发光灯管下放放置个VR面灯索模拟灯管，垂直向下照射就可吸了！灯光.不要多了,黑色被IR要，灯光的倍增位我给的很大.因为VR面灯的血Rie小也就是越暗，那么加大灯光的倍增来模掖现实中的灯光亮的,这样的亮度,要在指数的图14室内的灯光总共是7盏，都关联，下面进行测试一下，看看效果！灯光的亮度是默认的30O但是要勾起双面，这样才能照亮灯管和顶上的曝光效果，测试小样如下图:图15有点发灰还不够亮，灯管的亮度够了，不要再加大，因为再加大的话，就看不到灯管,那样会曝光很难看，那么下面就要补盏托光，来照亮表现区域:图16补光也打好了，下面再测试一下看看效果:图17基本上效果可以了，就可以出图了，那么就可以把参数设置成为出图的参数，出图的参数就是把所要设置的都设置得比测试时候大些就好，剩下的就交给后期，具体见出图参数。大图渲染出来的效果给大家看一下:图18后期是要做许多颜色和明暗度的调整的，重要的还是要靠后期去把关，后期很重要，看一下和渲染出来和后期完成的成图对比：图19地面渲染出来的时候有点亮，那么就用PS的曲线给压暗些，墙面有些太白，后期给点灰度、给点绿色；拉门上的玻璃没有质感，后期给压暗，再给点颜色；墙与墙之间的交接不是很清晰，然后再渲染一张AO叠加上去，这样整体的后期就做完了。大家对比一下，后期的具体教程我就不多说了，有空会写一下后期教程给大家参考一下。AO的调法有好几种，我就干脆用AO插件了，这个网上都有的下！好了，希望我的一些作图经过能给你们带来一些帮助，希望不要误导你们，还是要靠大家自己去探讨和不断探究。VR还有许多东西没有学到，这个东西是学不完的，这也是我的一个练习。商业图的时候，大家还是把后期多多练习一下，后期是很好的东西，好了，就写到这里，感谢大家，多多沟通。
