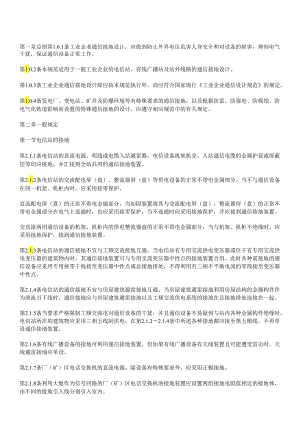

第一章总则第1.0.1条工业企业通信接地设计，应做到防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证通信设备正常工作。第1.0.2条本规范适用于一般工业企业的电信站、有线广播站及站外线路的通信接地设计。第1.0.3条工业企业通信接地设计除应按本规范执行外，尚应符合国家现行工业企业通信设计规范的规定。第1.04条发电厂、变电站、矿井及防爆环境等有特殊要求的通信接地，以及根据防雷、防强电、防腐蚀、防电气化铁道影响而设置的特殊通信接地的设计，应遵守相应规范中的有关规定。第二章一般规定第一节电信站的接地第2.1.1条电信站的直流电源、明线或电缆入站避雷器、电信设备机架机壳、入站通信电缆的金属护套或屏蔽层等均应接地，并汇接到全站共用的通信接地装置。第2.1.2条电信站的交流配电屏（盘）、整流器屏（盘）等供电设备的正常不带电金属部分，当不与通信设备在同一机架、机柜内时，应采用接零保护。直流配电屏（盘）的正常不带电金属部分，当加固装置将其与交流配电屏（盘），整流器屏（盘）的正常不带电金属部分在电气上连通时，也应采用接零保护；当不连通时应采用接地保护，并应接到通信接地装置。交直流两用通信设备的机架、机柜内的供电整流器盘的正常不带电金属部分，当与机架、机柜不绝缘时，应采用接地保护，接到通信接地装置。第2.1.3条电信站的通信接地不宜与工频交流接地互通。当电信站有专用交流供电变压器或位于有专用交流供电变压器的建筑物内时，其通信接地装置可与专用交流变压器中性点的接地装置合用。此时各种需接地的通信设备应采用专用接零干线接至变压器中性点或总接地排处，不得利用有三相不平衡电流的零线接至变压器中性点。第2.1.4条电信站的通信接地不宜与房屋建筑避雷接地互通。当房屋建筑避雷接地利用房屋结构的金属构件作为泄流引下线时，通信接地应与房屋建筑避雷接地以及工频交流供电系统的接地在总接地排处连接在一起。第2.1.5条当要求严格限制工频交流电对通信设备的干扰，并且通信设备不易做到与站内各种金属构件绝缘时，电信站所在的建筑物应采用三相五线制供电，在第2.1.22.1.4条中所述各种接地都应接至第五根线，不再单设通信接地装置。第2.1.6条有线广播设备的接地可利用通信接地装置。但如果有线广播设备有天线装置且可能遭受雷击时，天线避雷接地应单设。第2.1.7条厂（矿）区电话交换机的直流电源，除设备有特殊要求外，应采用正极接地。第2.1.8条利用大地作为信号回路的厂（矿）区电话交换机的接地装置应设置两组接地电阻值相近的接地体，由不同的接地引入线分别引入室内。第二节电缆线路的接地第2.2.1条敷设于空旷地区的地下电缆，当所在地区年雷暴日数大于20天及土壤电阻率大于100欧姆米时，电缆的金属护套或屏蔽层应每隔2千米左右接地一次。当土壤电阻率小于500欧姆米时,油麻沥青铠装电缆的自然接地可代替上述接地。第2.2.2条地下电缆线路在同一地点设置防腐蚀接地和防雷接地时，阳极防腐蚀接地装置宜与防雷接地装置合用；阴极防腐蚀接地装置应与防雷接地装置分别设置。第2.2.3条电缆分线箱的避雷器应接地。架空电缆金属护套及其钢绞线应每隔250米左右接地一次;在空旷地区应每隔1千米左右接地一次。在电缆分线箱处架空电缆金属护套及其钢绞线应与电缆分线箱合用接地装置。第三节杆路、明线和终端设备的接地第2.3.1条设于空旷地区的各种型式架空通信线路的下列电杆应设置避雷针及其接地：一、终端杆、引入杆及与其毗邻的五根电杆；二、分线杆、试线杆、飞线跨越杆、超过12米的高杆、位于高处的电杆以及角深大于1米的角杆;三、装有放电器、避雷器、放电间隙的电杆；四、与1千伏及以上的电力线路交越时两侧的电杆；五、在雷电活动频繁的地区，每隔5T0根电杆；六、遭受过雷击的电杆。第2.3.2条符合第2.3.1条第二、四、五、六款及第一款中与终端杆、引入杆毗邻的五根电杆规定需设置避雷针的钢筋混凝土电杆、宜将避雷针引接到电杆顶部的钢筋作为避雷针接地。第2.3.3条装有放电器、避雷器、放电间隙的电杆的避雷针可利用其接地装置作为避雷针接地。有拉线的电杆可利用拉线装置作为避雷针接地。第2.3.4条与1千伏及以上的电力线路交叉跨越时两侧的木电杆及与110千伏及以上的电力线路平行受到危险影响的木电杆的避雷针的接地线应在离地面2米处留有5厘米间隙。第2.3.5条除第2.3.22.3.4条外，其余情况下电杆的避雷针接地线可沿杆敷设至底端作为接地。第2.3.6条空旷地区的架空明线进入电信站或中间电缆处的电杆应设置避雷器及接地，并应从该杆向外约2千米范围内设置分级保护接地。分级保护接地的布置应符合表2.3.6的规定：滞端杆距离终端杆处150200500-6001000120018002200分级保护装置备耋米间隙放粼放电¾UUIDJP乐7毫米放电间隙10毫米放电间隙15毫米放电间隙分级保护接地的布置表2.36注：在雷电活动不频繁的地区，可取消10毫米及15毫米级放电间隙。第2.3.7条位于空旷地区的电信站引入杆或进站、介入电缆终端杆附近的200250米长度的线路,以及重复雷击地段可装设架空地线。架空地线应接地，接地间隔不应大于100米。在引入杆、终端杆及装有分级保护放电间隙的电杆处，架空地线不应接地。第2.3.8条接至空旷地区电缆或明线线路的用户终端设备应设置保护装置，其避雷器应接地。第三章接地电阻第一节电信站的接地电阻第3.1.1条不利用大地作为信号回路的厂（矿）区电话交换机、载波机、调度电话总机、会议电话汇接机或终端机、有线广播扩音机、生产扩音机等通信设备的接地装置的电阻值应符合下列规定：一、直流供电通信设备的接地电阻值不应大于15欧。二、交流供电或交直流两用通信设备的接地电阻值，当设备的交流单相负荷小于或等于05千伏安时，不应大于10欧；大于05千伏安时，不应大于4欧。第3.1.2条利用大地作为信号回路的厂（矿）区电话交换机的两组接地体并联后的接地电阻值不应大于表3.1.2的规定。利用大地作为信号回路的电话交换机的接地电阻表3.12交换机容量（门）600>6001000>10002000>20004000接地电阻值（欧）6432第3.1.3条当电信站的接地符合第2.1.3条规定时，接地装置的电阻值应同时符合电信站接地电阻值和国家工业与民用电力装置的接地设计规范中有关交流供电变压器中性点接地电阻值的规定。第3.1.4条符合第2.1.4条规定的总接地排的接地电阻值不应大于1欧。第二节电缆线路的接地电阻第3.2.1条地下电缆金属护套或屏蔽层防雷接地的接地电阻值应符合下列规定:一、p100时R（X2.11）二、p>100时R（3.212）式中：P土壤电阻率（欧姆米）；R一接地电阻值（欧姆）；S一接地间隔（千米）。第3.2.2条架空电缆金属护套及其钢绞线的接地电阻值不应大于表3.2.2的规定。p100100<&amp;rho300300<&amp;rho500p>50020303545架空电缆金属护套及其钢绞线的接地电阻土壤电阻率©姆*)接地电阻值表3.22第3.2.3条地下电缆米用阴极保护时，阴极保护设备接地电阻值应根据电缆所需的排流量和阴极保护设备所在地的土壤电阻率，对接地电阻值与阴极保护设备功率消耗值综合考虑确定。第3.2.4条地下电缆采用阳极保护时，阳极接地电阻值应根据所需保护的电缆种类和长度确定。第三节杆路、明线和终端设备的接地电阻第3.3.1条杆路、明线的各种接地的接地电阻值不应大于表3.3.1的规定。杆路、明线的接地电阴表3.3.1壤电阻率Y地由蹶眯）接地项目p100100<p300300<p500p>500架空明线进入电信站或中间电缆处终端杆的避电器和分级保护放叫器57912架空明线分级保护放电间隙架空地线20303545电珑分线箱避雷器10151824与I千伏及以上的电力线路交叉跨越时两侧电杆上避雷针25252525第3.3.2条当用户终端设备需装设避雷器时，避雷器的接地电阻值不应大于表3.3.2的规定。用户终端设备避雷器的接地电阻表332共用一个接地装置的避雷器数量Ii245及以上接地电阻值（欧）50352520第四章接地装置第4.0.1条当通信接地装置与工频低压交流供电系统的接地装置不互相连接时，其接地体间的距离不宜小于10米；当受场地条件限制时不得小于5米。通信接地装置与房屋建筑避雷接地装置不互相连接时，其接地体间的距离不应小于20米。第4.0.2条地下电缆防雷接地装置的接地体的布置应与电电缆走向垂直，接地体与电缆的距离不宜小于10米，最大不应超过30米，见图4.0.2。地下电填接地线'距离建直接地体-C图4.0.2第4.0.3条当采用阳极保护地下电缆时，接地体与电缆的距离宜为5米左右；当采用阴极保护地下电缆时，其距离宜为200300米。第4.0.4条同一接地装置的垂直接地体之间的间距宜为接地体长度的1.52倍，间距的最小值不应小于接地体长度。第4.0.5条接地体顶面的埋设深度宜大于冰冻层深度、并不应小于0.5米。第4.0.6条垂直接地体宜采用钢管、园钢和角钢，水平接地体宜采用扁钢，引入线宜采用外加绝缘的扁钢或绝缘导线。其规格应符合下列要求：一、接地体钢管壁厚不应小于3.5毫米；圆钢直径不应小于10毫米；角钢厚度不应小于4毫米；扁钢厚度不应小于4毫米；截面不应小于100平方毫米。注：线路及用户终端设备的垂直及水平接地体的最小规格可适当低于上述数值。二、接地引入线扁钢：厚度不应小于4毫米，截面不应小于100平方毫米。导线：铜芯不应小于16平方毫米（要求接地电阻小于10欧时）；铜芯不应小于10平方毫米（要求接地电阻大于或等于10欧时）；铜芯不应小于25平方毫米（用户终端设备避雷器用）。三、站内接地线导线：铜芯不应小于35平方毫米（总配线架至接地排）：铜芯不应小于16平方毫米（要求接地电阻小于10欧时通信设备用）；铜芯不应小于10平方毫米（要求接地电阻大于或等于10欧的通信设备用）；铝芯不应小于25平方毫米（工频交流设备用）。注：1.当总配线架避雷器的接地端不是通过接地排与入站电缆金属护套或屏蔽层相连而是直接连接时，总配线架至接地排的站内接地线截面允许不小于10平方毫米。2.上述站内接地线不包括兼作直流电源馈电线的接地线。第4.0.7条在腐蚀性较强的土壤中埋设的接地体应镀锌。在土壤电阻率小于20欧姆米的地区或腐蚀性强的地区，还应增大接地体的厚度、直径或采用耐腐蚀的接地体。第4.0.8条阴极保护设备的接地体应采用耐腐蚀材料。第4.0.9条当土壤电阻率较高，采用一般接地体难于达到所要求的接地电阻值时，应根据具体情况确定采用以下措施：一、深埋接地体（当深层土壤电阻率小时）；二、在接地体周围采用长效化学降阻剂；三、将接地体周围高电阻率的土壤更换为低电阻率的土壤；四、在接地体周围填入木炭、焦炭、矿渣等低电阻率物质。第4.0.10条常用的接地装置的接地体的接地电阻宜按下列公式计算：一、单一垂直接地体：费SOT）二、几个并联的相同垂直接地体：%=需0010-2）nc三、水平接地体：S=如】4+勾00.103；五、板式接地体3我1端六、垂直、水平综合接地体：=RgRP、一心什%9四、几个平行的水平接地体或垂直水平嫁合接地体中的水平接地体：(1O-104)当h>2d时Q0.105)(4.0.10-6)式中：Rc单根垂直接地体的工频接地电阻（欧）；Rnc一一n根垂直接地体的工频接地电阻（欧）；Rp一一单根水平接地体的工频接地电阻（欧）；Rnp一一n根水平接地体的工频接地电阻（欧）；Rb一一板式接地体的工频接地电阻（欧）；Rz一一垂直、水平综合接地体的工频接地电阻（欧）；P一一土壤电阻率（欧姆米）取一年内的最大值，但明线及电缆防雷接地装置可取雷季时的值;1.一一垂直接地体的单根长度或水平接地体的总长度（米）；h一一接地体顶面埋深（米）；n一一垂直接地体的数量；c一一垂直接地体的利用系数（见附录二）；p一一水平接地体的利用系数（见附录二）；A一一水平接地体的形状系数，可采用表4.0.10所列数值：水平接地体的形状系数表4.0.10形状1.Y+*口卜AIo-0378|0.8672.145.278.811.690.48d一一接地体的直径或等效直径（米），可采用下列数值：钢管及钢棒d=c（为钢管或钢棒直径:米）；扁钢d=#S为扁钢宽度：米）;等边角钢d=0.84b（b为角钢宽度：米）；不等边角钢d=071b1b2（b12+b22）（blb2为不等边角钢宽度：米）；园板d=W（±为园板直径：米）；矩形板d=冬（a.b为板的边长:米,711规范说明第二章一般规定第一节电信站的接地第2.1.1条本条规定了电信站的接地装置的名称及电信站内需接地的通信设备的种类。过去一般习惯将电池等的接地称为工作接地，将电信站的交流供电设备的外壳接地称为保护接地。这种名称和区分是沿用苏联50年代的规定。在本规范中，一方面由于规定交流供电设备的外壳采用接零保护，从而不再单独设置保护接地装置；另一方面考虑到通信设备的接地实际上具有多种功能（工作、保护、屏蔽），因此，改称为通信接地，接地装置称为通信接地装置。目前，绝大多数的厂矿企业电信站接地是将电池正极接地，明线或电缆入站避雷器接地，通信设备机架、机壳的保护和屏蔽接地合起来接到一个接地装置。有少部分电信站的总配线架不与电池接地在站内相通，而是单独做一个接地装置。从保护原理来分析，外线入站的避雷器的接地端、电缆金属护套（或屏蔽层）和通信设备的机架、机壳这三者应直接连在一起。当避雷器放电时，电缆芯线与护套间，芯线所连接的通信设备与外壳间基本上处于等电位，只有这样才能真正起到避雷器的保护作用。如果这三者分别接至不同的接地装置，当避雷器放电时，芯线与护套间，芯线所连接的通信设备与外壳间仍有可能存在高电压（这个高电压就是放电电流的避雷器的接地装置的接地阻抗上的电压降），仍然可能击穿绝缘。因此，本条规定人站线路避雷器的接地与通信设备机架、机壳接同一个接地装置。第2.1.2条过去的各种设计资料中，电信站的交流配电盘、整流器盘等交流供电设备规定采用接地保护，设置保护接地装置。但实际上，据对北京地区近20个厂矿企业电信站的调查，其中只有半数电信站采用接地保护，设置保护接地装置，另一半电信站采用接零保护，不设保护接地装置。电信站的交流保护采用接地保护有两个问题：(1)采用接地保护时，保护接地装置的电阻值要随设备的交流工作容量而变，以保证短路电流大于熔体工作电流的4倍，这样才能做到当设备外壳带电时，可靠地切断电源，因而交流工作容量愈大,保护接地装置允许的电阻值就愈小。过去一般规定保护接地装置的接地电阻不大于10。，这实际上仅适用于交流线电流不大于4A的电信站。对容量超过600门的纵横制电话交换机或独立建筑的电信站(这种电信站内的各种交流负荷包括房屋照明负荷等一般都是由交流配电盘引出的)来说，其交流线电流往往超过4A,除非降低保护接地装置的接地电阻值，否则就不能起到有效的保护作用。(2)为了安全起见，一般要求在同一个交流供电变压器范围内，接地保护与接零保护不能混合。大多数厂矿企业电信站由于负荷容量较小，是没有专用变压器的，而其他交流用电设备一般都是接零保护，如果电信站采用接地保护，势必形成接地保护与接零保护混用，不够安全。考虑到接地保护的上述两个问题，采用接零保护既符合电力设备保护的通用做法，实践中也没有发现过什么问题，又可以省掉一组接地装置，因此本规范规定采用接零保护。交、直流两用的通信设备，由于整流器盘与通信设备机架、机壳等在结构上连在一起，电气上相通,如果整流器盘采用接零保护，势必造成通信设备外壳、继电器电路和电子电路的公共信号地都与零线相通，可能引起工频交流对通信设备的干扰影响，这时，交流整流器盘就不宜采用接零保护，而以利用通信接地装置或自然接地体为宜，也可单设接地装置作为工频交流的保护接地。由于交直流两用的通信设备一般交流容量较小，因而不致由于采用接地保护而提高对接地电阻值的要求。实际上这种交直流两用的通信设备往往可以利用自然接地体接地，如利用车间或生活间内的自来水管、消防水管、金属构架等接地。第2.1.3条一第2.1.5条一、通信接地与工频交流供电系统接地的关系。通信接地与工频交流供电系统的接地(指交流供电变压器的接地装置、零线重复接地装置，零线等)过去规定应分开，不能连接在一起。从北京地区调查的近20个电信站来看，绝大多数电信站是分开的，有少数电信站通过某种途径(不是故意的)在站内连接在一起。为了进一步确定通信接地能否与交流供电系统的接地合用或连在一起，在编制本规范时，对近20个电信站和车间的交流零线电压及其对通信的影响进行了测试，测试结果表明，电信站所在地的交流零线的宽带电压(2020000HZ)一般为零点几伏至4V间，其衡重值为几十毫伏至几百毫伏。当通信接地装置上存在交流电压时，对用户交换机来说，这个纵向电压会通过通话馈电桥路的不平衡转换成话机端的横向干扰电压。这种不平衡系数随频率而变，若以干扰产生的横向电压的衡重值与引起干扰的纵向电压的衡重值之比作为转换系数，其值当用户交换机用户与其他交换机用户通过中继线通话时一般在5%10%。的范围内，个别有超过10%。和低到1%。以下的，用户交换机内部通话时的转换系数一般小于上述值，但个别情况下也有大于上述值的。根据上述测试值，如果转换系数以10%。计算，则通信接地上如果有100lnV的纵向衡重电压，将会在话机侧产生ImV的杂音干扰电压。从对近20个电信站的单设的通信接地装置的测试来看，其宽带(2020000HZ)电压一般为几十毫伏至几百毫伏，其衡重值一般为几毫伏，也就是说单设的通信接地装置上的交流电压一般比工频交流供电系统的零线或其接地装置上的交流电压小一个数量级。因此，从减少工频交流对用户交换机通话的干扰影响来看，通信接地装置与工频交流供电系统的零线或其接地装置分开是有好处的。另一方面，如果利用交流零线及其接地装置作为通信设备的地，对利用大地控制信号回路的用户交换机来说，等于在控制信号回路中加入了交流电压，当这个交流电压较大时，可能引起控制信号回路的误动作；对设有电子电路的通信设备来说，等于电子电路中的公共参考地与零线相通，从而带有零线对地电压，在某些情况下就可能对电子电路的正常工作影响。从厂矿企业电信站的场地条件来看，过去反映较多的是工作、保护接地装置之间的间距由于场地条件限制达不到规定要求。本规范取消了保护接地装置，只剩一组通信用接地装置，从场地条件来看,一般还是可以做到单设，从而强电、弱电接地分开的。基于上述考虑，规定一般情况下通信接地与工频交流供电系统的接地应分开。上述考虑是从工频交流系统的零线及其接地装置可能带有较大的对地电压这点出发的，如果能确定不会有较大的对地电压（例如电压宽带值在IV以下，衡重值在50mV以下），那么合用也是可以的。第2.1.3条和第2.1.4条的规定就反映了这种情况。在第2.1.4条中，当由于防止房屋避雷接地上流过雷电流时出现高反击电压的需要，把房屋避雷接地、工频交流系统接地、通信接地这三者连在一起时，通信接地虽然与工频交流系统的接地连在一起，但是一则由于采用这种方式都是高层建筑或大的车间，供电变压器就在邻近，零线距离不长，二则这种联合接地的接地电阻一般都要求小于1Q,因此，交流供电系统的零线对地电压一般都较小，不致产生影响。在第2.1.3条中，由于设置专用变压器，三相不平衡电流全部直接由零线返回中性点，变压器的接地装置上没有不平衡电流引起的交流电压，而且变压器的接地装置就在电信站建筑附近，因此可以合用，省去单独的通信接地装置。至于是否合用，具体设计时可以根据条件按照经济和方便的原则自行决定。需要指出，在上述合用的情况下，通信接地不能在通信设备附近就近与工作零线（即俗称单相220V的地线）相通而应采用接地线接至房屋总接地排或变压器中性点再与交流供电系统的零线及其接地装置相通，也就是说，要尽量在靠近人大地处相通，这是为了避免工作零线上的电压降的影响。随着新技术的采用，有些设备例如程控交换机等对防止工频干扰的要求较高，如果通信设备的外壳不能做到与建筑物内各种金属构件电气上绝缘，则由于金属构件与交流零线相通（建筑物采用三相四线制供电时），交流干扰会经此途径（零线一金属构件通信设备）进入通信设备。在这种情况下，为了切断干扰途径，要求建筑物采用三相五线制供电，即建筑物的各种金属构件不与零线相通而只与没有交流不平衡电流流过的第5根线相通。这时通信设备即利用第5根线接地，不再单设通信接地装置。第2.1.5条规定适用于这种情况。二、通信接地与房屋建筑避雷接地的关系。目前.，厂矿企业电信站所在建筑物的房屋避雷接地绝大多数采用外引式泄流引下线入地。在这种情况下，通信接地应与房屋避雷接地分开，只要两种接地的接地线和接地装置之间保持规定的距离，就不会产生危险。这种做法比较简单，对接地装置的接地电阻没有合用时的那种特殊要求（合用时的特殊要求详见第3.1.4条规定）。当房屋建筑避雷接地采用房屋结构钢筋作为泄流引下线，利用房屋结构基础和围绕房屋布置的接地体作为避雷接地装置时，这时通信设备的接地线、接地装置与房屋内各种金属构件、管道以及避雷接地装置等的间隔不可能达到为防止反击电压所必须的安全间距，因此应该互相连接在一起以保证安全。但由于通信设备一般不是仅仅位于房屋内部，它有线路引出建筑物，因而会带来高电位引出造成的危险影响问题，需要采取一定的措施（参见第3.1.4条的有关说明）。第二节电缆线路的接地第三节杆路、明线和终端设备的接地这两节系沿用邮电部门目前的规定，这些规定中大多数已使用多年，未发现问题。有少数如第2.3.2条钢筋混凝土电杆的避雷线保护接地及第2.3.6条架空明线分级保护接地等是邮电部门近年来在总结过去经验改进后的新规定。第三章接地电阻第一节电信站的接地电阻第3,1.1条对通信接地的电阻值要求，过去规定不一。以用户交换机而言，有的产品技术条件中规定有要求值，例：HJ905型纵横制电话交换机规定为4Q。1979年邮电部颁发的用户交换机管理办法中规定600门以下的用户交换机的接地电阻不大于6Q。邮电部在维护规程中对邮电部门不利用大地作信号回路的共电、自动电话局的接地电阻规定为不大于15,各国的标准也不一致。目前，我国用户交换机设计、安装时一般都按不大于4一6Q的标准执行。本规范区别不同情况，从接地所起的功能分析，分别作如下规定：一、不利用大地作控制信号回路的直流供电通信设备的接地主要起减少串杂音、防静电感应，防外线引入的危险电压等作用。为完成上述功能，接地电阻值并不要求很小，对电话交换机来说，CCITT的接地手册中指出“若干调查说明，只要接地电阻低于20Q,就可能使串话保持在适当限值以内”。当然串话随着系统、线路设备的容量、绝缘标准等不同而不同，从而对接地电阻的要求值有影响，但对几百门至千余门容量的交换机来说，可以认为接地电阻高达152OQ是可以允许的。国内有些用户交换机的接地电阻值在十几欧，没有发现串话干扰增大。从屏蔽防干扰的要求来说，国外的测试资料表明当接地电阻在几十欧时，对工作在几十千赫的载波机的屏蔽衰耗并无不良影响。几十欧的接地电阻对防静电感应，排泄感应电荷入地也有足够的效果。至于防止外线引入过电压的保安设备的接地，关键在于保安器的接地侧要与通信设备的外壳相连而成等电位（也就是说要求总配线架与通信设备机架直接相连合用同一接地）而不在于接地电阻值的大小。因此，从这几方面功能来说，并不要求接地电阻很小。实际上有些国家的规定值是比较大的，例如，苏联规定不利用大地作回路的交换机的接地电阻为8-2OQ（随土壤电阻率不同而不同），载波机为10-3OQ（随土壤电阻率不同而不同），比利时规定交换机的接地电阻为10。瑞典、意大利、西德、芬兰规定500门以下交换机接地电阻值为IOQ。（注：比、意、瑞、西德、芬兰等国规定未说明是否利用大地作回路。）也有的国家例如日本规定的用户交换机的接地电阻值小于10（仅200门以下的交换机可允许10）o考虑到以上情况，本规范采用15Q作为不利用大地作控制信号回路的电信站的接地电阻限值。这个数值与邮电部门1963年、1980年维护规程的不利用大地作控制信号回路的接地电阻限值相同。工业企业电信站的交换机绝大多数是不利用大地作控制信号回路的，过去设计中一般不区分是否利用大地作控制信号回路，都按不大于46Q设计是不必要的。二、利用大地作为控制信号回路的小交换机，由于设备技术条件一般要求两个交换机之间电池正极间的电位差不能超过6V（即两个交换机的接地装置上的电压串联值加上大地的两点间的电位差不能超过6V）,从而对接地电阻值有较严格的要求。本规范根据上述要求并经过计算然后取定接地电阻要求值，该值与邮电部门1963年、1980年维护规程基本相同，但后者是按交换机的中继线数量分级的，为了使用方便起见，改为按交换机容量分级，其对比关系如下：邮电部门规定中继线对数V100101-20020H500接地电阳限侑）632.5本规范规定最H交换机容量600门及以FIO（X）门及以K2000”及以F400Uf)MI接地电网限值（06432三、对交直流两用或交流供电的通信设备规定为不大于4Q,这是为了使交流接地保护能有效地起作用，当机壳带电时保证短路电流大于熔体额定值的4倍，从而能及时切断负荷。这个数值也与电力规范中交流电力设备采用接地保护时的接地电阻规定值一致。对于交流容量小于O.5kVA的通信设备例如调度电话总机，考虑到其工作电流较小，要求的短路电流值也相应减少，因此，规范中规定可放宽到10。按照上述新规定，对绝大多数电信站来说，其接地电阻值为Io-15Q,较过去规定有所放宽。第3.1.4条在长沙进行的高层建筑电信大楼雷击试验表明，当通信接地装置与房屋建筑避雷接地装置连在一起时，雷击时房屋建筑避雷接地装置上的高电位会引向站内的通信设备、站外的通信线路以及远端用户设备或中继设备。特别是有些用户交换机设备当用户空闲时其用户a线是直接接地的，这样就使雷击时的高电位还通过电缆芯线引向站外远端。为了减少这种危险影响，本条规定连在一起后的所有接地装置的工频接地电阻值不应大于，从而限制了接地装置上的高电位值。当然，光是这一点并不一定足以保证站外设备的安全，在具体工程设计中，需要根据雷击强度、站外电缆条数、型号等因素来考虑是否需要采用其他措施（例如远端话机安装保安器等。）在我国国家标准的建筑防雷设计规范中，规定房屋建筑避雷接地装置的接地冲击阻抗不大于10,在实际设计工作中，要确定冲击阻抗值是比较困难的，本规范仍采用工频接地电阻值。按照理论计算和一些实测资料，当土壤不存在火花放电的条件下，工频接地电阻与冲击阻抗的关系大体上为冲击阻抗值等于工频电阻值加上28Q（具体值与土壤电阻率、雷电流波形等因素有关）。按此推算，则房屋建筑避雷接地装置的工频接地电阻值要求为不大于5Q左右。实际上当房屋利用钢筋作为泄流引下线，利用房屋基础或再加上围绕房屋四周一圈布置接地体时，其工频接地电阻值一般远小于5o从我国的一些实测资料来看，一般均在1-2Q以内。可以说，当各种接地装置接在一起时要达到总的工频接地电阻不大于IQ是不困难的。从国外的一些规定来看，有的国家如日本的资料规定为使用建筑结构体作接地极时，工频接地电阻不大于2Q。有的国家如西德的资料规定为合用时不大于0.5Q。本规范采用1Qo第二节电缆线路的接地电阻第3.2.1条关于地下电缆防雷接地的接地电阻要求。现行邮电部门长途通信干线电缆线路工程设计规范规定作为一般性的雷击保护措施，地下电缆需每隔一定距离接地，称为系统接地。系统接地的电阻值在一般地区不宜超过5Q,对于土壤电阻率大于100Q-m的地区不宜超过IOQ,困难地点不应超过20Q。考虑到工业企业内部通信的电缆其防护等级可低于国家通信网中的干线电缆，因此，规范条文中将接地电阻值放宽到土壤电阻率小于或等于100Qm时不应大于10Q；当土壤电阻率大于100Qm时，不应大于20Q。上述接地电阻值是对接地间隔为2km左右的要求。考虑到工程设计中有不少场合并非都是2km的间隔，为达到同样的防雷效果而又给工程设计带来方便，本规范采用下列公式确定其接地电阻要求值。(3.2.1-I)(3.2.1-2)PW1()()时R-.O40p>100时Ry群1.土填电阻率(m);R-接地电阻值(C)；S一按地间隔(km)。第三节杆路、明线和终端设备的接地电阻第3.3.1条、第3.3.2条关于明线线路和终端设备的各种避雷保安设备的接地电阻值，我国邮电部门有明确的规定，这些规定大多沿用苏联1951年编制的1959年修订过的相应国家标准。本节基本上采用了邮电部门的规定值，并参照苏联1968年再次修订过的相应国家标准作了某些变动。一、架空明线进站终端杆的避雷器、分级保护放电器的工频接地电阻值。196«年苏联国家标准表3-1土填电阻率(Cm)<10010300301-5005011000n(Q)57912我国邮电部门1963年及1980年技术维护规程规定小于5Q。本规范采用1968年苏联国家标准中的规定。二、电缆分线箱避雷器的工频接地电阻。本规范采用1968年苏联国家标准中的规定，见表3-2、表3-3、表3-4。引入分线新线条数土康电阻率（C-m）<5051100101-30030500SOMM<512141724JS6-109IO13182211*207810141721-4067912IS41-60567IO12>604568IIO1968年苏联国家标准土堆电阻中（Cm）100101-300301-500SOHlNI电阻值（C）10151824注：1959年苏联国家标准TOCT46479）中没有规定.我国邮电部门1963年及1980年技术维护规程规定的电阻值（C）«H引入分线循线对数士壤电阻率（C-m）<100101-300301500>501IO对以下30405067II-2OX41620303721对以上13172430注：我国邮电部fJ19634及1980年技术维护烷程系采用苏联1959年国家标准中长途名软架空明线与进局¾1电缆推11处的长途分线箱的接地电阻值.三、用户话机避雷器的工频接地电阻值，见表3-5、表3-6。日本规范：50100oH或收I.埃电31率(m)<5051-100101-30030150()5011000I263037506520232040SO316182332404713141726326、10IOIl142025E*l*(m)<5051100IOI-3003015005011000电阻侑）3030,4S557596H年苏联国家标准（IOeT464-68）表36生我59”苏联国家标力（IOCT46479）中没外蜕定.我国邮电部门技术维护规程，见表3-7、表38。般器数1.填电Hl率（C-m）<100101-300301-500501-10002*10?010014017511-206()«512015021以1.456590113第一种（邮电部颁布的1963年及1980年技术维护规程乂。）表37击.表数（ft与苏我19594帼京标神中的木杆彘雷线的接地电阻值相同,作用保安器数杵换导线散并削!倒次的.第二种（某些市话局采用的数值）表3-8仪衣器长-2345K*i>Rlffi()503。2010本规范采用我国邮电部门技术规程中第二种规定并略加修改。四、电杆避雷线的工频接地电阻，见表39、表310。1951年苏联国家标准(rCT464251)(C)表H土壤电阻率gg<100101-300301-500501KW接地电网值(Q)801001502001959年苏联国家标准TOCT464-59)()表Wl杆匕线条数+填电阻率(m)<100IOI30030150050H1W2-10456590Ill11-2060851205020以上701001751968年苏联国家标准(FOCT464-68)取消表3-9和表3-10的规定。我国邮电部门1963年及1980年技术维护规程中的规定与苏联1951年国家标准相同。苏联原来规定的根据可参见米哈依洛夫著电信线路遭受外界电磁场影响及其保护措施一书。据我们看来，该书中的有关分析还存在一些问题，苏联1968年标准中取消原来的规定可能与此有关。我国几十年来的一般做法是将避雷线沿杆敷设至杆根后转成水平延伸数米，并未严格按照规程要求电阻值实施，未发现过问题，有鉴于此，本规范也不再规定电杆避雷线的接地电阻要求值。第四章接地装置第4.0.1条关于通信接地装置与其他接地装置在地中的间距问题。过去在设计中一般要求不同的接地装置之间的地中距离不小于20m以防止由于大地阻性耦合产生的相互影响。但实际上这种相互影响的程度与接地装置的接地数量及其布置方式有关。以1个2m长、直径3.2cm的直立式钢管接地体为例(管顶与地表面平)，距该接地体不同距离处的地电位如表4T所示(以该接地体的对地电位为100%)。地电位分布表泉H商接地体的距离(m)12345IO1地电位(%)30161133.773.61.8可见随着距离的增加，影响的程度迅速下降，相距IOm与相距20m的差别不是很大的。另一方面，如果一个接地装置的电极数量愈多，布置的面积愈大，则虽然距最边上的接地极的距离同样为20m,但其影响就大得多，不
