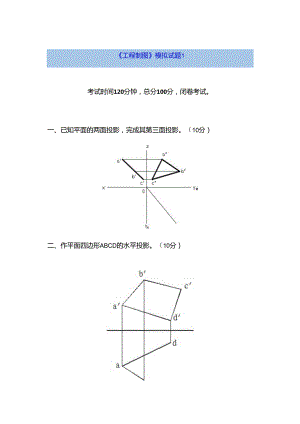

工程制图模拟试题1考试时间120分钟，总分100分，闭卷考试。一、已知平面的两面投影，完成其第三面投影。（10分）二、作平面四边形ABCD的水平投影。（10分）三、根据立体图，按1：1的比例画三视图。（15分）四、标注组合体的尺寸，尺寸数值按1:1从图上量取，取整数。QO分）1、补左视图（8分）2、补全三视图的缺线（7分）六、在指定位置将主视图改画成全剖视图。（10分）七、根据已知的视图，画正等轴测图。（10分）八、求三角形平面ABC与四边形平面DEFG的交线K1.并判别可见性。（10分）9d,rf(dg(d)b九、识读下列尺寸并填空。（每空1分，共10分）孔与轴的基本尺寸为;该配合采用制；该配合为配合（间隙、过渡、过盈）；公差等级：孔为级，轴为级；孔的最大极限尺寸为,最小极限尺寸为;轴的最大极限尺寸为,最小极限尺寸为;孔的公差为。工程制图模拟试题2考试时间120分钟，总分100分，闭卷考试。一、已知直线AB的两面投影。（1）完成其第三面投影；（2）设直线AB上一点C距H面25,完成点C的三面投影。（12分）二、判断立体表面上指定线段、平面相对于投影面的位置，两点的相对位置，回答下列问题，将表达结果的大写字母填在括号中（14分）。平面P是（1、线段AB是（）；）;线段BC是（）；线段AD是（）；平面Q是（）；平面R是（）0A：正垂线；B：正平线；C：一般位置直线；D：侧垂线;E：正平面；F：侧平面；G：水平面；H：铅垂面；M：正垂面。2、A点相对于C点的空间位置是（）oA：右、后、上方;B：左、前、下方;C：右、前、上方;D：左、后、上方。三、在图中标注正确的尺寸，尺寸数字在图中量取，取整数。（八）图中的三个小圆直径相等，（b）图中的两个小圆直径相等（12分）。四、根据立体图，按1：1的比例画三视图（15分）五、作三角形ABC与矩形DEFG的交线，并判别可见性。（共12分）六、补视图、补缺线（15分）1、补俯视图（8分）2、补全三视图的缺线（7分）七、将主视图改画成半剖视图（10分）。八、识读下列尺寸并填空（10分）。每空1分。孔与轴的基本尺寸为;该配合米用制；该配合为配合（间隙、过渡、过盈）；公差等级：孔为级，轴为级；孔的最大极限尺寸为，最小极限尺寸为;轴的最大极限尺寸为，最小极限尺寸为；孔的公差为O工程制图模拟试题3考试时间120分钟，总分10（）分，闭卷考试。一、填空题。（本大题共10个空，每空2分，共20分）1、A4图纸的幅面尺寸为o2、垂直于H面，平行于V面和W面的直线为,平行于W面,垂直于V面和H面的平面为o3、对于多线螺纹，螺距、导程和线数之间的关系为4、普通细牙螺纹大径为35,螺距为1.5,右旋，中径公差带代号为5g,顶径公差带代号为6g,短旋合长度，其螺纹标记为cT）-00255、轴中前-。5。表示的基本尺寸为,最大极限尺寸为公差为6、形如55H6r5的尺寸为.配合。二、选择题。（本大题共7个空，每空3分，共21分）1、B点相对于A点的空间位置是【A.左、前、下方B.左、后、下方C.左、前、上方D.左、后、上方2、已知立体的主视图和俯视图，则正确的左视图为【】。A.一般位置直线B.正垂线1=JdC.水平线D.侧平线4IlllABCD5、正确的AA剖面图是【】。7、下列四组视图中，正确的一组视图是【D.D.三、已知直线AB平行于CD,用换面法求AB与CD间的距离。（9分）四、根据主视图和左视图画出俯视图，并对其标注尺寸。尺寸数值按1:1在图中量取后取整数。（12分）五、已知立体左视图，补画主视图和左视图中截交线及轮廓线的投影。（12分）六、将下面零件的主视图画成全剖图。（13分）七、下面的螺纹旋合画法有几个错误的地方，把正确的视图画在下方。（13分）工程制图模拟试题4考试时间120分钟，总分10（）分，闭卷考试。一、填空题。（本大题共15个空，每空1分，共15分）1、A3图纸的幅面尺寸为。2、工程样图中，剖视图的封闭线应画成,假想轮廓线应画成（填线型）。3、垂直于H面，平行于V面和W面的直线为,平行于W面,垂直于V面和H面的平面为o4、在基本视图中，符合宽相等的视图有。5、对于多线螺纹，螺距、导程和线数之间的关系为o6、普通细牙螺纹大径为20,螺距为1.5,右旋,中径公差带代号为5g,顶径公差带代号为6g,短旋合长度，其螺纹标记为o7、轴40-。5。表示的基本尺寸为,最大极限尺寸为,公差为OH78、形如25更的尺寸为基制配合，其中孔的下偏差s6为O3.2/9、工7表示是用法获得的表面。二、选择题。（本大题共5个小题，每题3分，共15分）1、已知立体的主视图和俯视图，则正确的左视图为【】。2、下图中直线AB是【A.一般位置直线B.正垂线C.水平线D.侧平线4"4、正确的A-A剖面图是【三、标注下面的图形，尺寸保留整数。（7分）D.四、已知直线AB平行于CD,用换面法求AB与CD间的距离。（13分）五、对照轴测图补画三视图上漏画的图线。（12分）六、已知立体左视图，补画主视图和俯视图中截交线及轮廓线的投影。（13分）七、将下面零件的主视图画成全剖图。（15分）八、下面的螺纹旋合画法有几个错误的地方，将正确的视图画在下方。（10分）V/V八工程制图模拟试题5考试时间120分钟，总分10（）分，闭卷考试。一、填空题。（本大题共30个空，每空1分，共30分）1、A3图纸的幅面尺寸为o2、电气工程样图中，剖视图的封闭线应画成,假想轮廓线应画成（填线型）。3、垂直于H面，平行于V面和W面的直线为,平行于W面,垂直于V面和H面的平面为o4、一个完整的尺寸标注应该包括,四个部分。6、电气简图分为,三大类。7、项目代号中，“=”为代号，“：”为代号。表示种类的代号是o8、表示流程图的处理的符号是,表示开始与结束的符号是,表示判断的符号是o9、写出下列电气符号的名称。二、图形标注，尺寸取整数。（10分）三、图形绘制与分析题。（本大题共5小题，共计60分）1、已知平面的两面投影，完成其第三投影。（10分）2、由轴测图画出立体的三视图（按照1:1的比例绘制）。（12分）3、已知立体左视图，补画主视图和俯视图中截交线及轮廓线的投影。（12分）4、分析题。（12分）（1）该零件的名称是：。（2）该零件主视图采用的表达方法。（3）该零件长度方向的尺寸基准是;高度方向的尺寸基准是宽度向的尺寸基准是。（4）3×7的含义是它在圆周上分布，它的定位尺寸是30V220V工程制图模拟试题6考试时间120分钟，总分100分，闭卷考试。一.填空题。（本大题共20个空，每空2分，共40分）1、三视图中的“三等”规律是指,2、剖视图的剖切方法有,.3、电气图纸中项目代号包括，4、电路图绘制的四个原则是5、电气符号FU是指,FR是指,FV是指,Q1.是指,QS是指o6、建筑电气图纸中，定位轴线的线型是o二、选择题。（本大题共5个小题，每空3分，共15分）1、B点相对于A点的空间位置是【】A.左、前、下方B.左、后、下方C.左、前、上方D.左、后、上方4、平面与圆球相交，截交线的空间形状是【】A.椭圆B.双曲线C.圆D.直线5、下图的电路图所表示的电路是【A.变压器B.整流器C.放大器D.逆变器三、下图中的标注有错误，请将此图按照所示尺寸绘制后，并正确标注。（10分）2715四、根据主视图，画出左、俯两视图。（11分）五、根据下图输出轴零件图回答下例问题。（每空1分，共16分）该零件表面粗糙度最高等级的代号是,最低等级的代号Ra6.3的含义是O小50n6中的650表示是，n是代号，6是，如果其上偏差为+0.033,下偏差为+0.017,其最大极限尺寸为，最小极限尺寸为，公差值为O（Q0OO3还表示被测要素为,基准要素为,公差项目为，公差值J轴有个移出断面，平键槽的长度为,宽度六、用下列电器元件补画在下图上。（8分）熔断器FU熔断器FU接触器KA的触点（常开）热继电器RJ的发热元件交流电动机变压器TM（22036V）延合时间继电器（常闭）包括一个停止按钮SBT,起动按钮SBQ、和一个接触器KA的线圈。一®一®©®I1工程制图模拟试题1参考答案一、已知平面的两面投影，完成其第三面投影。保留作图线（10分）。画出水平投影5分，作图线正确5分。错一线条扣1分。二、作平面四边形ABCD的水平投影（10分）。画出交点的投影2分，画出C点的投影2分，错一线条扣1分。三、根据立体图，按1：1的比例画三视图（15分）。一个视图值5分，错1条线扣1分。四、标注组合体的尺寸，尺寸数值按1:1从图上量取，取整数（10分）。一个尺寸值1分，错一个尺寸扣1分，扣完为止。五、补视图，补缺线（15分）K补左视图（8分）。错1条线扣1分，扣完为止。1、补全三视图的缺线（7分）。错1条线扣1分，扣完为止。六、在指定位置将主视图改画成全剖视图（10分）。三个剖面区域每个2分，剖面线正确4分。七、根据已知的视图，画正等轴测图（10分）。画出四棱柱的正等轴测图4分，挖切倾斜缺口3分，挖切上面缺口3分。八、求三角形平面ABC与四边形平面DEFG的交线K1.并判别可见性，保留作图线（10分）。交点K、1.各1分，线段K1.l分，其余三条线各1分，判别可见性4分。线性、线条酌情扣分。九、识读下列尺寸并填空（10分）。每空1分。孔与轴的基本尺寸为22mm；该配合采用基孔制:该配合为隙配合（间隙、过渡、过盈）；公差等级：孔为9级,轴为二级；孔的最大极限尺寸为22.052mm,最小极限为寸为22mm；轴的最大极限尺寸为21.98Omm,最小极限尺寸为21.928mm；孔的公差为0.052mm。工程制图模拟试题2参考答案一、已知直线AB的两面投影。（1）完成其第三面投影；（2）设直线AB上一点C距H面25,完成点C的三面投影。（12分）。画出侧面投影4分，画出C点的投影4分，作图线正确4分。二、判断立体表面上指定线段、平面相对于投影面的位置，两点的相对位置，回答下列问题，将表达结果的大写字母填在括号中（14分）。每空2分。1、线段AB是（B）；平面P是（M）；线段BC是（八）；平面Q是（E）；线段AD是（D）；平面R是（G）oA：正垂线；B：正平线；C：一般位置直线；D：侧垂线；E：正平面;F：侧平面；G：水平面；H：铅垂面；M：正垂面。3、A点相对于C点的空间位置是（C）oA：右、后、上方;C：右、前、上方;B：左、前、下方;D：左、后、上方。三、在图中标注正确的尺寸，尺寸数字在图中取，取整数。（八）图中的三个小圆直径相等，（b）图中的两个小圆直径相等（12分）。-个尺寸值1分，错一个尺寸扣1分，扣完为止。()四、根据立体图，按I:1的比例画三视图（15分）。每个视图5分,错一条线扣一分，扣完为止。五、作三角形ABC与矩形DEFG的交线,并判别可见性。（共12分）。交点K、1.各2分，线段K1.2分，其余三条线各1分，判别可见性六、补视图、补缺线（15分）1、补俯视图（8分）。外轮廓线3分，内部线条每条0.5分。2、补全三视图的缺线（7分）。每条线1分，线条错误酌情扣分。七、将主视图改画成半剖视图（10分）。半个视图正确5分，半个剖八、识读下列尺寸并填空（10分）。每空1分。1-孔与轴的基本尺寸为为mm；该配合采用基孔制:该配合为上还配合（间隙、过渡、过盈）；公差等级：孔为2级，轴为区级；孔的最大极限尺寸为60.03Omm，最小极限尺寸为60mm:轴的最大极限尺寸为60.02Imm,最小极限尺寸为60.002mm；孔的公差为0.03Omm。工程制图模拟试题3参考答案一、填空题。（10x2=20分）1 .210X2972 .铅垂线，侧平面3 .导程二螺距X线数4 .M35×1.5-5g6g-S5 .40,39.975,0.0256 .基孔制，过盈配合二、选择题。（本大题共7个空，每空3分，共21分）1234567ABDACBA三、已知直线AB平行于CD,用换面法求AB与CD间的距离。（9分）四、根据主视图和左视图画出俯视图，并对其标注尺寸。尺寸数值按1:1在图中量取后取整数。（12分）（答案略）五、已知立体左视图，补画主视图和左视图中截交线及轮廓线的投影。（12分）六、将下面零件的主视图画成全剖图。（13分）七、下面的螺纹旋合画法有几个错误的地方，把正确的视图画在下方。（13分）工程制图模拟试题4参考答案一、填空题。（15x2=30分）7 .297×4208 .粗实线，双点画线9 .铅垂线，侧平面10 .左视图、俯视图、右视图、仰视图I1.导程=螺距X线数12, M20×1.5-5g6g-S13, 40,39.975,0.02514 .基孔制，过盈配合，015 .去除材料法二、选择题。（本大题共5个小题，每题3分，共15分）12345BDACA三、标注下面的图形，尺寸保留整数。（7分）四、已知直线AB平行于CD,用换面法求AB与CD间的距离。（13分）五、对照轴测图补画三视图上漏画的图线。（12分）六、已知立体左视图，补画主视图和左视图中截交线及轮廓线的投影。（13分）七、将下面零件的主视图画成全剖图。（15分）八、下面的螺纹旋合画法有几个错误的地方，把正确的视图画在下方。（10分）工程制图模拟试题5参考答案一、填空题（本大题共30个空，每空1分，共30分）1、420×l97O2、粗实线，双点划线3、铅垂线，侧平面。4、尺寸界限，尺寸线，尺寸线终端，尺寸数字5、完整性原则，规范性原则，合理性原则，清晰性原则。6、概略图，功能图，电路图。7、高层代号，端子代号，8、口U>9、写出下列电气符号的名称。（电容）（指示灯）（插头或插座）（滑动变阻器）二、图形标注，尺寸取整数。（10分）（评分标准:本图仅表示标注位置）三、图形绘制与分析题（本大题共5小题，共计60分）1、已知平面的两面投影，完成其第三投影。（10分）2、由轴测图画出立体的三视图（按照1:1的比例绘制）。（12分）辅助线2分）（评分标准：每个视图3分）3、已知立体左视图，补画主视图和俯视图中截交线及轮廓线的投影。（12分）（评分标准：每个点视图6分）4、分析题。（12分）（1）该零件的名称是：调整盘。（2分）（2）该零件主视图采用全剖视图的表达方法。（2分）（3）该零件长度方向的尺寸基准是遍面1（2分）；高度方向的尺寸基准是一（P17轴线（2分）：宽度向的尺寸基准是左视图竖直点划线（2分）。（4）3x7的含义是它在圆周上分）分布，它的定位尺寸是-4（1分）。5、根据下图所示的稳压电源的立体电路图，绘制该电源的电路图。（14分）（评分标准：每个元器件1分，连线有误扣1分。）工程制图模拟试题6参考答案一.填空题。（本大题共20个空，每空2分，共40分）1、长对正，高平齐，宽相等。2、单一剖，阶梯剖，旋转剖。3、高等代号，位置代号，种类代号，端子代号4、完整性原则，规范性原则，合理性原则，清晰性原则。5、熔断器，热继电器，避雷器，负荷开关，断路器。6、细点画线。二、选择题。（本大题共5个小题，每空3分，共15分）1、B2、B3、B4、C5>B三、下图中的标注有错误，请将此图按照所示尺寸绘制后，并正确标注。（10分）（评分标准：每个尺寸1分）四、画出左、俯两视图。（11分）（评分标准：每个视图6分）五、根据下图输出轴零件图回答下例问题。（每空1分，共16分）该零件表面粗糙度最高等级的代号是,最低等级的代号是Ra6.3yfRa6.3代号V的含义是用去除材料的方法获得表面粗糙度值。650n6中的050表示是基钮立，n是轴的公差代号,6是公差等级,如果其上偏差为+0.033,下偏差为+0.017,其最大极限尺寸为350+0.033,最小极限尺寸为e50+0.017,公差值为6。（p0OO3A西表示被测要素为5o轴线,基准要素两个35f6,公差项目为同轴（同心）度,公差值为30.03。轴有2个移出断面，平键槽的长度为丝，宽度为14。（评分标准：每个空1分）六、用下列电器元件补画在下图上。（8分）（评分标准：每个器件1分）
