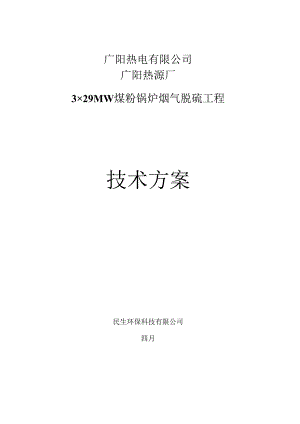

广阳热电有限公司广阳热源厂3×29MW煤粉锅炉烟气脱硫工程技术方案民生环保科技有限公司四月目录1 .工程概述错误!未定义书签。2 .工程设计错误!未定义书签。2.1 总体设计原则错误!未定义书签。2.2 设计根据错误!未定义书签。2.3 设计参数及性能指标错误!未定义书签。2.4 氧化镁法湿式烟气脱硫工艺错误!未定义书签。2.4.1 工艺原理错误!未定义书签。2.4.2 脱硫工艺特点错误!未定义书签。2.5 项目设计错误!未定义书签。2.5.1 设计范畴及原则错误!未定义书签。2.5.2 工艺流程错误!未定义书签。2.5.3 SCh吸取系统错误!未定义书签。2.5.4 烟道系统错误!未定义书签。2.5.5 循环液供应系统错误!未定义书签。2.5.6 泥渣解决系统错误!未定义书签。2.5.7 脱硫剂制备及供应系统错误!未定义书签。2.5.8 工艺水系统错误!未定义书签。2.5.9 电气设计错误!未定义书签。2.5.10 运营费用估算错误!未定义书签。2.6 安全运营指标错误!未定义书签。2.6.1 烟气脱硫除尘系统的重要安全问题错误!未定义书签。2.6.2 安全措施错误!未定义书签。2.6.3 工艺运营监视及控制错误!未定义书签。2.7 安全运营指标错误!未定义书签。2.7.1 设备及管路防腐错误!未定义书签。2.7.2 保温及油漆错误!未定义书签。3 .供货设备一览表错误!未定义书签。1 .工程概述广阳热源厂拟建3台29MW煤粉锅炉，为了积极响应国家节能减排B¾号召，拟同步配套建设锅炉烟气除尘、脱硫、脱硝设施及有关B配套设备和构筑物，使二氧化硫、氮氧化物、烟尘等指标达到国家的排放原则。本方案将根据提供的基本数据和有关国标，按照建设方和环保管理部门的意见，从技术和经济等方面，论述其烟气脱硫除尘系统B¾可行性。烟气脱硫除尘系统参照国家规定的工业锅炉及炉窑湿法烟气脱硫工程技术规范（HJ462-）,采用成熟、先进、可靠的氧化镁湿式烟气脱硫工艺，3乂40"锅炉采用3炉1塔的配备方式，塔内氧化、循环。2 .工程设计2.1 总体设计原则1）设计必须符合合用的规定：选择的解决工艺、构筑物（建筑物）型式、重要设备、设计原则和数据等，应最大限度地满足使用的需要，以保证烟气脱硫系统功能的实现。在充足尊重顾客需求和环保管理部门意见的同步，认真执行国家有关法规、原则及规定。2）设计应符合经济的规定：选择B¾解决工艺应能满足系统需要和规定，并尽量减少运营费用。设计中一方面尽量选用质优价廉的设备，以及采用合理措施减少工程造价;另一方面又必须保证在工程建成投入使用后，获得最大的经济效益和使用效果。3）技术应当力求先进、合理：设计中必须根据生产的需要和也许，在经济合理的原则下，尽量采用先进技术。在机械化、自动化与仪表化限度方面，要从实际出发，根据需要和也许及设备时供应状况，妥善拟定。4）实用、美观，避免二次污染：平面布置和建、构筑物形式力求与厂区其他建筑和环境协调一致。整个系统设计应充足考虑设备噪声、解决药剂等也许导致的二次污染。5）不影响锅炉正常运营：脱硫系统工作时不影响锅炉B¾正常运营，并保证在给定设计条件下，保证烟气中S02/、J达标排放。脱硫装置使用寿命长、操作维护简朴，布置紧凑、占地面积小。解决设施有较高的耐冲击负荷能力，并能在北方冬季寒冷气候条件下正常运营。2.2 设计根据1）建设方提供的基本资料及规定；2）环境空气质量原则（GB3095-19960）；3）大气污染物排放综合原则（GBl6297-1996）；4）工业炉窑大气污染物排放原则（GB9078-1996）；5）锅炉大气污染物排放原则（GB13271）;6）工业锅炉及炉窑湿法烟气脱硫工程技术规范（HJ462-）；7）煤炭工业污染物排放原则（GB20426）;8）火电厂设计技术规程（D1.5000-）；9）火电厂大气污染物排放原则（GBl3223-）；10）锅炉烟尘测试措施（GB5468-91）；11）环保产品技术规定湿式烟气脱硫除尘装置（HJT288-）；12）工业管道工程施工及验收规范（GBJ235-82）；13）机械设备安装工程施工及验收规范（TJ23178）；14）气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸（GB985）；15）漆装前钢料表面锈蚀级别和除锈级别（GB8923-1988）；16)机械密封实验措施(GB/T14211)；17)机械密封技术条件(JB4127.1-1999)18)工业公司厂界噪声原则H类混合区评价原则(GB12348)19)焊接件通用技术规定(JBZQ4000.386)20)装配通用技术规定(JB/ZQ4000.9-86)21)工业设备及管道绝热工程设计规范(GB5026497)22)设备及烟道保温技术通则(GB427292)23)固定式钢直梯(GB4053.1-93)24)固定式工业防护栏杆(GB4053.393)25)固定式工业钢平台(GB4053.4-93)26)工业公司照明设计规范(GB5003492)27)低压配电设计规范(GB5005495)28)供配电系统设计规范(GB50052-95)29)通用用电设备配电设计规范(GB5OO55-93)30)机械设备焊接原则(JB4708)31)钢构造设计规范(GBJI791)2.3 设计参数及性能指标本工程设计、制造、安装与3X40th煤粉锅炉相配套的脱硫系统。我公司严格按照建设方及有关原则规定，设计脱硫效率不小于97%,保证烟气脱硫效率不小于94%,烟囱出口SCh排放浓度WlOOmgN11烟尘排放浓度W20mgNm3,有关H基本参数及燃煤煤质分析按下表设计。脱硫系统重要技术经济性能指标序号项目名称单位数打；1锅炉出力t/h3X402运营锅炉台33设计烟气总解决量m3h2595004烟气温度80-1207锅炉SO2初始排放浓度mgNm315008设计脱硫效率%>979保证脱硫效率%>9410解决后SCh排放浓度mgNm3<10011SO2脱除量kg/h25212脱硫工艺湿式氧化镁13脱硫塔配备一炉一塔14循环水形式塔内氧化、循环15Mg/Smol/mol1.0316脱硫剂氧化镁粉17脱硫剂品质325目、90%纯度18MgO小时耗量kg/h19419MgO日消耗量t/d4.720系统装机功率kW212.621液气比1.Zm3622脱硫装置循环水量m3h155023平均每天工艺水耗m3d31824出口烟气中雾滴浓度mgNm3<7525脱硫系统阻力Pa<120026脱硫主体设备使用寿命年>152.4 氧化镁法湿式烟气脱硫工艺2.4.1 工艺原理氧化镁脱硫技术是一种成熟度仅次于钙法的脱硫工艺，氧化镁脱硫工艺在世界各地均有非常多0¾应用业绩，其中在日本已经应用了多种项目，台湾0电站95%是用氧化镁法，此外在美国、德国等地都已经应用，并且目前在国内部分地区已有了应用的业绩。镁法脱硫工艺是镁0碱性氧化物与水反映生成氢氧化物，再与二氧化硫溶于水生成的亚硫酸溶液进行酸碱中和反映，氧化镁反映生成的亚硫酸镁和硫酸镁，亚硫酸镁氧化后生成硫酸镁。脱硫过程中发生的重要化学反映有：MgO+H2O=Mg(OH)2Mg(OH)2+SO2=MgSO3÷H2OMgSO3+H2O+SO2=Mg(HSO3)2MgSOs+1/202=MgSO4氧化镁法脱硫是一种前景较好的脱硫工艺，该工艺较为成熟，原料来源充足，在国内氧化镁的储量十分可观，目前已探明0氧化镁储藏量约为160亿吨,占全世界日勺80%左右。其资源重要分布在辽宁、山东、四川、河北等省，其中辽宁占总量的84.7%,另一方面是山东莱州，占总量的10%,其他重要是在河北邢台大河，四川干洛岩岱、汉源，廿肃肃北、别盖等地。因此氧化镁完全可以作为脱硫剂应用于各单位卧J脱硫系统中去。镁法投资少，运营费用低，脱硫效率高，构造简朴，并且可以减少二次污染。镁法脱硫相对于钙法的最大优势是不会系统发生设备结垢堵塞问题，能保证整个脱硫系统可以安全有效0运营，同步镁法PH值控制在6.06.5之间，在这种条件下设备腐蚀问题也得到了一定限度的解决。同步与较为完整的石灰石/石膏法相比，占地面积小，运营性方面费用低，投资额大幅减小，综合经济效益得到很大的提高。总时来说，镁法脱硫在实际工程中的安全性能拥有非常有力的保证。由于镁法脱硫的反映产物是亚硫酸镁和硫酸镁，既可以抛弃，也可进行综合运用。一方面我们可以进行强制氧化所有生成硫酸镁，然后再通过浓缩、提纯生成七水硫酸镁进行发售，另一方面也可以直接煨烧生成纯度较高二氧化硫气体来制硫酸，本方案建议直接外排。2.4.2 脱硫工艺特点根据锅炉烟气脱硫工艺的特点，本方案采用氧化镁法湿式烟气脱硫工艺，并通过我公司近年来在工程实践中不断积累与摸索，从设备的构造形式、材质选用、工艺系统做了一定改善和完善。2.4.2.1本脱硫系统的特点按照以上设计思想，烟气脱硫系统并充足参照工业锅炉及炉窑湿法烟气脱硫工程技术规范（HJ462-）等有关国家规范规定，本脱硫方案的重要特点如下：D脱硫塔主体采用三炉一塔形式，系统设立合理的阀门切换程序，可以满足任何一台锅炉或三台锅炉脱硫功能的实现。2）脱硫塔主体采用SUS3161.,喷淋管采用FRP材质，延长设备整体设有寿命。3）本方案脱硫液采用塔外氧化、塔外循环方式，脱硫液通过部分氧化、沉淀，调节PH后，再运用耐腐耐磨循环泵打入脱硫塔循环使用。4）泥渣沉淀采用斜板式沉淀池，起到一定的浓缩作用，减轻了后续泥渣脱水系统B¾负荷及造价。5）考虑到节省成本，沉淀池泥渣由排泥泵打入板框式压滤机过滤，滤渣外运定点寄存，滤液外排。6）除雾器冲洗采用工业水，定期对除雾器进行冲洗，并作为系统补水。2.422有关脱硫系统0结识1）烟气脱硫不仅是一种装置，更重要的是一种工艺系统：无论采用何种工艺，它都是一种系统工程，波及化工、水解决、机械制造、电气自控等行业，因此一种完善的系统需要多专业的紧密配合。2）脱硫技术0¾成熟度、完善性（稳定运营）、先进性（达标排放），以及选择质量可靠过硬的产品对于脱硫系统可以安全、稳定运营至关重要，特别对于高寒地区，系统的完善性尤为重要。3）湿法烟气脱硫工艺的腐蚀结垢问题，应引起足够注重，设计中应根据各个部位介质特性，采用经济、合理B¾措施，实际运营中应严格操作，避免系统瘫痪。2.5 项目设计2.5.1 设计范畴及原则2.5.1.1 设计范畴本工程设计范畴涉及锅炉烟气脱硫塔系统，进、出口烟道、循环水系统、泥渣解决系统以及有关配套设备和控制系统。动力和控制系统0设计和报价分界点为系统动力电缆进户线。3×40th锅炉烟气脱硫系统的重要内容及范畴涉及：1） SCh吸取系统2）烟气系统3）吸取剂供应与制备系统1.1.1 FGD循环水供应系统1.1.2 DCS控制系统1.1.3 道和辅助设施1.1.4 配件1.1.5 紧固件和外覆层1.1.61.1.7 设备选用及设计原则1）脱硫设备：主体采用3161.不锈钢+有，平台栏杆爬梯采用碳钢防腐（采用耐高温、耐酸碱的有机硅防腐产品）。2）脱硫系统用泵：采用配套B水泵、管路及阀门，应具有良好的防腐、耐磨性能。为了保证脱硫系统的安全运营，重要设备应设立备用。泥渣系统管路设反冲洗系统，并充足考虑冬季温度，在零下20摄氏度运营的保温。设计液气比W61.11A3）工艺系统水池：本系统水池具有氧化池、沉淀池、循环池。采用钢筋混凝土构造。4）脱硫塔内喷淋管采用FRP,喷嘴采用碳化硅螺旋型实心锥型。5）以上脱硫系统具有配套的所有附属设备及钢架平台扶梯。6）湿式脱硫装置在风机后正压运营，烟塔合一。烟道涉及脱硫装置入口斜管段和烟气出口烟囱。脱硫塔出口烟囱管道采用SUS3161.。7）脱硫设备的电器和自控系统满足脱硫设备独立控制，并能将重要参数反馈到控制室，采用DCS自控系统，设有工程师站和操作员站。8）脱硫塔内采用两级除雾器脱水并设有自动反冲洗系统。9）脱硫设备从技术和工艺上充足考虑解决脱硫设备的结垢、堵塞等问题。脱硫设备自控限度高，操作简朴以便，运营稳定，维修以便。10）脱硫设备运营可靠，具有可靠的运营安全保护措施。充足考虑供热锅炉负荷变化频繁及频繁启停，对脱硫设备的影响，锅炉非正常运营下脱硫设备的自动保护措施，在自动控制或设备设计上要可以保证锅炉脱硫设备稳定安全运营。11）脱硫剂的添加量自动控制，循环池的pH自动控制，保证系统欧J水平衡。脱硫设备B¾控制系统采用先进、成熟符合有关工业原则。系统具有自动与手动控制两种功能。从机组一体化考虑，提供的控制系统，在配备上与锅炉自控系统相匹配。12）烟道部分应布置短捷、平直且密封性好、阻力小，烟速12-18m/so脱硫设备外形美观，应与整个热源厂内建筑物协调一致。2.5.2 工艺流程3台锅炉产生的烟气，通过空气预热器降温后，一方面进入3台布袋除尘器，清除大部分烟尘后的烟气，由引风机经烟道切向进入喷淋塔脱硫装置。烟气经喷淋、碱液吸取SCh等酸性气体、脱水除雾后，净化烟气通过烟囱排入大气。脱硫塔底部废液流入循环废水解决系统。脱硫塔底部废液一方面流入氧化池，通入空气进行曝气氧化，经充足反映后，废水流入斜板式多斗沉淀池，经沉淀浓缩、澄清后，脱硫液溢流到循环池，并补充Mg（OH）2浆液调节至合适PH后，由脱硫液循环泵打入脱硫塔，进行循环运用。沉淀后泥渣由渣浆泵打入板框式压滤机过滤，滤饼外运抛弃。滤液外排。2.5.3 SO?吸取系统烟气通过引风机由塔底切向进入脱硫塔，与向下喷淋的碱液以逆流方式使气液充足接触（四层喷淋），雾化的脱硫剂充足吸取烟气中Se）2、So3、HCI和HF等酸性气体。在吸取塔出口处装有两级（折流板）除雾器，用来除去烟气在洗涤过程中带出的水雾。在此过程中，烟气携带日勺烟尘和其他固体颗粒也被除雾器捕获，两级除雾器都设有水冲洗喷嘴，定期对其进行冲洗，避免除雾器堵塞。2.5.3.1 脱硫装置及构成脱硫塔是一种可广泛应用于中小型燃煤锅炉治理烟气中SChB设备，运用雾化的碱性脱硫剂逆流与含S02等酸性气体充足接触，比一般日勺吸取器效果要好，从现场实测看,脱硫率能达95%以上，同步兼有除尘效果，基建投资少，操作较简朴，该技术较有效的解决了结垢和腐蚀这两个问题。因此，本项目选择脱硫塔作为脱硫主体设备，其重要构件：1）构造框架及主体：塔釜段、吸取段、脱水段等；2）塔内构件：喷淋系统、除雾器及反冲洗系统。脱硫装置各功能区：1）吸取区：该区涉及吸取塔人口及其以上的4层喷淋，其重要功能是用于吸取烟气中的酸性污染物及飞灰等物质。 .塔内配有喷淋层，每组喷淋层由连接支管的母管、浆液分布管道和喷嘴构成。 .喷淋管及喷嘴B¾布置设计均匀，覆盖吸取塔的横截面。 .喷淋系统采用1台循环泵供应2层喷淋方式，共3台循环泵，2用1备。2）除雾区：该区涉及两级除雾器和3层反冲洗系统。用于分离烟气中夹带的雾滴,减少对烟囱的腐蚀、减少结垢和减少吸取剂及水B¾损耗。 .进入吸取塔的J烟气穿过4层逆流喷淋层后，再持续经两层除雾器除去所含浆液雾滴，除雾器出口的水滴携带量不不小于75mgNm3。 .在一级除雾器的上、下各布置一层清洗喷嘴。清洗水的喷淋将带走一级除雾器顺流面和逆流面上0¾固体颗粒。烟气通过一级除雾器后，进入二级除雾器。二级除雾器下部也布置一层清洗喷淋层，烟气穿过二级除雾器，经洗涤和净化B¾烟气通过塔顶出口流出吸取塔，排入烟囱。 .除雾器采用FRPP材料制作而成，两级除雾器均用工艺水冲洗，冲洗过程通过程序控制自动完毕，整个脱硫系统补水可通过除雾器反冲洗实现。3）塔釜区：塔釜重要功能是临时贮存脱硫液，氧化和结晶反映发生在吸取塔外的氧化反映池中。2.5.3.2 吸取塔的重要参数吸取塔壳体设计能承受压力、管道推力和力矩、风和地震荷载，以及承受所有其她作用于吸取塔上日勺荷载。支撑和加强件能避免塔体倾斜和晃动。塔内管道、除雾器支架应有足够的强度和刚度。吸取塔支撑构造的应力根据相应原则，按最大运营荷载设计，设计计算值规定的厚度应加上腐蚀余度。吸取塔重要性能参数表序号项目单位参数1脱硫塔设计解决烟气量m3h2595002设计烟气温度1203烟气进口SO2浓度mgNm315004烟气出口S02浓度mgNm3<1005液气比1.ZNm366循环水流量m3h15507循环水PH6-6.58Mg/Smol/mol1.039烟气流速m/s3.510塔径m5.1211烟气接触时间S3.012总高度m21烟囱高度m2413塔体材质3161.15浆液喷淋层数层416喷淋管材质FRP17喷嘴形式螺旋喷嘴18喷嘴材质SIC19喷嘴压力Bar0.720单个喷嘴流量1.min.28021每层喷嘴数量个2322除雾器位置吸取塔出口25除雾器级数级226除雾器形式折流板27除雾器材质增强PP28反冲洗层数层329反冲洗强度m3m2h3.530吸取塔保温局部31保温厚度mm10032保温材质玻璃棉33保温层数层134外包层型式0.5mm彩钢板35脱硫效率%>9736设备阻力Pa<120037排烟温度5039烟气含湿率%<840漏风率%<541排烟黑度V林格曼I级42循环水运用率%>8543设备可运用率%>982.5.3.3 全面进一步的脱硫塔技术吸取塔是脱硫系统的核心，吸取塔设计好坏将影响整个系统脱硫性能、投资及运营费用。对系统吸取塔的设计和优化必须考虑一系列的有关因素，涉及塔内喷淋密度、气相流量、有效段高度、烟气流速、压降、SO2脱除效率、浆液液滴夹带以及塔B几何构造等。吸取塔内状况比较复杂，其波及如下状况：气液固多相流场分布；气液之间的传热和传质；水分的J蒸发；烟气和浆液之间的化学反映；液滴大小、聚并和破碎对塔内流场、传质和传热影响；除雾器区域液滴的捕集；浆液池内0流场和化学反映等等。吸取塔内喷淋系统、流场及其她构件通过优化，可实现高效能喷淋洗涤，消除烟气走廊，增强气液接触效果，实现高脱硫效率，脱硫效率可达95%以上，脱硫系统设备的优化整合，可灵活运用现场条件，操作运营以便，同步可优化系统投资和运营费用比，使得系统总费用最优化。2.534构造特点 .吸取塔烟气切向入口角度，对塔内空气均布和预除尘有利。 .喷淋层间按一定角度采用交错布置，操作弹性大，压降小，气液接触传质均匀。 .除雾器具有多次旋流、离心除雾除尘作用。 .保证采用符合脱硫行业规定的优质材料及附属设备，采用绝对安全可靠的防腐技术。保证三年的稳定运营，使用寿命以上。2.5.3.5技术特点 .技术成熟，系统功能完善，运营可靠性好。 .系统及设备实现了优化整合，核心在于吸取塔塔内构件实现了优化，使得系统高效，脱硫效率高。 .保证脱硫系统高效安全稳定运营的基本上，采用合理必要简化措施,减少了系统的初投资和运营费用。 .双回路的脱硫循环装置设立的PH检测信号能及时、精确的保持脱硫液的适量供应规定，可大大减少运营成本。2.5.4 烟道系统1）在最大压差的作用下具有100%的严密性。烟道及其附件烟道根据也许发生的最差运营条件（例如：温度、压力、流量、污染物含量等）进行设计。2）烟道壁厚按6mm设计（按规定考虑了一定的腐蚀余量），烟道内烟气流速在1218ms之间。3）所有不也许接触到低温饱和烟气冷凝液或从吸取塔带来的雾气和液滴时烟道，用碳钢制作，所有也许接触到低温饱和烟气冷凝液或从吸取塔带来B¾雾气和液滴B¾烟道,采用可靠於J内衬（乙烯基树脂鳞片）进行防腐保护。4）每台锅炉设立单独的烟气进口、和相应日勺优质百叶窗双层密封挡板隔断阀门，以便灵活切换烟气。5）挡板门B¾执行器为整体开关、调节型，有DC420mA输入、输出，过载保护及限位装置，防护级别为IP65。烟道上设有膨胀节，并安装压力、温度等用于运营和观测的仪表。2.5.5 循环液供应系统脱硫塔底部废液流入循环废水解决系统。废水一方面进入氧化池，采用罗茨风机进行曝气氧化，经充足反映后，废水流入斜板式多斗沉淀池，进行泥水分离，沉淀后的上清液溢流到循环池，加入Mg（OH）2碱液调节至合适pH,然后由循环泵提高至脱硫塔循环运用（单泵单管制）。2.5.5.1 脱硫循环泵1台脱硫塔配备3台循环泵，2用1备，每台泵供应2层喷淋层。泵时每个吸入端装设自动关断阀，吸入口配备滤网。吸取塔浆液循环泵为单级单吸悬臂式离心泵，过流部件采用钢衬超高分子量聚乙烯（UHMWPE）。该材料是目前国际上新一代的泵用耐腐耐磨工程塑料，其最突出的长处是在所有的塑料中它具有优秀的耐磨性、耐冲击性（特别是耐低温冲击），抗蠕变性（耐环境应力开裂）和极好的耐腐蚀性。2.5.5.2 氧化风机罗茨型氧化风机为容积式风机，输送的风量与转数成比例。具有高效节能，精度高，噪音低，寿命长，构造紧凑，体积小，重量轻，使用以便，产品用途广泛0特点。氧化风机能提供足够的氧化空气，氧化风管布置合理，使氧化池内的亚硫酸镁充足转化成硫酸镁。在设计BMCR工况条件下,氧化风机流量裕量为10%,压头裕量为20%,保证系统正常运营。2.5.6 泥渣解决系统氧化镁法湿式脱硫系统B最后产物为亚硫酸镁、硫酸镁等浆液（固体含量约5%）,氧化池、沉淀池、循环池、氧化镁熟化罐均设有排泥管。考虑到排泥管的堵塞问题，在排泥管末端设计有水力冲洗系统。沉淀浓缩后的泥渣由排泥泵打入压滤机，滤饼外运处置，滤液外排。2.5.6.1 排泥泵浆液排泥泵为单螺杆泵，它属于转子式容积泵，依托螺杆与衬套互相啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合0¾密闭式螺杆泵，重要工作部件由具有双头螺旋空腔的衬套（定子）和在定子腔内与其啮合的单头螺旋螺杆（转子）构成。当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子一转子副就持续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子一转子副输送至压出端，吸入密闭腔内0¾介质流过定子而不被搅动和破坏。这种泵能输送高固体含量的介质，具有耐腐耐磨性能，且流量均匀、压力稳定。2.5.7 脱硫剂制备及供应系统脱硫剂重要为氧化镁粉，粒径325目，Mgo含量为90%,配备氢氧化镁溶液浓度15%o氧化镁粉不设有贮仓，采用人工定期向熟化罐添加氧化镁粉。考虑到系统造价及工艺防腐规定，本方案熟化罐和浆液储罐（脱硫系统持续运营6h储量）采用材质为碳钢加防腐。氢氧化镁浆液浓度为15%,药剂溶解采用搅拌器机械搅拌，底部泥渣定期排至沉淀池解决，设立药剂泵，由PH自动控制氢氧化镁浆液的加入。2.5.8工艺水系统工艺水系统涉及除雾器、管道冲洗水，并应满足装置正常运营和事故工况下脱硫工艺系统的用水。2.5.9 电气设计2.5.9.1 设计根据锅炉脱硫工程电气及控制系统设计重要参照如下规范：1）工厂电力设计技术规范（GBJ685）；2）低压配电设计规范（GB50054-95）；3）建筑电气通用图集（92DQ）4）通用用电设备配电设计规范（GB5OO53-93）5）建筑物防雷设计规范（GB50057-94）6）电气装置安装工程施工及验收规范（GBJ232）7）电力建设施工及验收技术规范8）电气装置安装工程施工技术条件（GBJ232）2.5.9.2 电气控制1）控制方式及水平本工程将根据现场实际状况设立控制室，完毕对脱硫设备及其公用、辅助系统涉及电气设备的J监视与控制。脱硫系统拟采用分散控制系统（DCS）进行监视与控制。在脱硫控制室内能做到： .在锅炉正常运营工况下,对脱硫装置的运营参数和设备的运营状况进行有效的监视和控制，并可以锅炉运营工况自动维持SoX等污染物B¾排放总量及排放浓度在正常范畴内。 .浮现异常或系统浮现非正常工况时，能按预定0顺序进行解决。 .浮现危及单元机组运营以及脱硫工艺系统运营的工况时，能自动进行系统的联锁保护。 .在少量就地巡检人员的配合下，完毕整套脱硫系统的启动与停止控制。脱硫系统时正常运营以CRT和键盘为监控手段。控制室不设常规B¾控制表盘，仅设少量B¾紧急操作开关或按钮。整套脱硫系统拟配备2-3人运值人员（涉及巡检）。2）供配电系统分散控制系统拟由操作员站、工程师站、冗余配备日勺数据高速公路及控制器等所构成。系统共拟设立操作员站2台、工程师站1台。3）分散控制系统的功能，拟涉及脱硫数据采集和解决系统（DAS）、模拟量控制系统（MCS）、辅机顺序控制系统（SCS）o4）脱硫控制系统的运营与停止，其工作状态与单元机组密切有关。因此脱硫控制系统的设计将考虑单元机组与脱硫控制必要0信号通讯接口，其接口的实现方式根据条件将采用数据通讯或硬接线通讯连接。波及安全、保护的信号均采用硬接线连接。锅炉至脱硫装置的信号：MFT、引风机状态、锅炉负荷。脱硫装置至锅炉的信号：脱硫系统“投入”和“退出二脱硫装置DCS与机组DCS通过MODBUS合同进行通讯。5）DCSB¾可靠性指标系统可用率：299.9%系统精度：输入信号：±0.1%（高电平），±0.2%（低电平）输出信号：±0.25%抗干扰能力：共模电压：2250V共模克制比：90dB差模电压：260V差模克制比：26OdB数据采集与解决系统（DAS）数据采集与解决系统（DAS）应持续采集和解决所有与脱硫工艺系统有关的重要测点信号及设备状态信号，以便及时向操作人员提供有关的实时信息。6）继电保护（1）低压电动机保护短路保护、断相保护、过负荷保护（整定值1.l倍）。（2）低压配电线路保护配电线路采用上下级保护电器，应有选择性动作，干线上的空气开关宜选用短延时脱扣装置；用空气开关保护0¾线路，短路电流不应不不小于空气开关瞬时或短延时过电流脱扣整定电流的1.3倍。（3）继电保护的时限配合要有阶梯性和选择性（4）常用仪表7）材料选择电气设备选择在满足工艺规定以及保证人身安全日勺前提下，最大限度0选用操作以便、可靠性高、便于维护、自动化限度高的设备，以便使整个电气系统能高效、可靠的运营。低压控制柜选用原则型控制柜，控制柜采用镀锌钢板制作而成，具有抗腐、耐潮、防尘等功能，安全可靠性高、发生故障后影响范畴小。各回路主开关选用高分段能力0塑壳断路器。高压电缆选用阻燃型交联聚乙烯绝缘聚氯乙烯护套内钢带凯装铜芯电力电缆，低压进线电缆选用阻燃型交联聚乙烯绝缘聚氯乙烯护套铜芯电力电缆，其他低压动力电缆选用阻燃型聚氯乙烯绝缘聚氯乙烯护套铜芯控制电缆，电缆沿电缆桥架或电缆沟敷设。所有电力电缆均按容许载流量选择，电压降校验（工作电流按100%负荷计算）、短路电流热稳定校验及保护敏捷度校验。电缆桥架选用有孔带盖板日勺钢制托盘，表面喷涂防腐、防火，额定均布负荷级别A级；桥架分双层，控制电缆放下层，动力电缆放上层；电缆桥架具有可靠的电气连接并接地；对于震荡B¾场合，与固定装置连接处设立减震线圈；电缆充填率符合有关原则规范aJ规定。8）防雷及接地本工程为三类防雷，房屋、除尘器等采用避雷网（带）、避雷针或其她金属构造作为闪接器,每根引下线的冲击接地电阻不适宜不小于30。，防直击雷接地宜和放感应雷、防静电，保护和工作接地共用接地系统，该接地系统和全厂接地网相接。装置内和建筑物内要进行总等电位连接和局部等电位连接；每个单元均有自己日勺接地网，接地网间用接地干线连成一种整体。接地干线采用镀锌扁钢，其截面不不不小于100mm,接地极采用镀锌角钢，厚度为4mm,装置内正常不带电B¾金属外壳与接地装置连接，仪表接地根据其专业规定拟定。9）照明及检修在烟气脱硫除尘系统区域内设立正常照明。配备手持式应急灯用于检修照明（由甲方自行配备）。259.3用电设备负荷3×40th煤粉锅炉烟气脱硫工程重要用电设备电气负荷0计算，采用需要系数法，计算成果见下表：重要用电设备电气负荷一览表序号设备名称功率(kW)数量备用数量装机功率（kW）运营功率（kW）日平均运营时间（hd）1循环泵11031330220244氧化风机1521151524序号设备名称功率(kW)数量备用数量装机功率(kW)运营功率(kW)日平均运营时间(hd)5泥浆泵2.2214.42.2126工艺水泵112122Il48药剂泵5.5422211249药剂搅拌器7.520151524合计212.6126212.6212.62.5.10运营费用估算根据设计基本参数，锅炉总耗煤42.0th,收到基全硫Aa为0.8%,三台锅炉排放二氧化硫约为29Ikg力。按照业重规定，设计脱硫效率95%,锅炉总烟气量150000Nm3h,脱硫塔进口SO2浓度为mg/Nnf,SCh排放浓度为不不小于60mgNm3°那么根据理论计算，每脱除IkgSCh消耗氧化镁的量为0.63kgo本脱硫方案单位运营费用基准计算单价：90%纯度固态粉状Mge)为500元/吨，电价为0.56元kWh,水费为2.5元/n?。脱硫剂每天运营费用核算序号脱硫剂纯度单价(元/吨)运营时间（三）用量(吨d)费用(元)1MgO90%500245.02500.00合计2500.00每天重要设备用电消耗序号设备名称设备功率(kW)数量运营功率(kW)运营时间(hd)费用(元)备用数量1循环泵4514524604.812循环泵4514524604.83循环泵5515524739.24氧化风机1511524201.61序号设备名称设备功率(kW)数量运营功率(kW)运营时间(hd)费用(元)用量备数5泥浆泵2212212147.816工艺水泵7.517.5416.818药剂泵0.4I0.4245.419药剂搅拌器31335010浆液泵0.710.7249.4111浆液储罐搅拌器41436.7012循环池搅拌器1511524201.6合计212.6212.62543.1日物资消耗经济指标序号项目耗量单价费用(元)备注I水耗I85m3d2.5元11?462.52电耗212.6kW0.56元kW.h2543.13MgO5.01500元/吨2500.00纯度90%固体合计54th锅炉脱硫每天运营费用总计5505.6l×54th锅炉脱硫年运营费用总计18352008000小时/年2.6安全运营指标2.6.1 烟气脱硫除尘系统的重要安全问题烟气脱硫除尘系统在设计运营中尽量做到安全、有效、稳定，但也存在某些潜在的安全面的问题，重要有：(1)电伤电伤是指脱硫除尘系统设备由于雷击所导致日勺损坏或接地不良给工作人员带来的伤害，高压电器设备由于运营人员的误操作及保护不当而给人员带来的伤害。（2）机械伤害脱硫除尘系统中有风机、水泵、浆液泵等机械设备，在运营和检修过程中如果作不当有也许给工作人员导致伤害。（3）其他伤害其他伤害涉及：钢平台及钢楼梯踏板导致人员滑倒，人员在高处作业时的跌倒等。2.6.2 安全措施（1）防电伤措施1）电气设备采用必要0机械、电气联锁装置以避免误操作；2）电气设备设计严格按照带电部分不低于最小安全净距执行；3）电气设备选用有五防设施的设备，对配电室加锁，严格执行工作制度；4）在高压电气设备的周边按规程规定设立栅栏，遮拦或屏蔽装置；5）紧急事故采用声光显示及必要0其他批示信号，设立自动联锁装置以给出解决事故0措施；6）各元件的控制回路均设有保险、信号、监视、跳闸等保护措施；7）所有电气设备应有防雷击和接地设施。（2）防机械伤害措施所有转动机械外露部分均应加装防护罩或采用其他防护措施，设备布置在设计时留有足够0检修场地。（3）避免其他伤害的措施1）所有钢平台及钢楼梯踏板采用花纹钢板或格栅板以防人员滑倒；2）在楼梯孔平台等处周边设立保护沿和栏杆，以防高处跌伤；3）脱硫系统的某些设备在运营过程中产生噪声，如不采用措施将对工作人员的健康带来一定0影响。特别是氧化风机噪声较大，因此设有防音罩，为了减轻噪声对运营人员的身体健康导致的影响，在设备订货时，根据工业公司噪声卫生原则向设备制造厂家提出限制设备噪声的J规定，将设备噪声控制在容许范畴之内，对工作场合采用必要的噪声防治措施，如隔声玻璃门、吸声顶棚等，以保护工作人员的身体健康。（4）装置和设备保护措施1）负荷波动时B保护：由于锅炉运营参数发生变化，如锅炉吸风机出口烟气流量波动及烟温的波动等会对设备的运营导致影响，本设计中已充足考虑了系统对负荷波动的适
