4[1].4 冷轧板带钢的不对称轧制.docx

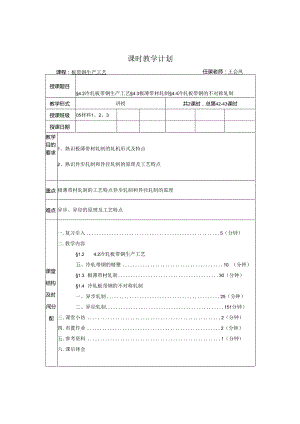

课时教学计划授课题目§4.2冷轧板带钢生产工艺§4.3极薄带材轧制§4.4冷轧板带钢的不对称轧制教学形式讲授共2课时，总第42-43课时授课班级05材料1、2、3授课日期教学目的要求1、熟识极薄带材轧制的轧机形式及特点2、熟识异步轧制和异径轧制的原理及工艺特点重点极薄带材轧制的工艺特点异步轧制和异径轧制的原理难点异步、异径的原理及工艺特点课堂结构及时间分配一.复习引入5（分钟）二.教学内容§1.2 4.2冷轧板带钢生产工艺五、冷轧带钢的精整10（分钟）§1.3 极薄带材轧制30（分钟）§1.4 冷轧板带钢的不对称轧制一、异步轧制25（分钟）二、异径轧制151分钟）三 .课堂小结2（分钟）四 .布置作业2（分钟）五 .参考资料1（分钟）六 .课后体会任课老师：王会凤课程：板带钢生产工艺教学过程及教学内容复习引入1、冷轧中间退火的目的是什么？2、罩式退火炉由哪些设备组成？3、吹扫的目的是什么？教学内容§4.2冷轧板带钢生产工艺五、冷轧带钢的精整1.冷轧带钢的横剪2.冷轧带钢的纵剪和重剪3.冷轧带钢的包装§4.3极薄带材轧制一、极薄带材轧制的特点介绍为何厚度为0.001-0.05mm的极薄带材大量用于无线电工程、仪器采纳多辑11仪表、电子、电讯、电视和宇航等工业技术部门。-1.41.极薄带材轧制时的变形抗力很大，而采纳小直径工作辑的轧机可以使轧制力明显减小。为了采纳直径很小的工作轧辑，必需辅之以刚性很大的支持根系。为此冷轧极薄带材相继出现了六辑轧机、十二辑轧机、二十辑轧机乃至三十短、三十六辑轧机。多辑轧机与一般二根、四辐式冷轧机相比，具有如下优点：通过与四（1）工作辐与支撑辐直径之比可达1：10,而四辐轧机为1：5。从辑对比教而可大大减小变形区长度，降低轧制压力。在相同的条件下，二十字辐轧机的轧制力约为四辑轧机的四分之一。由于轧制力的下降，加之施加大张力及良好的工艺润滑和冷却，可保证很大的道次压下量（达60%）和总压下量（达90%）；（2）由于工作辐的弹性压扁小，不经中间退火可用较少的道次轧制难变形金属及合金，可获得很薄的带材；（3）多辐轧机具有精确装配的支持瓶系，整体铸造的机架，特别的辑型调整系统等。故轧机的刚性高，有利于减小带材厚差和获得良好的板型。（4）此外轧机的体积相对较小，设备重量轻，可削减车间面积，降低车间高度，减小吊车跨度与吨位，.从而削减建厂投资。教学过程及教学内容多根轧机虽有上述优点，但其加工制造、安装、调整与修理方面的精度要求较高。此外轧辐系统的冷却较困难，、限制了轧制速度的提高。二、多辐轧机的基本类型轧制极薄带材必需采纳直径尽可能小的土工作辐。由于四辑轧机运用小直径工作辐，故不能保证工作辐在轧制方向上的稳定性及补偿此时轧辑不断增大的挠度。罗恩获得了第一台多辑轧机的专利权。这种轧机的结构可以消退工作辐沿轧制方向的挠度，而且在保持工作辑有较大的横向刚度的条件下，可使工作辑采纳最小的许用直径。如图所示。结合图形森吉米尔制造了一台多辑轧机，称之为森吉米尔轧机。其特点是工作机座是个整体铸件，经像床加工成梅花形（如图所示）。轧辐辐系配置其中，森吉米尔轧机的辐系也是按1234型上下对称布置。通常以其次层中间辑的外侧四个轧辑为传动幅。最终一层（第四层）每一个支持辐皆由心轴、滚柱轴承、偏心环和鞍座组成。三、多辑轧机冷轧极薄带材的工艺特点采纳多根轧机冷轧极薄带材的工艺与一般的冷轧大致相同。但由于多根轧机多用于冷轧不锈钢、硅钢、精密合金及高温合金等特种合金极薄带，所以其冷轧工艺又有其特点。介绍（1）由于道次压下量大，对断带极为敏感且轧制过程中的穿留意工艺带又较困难、为确保轧制过程的稳定，选用的坯料在长、宽方向均特点的阐应有最小的厚差、较高的边缘质量、组织的各向同性以及物理一机械性能的匀称性。为确保带材的表面质量，在轧制前和轧制中间必需对带材表面进行清理。（2）多辐轧机广泛运用硬质合金工作轧辑，大大减小工作辐的弹性压扁。（3）采纳小直径工作轧辑轧制，运用高的单位张力和总张力。（4）好的工艺润滑和冷却。多辑轧机轧制时大多采纳低粘度的矿物油和乳化液。述教学过程及教学内容四、精密合金极薄带材的轧制无线电工程、电子、宇航技术的发展对极薄精密合金带材的须了解要量正在快速增加。因而在多辐轧机的生产品种中，精密合金占有特别的地位.大多数精密合金，在冷状态下变形时有足够的塑性。精密合金经过冷轧和轧后的热处理，不仅达到所要求的厚度和表面质量，而且得到必需的组织结构。§4.4冷轧板带钢的不对称轧制一、异步轧制：指两工作短的线速度不相同的轧制方法。概念1 .异步轧制的优点：可降低轧制压力、削减道次和轧程、减小最小可轧厚度、提高板带钢的轧制精度。由于异步轧制时两工作馄的线速度不同，将引起变形区中性角、前滑区、后滑区、摩擦力、单位轧制压力、应力状态、总轧制力等参数以及力矩安排的显著变更。2 .异步轧制特点依据异步轧制时变形区内的变更图进行分析(1)当上下辐速相等时，如图，中性面将变形区分为前滑区和后滑区。画图讲解轧件与轧辐接触面上的摩擦力，从变形区的出、入口指向中性面。若无张力轧制，变形区为三向压应力状态。(2)当上下辐速不相等时，如图，中性面将变形区分为前滑区、后滑区和搓轧区三个区域。在搓轧区，轧件与轧馄上下接触面的摩擦力相反。在这一区域，除三向压应力外，还有剪切应力，为压、剪复合应力状态，变更了应力状态，使轧制压力降低。二、异径轧制：指在板带材生产中，两工作短的线速度基本相同而概念直径与转速相差很大的轧制方法。特点：利用一个靠摩擦传动的直径很小的工作辐，通过减小接触面积和单位压力来大幅度降低轧制压力和能耗。同时又采纳另一个足够大的工作辐来传递轧制力矩和提高咬入实力。优点：增大压下量、削减道次、提高轧机效率和轧薄实力、提高产品厚度精度和板形质量。异径轧制原理与工艺特点：教学过程及教学内容留意难点的突波异径轧制可以通过一个游动工作辑直径的大幅度减小，收到稳定地大幅度降低轧制压力和力矩的效果及由此带来的提高厚度精度、降低能耗等效果。图4-40为20Omm异径5辐轧机轧制低碳带钢轧制力的实测与理论曲线。由图可见，压力下降的幅度，随异径比值(DK/D;)的增加而稳定地增大，当异径比等于3时，轧制压力可下降约50%。只要异径比值肯定，即可稳定地得到肯定的降压效果，而与压卞量的变更关系不大。，异径轧制的降压效果如此之大，主要是由于变形区长度亦即接触面积的大幅度缩小和单位轧制压力的显著降低所致。在相像的轧制条件下，轧制压下量相同时异径轧制和对称轧制的变形区长度之比如图所示。课堂小结本次课程了解极薄带材轧制的特点，熟识多辐轧机的基本类型及多辑轧机冷轧极薄带材的工艺特点，熟识异步轧制和异径轧制的概念和特点。布置作业1、极薄带材轧制的特点是什么？2、叙述森吉米尔轧机的特点3、什么叫异步轧制？有何优点？4、什么叫异径轧制？有何优点？参考资料1 .冷轧薄钢板生产-冶金工业出版社2 .轧钢生产3000问-一冶金工业出版社课后体会五、冷轧带钢的精整1 .冷轧带钢的横剪2 .冷轧带钢的纵剪和重剪3 .冷轧带钢的包装4 4.3极薄带材轧制一、极薄带材轧制的特点规格:厚度为0.001-0.05mm的极薄带材用途：用于无线电工程、仪器仪表、电子、电讯、电视和宇航等工业技术部门。多辐轧机的优点：（1）工作辑与支撑辐直径之比大，可大大减小变形区长度，降低轧制压力。（2）由于工作辐的弹性压扁小，可获得很薄的带材；（3）轧机的刚性高，有利于减小带材厚差和获得良好的板型。（4）此外轧机的体积相对较小，设备重量轻，从而削减建厂投资。二、多辐轧机的基本类型1.罗恩式轧机：2.森吉米尔轧机特点：工作机座是个整体铸件，经锋床加工成梅花形（如图所示）。轧辑辐系配置其中。三、多根轧机冷轧极薄带材工艺特点（1）由于道次压下量大，选用的坯料精确。（2）多根轧机广泛运用硬质合金工作轧辐，大大减小工作短的弹性压扁。（3）采纳小直径工作轧辑轧制，运用高的单位张力和总张力。（4）好的工艺润滑和冷却。四、精密合金极薄带材的轧制§4.4冷轧板带钢的不对称轧制一、异步轧制：指两工作辐的线速度不相同的轧制方法。1 .异步轧制的优点：可降低轧制压力、削减道次和轧程、减小最小可轧厚度、提高板带钢的轧制精度。2.异步轧制特点当上下馄速相等时，中性面将变形区分为前滑区和后滑区。（2）当上下辐速不相等时，、中性面将变形区分为前滑区、后滑区和搓轧区三个区域。二、异径轧制：指在板带材生产中，两工作辐的线速度基本相同而直径与转速相差很大的轧制方法。特点：利用一个靠摩擦传动的直径很小的工作辐，通过减小接触面积和单位压力来大幅度降低轧制压力和能耗。同时又采纳另一个足够大的工作辐来传递轧制力矩和提高咬入实力。
