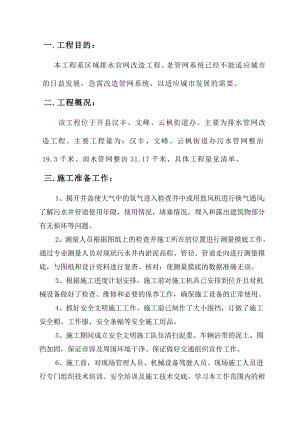

市政管网改造施工组织设计.doc

一.工程目的：本工程系区域排水官网改造工程。老管网系统已经不能适应城市的日益发展，急需改造管网系统，以适应城市发展的需要。二.工程概况： 该工程位于开县汉丰、文峰、云枫街道办。主要为排水管网改造工程。主要工程量为：汉丰、文峰、云枫街道办污水管网整治19.3千米、雨水管网整治31.17千米，具体工程量见清单。三.施工准备工作：1、揭开井盖使大气中的氧气进入检查井中或用鼓风机进行换气通风；了解污水井管道使用年限，使用情况，堵塞情况，埋入和露出建筑物部分有无损坏等问题。2、测量人员根据图纸上的检查井施工所在的位置进行测量摸底工作。通过专业测量人员对现状污水井内淤泥高程、管径、管道走向进行测量摸底，与图纸和设计资料进行复查、核对；使测量摸底的数据准确无误。3、根据施工进度计划安排，施工前对施工机具已安排到位并且对机械设备做好了检查、维修和必要的保养工作，确保施工设备的正常使用。4、抓好安全文明施工工作。施工前已制作了大小围挡，订做了施工安全帽、工作服、安全条幅等安全施工用品。5、施工期间成立安全文明施工队伍清扫泥浆、车辆沾带的泥土、围挡加固，保证市容及周围环境干净、保证做好交通组织宣传工作。6、施工前，对现场管理人员、机械设备驾驶人员、现场施工人员进行专门组织技术培训、安全培训及施工技术交底，学习本工作范围内的相关知识，明确职责。四、质量及安全目标1、质量目标确保合格。2、安全目标 实现“双零”目标，即：即零安全事故，零伤亡率。五、施工工序和技术措施（一）施工测量1.排水管道位置按平面图给定尺寸施放。2.管道起点检查井位置按平面图标注的旧井施放，其他检查井均按照施工图所示相对距离施放。3.根据业主提供的水准点引测临时水准点，并做好引测成果的标志及保护工作，测放成果记录完整无缺，施工临时水准点要经常校对，以防碰动。4.标定连接旧管、旧井等构筑物位置及提供各部位深度。（二）管道施工方案1. 施工程序：平基开槽降水测量安管砌井闭水回填2. 施工方法及技术措施：A支撑槽施工（1） 沟槽开挖：本工程连通管采用人机配合挖槽，采用继续化流水作业先用挖掘机挖土再挖至距设计槽底20cm左右时停止,改用人工清底至设计深度,有地下障碍的地方采用人工挖槽，不得使用挖掘机。在挖槽的同时做好支撑。采用横板支撑，人工挖土时需利用撑杠倒土板用铅丝将到土板连成一体，使其牢固可靠。沟槽土方需暂时保存，再不影响施工的前提下，堆放沟槽一侧，以待回填。（2）施工降水：本工程管道位于地下水位以下，为有效地控制地下水，采用双侧排水沟，每50米设一集水井降水，当水位降至槽底0.5米左右再进行基础施工。集水井比排水沟最低点深0.5米,用干砌砖井,并设专人疏通。（3）下管及稳管 为便于施工，管材沿线分控堆放。下管前做好管材的检查工作，选用合格的管材，管口无破损，管身无断裂。橡胶圈不应有气孔、裂缝和重皮，其物理性质符合设计要求。下管时保证吊车及坑槽的稳定。 下管时用吊车从下游向上游稳管，其次要把管内承口、插口的泥土清刷干净，将胶圈套在插口端头胶圈向前滚动要同步，注意顺直不扭曲。用吊车人工辅助平稳地将插口送进承口，再用手动葫芦拉紧就位。然后用水准仪测调管头管尾的管顶或流水面高程至符合技术范及设计要求，同时确保中心先符合要，依次进行。 （4）砌筑检查井：打混凝土井底要严格按设计要求施做，确保不松软。用水冲净基础后，先铺一层砂浆，再压砖砌筑。圆形井身采 用丁砖砌法，外缝用砖渣嵌平，平整大面向外，砖与砖间灰缝保持1厘米。砌完一层后再灌一次砂浆，使缝隙内砂浆饱满，然后再铺浆筑砌上一层砖，上、下两层砖间竖缝应错开。砌至井身上部收口时，按坡度将砖头打成破茬，以便于井里顺坡抹面。井壁与管接触部分，必须坐满砂浆，砖面与管外壁留1-1.5cm，用砂浆堵严，并在井壁外抹管箍，以防漏水。支管和预埋按设计高程、位置、坡度随砌井即安好。井身砌完后，外壁用砂浆搓缝，使所有外缝严密饱满。护底、流槽与井壁同时砌筑。抹面前先用水浇湿砖面，然后采用三遍法抹面。抹面完成后，井顶覆盖草袋，防止干裂。当抹面达到要求强度后再还土。（5）沟槽回填 闭水实验合格后，经监理检查合格并同意后进行回填。回填前清理槽内杂物。回填前对回填土水含量进行检测，达到规范要求方可回填。管道槽底至管顶以上50cm范围内土方人工分层回填夯实。每层松铺厚度为20cm，两侧胸腔回填同时进行，；两侧高差不超过30cm。管顶以上50cm土方用机械分层回填，每层不超过30cm。管道沟槽回填土，当原土含水量且不具备降低含水量条件不能达到要求压实度时，管道两侧及沟槽位于路基范围内的管道顶部以上，应回填石灰土、砂、砂砾或其他可以达到压实度的材料。井室周围的回填，应与管道沟槽的回填同时进行，应留台阶形接茬，井室周围填压实时应沿井室中心对称进行，且不得漏夯。（6）闭水试验：将检验段管道密封，向管道内注水，保证达到2米水头以上，管口不得漏水，待管道灌满水经24小时后，渗水量测定时间不小于30分钟，渗水量应在允许压降范围内。（7）地下管线及地上地下构筑物加固措施：雨、污水管道交叉处理时，应使管道的承插口避开相交处。当上下层管道相交管壁间距小于0.3米，下层管道小于d700mm且上层管道大于d600mm时，做360º包管处理，长度为上层管道管径+1000mm。管道包管的两侧回填石屑至上层管外底。在管道施工时，对于垂直交叉的管线要采用上吊下托的方法，保持其相对稳定。对于平行管道的加固要用垂直井字支撑法加固。对于局部的灯杆，电杆等要交叉加固，确保相对位置稳定。在开槽时，必须注意地下水的控制，确保低水位，保持土壤稳定，避免侧滑回位移。当槽内有横跨、斜穿的旧有管道和地下构筑物时，做支撑时撑板、撑杠应与原有管道保持一定距离，以防沉落损坏原有构筑物。对于已经完成的构筑物，如需开挖动土，必须保证相对安全距离，保持上的稳定，避免滑坡。在机械施工前，在活动半径的范围内，作保护成品的预备工作，减少机械工作时对成品的影响。六、主要施工机械进场计划：序号机械设备名称单位数量规格/型号1挖掘机台31.0m³2装载机台21.5m³3起重机台116t4自卸汽车辆76.5t5压路机台11t6搅拌机台11t7一吨翻台11t七、施工主要材料进场计划名 称单 位规 格数 量水泥吨325204254粗砂吨145砂砾石吨0.5-2cm182-4cm679机砖千块60井盖套D700100砼承插口管mD60050八、劳动力投入计划：序号工种名称劳力计划作业内容122550611挖掘机司机3沟槽开挖，旧路拆除2装载机司机2222回填，清运土方3起重机司机222管道吊装4汽车司机612126土方等材料运输5压路机司机2222道路碾压6搅拌机司机21混凝土搅拌作业7一吨翻司机11混凝土、碎石垫层运输8推土机33回填、推土进入沟槽9瓦工171717检查井砌筑10测工2222测量放线11电工1111施工用电12维修工1111设备维修13壮工100150150100配合各种作业14管道工171717管道施工九、质量保证体系及质量保证措施：（一） 质量目标：严格管理、争创局优工程。（二） 质量保证体系：对于此项工程，公司质量管理部负责对工程全过程的质量控制，项目经理部的现场管理是关键。因此，选择懂工艺、懂技术又有实际施工经验的人员担当质量员。质量管理部、施工管理部的人员配合项目经理、质量员要对各施工工序上的操作人员经常进行教育，认真负责，按照要求做好本职工作，确保工程质量。如果发现质量隐患，我们以质量体系为主体，发挥其作用，把质量隐患消灭在萌芽状态，具体做法是：质量员把现场发现的质量隐患汇总上来，分析后拿出具体解决的办法，尽快指导施工队伍进行改进，改进后汇报给质量管理部、施工管理部及项目经理参仪，质量管理部对质量隐患做出整改意见并做好纠正及预防的跟踪记录。通过这样可达到现场质量监督分工明确，而且达到层层把关的作用。另外，质量管理部、施工管理部也可对施工过程中发现的质量隐患直接提出整改意见，项目经理部应立即纠正，质量管理部做好相关记录。质量体系网络图 本步工序 报验质 量 员 返 否 认 工 可 监 理 否 认 可下步工序（三） 质量保证措施：（1）本工程质量管理全面执行天津市市政工程施工技术规程、天津市市政工程质量检验评定标准中的标准及程序文件要求，并以此监控施工全过程。（2）质量保证体系一经建立，所有机构人员必须服从指挥，一级对一级负责任，尊重监理，绝对服从监理的管理。（3）质量员及施工主要负责人上岗前按照本工程的特点及技术要提前进行质量技术的培训，并让所有参加施工人员都清楚本工程的质量保证体系及技术质量要求。（4）各施工队要以各工序和工艺的施工标准及验收规范进行施工（5）质量员要以各工序和工艺的施工标准及验收规范为依据给施工队提出质量要求和质量目标。（6）分部分项工程每一步完成都要有自检和质量员自检，并做好相应的记录。（7）材料员要配合质量员对顾客设备、材料及自供设备、材料进行核查验收，并收集试验资料及产品合格证明等。（8）资料员应对隐蔽工程及各工序及时进行资料汇总，填写各项报表，留档，报监理工程师，竣工资料按顾客要求汇总交验。（9）工程中使用的所有材料、成品、半成品等必须有合格证。（10）对原材料进行试验，对成品、半成品进行检验，做到试验内容完。（11）对施工中形成的成品进行自检，严格控制隐蔽工程验收，认真进行工程的交接与验收，验收前进行自检，做到不合格工序不转序，严格按照三检制度、隐蔽验收制度执行，未通过验收的工序立即返工。（12）定期召开质量会议，每周一次，提高施工作业队人员的质量意识。（13）严格进行施工队伍的筛选，提高全体施工人员的“精品意识”（14）测量仪器设专人保管，定期检查。（15）建立成品保护制度，责任落实到人。（16）做到施工与计量同步，部位与工序验收同步，完工与资料同步，竣工与交验同步。（四） 产品标识说明：（1）对进场的原材料在库房内存放的采取卡片、标签标识，在露天存放的采用（挂）立牌标识。品 名规 格材 质生产厂家出厂日期到货日期检验结果试验结果注：规格30cm×20cm（2）临时水准点、桩点均用红色铅油表示。（3）工序、部位工程在施工过程中用工序质量评定表（CJ09-1-5）进行标识。（4）原材（水泥、砖、砂、石、管材等）到达现场后，既要保证离作业段近,避免二次倒运，又要分区、分类整齐堆放。（5）对施工现场和仓库出现的损坏过期的材料要明确标识报废或降级待用，严禁和合格材料混放。十、施工机械设备维修措施：施工机械在开工前由项目经理部机管员、维修人员与操作人员共同对机械进行全面检查，如发现有故障隐患的尽快维修，施工过程中做好每日收工后对机械进行检查维护。十一、安全生产措施：安全生产体系项目经理其他有关部门劳务管理负责人消防管理负责人生产高度负责人机械管理负责人技术负责人安全负责人1.监督施工全过程的安全生产，纠正违章。2.配合有关部门排除安全障碍3.全员安全活动和安全教育1.财务部门保证安全措施项目的经费.2.卫生部门负责工业卫生和环境保护工作、预防、治疗职业病1.保证进场施工人员技术素质.2.控制加班加点，保证劳益结合。3.提供必须劳保用品，保证质量。1.保证防火设施齐全.有效。2.消除火灾隐患.3.组织现场消防队的日常消防工作。3.证项目使用的各类机械安全运行.2.监督操作人员持证遵章作业3.配备各类机械的防护措施.1.在安全前提下合理安排生产计划2组织施工技术措施的实施.检查。发现隐患及时排除。1.制定项目安全技术措施和分项安全方案2.负责安全技术交底3.解决施工中的不安问题，排除事故源施工工长、班组长、安全员、具体操作者消防措施检查电器绝缘检查防护设施检查机具设备检查劳保用品检查操作规章检查班前安全教育严格执行各项安全措施和管理制度，预防为主、以人为本、搞好三级教育，根据安全操作规程施工，并注意如下措施：（一） 建立安全责任制：项目经理部及各施工队伍健全执行责任制度，制定各工种安全技术操作规程，按规定配备专（兼职安全员），安全管理人员责任到人，定期考核。（二） 目标管理：制定安全管理目标，有责任目标考核规定，落实考核办法。（三） 持证上岗（各专业技术工种），其中特殊工种必须持证上岗，坚决杜绝违章作业。（四） 做好周边防护措施，以避免过往行人、车辆坠入沟槽内。（五） 深槽作业施工设专用人行安全通道。（六） 机械下管时，注意防止重物坠落。（七） 落实施工现场临时用电工作，搞好外电防护，加强保护措施，建立安全档案。外电防护：落实防护措施，封闭合格，保证安全距离，设防护措施。接地与接零保护系统：工作接地与重点接地要符合规定要求，采用TN-S系统，按规定设专用保护零，保护零线与工作零线杜绝混接。配电箱、开关箱：要符合三级配电两极保护的要求，末级开关箱设漏电保护，执行“一机、一闸、一漏、一箱”的规定。现场照明：照明网络设漏电保护，金属灯具外壳做接地保护，室内线路及灯具安装高度不低于2.4米，使用安全电压，潮湿作业使用36v以下的安全电压。配电线路：使用五芯电缆，架空线符合要求，电杆、横担符合规定要求。严格对施工机具的使用和检查措施：重点对手动及电动工具、搅拌机、水泵等进行严格检查和严肃操作规程，落实防护措施。班前安全教育和班后安全总结。（八） 接旧井、拆砌管堵安全措施：下井人员必须持有经安技部门培训取得的下井合格证件，遵守中华人民共和国城乡建设环境保护部部标准和天津市排水管理处下水道疏通养护安全操作规程，采取有效的安全措施，并经医生进行身体健康检查合格后，方可下井。首先把接旧井安排在上游管道都做完了以后，即工程的最后来施工，以免有毒气体进入新建管道。需下井作业时，必须履行批准手续，经项目经理部填写“下井 安全作业票”，经项目经理同意批准后，方可进行。下井作业前，必须进行气体和有毒有害物质监测，经监测部门监测出具监测报告后，方可操作。在下井作业时，井上必须有专职安全员或两名以上监测人，非工作人员严禁进入现场，监护人员必须手握安全绳，时刻警惕，防止发生意外，下井前应知道管道情况，落实到下井人，现场内禁止烟火。防毒用具必须使用供压缩空气的隔离式防护装具。作业现场必须设路挡，红旗标志。十二、文明施工措施：1.现场设围挡，在各段施工现场设置安全围挡防止周边伤人事故。2.封闭管理：施工现场进出设大门，设门卫制度，进入施工现场佩带工作卡。3.施工现场：工地地面做硬化处理，道路畅通，设置临时排水设施。4.材料堆放：按总平面图布局堆放，做好各种材料的标识。5.现场住宿：工作区办公、生活区分别设置，宿舍有保暖和防煤气中毒措施有消暑和防蚊虫叮咬措施，床铺和生活用品放置整齐，宿舍周围环境清洁整齐安全。6.现场防火：健全消防措施，配置灭火器材。7.治安综合治理：建立治安保卫制度，落实治安防范措施，杜绝失盗事件。8.施工现场标牌：大门口处施工现场图，标牌，规范整齐，设安全标语，宣传栏，读报栏，黑板报等。9.生活设施；设男女厕所，杜绝随地大小便。食堂要符合卫生标准。保证供应卫生饮水。设立淋浴室，设专人清理卫生。生活垃圾及时处理。10.设立保健急救事：有专人负责保健急救，有常用和急用药品，有急救器材，开展卫生防病宣传教育。11.社区服务：设防粉尘，防噪音措施，不焚烧有毒，有害物质。建立施工不扰民措施。十三、雨季施工措施：1.雨季施工现场成立防汛抢险队保证每天夜间有专人值班，并做到雨声就是命令，下雨及时到达现场，从而保证雨天的现场安全。2.每天认真听天气预报，结合天气情况合理制定工序安排。3.切实做好原材雨季现场的保护措施如现场应备齐，塑料布、帆布、草袋子等防汛物资。4.雨天设专人进行沟槽内排水泵检查巡视抽水，并设备用泵保证雨天的正常排水。5.做好雨后撑板、撑杠的加固。6.定期疏通现场临时排水系统，以保证排水畅通。十四、施工组织机构网络图：项目经理 测量员机管员资料员预算员统计员计量员质量员材料员安全员施工员 安全施工现场 十六、技术经济指标： 我项目经理部在本工程的施工过程中通过节约原材料，合理安排工期，杜绝出现窝工等将工程利润率控制在7%左右。十七、关键工序质量控制：（一）关于安管工序施工与控制技术规程依照质量手册关于特殊和关键工序的控制中的规则的规定确定管道安装工序为施工过程中关键工序。为确保对该工序施工过程进行有效控制，对其做出如下指导细则：1.根据施工现场条件混凝土管材沿施工现场分库堆放。2.当运至指定地点后，对存放的每节混凝土管打眼固定，防止混凝土管滚动。3.平基混凝土强度达到设计强度的50%，且复测高度符合要求后方可下管。4.下管常用方法有吊车下管，扒杆下管和绳索溜管等。5.下管操作时要有明确分工，应严格遵守有关操作规程的规定施工6.下管时应保证吊车等机具及基坑的稳定，起吊不能过猛。7.槽下过管，通常在平基上通铺草袋和顺板，将管吊运到平基后，再逐渐横向均匀摆到平基上，采用人工横推法，操作时应设专人指挥，保障人身安全，防止管与管之间碰撞。当管径大于管长时，不得在沟槽内运管。8.管道安装，首先将管逐节按设计要求的中心线高程就位并控制两管口之间的距离（通常为1.01.5cm）。9.管径在500mm以下普通混凝土管，管座为90120，可采用四合一法安装，管径在500mm以上的管道特殊情况下亦可采用。10.管径在500900mm普通混凝土管，可采用三合一法进行安装。11.管径在500mm以下的普通混凝土管，管座为180或包管时，可采用三合一法进行安装。12.承插口管道安装对口时，应保持两管同心插入，胶圈不扭曲，不得出现闷鼻、扭曲、跳井、凹兜、外露。13.管口间隙均匀，不得错口。14.胶圈形式，截面尺寸，压缩率及材料性能，必须符合设计规定，并与管材相配套。15.承插口管道安装为了保证胶圈到位，不扭曲。d800以下管采用手搬葫芦索口，d800以上管采用慢转卷扬机索口。16.管道内不得有泥土、砖、石、木块等杂物。17.安管允许偏差：（见下表）序号项 目允许偏差（mm）检查频率检验方法范围点数1中线位移（承插口管、一般管）15两井之间10米1点不少于3点挂中心线用尺丈量每测一点2管内底高 程管径1000mm±10两井之间10米1点不少于3点用水准仪测量管径1000mm±15倒虹吸管±15管道直管10米1点不少于4点用水准仪测量3相邻管内 底错 口管径100mm3两井之间10米1点不少于3点用尺测量管径100mm54承 插口 管管内底高程15±两井之间10米1点不少于3点用尺量安装线至承口端的距离就位管口30注：（1）管径<700mm时，其相邻管内底错口在施工中自检，不计点。 （2）管内底高程不能实测的检查点，可测量管顶高程反算。（3）表内除注明承插口管外，均指一般管（即平口管、企口管）。（二）关于顶管工序施工与控制技术规程1.接口必须密实、平顺、不脱落。2.内涨圈中心应对正管缝，填料密实。3.管内不得有泥土、石子、砂浆、砖块、木块等杂物。
