市政道路人工挖孔灌注桩施工组织设计#湖南.doc

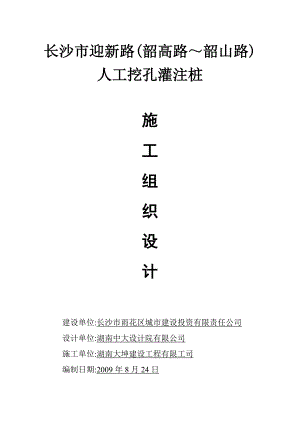

长沙市迎新路(韶高路韶山路)人工挖孔灌注桩施工组织设计建设单位:长沙市雨花区城市建设投资有限责任公司设计单位:湖南中大设计院有限公司施工单位:湖南大坤建设工程有限工司编制日期:2009年8月24日目 录第一章、工程概况第二章、施工工艺及方法第三章、施工进度计划及工期保证措施第四章、质量保证措施第五章、确保安全生产措施第六章、现场文明施工措施附：劳动力计划主要施工机具计划项目部管理人员表主要材料用量计划长沙市迎新路(韶高路韶山路)人工挖孔灌注桩施工组织设计一、工程概况迎新路（韶高路韶山路）由长沙市雨花城市建设投资有限责任公司投资兴建，规划路幅宽20m，全长约1.38km，起点为韶高（里程K0+000），终点为韶山路（里程K1+375），其中：K1+040K1+080紧邻湖南女子大学挡土墙，K1+080K1+245紧邻湖南地震局挡（墙顶均有围墙），以新建道路标高为基础，高差为610m(其中挡土墙高度为47.5m),场地十分狭小。为保证挡土墙边坡稳定，K1+040-K1+245增加护壁桩。（一）设计的人工挖孔桩工作量如下：1桩量：81根 桩深：422米；K1+040-K1+055桩径1000mm，间距3000mmK1+055-K1+120桩径1000mm，间距2500mmK1+020-K1+135桩径1000mm，间距3000mmK1+135-K1+155桩径1000mm，间距2500mmK1+155-K1+190桩径1200mm，间距2500mmK1+190-K1+240桩径1500mm，间距2500mmK1+040-K1+140拉长4m-8mK1+040-K60+160拉长8m-12mK1+040-K1+040拉长4m-8mK1+160-K1+180拉长12m-13mK1+180-K1+230拉长13m-16mK1+230-K1+245拉长22m2桩芯商品砼：C.5m3；3护壁砼：C15 602 m3；（二）钢筋：1、主筋为级钢，箍筋为级钢、加劲箍为级。2、钢筋数量约为131 T 。 （三）场地岩土工程地质条件1、地理位置及地形地貌： 拟建道路位于长沙市红星花卉市场附近，起点为韶高路，终点为韶山南路，道路为近东西走向。拟建场地沿线地形大致呈西高东低之势，原始地貌形态为剥蚀残丘。钻探点高程变化于56.2774.23m之间。高程差8m左右。2、场地层岩性据钻探揭露，在勘探深度范围内拟建道路范围内埋藏的地层有人工填土层、第四系冲洪积层及第四系残积层。各地层的野外特征按自上而下的顺序依次描述如下：人工填土（Qm1）第四系冲洪积（Qa1+p1）第四系残积（Qe1）二、人工挖孔桩施工技术方法（一）施工顺序：由于场地有限，本次施工，先施工一部分。（二）施工工艺流程（见图）清孔卜导管桩土处理桩位放线砼灌注临时设施生产准备桩孔验收人工挖孔设备进场撤场设备转移质量检查砼搅拌材料进场人员进场场制定施工方按案钢筋笼验收吊安试块制作钢筋笼加工技术准备收集资料统一方法（三）工程定位测量先放龙门桩固定轴线，再用全仗仪放在各孔位；采用经纬仪导向钢尺量距方法，进行桩位测量。桩位放线误差不大于20mm。在施工过程中要严密监测，并设测量标桩。所有桩孔标高都要通过控制点标高来控制，所有控制测量和放校测量的计算和施测，均应由他人复核和复测工作，以减少失误。（四）挖掘工艺1、本工程挖掘桩孔从K1+040-K1+150必须一跳一挖掘，从K1+150-K1+245必须二跳一和三跳一挖掘。待已挖桩砼浇捣完后，须桩砼达到75%后方可开挖跳挖桩。2、挖掘方法：挖掘桩孔都必须同时护壁，护壁有两种形式：一种是边挖孔边现浇砼护壁，即挖完1米后，置筋装模现浇1米护壁砼，待现浇砼有一定强度后，拆模再挖下一米，然后又装模现浇砼，依次类推。在流砂层中或砂卵石层中挖孔时，因水量大，常大量涌砂下挖一米再装模很困难。此时，可以下挖0.5米或0.6米就置筋装模现浇砼。如果0.5米还不行就采用钢护筒护壁。3、现浇混凝土护壁是当今应用量广泛的支撑形式。本次施工采用内齿式护壁。其结构特点是护壁外侧面为等直径的圆柱，而内侧面是则是锥台，上下护壁间搭接50mm75mm。为保证护壁强度，护壁砼中要插入8mm钢筋，插筋间距200mm，环形筋6200，单模插筋长140cm。（五）挖掘的一般工艺要求1、挖掘时，不必将孔壁修成光面，要使孔壁稍有凸凹不平，以增加桩的磨阻力。2、在挖孔过程中，须经常检查桩孔尺寸和平面位置，垂直度不能超过1%，孔径、孔深必须符合设计要求。3、挖孔时，估计还有较大水量，要边挖边排及时支护孔壁，防止水浸泡孔壁而坍孔。4、桩孔挖掘与支撑护壁两道工序必须连续作业，不宜中途停顿，以防坍孔。5、挖孔遇到涌水量较大时，先采用注浆的方法止水，以减少涌水量。6、挖孔达到设计深度后，应进行孔底处理。嵌入岩层深度应符合设计要求。开挖过程中应经常检查了解地质情况，倘与设计资料不符，应提出变更设计。若孔底地质复杂开挖中发现不良地质现象（如溶洞、薄层泥岩、断层破碎带等），应钎探查明孔底以下地质情况。7、成孔检查人工挖孔灌注桩在成孔过程中及终孔后以及灌注砼前，均需对桩孔进行阶段性的成孔质量检查。8、孔径检测孔径采用笼式井径器检测，在现场用8和12钢筋制做成一个笼子，其直径等于桩孔的设计孔径，长度等于孔径的34倍，检测时，将井径器吊起，使笼的中心、孔的中心与起吊钢绳保持一致慢慢放入孔内，上下畅通无阻，表明孔径大于给定的笼径；若中途遇阻则有可能在遇阻部位有缩径或孔斜现象，应采用措施予以消除。9、孔深和孔底沉碴检测孔深和孔底沉碴现仍普通采用标准测锤检测。测锤一般采用锥形锤，锤度直径13cm15cm。高2022cm，质量46kg.如条件允许，最好直接下入孔底检查验收。10、桩位检测终孔后，对桩位进行复测，并标明实际桩位坐标，复测桩位时，测点应选择在桩位中心点，然后测量该点偏移设计桩位的距离，并按坐标位置，分别标明在桩位复测平面图上，测量仪器选用精密经纬仪或红外测距仪。（六）、紧急预备方案1、超过16m井深采用软梯。2、沉降观测点如有沉降，随时检测（1-2小时）如有大沉缝先拆除人员土方回填。（七）钢筋笼制作及安装根据本工程的施工特点，为缩短工期，钢筋笼加工，采用孔内、孔外相结合的加工方法，即孔外加工是在挖孔期间，利用现场一切有效空地，把钢筋笼先加工好，然后在成孔并验收后用扒杆或吊车，吊装入孔或钢筋笼在孔口对接，这可以减轻工人劳动强度，同时也相对安全。对于半圆形的钢筋笼，采用扒杆下很困难，则采用16T轮式吊车下钢筋笼。吊车下基坑时为避免压坏孔壁，要求桩周土高于桩孔口，再垫上路基箱板，吊车在箱板上作业。如果基坑内不能下吊车而半圆形钢筋笼巴杆又不能下。由于场地问题，不可能把所有钢筋笼都有孔外加工好后待吊安，为缩短工期，则采用的孔口焊接，绑孔钢筋笼的办法。此法在孔口作业要立架，工人劳动强度大，同时也没有孔外加工吊装安全，所以加工时一定要注意。钢筋笼加工的技术要求如下：1、材质要求：进入工地的钢筋应有出厂质量证明或检验报告单。试验报告单数据必须满足同级别钢筋机械性能的有关规范和工程设计说明，并对主筋的钢筋在使用前进行机械性能的抽样检查，符合规范要求后方可用于工程。钢筋表面生锈的须除锈使用，弯曲的须调直使用。2、制作要求制作要求按设计尺寸，采用卡板成型法。分段制作时，主筋搭接必须保证在同一断面上不超过50%，且错开距离不小于30d，主筋采用双面焊接时，搭接长度为5d，采用单面焊时、搭接长度为10d。焊条采用E43。对制好的钢筋笼，应按图纸尺寸和焊接质量要求主动邀请甲方或现场施工监理工程师进行检查验收，不合要求者，应予返工，否则不得使用。3、钢筋笼吊安钢筋笼采用扒杆或吊车吊安。吊安钢筋笼时要对准桩孔中心，吊直扶稳，缓缓下沉，尽量避免碰撞孔壁，吊安到位后，必须牢固定位。分段制作的钢筋笼吊入孔内时采用绑扎连接或焊接。焊接时采用单面焊，搭接长为10d绑孔时搭接长按03G101图集，上下主筋采用“U”型绳卡固定（一般对称设置4个），其它主筋采用1020号铁丝捆扎，为保证钢筋笼四周的保护层厚度，在上、中、下焊接导正器。4、钢筋笼的制作偏差应符合下列规定：A） 主筋间距：±10mmB） 箍筋间距：±20mmC） 直 径：±10mmD） 长 度：±100mm（八）灌注混凝土本次施工，采用输送泵灌注桩孔砼。从孔底及孔壁渗入到孔内的地下水上升速度较小（小于6mm/min）时，可采用在空气中灌筑混凝土桩的方法，其技术要除符合公路桥梁施工技术规范（JTJ041）有关规定外，还应注意以下事项：1、混凝土坍落度，宜为18cm。如用导管灌注砼，可在导管中自由坠落，导管应对准中心。开始灌注时，孔底积水5cm，灌注的速度应尽可能加快，使混凝土对孔壁的压力尽快地大于渗入压力，以防水渗入孔内。2、所有灌入孔内的砼，每灌注1米，便应用混凝土振捣器捣实。超深桩必须采用串筒浇捣，串筒与砼间不超过1.5m，每米振捣一次。3、孔内的混凝土应尽可能一次连续浇筑完毕。若施工接缝不可避免时，应按照施工规范关于施工缝的处理规范处理，并一律设置上下层的锚固钢筋。锚固钢筋的截面积应根据施工缝的位置确定，无资料时可按桩截面积的1%配筋。若骨架钢筋总面积超过桩截面的1%，则可不设锚固钢筋。4、混凝土灌注至桩顶以后，应即将表面离析的混合物和水泥浮浆等清除干净。5、当孔底渗入的地下水上升速度较大时（大于6mm/min）应视为有水桩，按挖孔灌注桩用导管法在水中灌注混凝土，按水下砼施工规范施工。灌注混凝土之前，孔内的水位至少应与孔外稳定水位同样高度；水下灌注混凝土的坍落度按规范控制在1820cm左右。如为水下混凝土灌注，同样存在的初灌量问题，初灌量要求5.5m3左右，必须要备好2个2m3以上的贮料斗，否则初灌量达不到要求，且灌注时吊车提斗与输送泵送料，要有机的配合好，决不能中断。如一个环节出了了问题，初灌将导致失败。本次施工如果采用水下灌注砼，则提斗机具有关键，基场地内能进入吊车，则采用吊车提斗灌浆。基场地内能进入吊车，则采用吊车提斗灌浆，基场地内不能进入吊车，则采用砼灌浆平台或利用洛阳铲施工机具提斗灌注砼。6、基坑内排水在桩孔开挖和灌注桩孔砼时，基坑内有大量桩孔开挖排出的积水和雨水，需及时外排，否则，将严重阻碍施工。为保证基坑内集水能及时外排，首先要砌筑好排水沟和集水井。排水沟按300×400设计，分布在基坑四周，基坑中间也要设计一条排水沟，一般按基坑四角各设计一个集水井，集水井大小按1.5×1.5×1.2m设计，排水沟和集水井都要用M7.5砂浆粉饰。每个集水井中单独安装一台40m3/寸左右的潜水泵（或污水泵），并且指派专人负责基坑排水。（九）冠梁施工1、桩砼浇捣完达到强度75%后，测量放线后人工清理基坑，垫层浇捣。2、钢筋制作，现场绑扎。3、模板支护，采用对拉螺杆。4、砼浇捣，采用商品砼。九、面板施工1、桩砼浇捣后达到强度75%，测量放线，挖机开挖边坡，面板超过4m部分层开挖。2、搭设钢管施工脚手架及支模架。3、人工清理桩中预留筋N1，面板钢筋制作，现场绑扎。4、模板支护，桩身桩筋拉杆，保证面板浇捣时不变形走模。5、砼浇捣采用商品砼，分层浇捣，逐层振捣。三、进度计划及保证措施 根据业主要求和我公司的施工能力及技术装备情况，我们计划安排大量熟练工进场施丁，保证50个日历天完成全部桩基础工程施工任务，我们拟安排的进度计划和工期保证措施如下：（一）、各主要施工阶段工期安排计划设备、人员进场：2天测量放线、设备就位、调试：2天开挖成孔、灌注砼：25天，一跳一加25天撤 场：2天（二）、施工进度计划由于工期较紧，质量要求高，要科学地制定各分部工程和主要分项工程的施工方案及关键部位的作业指导书，严格控制工程质量确保施工安全，合量进行劳动和资金调配，充分满足施工进度要求，施工进度计划见附图： （三）、工期保证措施 1、组织措施 建立由主管生产的项目副经理为组长的进度实施和控制的组织系统，订立进度控制工作制度。 将进度计划从总体到细部，各分解到施工现场可以直接调度控制的分部分项工程或工序的施工为止。 具体作法是按进度控制点的工期目标，将施工天数分解到各分项工程以及各施工班组。 项目部对各施工班组每天应完成的工程量在下班时进行检查，并召开每日生产碰头会，对完成进度计划中的问题进行检讨。找出问题，提出调整资源配置和赶工的措施。 2、合同措施 按我司与业主签订的施工合同中的工期要求，在与供货商签订合同时明确项目的施工工期和原材料供货日期和约束条款。 项目经理部定期检查供货商履行合同的时间要求和质量数量要求的情况，如有异常应采用有效措施防止工期、进度拖延或停顿，尽量避免或减少损失。 项目部与各施工队组长签订分项承包合同，定任务、定时间；定质量和安全要求，度与经济利益挂钩，进行重奖重罚。 3、技术措施 主要考虑在施工中采用先进的施工方法和技术，以加快施工进度。将进度分解到各分部工程、每个部位、每个班组，分工合作，统一指挥。事先考虑好备用方案，并提前作好各种方法的试验。空压机和风镐、水泵要有备用机，一旦设备损坏，可立即更换，不至于停机待修，空压机及水泵配件要尽可能多的预备，不能因设备损坏无备用配件而停待。 4、经济措施 进度计划分解至机台班组，以任务单的形式下达，每星期进行结算时，将进度、质量、安全与任务单结算挂钩，奖罚兑现。 在资金使用上，先保证工程所必需原材料的采购供应，以及施工班组工资的发放，稳定队伍，保证工程连续顺利施工。 前期带资施工时，应首先保证基础原材料、周转材料的供应，保证所需施工机械进场安装和施工队伍生活必须费用的开支。 5、信息管理措施 采用逐日进度报表，作状况报表，现场实地检查等方法对施工全过程进行跟踪检测，收集信息。 将收集的信息整理加工成与施工进度计划具有可比性的反映实际施工进度的资料。 将实时进度与计划进度对比，计算出计划完成的程度与存在的差距，结合与计划表达方式一致的图形一并进行调整，压缩后续工作的持续时间，改变施工活动的逻辑关系和搭接关系，以保证竣工目标期的实现。 6、材料堆放钢筋笼加工应集中加工，分类堆码，水泥有专门的水泥库，砂石有专门的堆场(地面要硬化)，其它设备、配件等工具都要有专门的场地存放。 7、现场道路及排污 现场道路 现场便道一定要修筑好，为防止下雨设备不能下基坑作业，上下基坑的便道要用碎石垫好并压实。吊车上下基坑要方便，钢筋、砂石要能直接运至场地内 施工运土 施工时挖出的土较多，应事先联系好碴土堆放地点，否则，会跟施工带来阻力，影响施工。 （四）、施工用电组织设计该临时供电线路按全部用电设备同时使用选择75mm2BX钢芯橡皮线，分两组进线，以免同时停电。砼灌注，必须要备用电源。 明线路导线截面选择：工地照明线路选择10mm2铜芯电缆，按照JGJ46-2005标准。采用三相五线制配置电表箱，装设有功，无工电度表，分路装设备电流、电压表及短路、过负荷保护装置和漏电保护器，装LJM250350脉冲型电子触电保安器2个，4005电流互感器4个，设专门接地网一组，接地电阻4。各种设备除做好保护接零外，还需重复接地。 四、质量保证措施（一）、质量目标我司进场施工以后无条件接受监理现场管理人员，质检人员对工程质量的管理和检查。我分司在施工过程中的各项技术、质量指标、保证无条件满足本工程业主的技术、质量要求。我司在本次施工中的质量目标是：1成孔扩孔系数体积计保证不大于2。2所有成桩符合合同的设计要求。3工程质量一次性验收达到合格，争取优良工程。（二）、质量保证措施我们本着“质量第一，信誉第一”的宗旨，建立健全与本工程相适应的质量保证体系，全面贯彻执行is09001：2000质量管理体系标准，根据项目质量计划，制定消除工程质量通病的措施，并严格切实贯彻实施。 1、建立以项目经理为首、项目总工程师负责的质量保证体系，并在工程施工中贯彻实施。 发动强有力的宣传工作，使全体施工人员能自觉树立起坚定的工程质量意识，经常性开展质量竞赛活动造成浓厚的讲质量、抓质量的风气和以创优质工程为荣的空前气氛，为保证工程质量打好思想基础。 2、坚持工序自检、互检、专检制度，上道工序不合格不能进入下道工序，以保证每道工序均达到合格以上标准。 对于质量通病，成立质量攻关“QC”小组，对施工全过程实行“PDCA”循环管理，从而确保整个工程达到优质工程要求。3、遵章守纪、规范施工A、加强强制性条文的学习，切实按强制性条文的要求施工。B、严格按设计图纸和设计变更、国家或行业规范组织施工，具体如下： a国家颁发的所有现行技术规范。在施工过程中遇有国家规范标准更改，按更改(或替代)的最新规范标准执行。 b有效的设计文件、施工图纸、施工组织设计、技术说明书、图纸会审纪要和得到设计院确认的设计变更文件。 c 将本工程应用的规范、规程、技术标准及各项规章制度印发到全体施工人员，并经常组织学习，使施工人员心中有数，不肓目蛮干施工，增强自身的约束力。 d施工过程出现的疑点、难点问题严格按照招标文件规定的处理程序进行解决处理。(如设计变更修改、技术核定、材料代换，隐蔽验收等）。 e执行质量管理责任制按照谁施工，谁负责的基本原则，明确质量责任制健全质量奖罚机制，严格执行质量奖罚条便，使技术质量管理工作成为工程建设的龙头。 f、编制项目质量计划，规范各岗位人员的质量职责 在工程开工前根据公司质量管理体系程序文件和质量手册的要求，结合本工程的质量目标，组织专门人员认真编制项目质量计划经公司管理代表审批，由项目经理发布实施。 顶目质量计划明确了各岗位，各有关人员的质量责任和工作标准，通过宣传学习让项目部全体员工都知道自己的工作应达到质量标准，使之成为自觉的行为准则。用工作的高质量来确保每道工序，每个环节的高质量，从而保证各部分项工程的高质量。 g、坚持隐蔽验收及复查制度 钢筋笼在通过自检、专检认可后均应会内监理、建设、设计等单位代表进行隐蔽验收，办理好隐蔽验收手续方可隐蔽。 分项工程实行生产班组自检、各工序之间交接检查、专职质检员复核检查和监理工程师、质量监督抽样检查的“四检”制度，上道工序不经检查或检查达不到优良标准，一律不得进入下道工序施工，确保分部分项工程质量检查覆盖率达100%。 h、原材料、半成品、专用仪器跟踪检查制度 所有进场的原材料、自行加工的成品和半成品均按规定进行检验和试验。所有原材料必须有出厂合格证，并现场见证取样，进行抽样复查，合格后方可使用。每份报告单和出厂合格证上应注明每批材料数量、进场时间和使用部位。分层分区做好材料跟踪、检查记录。 施工所使用的专用器具(如水准仪、经纬仪、钢尺等)均按计量器具周检规定周期检验，以确保计量器具精度，保证计量数据准确。所有专用器具派专人保管、使用。 I、主要分部分项：工程质量保证措施 施工测量 根据业主提供的坐标、高程控制点和建筑施工图，编制详细的施工测量方案，现场严格按测量方案组织测量作业，建立本工程中线、标高控制点，每层做好测量成果标识和记录。测量必须经过专职质检员复核检查，并送业主和监理单位代表审核，未经复核的测量记录不得作为测量成果使用。 钢筋砼工程 钢筋工程 所有进场钢筋须提交质保书或产品质量说明书，同时现场取样试验合格后才能下料加工。 对焊接头均由技术熟练的专职人员进行施工持，且持证上岗，作业前，进行模拟操作，试焊合格后方可施焊并取样检测，现场焊接应做好详细记录，包括操作者姓名、证件号码、按头部位从数量、试件编号、试件质量情况。 钢筋笼加工和绑扎质量都必须符合设计和规范要求，每种钢筋加工后及时检查加工尺寸是否准确，不准确的不准使用到工地上去。 模板工程： 模板采用定型钢模板。所有的桩孔装模都要标准，呈圆形，决不允许现浇出椭圆形或不标准的桩形，护壁厚度一定要保证，椭圆形的桩护壁厚度要达到20cm，装模与开挖时一定要注意。 混凝土工程： 本次施工，砼采用输送泵灌注，混凝土工程采用持牌施工，混凝土施工技术人员应将混凝土强度等级、配合比、外加剂掺量、施工部位对各施工班组、计量员、试验员进行书面交底。 做好混凝土灌注施工日记，按规定留做试块，养护送压。 按规定每根桩留置好混凝土试块，在工地标准养护池进行养护。 成品保护 重点部分设置围护或覆盖保护 经常性向全体施工人员宣传成品保护知识，提高全员的成品保护意识。 设专人负责产品保护工作，精心巡视值班，制目任何损坏产品的行为发生，本工程拟派专人担任产品保护工作。具体产品保护措施待施工前单独编制成品保护方案技术资料管理 采用工程管理软件对本工程的技术资料实行智能化管理，并按规范要求及ISO9001-2001标准要求对各项资料分类备份保存，方便查阅及修改，减轻劳动强度，提高工作效率。安排1名专职资料员负责资料收集、整理、归档工作。 制订本工程技术资料管理制度，并严格执行，明确各部门对资料的职责，分门类具体要求，使相关部门人员自觉完成本身需提交的技术资料，如材料部门须及时提交进场材料的合格证、质量证明书、试验人员及时提交“五强配比”和有关试验报告、施工人员及时做好施工日记、晴雨表、温度记载、隐蔽记录及各分项工程的质量评定等。 由项目工程师主持技术资料：工作的检查、评定、审核审定。确保工程完工交验时向业主提交完整符合标准的竣工资料。五、安全保护措施（一）、安全生产管理目标 杜绝重大设备损坏；杜绝人身伤亡事故；不发生重大火灾事故；减少轻微事故发生，轻伤频率控制在0.5以内。（二）、安全生产保证体系 根据“安全第一、预防为主”的安全生产方针，结合本工程特点建立以项目经理为首的安全生产保证体系，以项目党支部为首的安全生产思想保证体系，以主任工程师为首的安全生产技术保证体系，以专职安全部门为首的安全督检查体系。通过层层落实各自安全岗位责任制，强化安全生产达标管理工程。拟建立瓣安全保证体系如下框图（图6）项目经理：彭新军技术负责人：邹尚明安全领导小组：张继平作 业 班 组 长：刘立坤质安员 文艺电工 吴柏林保卫 单旭红施工员 邹雄内业 谭宇丽 图6 安全保证体系框图（三）、安全生产必须遵循的主要规范、规程和制度：建筑施工安全检查评分标准JGJ5-99施工现场临时用电安全技术规程JGJ4688建筑机械使用安全技术规程JGJ3386公司安全生产管理制度和安全生产责任制（四）、安全保证措施1、加强领导，明确责任，全面落实安全生产岗位责任制，使每个施工人员在各自的职责范围内对安全施工负责；明确项目项经理为安全生产的第一责任人，第一承包人，第一把关人；安全生产工作，坚持谁主管谁负责，管生产必须管安全的原则。 2、认真抓好安全培训教育，提高全员安全意识。根据本工程特点，主要抓好以下几点教育培训工作。 抓好合同民工(含临时民工)、各工种新上岗人员的培训教育。 对特种作业人员进行再教育，使期操作技能更加熟练和提高，确保全部持证上岗。 加强宣传工作，通过黑板报、讲座、电视录象及施工现场安全标志牌等形式，深入于开展以“查思想、查规章制度、查隐患、查薄弱环节”为主题的安全检查活动，增加所有人员的安全意识。 3、项目经理部跟公司签订安全生产责任状，施工人员与项目部签订安全生产合同，公司跟业主签订安全生产合同，采用行政、法律和经济的手段，加强安全生产管理力度。 认真实行安全风险监督制约机制和教育奖励机制，使安全管理真正到位，责任落实，提高安全生产管理水平。 定期召开安全工作会议，研究解决重大的安全技术问题，保证安全生产和劳动条件的不断完善。 4、坚持安全检查制度，各级安全主管部门定期或不定期对各施工现场进行安全大检查，各专职安全员应随施工进度跟踪检查临督安全生产措施的贯彻落实，及时发现、纠正和处理问题，防患于未然。 5、对安全事故的处理坚持“四不放过”的原则，配备足够的安全防护用品和防护器材，正确使用安全帽、安全带，提高施工人员自我防护能力。 搞好各单位工程、分部分项工程、关键、特殊工序的施工安全技术交底，并不折不扣贯彻到施工班组及人员。 易燃、易爆物品设专人保管，并严格执行领用制度，堆放场地须保持有足够的安全距离。 施工现场设置独立的员源，按安全规程要求设置消防栓和灭火器，并定期检查维护，保证正常使用。 施工工地出入口设门卫值班，防止施工无关人员进入现场，以免发生意外。施工现场拟设1名专职人员从事保卫工作。6、对现有麻石挡墙每天进行一次沉降观测。 （五）、主要安全技术措施 1、机械设备安全措施 所有机械设备如空压机搅拌机应定期进行检查和维修保养，不得“带病”运转和超负荷使用，危险部位设置安全防护装置。 2、施工消防 搞好消防工作，在仓库、办公室、宿舍、易燃品堆放处设消防水池和灭火器。 普及消防知识，人人知道防火知识及火灾来临时如何处置。 现场配备2名兼职义务消防员。 严禁易燃品仓库使用碘钨灯和超过60W白炽灯等高温灯具。 乙炔瓶与一切明火距离不小于10m，距离氧气瓶不小于9m， 乙焕瓶、氧气瓶和焊枪均应分隔开，不得存放在同一室内。 3、施工安全用电 制订本工程用电安全技术管理制度和施工作业方案，按计算选配各种电力器材，对电源走向、线路布设、各级配电装置安装、用电单元划分等统筹规划，合理布局。 严格按施工现场临时用电安全技术规范要求对现场用电系统进行架设并采用相应的保护措施，机电设备做好接零接地，实行一机一闸一箱一漏电保护器，专机专用。 施工用电采用TN-S系统，按负荷分布情况及用电单元性质分别设置相应的总配电箱，分配电箱及专用配电箱，按规程要求设漏电保护器。各配电箱采用铁质箱(箱体外壳接零)上锁管制，同时做好防水防雨措施。 孔内必须使用安全灯，电压不能大于36V，井口必须加盖板或设置围栏，挂设安全警示牌。 使用手持电动工具，必须戴绝缘手套和穿绝缘胸鞋，夜间作业须设置高效强光光源照明。定期对电器线路、机具设备进行安全检查，防止电缆、电线因表皮破损、老化漏电伤人。4、人工挖孔桩，最要注意的安全问题是孔内突水，突水一般有以下几种形式：一是水压过大，井壁坍塌垢后突水：二是遇溶洞，宽大裂隙后突水，所以在开挖过程中，一定要提前纤探，即每开挖一米，要提前向深处纤探15m，发现有溶洞、裂隙等不良地质现象时要采取措施后再开挖，决不允许冒然掘进。5、桩底送风措施：5m以内上班前送风15分钟，超过5m井深上班时必须保持井内鼓风机送风。主要机具使用计划序号设备名称型号单位数量电机功率用 途备 注1空压机3m3/min台42空压机2.5m3/min台43清水泵台104污水泵台265电焊机台16氧焊套7切割机台18插入式震动泵台49运输车台10指挥车辆11电脑台112试模组2013测量仪器套114搅拌机500型台215铰车台3016风管米40017水管米40018灌浆串筒米19砼输送泵台120钢模套80劳动力安排计划及措施根据本工程的特点施工进度要求所采取的施工方法，通过定额用工分析，确定各施工阶段的用工和劳动人数，要保证进场人员的技术素质并能胜任本职工程，技术工作以职工为主，辅助劳动力为民工为主。在工序安排上进行科学合理的调配充分利用劳动力资源，做到因事定人，使每个岗位负荷饱满。施工中按劳动对象所需的相互联系的工种工人组成混合作业队（组），技术要求高的专业组成作业队（组）进行施工。贯彻按劳分配的原则，按施工作业分解承包到各施工队，任务单结算与进度，质量挂钩，奖罚兑现。施工组织与劳动力组合我司为该人工挖孔桩工程量单独设立项目经理，全面负责该工程的组织、施工、技术与安全工作。在工地，项目部自觉接受业主领导，积极完成业主分配的各项工作，自觉接受工地监理工程师的检查与监理督，保证、保量完成生产任务。项目经理 彭新军工 程 技 术 部 邹 雄财 务 部 周意欢意质 安 部 文 艺技术主管 陈科 挖 桩 刘立坤混凝土灌注队 刘 立 坤机 械 材 料 部 黄春林 项目副经理 邹尚明 钢筋笼加工班 刘 立 坤后 勤 部 周意欢施工组织机构见下图（图7）项目经理部及各部门人员配备（见下表2）序号名 称人数1项目经理1负责全面工作，为质量、安全第一责任人2项目副经理1其中一人兼项目技术主管3工程技术部3负责资料的惧、整理及工地的技术工作4质检部1负责质量检查5机械材料部2采购1人，保管1人6财务部2会计、出纳各一人7后勤部18安全部29合计13主要材料、构件用量计划表序号材料名称单位数量备 注1C15砼m3602护壁2C25砼m31223商品砼桩蕊3一级 6T9.65护壁钢筋4一级 8T7.77护壁钢筋5一级 8T6.81桩钢筋笼6二级 20T28.35桩钢筋笼7二级 25T34.51桩钢筋笼8910111213141516171819六、现场文明施工措施 （一）、现场文明施工管理目标 推行施工现场标准化管理，确保本招标工程达到“湖南省综合考评样板工程”标准。 （二）、现场文明施工管理措施 按照公司现场文明施工标准化管理规定及湖南省建设工程施工现场综合考证样板工程管理办法，并结合本工程特点，建立与工程相适应的文明施工管理机制，制定文明施工实施条例，并严格贯彻执行。 施工总平面布置经甲、乙双方共同认可后，任何人不得随意更改，如需变动，必须征得业主和施工单位的共同认可。 各单项工程区域内均悬挂统一施工标牌和醒日的宣传标浯。 严格按施工总平面布置图搭设临建设施。各种材料设备、成品、半成品的堆放实行定置管理。现场材料在施工平面图指定的地方堆放整齐，标识明确且便于搬运。现场拆除的模板、架料等要及时清理回收，保证码放。施工设备实行专机专人管理，并在指定地点堆放，维修、保养。 合理规划施工现场排水系统，使施工用水、地下水，降雨地表水分区汇集排向场区排水管沟。排水系统应经常检查清理，保证排水通畅。排水沟应尽量避开交通要道，如需跨越时，该处设排水暗沟。 施工道路要坚实、平坦，主要干道构成环形与支道连接，道路两侧设置排水沟。经常性对道路进行维护保养，大型机械车辆行走时应铺设路基箱， （三）、做好后勤保障工作，保证现场施工人员饭菜卫生可口，并为施工管理人员提供较舒适、整洁的办公及休息环境。 丰富职工业余生活，开展各种有益身心健康的活动保证员工心情舒畅，以充沛的精力投入生产。 施工现场办公室及职工、民工宿舍实行标准化管理，各办公室统 一配置办公桌椅、资料柜等办公用品，统一悬挂标牌和制度，使用办公室做到窗户儿净，整齐划一。职工住宿实行旅馆式管理，由项目部统一配置床铺、被单等生活用品。民工宿舍统一配置0.9m宽双层活动式钢床，并派专人管理，做到内务整洁，布置整齐，环境清洁。（四）、对全休施工人员实行标识管理，进入施工现场必须穿戴统一配发的工作服、工作鞋及安全帽，并全部挂牌上岗。 加强施工现场保卫工作，坚持凭证出入施工现场，禁止与施工无关人员进入现场内。业主、监理、设计等单位到现场检查工作时，应以礼相待。 保持施工现场整洁有序，各种周转材料按指定地点分类堆放整齐，拆下的模板、架管，架板及其他余料必须立即分别清理堆码好，垃圾、废料及时清除回收，做到工完料尽场地清。剩余碴土运至业主指定地点。 与各安装及有关单位真诚合作，共同配合，密切联系，相互促进。 现场机动车辆限速行驶，路边设指示标志、限速标志和禁止标志，避免交通事故。车辆停放要有规则，保持道路畅通。（五）、确保周边环境文明的措施 工地建筑垃圾必须装在封闭临时专用垃圾容器中，各操作层建筑垃圾及废旧纺织袋要运到专用垃圾堆放场地，严禁乱扔垃圾。 设备进出场及运碴的车辆进出场应遵守市区的有关规定，遵守各项交通法规及有关规定。 松散材料运输应用彩条布遮盖，避免掉物对道路的污染。 现场出入口设置高压水龙头，对外出入车辆进行冲洗以保持车轮清洁，不带泥土、砂浆等
