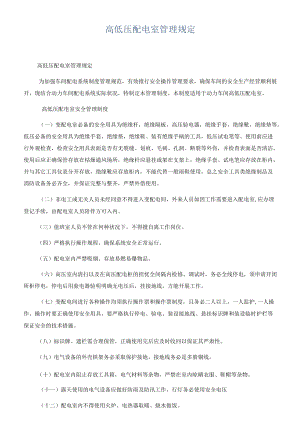

高低压配电室管理规定.docx

高低压配电室管理规定高低压配电室管理规定为加强车间配电系统制度管理规范，有效推行安全操作管理要求，确保车间的安全生产经营顺利展开，现结合动力车间配电系统实际状况，特制定本管理制度，本制度适用于动力车间高低压配电室。 高低压配电室安全管理制度（一）变配电室必备的安全用具为绝缘杆，绝缘隔板，高压验电器，绝缘手套，绝缘靴，绝缘垫等。低压必备的安全用具为绝缘手套，绝缘垫，绝缘鞋、装有绝缘手柄的工具，低压试电笔等。使用前应进行外观检查，检查安全用具表面是否有无裂缝、划痕、毛刺、孔洞、断裂等外伤，并检查表面是否清洁。使用后应正确保管存放在枯燥通风场所，绝缘杆应悬挂或架在支架上，绝缘手套、试电笔应存放在柜内，并与其它工具仪表分开存放，绝缘靴应存放柜内，不能代替一般雨鞋使用，总之安全工具类绝缘制品及消防设备务必齐全，并保证完整与整齐，严禁外借使用。（二）非电工或无关人员未经同意不得进入变配电间，外来人员如因工作需要进入配电室,应办理登记手续，由配电室人员陪伴方可入内。（三）值班室人员不管在何种状况下，不得擅自离工作岗位。（四）严格执行操作规程，确保系统安全正常运行。（五）配电室内严禁吸烟、存放易燃易爆物品。（六）高压室内清扫以及在高压配电柜的担忧全间隔内检修、调试时，务必全线停电，须申请开闭所柜停电，停电后用验电器验明明确无电压后，挂接地线，方能开展工作。（七）变配电间进行各种操作均须执行操作票和操作票制度，且务必二人以上，一人监护,一人操作。操作时要正确使用安全用具，要严格执行停电、验电、装设接地线、悬挂标识牌和装设临时护栏等保证安全的技术措施。（八）标识牌、遮栏需合理保管，正确使用完后应及时收回以保证其严肃性。（九）电气设备的外壳铁架务必采取保护接地，接地线务必是多股铜线。（十）配电室内阻止存放工具箱，电气材料等杂物，严禁在室内晾晒衣服、鞋帽等杂物。（十一）露天使用的电气设备应做好防雨及防汛工作，行灯务必使用安全电压（十二）配电室内不得使用火炉、电热器取暖、烧水做饭。（十三）工作人员进出变电间务必做到顺手关门，防止小动物侵入。（十四）电工务必熟悉安全常识。 高低压配电室操作规程（一）供电运作和维修的人员务必持证上岗，配电室的值班员务必熟悉电气设备状况和有关安全措施、操作程序与规章制度。（二）配电室实行24小时运行值班制度，值班维修电工应按时巡查检查配电室及所辖电气设备的运行状况（包括设备的温升、音响、气味、仪表读数等），发现不正常现象，分析理由，并做好记录。巡检时发现有危及人身及设备的安全的故障或者安全隐患时，务必果断采取“停车、“停电等防止事故的措施，将损失操纵在最小范围，事后应及时向当班调度及车间领导反映。（三）值班时间内严禁干私事，务必认真监视各线路的用电负荷、电压、电流、功率因数等线路运行参数，一旦发现有异常状况，应当即查明理由，迅速采取相应措施使其恢复正常，并做好交接班记录，如短时间内无法恢复正常，报告当值班长、值班调度和车间领导，说明无法恢复的理由及可能引起的后果，做好交接班记录。（四）值班人员须按时将系统和设备进行巡查检查，认真详细地填写运行记录，在书写运行记录时应做到字迹明白。（五）配电设备由专职人员管理和值班，配电设备的停送电由值班电工操作，非值班电工阻止操作，值班员务必做好值班记录，认真执行交接班制度。（六）供电线路严谨超载供电，配电房内阻止乱接线路。（七）停电时，应提前向部门领导提出申请经同意后方可实施，恢复送电时在确认供电线路正常，电气设备完好后方可送电。（八）配电室内消防设施应确保完好，并有手持式气体灭火器，主意防止小动物进入。无关人员阻止进入，外来人员须经部门领导同意并填写高压配电室出入登记表后有配电值班人员陪伴进入。（九）加强日常维护、检修，保证配电室内照明、应急照明设施等设备完好。市电停电时，值班人员应当即采取补救紧急措施，同时与供电部门取得联系。（十）运行过程中，分路开关跳闸，先查明理由，可试送一次，若不成功则不能再送应报告值班主管，排除故障后才能送电。若电气故障引起配电室总开关跳闸，在故障不明的状况下，值班人员应及时分析故障理由，断开各分路开关，合上主进线开关，然后逐步分路试送电。故障线路若为动力车间管辖设备则由值班人员对故障线路进行检查、维修，排除故障后方可送电。若非动力车间管辖设备则当即通知班长（代理班长），由班长（代理班长）通知当班调度（节假日通知厂值班室），由其通知故障线路所属部门进行检查、维修。故障排除达到送电要求后（由故障线路所属部门判定）相关负责人到动力车间班长室通知当班班长并在动力车间班长交接班记录上进行登记，写明故障排除时间、要求送电时间以及送电要求人姓名、部门并签字后，才能由配电室值班人员合闸送电，否则配电室工作人员有权拒绝合闸。（十一）系统和设备正在运行或检修时，应做好相应安全技术措施：1、停电：务必把各方面电源安全断电，至少有一个明显的断开点，与设备相关的变压器，互感器务必两侧全部断开防止反向送电。2、验电：务必使用电压等级适合且合格的验电器在待检修设备的进出线两侧分别分相验电。3、装设地线、验电后，当即三相短接接地、接地线与检修部分之间不得装设隔离开关，断路器，熔断器等电器元件。4、装设遮拦、悬挂“止步、高压危险标示牌。在停电范围内加装临时遮拦用以隔离带电设备，并悬挂“止步、高压危险等禁示牌。（十二）外部门要求动力车间停送相关变压器时，需经当班调度（节假日为厂值班室）统一后，由相关责任部门人员到动力车间班长室通知当班班长并在动力车间班长交接班记录上进行登记写明停电理由、时间、停电要求人姓名、部门并签字后，才能由配电室值班人员进行停电操作，否则配电室工作人员有权拒绝操作。送电时，需经当班调度（节假日为厂值班室）统一后，由相关责任部门人员到动力车间班长室通知当班班长并在动力车间班长交接班记录上进行登记写明要求送电时间以及送电要求人姓名、部门并签字后，才能由配电室值班人员合闸送电，否则配电室工作人员有权拒绝合闸。（十三）保持配电室的清洁卫生和枯燥。 高压配电室停送电及倒闸操作流程动力车间进行高压配电室停送电操作时，对AHl北烟线一752电源进线柜断路器、AHOl母线联络柜断路器、AH2良烟线一566电源进线柜断路器进行操作时，需首先向藁城电业局值班调度申请调度令并将调度令如实记录在变电所交接班记录上。随后根据藁城电业局调度令进行相关操作。动力车间进行各变压器停送电操作时要根据公司值班调度令进行。得到调度令才能停送，未得调度指令不得自行停送。停送电操作时务必有两人在场，一人操作，一人监护。（一）北烟线一752单路供电时送电操作:1 .摇进AH02联络隔离手车。2 .摇进AHl北烟线752电源进线柜断路器。3 .闭合AHl北烟线752电源进线柜断路器。4 .摇进AHOl母线联络柜断路器。5 .闭合AHOl母线联络柜断路器。6 .依次投送ITM13TM需要运行的变压器。（投送变压器包括摇进相应变压器断路器,闭合相应变压器的断路器）（二）北烟线一752单路供电时停电操作：1 .依次停送ITM-13TM运行中的变压器。（停送变压器送包括断开相应变压器断路器,摇出相应变压器的断路器）2 .断开AHOl母线联络柜断路器。3 .摇出AHol母线联络柜断路器。4 .断开AHl北烟线752电源进线柜断路器。5 .摇出AHl北烟线752电源进线柜断路器。6 .摇出AHO2联络隔离手车。（三）良烟线一566单路供电时送电操作：7 .摇进AHO2联络隔离手车。8 .摇进AH2良烟线566电源进线柜断路器。9 .闭合AH2良烟线566电源进线柜断路器。10 摇进AHOl母线联络柜断路器。5,闭合AHOl母线联络柜断路器。6.依次投送ITM-13TM需要运行的变压器。（投送变压器包括摇进相应变压器断路器,闭合相应变压器的断路器）（四）良烟线一566单路供电时停电操作：1 .依次停送ITM-13TM运行中的变压器。（停送变压器送包括断开相应变压器断路器,摇出相应变压器的断路器）2 .断开AHOl母线联络柜断路器。3 .摇出AHOl母线联络柜断路器。4 .断开AH2良烟线566电源进线柜断路器。5 .摇出AH2良烟线566电源进线柜断路器。6 .摇出AHO2联络隔离手车。（五）北烟线一752及良烟线一566双路同时供电时送电操作：1 .确认AHO2联络隔离手车处于摇出位置。2 .确认AHOl母线联络柜断路器处于断开、摇出位置。3 .摇进AHl北烟线752电源进线柜断路器。4 .闭合AHl北烟线752电源进线柜断路器。5 .摇进AH2良烟线566电源进线柜断路器。6 .闭合AH2良烟线566电源进线柜断路器。7 .依次投送ITM-13TM需要运行的变压器。（投送变压器包括摇进相应变压器断路器,闭合相应变压器的断路器）（六）北烟线一752及良烟线一566双路同时供电时停电操作：1 .依次停送ITM-13TM运行中的变压器。（停送变压器送包括断开相应变压器断路器,摇出相应变压器的断路器）2 .断开AHl北烟线752电源进线柜断路器。3,摇出AHI北烟线752电源进线柜断路器。4 .断开AH2良烟线566电源进线柜断路器。5,摇出AH2良烟线566电源进线柜断路器（七）北烟线一752单线路供电时的倒闸操作：1 .依次停送ITM-13TM运行中的变压器。（停送变压器送包括断开相应变压器断路器,摇出相应变压器的断路器）2 .断开AHOl母线联络柜断路器。3 .摇出AHOl母线联络柜断路器。4 .断开AHl北烟线752电源进线柜断路器。5 .摇出AHl北烟线752电源进线柜断路器，悬挂阻止合闸指示牌。6 .拆除AH2上阻止合闸指示牌，摇进AH2良烟线566电源进线柜断路器。7 .闭合AH2良烟线566电源进线柜断路器8 .摇进AHOl母线联络柜断路器。9 .闭合AHOl母线联络柜断路器。10 .依次投送ITM13TM需要运行的变压器。（投送变压器包括摇进相应变压器断路器，闭合相应变压器的断路器）（八）良烟线一566单线路供电时的倒闸操作：1 .依次停送ITM-13TM运行中的变压器。（停送变压器送包括断开相应变压器断路器,摇出相应变压器的断路器）2 .断开AHol母线联络柜断路器。3 .摇出AHOl母线联络柜断路器。4 .断开AH2良烟线566电源进线柜断路器。5 .摇出AH2良烟线一566电源进线柜断路器，悬挂阻止合闸指示牌。6 .拆除AHl上阻止合闸指示牌，摇进AHl北烟线752电源进线柜断路器。7 .闭合AHl北烟线一752电源进线柜断路器8 .摇进AHOl母线联络柜断路器。9,闭合AHOl母线联络柜断路器。10.依次投送ITM13TM需要运行的变压器。（投送变压器包括摇进相应变压器断路器，闭合相应变压器的断路器）高低压配电室巡检规定（一）高压设备巡查时应与带电体保持距离，当电压等级为IOKV时，人体与带电体的距离不小于0.4M无遮拦的不小于0.7MO（二）遇雷雨天气和接地故障发生时，要考虑跨步电压，穿绝缘鞋，且离接地点远一些。（三）巡查设备时一般不处理发现的缺点，只要发现问题，及时汇报，不要动手单独理。（四）设备巡查采取的措施：1、听：主要听设备运行的声音是否正常；2、看：主要看设备的外观和颜色变化有无异常，仪表数字显示有无异常变化；3、闻：主要闻有无绝缘材料在温度升高时的烧糊气味；4、检查有无小动物运动痕迹、漏雨、进水现象；5、检查电流、电压、温度是否正常。电气事故处理规程（一）发生紧急事故或出现严重要挟设备及人身安全状况时，配电室值班人员，可以不经上级许可，先拉开有关设备的电源开关，事后务必马上向上级领导报告。（二）配电设备及其他电气设备发生事故后，应按以下条款进行调查分析：事故的经过及发生理由；设备损坏理由；事故扩大的理由及人员过失；防止事故对策；填写上述内容的事故报告。（三）当配电室发生以下状况时要及时报告电业局高压监察：由于用户电气设备事故或误操作事故引起供电系统停电，变电站跳闸者；用户发生变压器、断路器等烧坏事故，导致全厂停电时；发生用户人身触电死亡事故时；由于电气故障影响供电部门电度计量确切时，事故发生之后，应按其次大条所述填写事故报告，报送供电部门。（四）触电者的急救法为：救治人应冷静果断、动作迅速确切，救治得法；救治人不可直接用手或潮湿的物体或金属物体做保护工具，以防触电；当触电者在高处时应采取保护措施，防止触电者脱离电源后摔伤；如事故发生在夜间，应迅速解决照明，以利于急救，避免扩大事故；触电者脱离电源后未失去知觉，仅在触电过程中一度昏迷，则应保持恬静，继续观测，必要时就地治疗；假如触电者脱离电源后失去知觉，但心脏跳动和呼吸还存在，应使触电者舒适恬静的平卧，解开衣服以利呼吸，气候寒冷应注意保温，同时应迅速请医生诊治。假如心脏中止跳动,应当即进行人工呼吸。（五）电气故障处理流程：外部限电负荷调整方案（一）负荷接近上限联系方案一般我公司负荷上限为7000（6000、5000）或3000KVA,我公司实际总负荷上限冬季约为5000KVA,夏季约为6850KVA。因此夏季运行时可能需要进行负荷调整，调整原则：优先保证生产用电。实际负荷接近负荷上限时（正常状况下是7000,强制限电时可能为6000、5000或3000KVA）：1、首先通知生产调度并请示是否实施负荷调整措施，并与调度沟通当前状况下实施负荷调整措施后受影响的部门及区域。2、生产部通知相应部门及区域做好停电及受影响（如温湿度）准备。3、各部门做好准备后，生产调度通知动力车间实施负荷调整方案。（二）负荷调整方案公司确保正常生产所需开启的设备电力负荷上限：制丝车间所有设备（不包括IOlA区所有空调）约900KVA其中：名称装机容量总功率叶线1206KW280KW梗线553KW130KW薄片216KWIOOKW搀配420KW30KW贮丝192KW15KW除尘160KW照明及其它140KW合计视在功率：900KVA有功功率：855KW卷包车间所有设备（不包括IOlB区所有空调）约1300KVA。其中：名称型号数量（单位）功率单台总功率组卷包机ZD256台W25K15OKW组卷包机ZD4513台W30K39OKW组成型机KDF24台7KW28KW组成型机KDF331030KW组装封机40KW组除尘机4套W11044OKW照明及18OKW其它合计视在功率:1300KVA有功功率：1258KW动力中心（不包括制冷、空压）约200KVA。制冷机组共4台，每运行一台约700KVA,极限状况下开4台总负荷为2800KVA。空压机组共4台，其中3台40立方、1台20立方，每运行一台约295KVA（150KVA）,总负荷上限一般为590KVA（运行2台40立方空压机）。IOlA区空调包括：储叶（1组）、预混（1组）制丝（3组）、混丝（1组），共6组，一般运行6组负荷约为200KVA。IolB区空调包括：卷包车间（9组，一般运行5组）、储丝房（3组，一般运行2组）、掺配加香（2组）、辅料（1组）、高架（1组）、薄片（1组），共17组，一般运行12组负荷约为450KVA。科研办公楼（不包括技术中心、信息中心等）约200KVA技术中心约IOOKVAo信息中心约80KVAo工业垃圾站及库区约250KVAo雨水泵站约50KVAo上述设备负荷共计约7120KVAo负荷调整方案为：一、负荷上限为7000KVA时，正常状况下无需调整负荷。若实际负荷接近7000KVA时，逐一中止以下电力负荷，直至实际负荷低于7000KVA。1、限制制冷机开台量，最多运行3台。（全厂温湿度保障可能受到影响）。约可降低700KVAo停用上述负荷一般己经可以满足限电需要，若实际负荷依旧接近或超过7000KVA则需继续调整以下负荷：2、停工业垃圾站11#变压器（包括辅料库、成品库、香精香料库、片烟库等区域将停电）。约降低100200KVA。3、通知公司办公室，由公司办公室通知科研办公楼各部门自行停用舒适性空调、照明、电脑等办公用电。约降低IooKVA。二、负荷上限为6000KVA时，最多需下调约IoOoKVA。接到限电通知后需逐一中止以下电力负荷，直至实际负荷低于6000KVA。1、限制制冷机开台量，最多运行3台。（全厂温湿度保障将受到影响），约可降低700KVAO2、停工业垃圾站11#变压器（包括辅料库、成品库、香精香料库、片烟库）。约降低100-200KVAO3、通知公司办公室，由公司办公室通知科研办公楼各部门自行停用舒适性空调、照明、电脑等办公用电。约降低IOOKVA-200KVA。停用上述负荷一般已经可以满足限电需要，若实际负荷依旧接近或超过6000KVA则需继续调整以下负荷：4、停制丝线及薄片空调机组：KZl、KZ2、KZ3、KZ9,约降低IOOKVA200KVA。（制丝车间温湿度将受影响）5、限制卷包车间空调机组开台量：最多运行5台（卷包车间温湿度可能受影响）6、停辅料、成品高架库空调机组：KJ-I>KJ-2,约降低50KVA100KVA0（辅料、成品高架库温湿度将受影响）三、负荷上限为5000KVA时，最多需下调约2000KVA。接到限电通知后需逐一中止以下电力负荷，直至实际负荷低于5000KVA。1、限制制冷机开台量，最多运行3台。（全厂温湿度保障将受到影响），约可降低7001000KVAO2、停工业垃圾站11#变压器（包括辅料库、成品库、香精香料库、片烟库）。约降低100-200KVAO3、通知公司办公室，由公司办公室通知科研办公楼各部门自行停用舒适性空调、照明、电脑等办公用电。约降低IOoKVA200KVA。4、停制丝线及薄片空调机组：KZlKZ2、KZ3、KZ9,约降低IOOKVA200KVA。（制丝车间温湿度将受影响）5、限制卷包车间空调机组开台量：最多运行5台（卷包车间温湿度可能受影响）6、停辅料、成品高架库空调机组：KJ-1、KJ-2,约降低50KVA-IOOKVA。（辅料、成品高架库温湿度将受影响）停用上述负荷一般已经可以满足限电需要，若实际负荷依旧接近或超过5000KVA则需继续调整以下负荷：7、限制空压机组开台量，最多运行1台。（车间用空压气压力将受到影响），约可降低200-250KVAo7、进一步限制制冷机开台量，最多运行2台。（所有区域温湿度均可能受影响）约可降低700-1000KVAo四、负荷上限为3000KVA时，公司正常生产已无法进行，需中止制丝或卷包生产设备才能满足限电要求，出现这种状况当即请示生产部协调指挥并告之当时各区域负荷分布状况。确保生产最基本负荷：动力部分：动力车间（包括真空、软水、供水、锅炉、换热等）约200KVA。制冷机组2台，每运行一台约700KVA共1400KVA。空压机组2台，每运行一台约295KVA共590KVA。IOlA区空调只运行储叶（KZ-4）、混丝（KZ-8）约65KVA。IOIB区空调只运行卷包空调（4组）、储丝空调（2组）约270KVA。雨水泵站约50KVAo交接班管理规定（一）交班人没见到接班人不得离岗，如接班人员未按时到达，及时报告有关领导。因交接班不认真，在当班发生的各种事故完全由当班操作人员负责。（二）交班者认真填写本班的运行记录与交接班记录，如实记录设备的运转状况，交接班人员共同签名确认，严禁代签。（三）交班人员向接班人员详细说明设备运行状况，移交好钥匙及各种工具，决不允许转交他人。（四）交接班时，有设备故障未排除，原则上不进行交接班，由接班人协助交班人将故障排除后在进行交接班，如有特别状况在取得接班人员同意后，并将故障状况交待明白后可以进行交接班。（五）接班者接班后用最短的时间对设备进行巡查，保证设备运行状况与交班人员记录一致，如发现问题，及时向班长报告。（六）接班人员检查交接各记录本是否完好，如有污损现象，在交接班记录中注明。记录填写规定（一）记录填写规定参照动力记录填写规定执行。（二）变电站交接班记录中应记录：钥匙交接及外部门人员借用及交还记录（时间、姓名、部门及使用理由）；高压配电柜、动力车间低压配电柜操作记录；变压器使用状况；当班最高负荷等。（三）变电所值班运行记录中应记录：各高压开关柜的参数（每小时一次）；运行人员当班巡检状况及发现的问题等。（四）倒闸操作票中应记录：高压开关柜倒闸操作状况。（五）配电室第一种工作票中应记录：高压开关柜、高压线路上以及高压室内二次接线及照明回路上的工作状况。（六）工作票中应记录：低压设备、线路上的工作状况。（七）高压配电室出入登记表中应记录：非我车间电气相关工作人出入高压配电室的登记状况。（A）跟班维修记录中应记录：电气设备维修状况及需维修班处理的问题。
