    高压试验变压器线圈简单的计算方法.docx

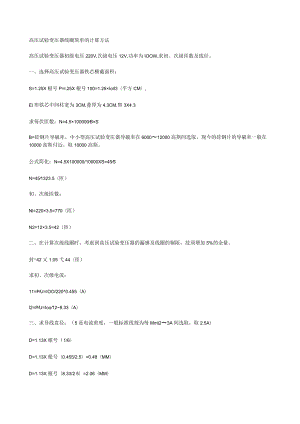

    高压试验变压器线圈简单的计算方法高压试验变压器初级电压220V,次级电压12V,功率为IOOW,求初、次级匝数及线径。一、选择高压试验变压器铁芯横截面积:S=1.25X根号P=l.25X根号100=1.25×IolI3(平方CM),El形铁芯中间柱宽为3CM,叠厚为4.3CM,即3X4.3求每伏匝数:N=4.5×100000B×SB=硅钢片导磁率,中小型高压试验变压器导磁率在600012000高斯间选取,现今的硅钢片的导磁率一般在10000高斯付近,取10000高斯。公式简化:N=4.5X100000/10000XS=45SN=451323.5(匝)初、次级匝数:Nl=220×3.5=770(匝)N2=12×3.5=42(匝)二、在计算次级线圈时,考虑到高压试验变压器的漏感及线圈的铜阻,故须增加5%的余量。封=42乂1.05弋44(匝)求初、次级电流:11=PU=IOO/2200.455(A)I2=PU=Ioo128.33(A)三、求导线直径:(5是电流密度,一般标准线规为每Mmt23A间选取,取2.5A)D=1.13X根号(1/6)D=1.13X根号(0.455/2.5)=0.48(MM)D=1.13X根号(8.33/2.5)=2.06(MM)初级线径:0.48,匝数:770;次级线径:2.06,匝数:44尊敬的客户:感谢您关注我们的产品,本公司除了有此产品介绍以外,还有变频串联谐振,串联谐振试验装置,变频串联谐振耐压试验装置,变压器油耐压测试仪,高压绝缘垫、短路接地线、继电保护测试仪、高压核相仪等等的介绍,您如果对我们的产品有兴趣,咨询。谢谢!
