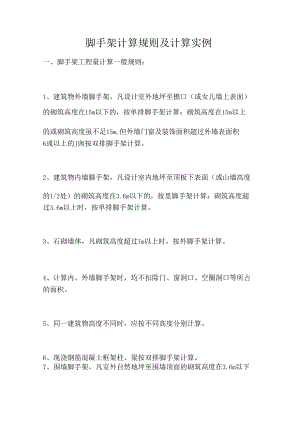

脚手架计算规则及计算实例.docx

脚手架计算规则及计算实例一、脚手架工程量计算一般规则：1、建筑物外墙脚手架，凡设计室外地坪至檐口（或女儿墙上表面）的砌筑高度在15m以下的，按单排脚手架计算；砌筑高度在15m以上的或砌筑高度虽不足15m,但外墙门窗及装饰面积超过外墙表面积6或以上的J囱按双排脚手架计算。2、建筑物内墙脚手架，凡设计室内地坪至顶板下表面（或山墙高度的1/2处）的砌筑高度在3.6m以下的，按里脚手架计算；砌筑高度超过3.6m以上时，按单排脚手架计算。3、石砌墙体，凡砌筑高度超过Im以上时，按外脚手架计算。4、计算内、外墙脚手架时，均不扣除门、窗洞口、空圈洞口等所占的面积。5、同一建筑物高度不同时，应按不同高度分别计算。6、现浇钢筋混凝土框架柱、梁按双排脚手架计算。7、围墙脚手架，凡室外自然地坪至围墙顶面的砌筑高度在3.6m以下的，按里脚手架计算；砌筑高度超过3.6m以上时，按单排脚手架计算。8、室内天棚装饰面距设计室内地坪在3.6m以上时，应计算满堂脚手架，计算满堂脚手架后，墙面装饰工程不再计算脚手架。9、滑升模板施工的钢筋混凝土烟筒、筒仓，不另计算脚手架。10、砌筑储仓，按双排脚手架计算。11、储水（油）池，大型设备基础，凡距地坪高度超过1.2m以上的,按双排脚手架计算。12、整体满堂钢筋混凝土基础，凡其宽度超过3m时，按其底板面积计算满堂脚手架。二、砌筑脚手架工程量计算：1、外脚手架按外墙外边线长度，乘以外墙砌筑高度以平方米计算，突出墙外宽度在24Cnl以内的墙垛，附墙烟筒等不计算脚手架；宽度超过24cm以外时按图示尺寸展开计算，并入外脚手架工程量之内。2、里脚手架按墙面垂直投影面积计算。3、独立柱按图示柱结构外围周长另加3.6m乘以砌筑高度以平方米计算，套用相应外脚手架定额。三、现浇钢筋混凝土框架脚手架工程量计算：1、现浇钢筋混凝土柱，按柱图示周长尺寸另加3.6,乘以柱高以平方米计算，套用相应外脚手架定额。2、现浇钢筋混凝土梁、墙，按设计室外地坪或楼板底之间的高度，乘以梁、墙净长以平方米计算，套用相应双排外脚手架定额。四、装饰工程脚手架工程量计算：1、满堂脚手架，按室内净面积计算，其高度在3.6-5.2m之间时，计算基本层，超过5.2m时，每增加1.2m按增加一层计算，不足0.6In的不计。表达式如下：满堂脚手架增加层=室内净高度-5.21.2(m)2、挑脚手架，按搭设长度和层数，以延长米计算。3、悬空脚手架，按搭设水平投影面积以平方米计算。4、高度超过3.6m墙面装饰不能利用原砌筑脚手架时，可以计算装饰脚手架。装饰脚手架按双排外脚手架乘以0.3计算。五、其他脚手架工程量计算：1、水平防护架，按实际铺板的水平投影面积，以平方米计算。2、垂直防护架，按自然地坪至最上一层横杆之间的搭设高度，乘以实际搭设长度，以平方米计算。3、架空运输脚手架，按搭设长度以延长米计算。4、烟筒、水塔脚手架，区别不同搭设高度，以座计算。5、电梯井脚手架，按单孔以座计算。6、斜道，区别不同高度，以座计算。7、砌筑储仓脚手架，不分单筒或储仓组均按单筒外边线周长，乘以设计室外地坪至储仓上口之间高度，以平方米计算。8、贮水（油）池脚手架，按外壁周长乘以室外地坪至池壁顶面边线之间高度，以平方米计算。9、大型设备基础脚手架，按其外形周长乘以地坪至外形顶面边线之间高度，以平方米计算。10、建筑物垂直封闭工程量按封闭面的垂直投影面积计算。六、安全网工程量计算：1、立挂式安全网按架网部分的实挂长度乘以实挂高度计算。2、挑出式安全网按挑出的水平投影面积计算。七、装饰工程脚手架1、抹灰中零星项目：普通腰线、如阳栏板板抹灰、压顶抹灰、楼梯侧面抹灰；复杂腰线，外墙3道棱及以上的抹灰；黑板抹灰；沟壁抹灰；装饰线条抹灰；2、楼地面中定额规定“二十、楼地面零星项目适用于楼梯侧面、台阶侧面、小便池、蹲台、池槽以及每个平面面积在l112以内定额未列项目的块料工程'；3、混凝土中定额规定：”(10)零星构件，适用于现浇混凝土扶手、柱式栏杆及其他未列项目且单件体积在0.05m3以内的小型构件，其工程量按实体积计算，如压顶抹灰、挑檐、腰线抹灰、面积在1平方内的抹灰等。脚手架工程量计算实例：1、外墙砌筑脚手架工程量计算:,IlIl1】WHAltI5m11F.K叭幅Im计H外修网筑的T,架用U力；S<13,3*10.2)«2*0J44lX(4.8tO.4)<7.2×3Q2411.2<<4O.2)2*0244x4.024MJ526.21I33.44=<¢<nra,2、内墙砌筑脚手架工程量计算:§,95.76X3.6-20.74/TM(Ml雨屐高度在36m以F的.按用脚手里计砌筑高度岭过36mn:财.K单据脚干事计算按中排脚手桑计算部分S1«(6-0.24>(3.6x2-0.24)x2/(4.2-0.24>x4,8(5.76*I3.92*3.%)x4.S«II3.47n2Q>掖里>1手梁什算部分3、独立砖柱砌筑脚手架工程量计算:【例22如图755所示，计笄独立铸柱砌筑脚手架工程耻I解】S=(0.4x4÷S.6)x3,6=18.72n?4.现浇钢筋混凝土框架脚F架(I)什算虢定见“规则”第3条框架柱按双转外脚手架定做执彳人现浇板工程不计算脚丁架货刖“梁和墙浸凝土同时浇筑时.只计算梁或墙的脚手架.不能鲍赛计算。住和地同时浇筑时，用登部分脚手集不允许重抵计算“磁架结构脚手架一般均为双排架，因隼择架横杆无法生掇.计算垂克面织时,其长技梁、墙的净长,其高按脚下柒立柱地坪至梁、柱、堵的漆面。S1.H式中S现浇混凝土框架脚手架工程量，1.枢架梁或堵的序长：H脚手嘤立柱地坪至框架梁、堵或柱的质面高度4、现浇混凝土框架脚手架工程量计算:【例23】如图7-5（断示.为现浅混凝土框架结梅.乘用钢管mF*.计算双浇混凝士帽集”手架工程H.<)T*(0tt【解】现混混量土怅毫住脚车架Sl=(0.5*0.3)X2*3.6x<4.45+0.3840.12)IO2S7.4O11'现浇找凝土根集唳脚手架Sj-(6-0.5)x+<I2-O.3>X5)(4.45f0.38-0.15)=l(.5X4.68a479.70m,均按双井IinMR定尊执行.林总工程K为；5«Si5j三257.40479.70三737.IOmi5、满堂脚手架工程量计算:«241如图756所示，采用钢管脚下架.计算满堂脚手架工程Ik【解】S三(6-0.24)X(10.2-0.24x2)÷(3-0.24)X(3.6x2-0.24)十(4.2-0.24)X(7.2-0.24x2)=5.76x9.72÷2.76x6.96÷3.96×6.72.10l.8lm2田756底房植柒图()¥BiC)U6：围墙砌筑脚手架工程量计算:【例25如图757所示，采用钢管脚手架，计算闱墙砌筑脚手架工程KOOK5OOOQ1.20000150000图757围境示意图【解】按里脚手架定额执行。S=(110+120)x2-20×2.5=1100tn27:装饰用脚手架工程量计算:例26)g建筑物境曲的醐筑已完成.以价底侏.囱的岛度为4m.长度为2m郎哥凯物手黑现已无法清足装饰用,手*W求计算装饰用干黑.Wt.Ml机帮本条呢定；*饰用阿F里力双持脚手梁的Oifi1.5三200x4x0.3m240i【例27)旗1程采用D拌式安全网¾in.ttHFJ(IOm,计算安全网理t<(M5-IQOXIOBIflOOm3(«2S)Kl附采用推出式安金网.解&长度为ftm,麓班水平塞破为15e.iWtRRS*¢0Xi.5三9011?A.某3层建筑顶层结构平面布置如图所示，已知：楼板为预应力空心板，KJ1.、1.1.、1.的梁底净高分别为3.36m、3.32m、3.36m,柱子断面尺寸为60OnmlX600mm。梁宽均为250mm。计算：(D第3层框架梁柱的脚手架工程量；(2)综合基价。某3层建位顶层结内平苴巧置某3层建筑顶层结构平面布置【解】(1)第3层框架单梁脚手架工程量的计算。根据四周的梁应执行单排架手架的规定，KJT、1.1.-KKJ-4、1.1.-5应计取单梁脚手架。工程量二14.8×3.36×2÷20.40×3.32×2m2=234.912m2综合基价：应执行4一14子目271.86元/1001112综合基价合计二271.86X234.912/100=638.632元(2)第3层框架单梁脚手架工程量的计算。根据内部的主、次粱应执行单梁脚手架的规定，KJ-2、KJ-3、1.1.2、1.1.-3、1.1.-4、1.-I应计取单梁脚手架。工程量二14.80×3.36×2+20.40×3.32×3+5.IOX3.36×6m2=405.456m2综合基价：应执行4一14子目271.86元/10011)2综合基价合计二271.86X405.456/100=1102.273元（3）柱子脚手架包括在梁脚手架内，不另计算。B.根据下图图示尺寸，计算建筑物外墙脚手架工程量及其综合基价。b)【解】（1）外墙脚手架工程量：单排脚手架（15m高）=（26+12X2+8）X15m2=870m2双排脚手架（27m高）=32X27m2=864m2双排脚手架（24m高）二（18X2+32）×24m2=1632m2双排脚手架（36m高）=26X36m2=936m2双排脚手架（51m高）二（18+24X2十4）×51m2=3570m2（2）综合基价合计：1）单排脚手架（15m高）：应执行42子目719.97元100m2综合基价合计二719.97X870/100=6263.739元2）双排脚手架（27m高）：应执行46子目1578.03元100m2综合基价合计二1578.03X864/100=13634.179元3）双排脚手架（24m高）：应执行45子目309.91元手架m2综合基价合计二1109.91×1632/100=18113.731元4）双排脚手架（36m高）：应执行47子目2071.86元100m2综合基价合计二2071.86X936/100=19392.610元5）双排脚手架（5hn高）：应执行48子目2811.06元100m2综合基价合计二2811.06X3570/100=100354.842元C.某工程370三厚外墙平面尺寸如图所示，设计室外地坪标高-0.6m,女儿墙顶面标高+14.8m,破墙面勾缝，门窗外口抹水泥砂浆门窗口套,计算此工程外脚手架工程量及综合基价。【解】已知条件：周长二（50+15）×2m=130m高度=（14.8+0.6）11=15.4m（1）工程量计算：130m×15.4m=2002m2(2)套定额：本工程室外地坪至女儿墙顶面高度为15.4m,按定额规定15m以上应套24m以内双排脚手架。应执行4一5子目，定额计量单位100112,套定额时按定额计量单位：2002/100=20.02(100m2)(3)填预算表：定额编号分部分项工程名称单位数量单价/元金额(元)45双排脚手架24m内100m220.021109.9122220.398D.下图是一高层住宅楼的现浇钢筋混凝土框架结构示意图，试计算脚手架工程量及综合基价。=a)平面图b)柱【解】(1)柱脚手架工程量：每根柱的脚手架工程量二(柱断面周长+3.6m)X柱高=(0.5+0.3)×2+3.6(4.45+0.38÷0.12)m2=25.74m210根柱的脚手架工程量二25.74×10m2=257.4m2(2)梁脚手架工程量：每根梁的脚手架工程量二设计室内地坪(或楼板上表面)至梁底的高度X梁净长6m开间粱脚手架工程量二(445+0.38-0.15)×(6-0.5)×8m2=205.92m212m跨度梁脚手架工程量二4.68×(12-0.5)×5m2=269.Im2(3)假设该高层住宅楼为12层，现浇钢混凝土框架柱、梁按双排脚手架计算，若施工组织设计采用钢管架，则总工程量：(257.4+205.92+269.I)m2×12=8789.04m2综合基价：应执行4一8子目2811.06元/1001112综合基价合计二2811.06X8789.04/100=247065.188元E.按图所示，计算外脚手架及里脚手架工程量及综合基价。a）平面图b）剖面图【解】（1）外脚手架工程量：(38.5+0.24)×2+(8+0.24)×2×(12+0.3)m2=1089.29m2综合基价:应执行4-2子目719.97元100m2综合基价合计二719.97X1089.29/100=7842.561元(2)里脚手架工程量：(8-1.8-0.24)×10+(3.5-0.24)×8×(3-0.12)×3+3=997.32m2综合基价：应执行4-20子目147.98元100m2综合基价合计二147.98X997.32/100=1475.834元F.如图所示，求外墙脚手架工程量及综合基价。【解】外墙脚手架工程量二13.2÷11.4)×2÷0.24×4X(4.4÷0.3)+(7.8×3÷0.24)×1.6+(5.4÷11.4)×2÷0.24×4×3.8)m2=404.90m2综合基价：应执行4T子目526.79元/100成综合基价合计二526.79X404.90/100=2132.972元SSCNr240t12OI.如图所示高低联跨的单层工业厂房，计算该建筑物的脚手架综合基价。【解】边跨坡屋面建筑面积F=45.5×(10+0.3-0.3)m2=455.00m2边跨平均高度h=(6+0.5÷3÷2)m=8m,增加层(86)m=211计2层套定额4-1子目，综合基价：(639.37+90.55X2)元100m2=820.47元100m2定额直接费二455/100X820.47元=3733.14元边跨平屋面建筑面积二455.00m2高度=(9.0+0.5)m=9.5m,增加层(9.56)m=3.5m计3层套定额(同上)，基价为(639.37+90.55×3)元100m2=911.02元100m2定额直接费二455.00÷100×911.02元二4145.14元中跨建筑面积二(45.0+0.5)X(18+0.6)m2=846.30m2平均高度二(10+3÷2+0.5)m=12m,增加层度26)m=6m计6层。套定额(同上)，基价为:(639.37+90.55X6)元/100m2=1182.67元/100m2定额直接费二(846.30÷100×1182.67)元=100o8.94元所以定额直接费合计：(3733.14+4145.14+10008.94)元二17887.22元边跨坡屋面建筑面积二45.5X(10+18÷10+0.3×2)=1756.30m2工程量二【45.5+(10+0.3)×2×(6+0.5+3÷2)+45.5+(10+0.3)×2×(9+0.5)+18×(10+0.5)×2=1534.75m2综合基价合计二847.80X1534.75/100=13011.611元J.如图所示多层建筑，计算其综合脚手架综合基价。OOOgE511【解】此建筑物技术层层高2.3m,应计算建筑面积。建筑面积二(3.6X6+7.2+0.24)X(5.4×2+2.4+0.24)×5+(4.5+0.3)X1.83m=1960.13m2檐高为17m,综合基价：1109.91元100m2综合基价合计二1960.13÷i00X708.61元=13889.68元若该题中技术层层高改为1.8m,则不计算建筑面积，因而不计综合脚手架，但因1.8m>1.2m,故需将该技术层计算单项脚手架费用；若技术层改为1.Onb则不计脚手架部分的费用。套定额9-10,但基价为53.67X2元/100m2=107.34元/100m2定额直接费二600÷100X53.67X2元=644.04元由于是多层建筑按照建筑规则，应分别计算：多层工程量二(3.6+7.2+0.24)+(5.4+2.4+5.4+0.24)×2X(3.6×4+2.3÷0.3)+(3.6×6÷0.24)×3.6÷(3.6+7.2+0.24)×(3.6×3+2.3)=867.888m2综合基价：应执行4一5子目1109.91元100m2综合基价合计二1109.91X867.888/100=9632.776元单层工程量=(1.8+0.12)×2+7.2×3.6=39.744m2综合基价：应执行4-1子目526.79元/1001112综合基价合计二526.79X39.744/100=209.367元
