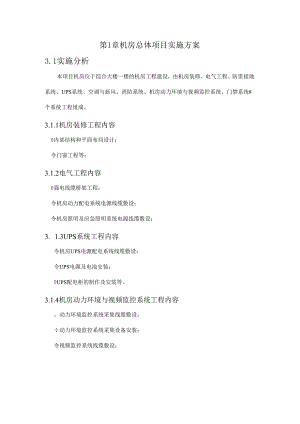

第1章机房总体项目实施方案3.1实施分析本项目机房位于综合大楼一楼的机房工程建设，由机房装修、电气工程、防雷接地系统、UPS系统、空调与新风、消防系统、机房动力环境与视频监控系统、门禁系统8个系统工程组成。3.1.1机房装修工程内容内部结构和平面布局设计；令门窗工程等；3.1.2电气工程内容强电线缆桥架工程；令机房动力配电系统电源线缆敷设；令机房照明及应急照明系统电源线缆敷设；3. 1.3UPS系统工程内容令机房UPS电源配电系统线缆敷设；令UPS电源及电池安装；UPS配电柜的制作及安装等。3.1.4机房动力环境与视频监控系统工程内容。动力环境监控系统采集线缆敷设；÷动力环境监控系统采集设备安装；令视频监控系统线缆敷设；3.1.5精密空调及新风系统工程内容÷精密空调风管敷设;÷新风机风管敷设;令新风机安装；3.1.6消防系统工程内容烟感及温感探头线缆敷设；令烟感及温感探头安装；3. 1.7等电位接地工程内容接地系统安装；令机房等电位均压环安装；令防雷器安装；÷机房内全部金属导体与等电位均压环连接等。3.2机房建设总体实施思路3.2.1实施指导思想合理分布工作空间及各类设备安装场所，缩短工艺流程，降低劳动强度,提高工作效率，确保电子计算机系统稳定牢靠运行，保隙机房工作人员良好的工作环境,并且以国家有关标准及规范为依据。在经济好用的前提下，选择优质机房专用装修材料，主体装修材料宜选用吸音效果好、不易变形、变色、易清洁、防火性好，且高度耐用的材料，达到最佳装修效果。室内限制设备、电器设备、布线系统的选材我们注意其牢靠性，全部采纳符合国家标准的优质产品，以确保系统投入运行后故障率为最低。机房设计应具有超前意识和较高的科技含量,应考虑到今后增加设备所需的空间、空调及电力，够满意今后发展的须要。3. 2.2实施原则(1) 先进性机房系统实施要采纳先进的科学技术，要着眼于将来，保证系统具有肯定的超前性，使机房系统能够支持将来的网络技术和应用。(2) 牢靠性采纳质地优良的材料、性能优越的设备及规范的施工工艺技术，特殊是在意外状况下的抗干扰性和快速补充性，保证各个环节都平安牢靠。在系统设备安装和运行过程中，保证平安牢靠。(3) 标准性机房系统要依据相关网络技术标准，不仅能支持现在的各种应用，还能适应将来的技术发展。3.2.3实施依据依据甲方对机房相关技术要求机房楼层图纸及现场实际状况国家标准电子计算机机房设计规范(GB50174-93)国家标准计算站场地技术要求(GB2887-89)国家标准建筑内部装修设计防火规范(GB50222-95)国家标准高层民用建筑设计防火规范(GB50045-95)国家标准低压配电设计规范(GB50054-95)；国家标准电子计算机机房设计规范(GB50714-93)；国家标准计算站场地技术要求(GB2887-89)；国家标准供配电系统设计规范(GB50052-95)；3. 2.4实施目标依据要求和实际状况，机房建设按国家B级机房实施。4. 2.4.1环境目标开机：温度23±C,变更率v5°Ch,不得结露湿度45%-55%÷停机：温度5°C-35°C,变更率v5°Ch,不得结露湿度40%-70%5. 2.4.2供配电目标令电压380V/220V电压变动范围220V±5%3.2.4.3照明目标÷地面0.8m处2201.x,禁止运用电感整流器主要工作区和基本工作区的平均照度应不低于2501.X令其他工作区的平均照度为200-25O1.X令应急事故照明:照度应为301.X.3. 2.4.4防雷系统目标令采纳多极防雷器爱护÷采纳联合接地方式联合接地工作地电阻VlQ2. 2.4.5结构装修目标。吊顶： 吊筋单点悬挂10Okg铝合金微孔吸音板600X600×0.7令全钢抗静电活动地板： 集中负荷(COnC.1.oad)4450N 均布负荷(UnfOrTnl1.ord)23000(Nm2) 桁梁挠度(DefIeCtion)V2mm 永久变形v25mm 抗静电绝缘值(Resistance)1×105/1×109 规格(Size)600×600×35mm今天棚以上地板以下：刷三遍防尘防火漆、铺设恒温防火棉÷其它用材必需做到：阻燃、绝缘、不起尘、抗静电、易清洗、无眩光。3. 3机房装饰装修工程实施细则3. 3.1门窗封堵工程将机房无用门窗用防火水泥封堵，使机房处于一个比较独立的密闭空间。3. 3.2墙面工程在墙面预留新风系统和精密空调进出管道孔。为了削减室外灰尘进入，保障室内空气干净度和削减空调冷量损失，计算机房装修要求尽量封蔽，室内全部采纳人工采光，所以本机房内四四周墙壁全部涂刷防尘漆，铺设保温材料和彩钢板。工序示意图如下:保温棉铺设示意图如上彩钢板实施步骤示意图轻钢龙骨的安装一、龙骨的安装1.此房间为一未装修的普通机房2.安装彩钢板时，首先需要安装龙骨，安装时，用螺钉直接将龙骨固定在墙体上轻钢龙骨的安装3.龙骨竖直排列时,每根龙骨间距（中对中）为59Ornm4.龙骨安装时，采用天轨、地轨联合固定，中间采用专业穿插件连接，这样达到整体稳定的效果1.安装彩钢板时，在板与板之间用"卡件"和“螺丝”将彩钢板固定在龙骨上柱子上的龙骨安装转角处龙骨的安装，采用一横一竖排列，拼凑出用于后继安装的枝角柱子上的彩钢板安装凸角处的（阳角）安装阳角收边件阳角收边件颜色与彩钢板一致凹角处的（阴角）安装3.3.3机房净空实施机房高度约为6000mm,要求装修完成后地板面到天花净空高度2500mm,天花安装高度在离顶3200mm处，为让机房温度达到B级机房恒温标准,我们特在离天花高度500mm处做一保温层来确保机房达到恒温效果,并能提高精密空调的运用寿命和降低用电量。如下示意图：机房装修净空高示意图585OmmAI5850m）A|<5850mm天花吊顶铝蜥/A保温层lemooKnJ三三i<5850mm3. 3.4天花吊顶工程机房棚顶装修多采纳吊顶方式。在安装天花之前，铺设保温层及刷环氧聚氨脂三遍（防尘漆）。机房内吊顶主要作用是：在吊顶以上到保温层500mm的空间做为弱电系统线缆敷设通道，安装固定照明灯具、走线、新风主机，防止灰尘下落等等。依据机房建设要求,本方案采纳600×600×0.7方形铝合金微孔吸音板。3. 3.5地面工程机房地面工程是一个很重要的组成部分。机房地板一般采纳抗静电活动地板。活动地板具有可拆卸的特点，因此，全部设备的导线电缆的连接、管道的连接及检修更换都很便利。本方案采纳“沈飞”无边框抗静电活动地板,尺寸规格为600*600*35mm,安装高度为300mm。防静电活动地板特点：集中载荷：500KG;均布载荷：225000N；极限载荷：15000N;不易变形；防静电；全部支架均由优质钢材制成;保证地台结构稳固、耐火。地板的收边处理：切割边需封胶处理后安装。地板安装后，用不锈钢踢脚板压边装饰。机房出入口做收边花岗石踏步处理，用不锈钢收边。活动地板安装肯定要做到表面平整、接缝严密。这取决于两个方面。一是活动地板本身的精度，二是安装工艺和质量。1 .4机房电气工程实施3 .4.1机房配电系统需求分析由于机房内放置的均是网络核心设备，全年24小时不间断的运行作，存储着大量的重要数据，因此须要一个平安、稳定、节能、牢靠的电力系统支持网络系统运行。在本方案中，机房按一类供电方式设计施工，配电系统采纳三相五线制(TN-S)o针对本工程机房电气系统的具体条件和需求，我公司依据用户要求将配电系统分为生产UPS供电系统、机房协助供电系统。UPS供电系统，为主机房、操作间供应电源。机房协助供电系统为精密空调、新风及排风系统、消防系统、照明系统等供应电源。机房依据功能分为四个区域，每个区域配电系统具体需求如下：机房内主要有UPS电源布线、一般照明电源布线、应急照明电源布线、市电电源插座布线、精密空调、新风机等设备进出电源线布线等。3. 4.2机房配电系统设计4. 4.2.1供电方式选择本机房电源总进线采纳380V电压、50IIz频率和三相五线制(即TN-S系统)的配线方式，电源的质量符合国家标准，即电压波动小于±10%,频率波动标准小于±1%。为使整个机房电源配电削减相互干扰，本方案设计将采纳市电供电和长延时UPS不间断电源组成的组合式供电方式。电源线缆规格选配：动力环境监控系统、门禁系统、监控系统、消防系统、应急照明、修理电源插座各UPS回路途缆规格采纳BVR2.5mm2*3;精密空调各市电回路途缆规格采纳BVR6mm2*3;新风机市电回路途缆规格采纳BVR4m112*3;服务器机柜市电回路途缆规格采纳BVR6三2*3;其它市电回路途缆规格采纳BVR2.5mm2*3o全部三相电源线缆颜色采纳红、黄、绿一一火线、蓝一一零线、黄绿双色地线全部单相电源线缆颜色采纳红一一火线、蓝一一零线、黄绿双色一一地线。3. 4.2.3机房配电柜设计为了满意设备用要求及便于电源运用的日常管理，我们还将在机房内安装配电柜对配电系统进行管理。配电系统管理设计要点令容量满意现在及发展需求；令选用自动的空气开关；令配电柜的供电回路数，足够设备的运用并考虑到设备的扩充；÷配电系统应与消防系统联动，并设有紧急跳闸按钮或开关，当机房出现严峻事故或火警时，能马上切断计算机系统的电源；配电柜设计在机房电源间内安装一台落地式配电柜，配电柜主要管理市电输入输出，一台UPS电源输入，两台精密空调电源输入，一台新风主机和照明设备。市电配电柜配置：市电输入：三相1X250A空气开关市电输出：三相2X32A（精密空调）空气开关三相IXlOoA（UPS）空气开关三相2X16A（备用）空气开关单相1X16A（新风机）空气开关单相7X16A空气开关配电柜内为重要负载建立了单独的接地，使接地环流和共模杂讯减至最低。柜内每一开关都有依次的识别符号，每一条输入输出电缆在其末端都有电路号码、插座型式及识别电路的标贴。全部负载均有备自独立的配电电路，所以一旦某一路发生短路等故障不会影响其他负载正常工作。3.4.2.4强电设备及材料选型计算机配电系统设计采纳以下公司的产品：配电柜：定制落地式配电柜，施耐德、APC电气元件灯具：NVC无眩光格栅灯盘五孔插座：TC1.电力电缆：津成绝缘电线：玉蝶3.4.2.5电源线缆的敷设方法配电系统电源回路实际安装时，我们尽量不运用暗管、暗线并考虑到装修布局的特点，合理设计电源线缆路由:(1)机房内全部UPS强电系统管道：主干采纳200×100×2.Omm金属镀锌桥架、KGB20金属管、KGB20金属软管、KGB20金属接头。金属镀锌桥架安装于静电地板下。机房强电走线示意图如下：UPS电池组3.4.2.6电源线缆布线标识管理机房强也走向平面示意图17OOmm4SSOm11本布线系统管理及标识遵循ANSITIAEIA-60(CAST528)商业楼宇通信基础设施管理标准。(1)电(光)缆标识符：每一条电(光)缆都有一个唯一的标识符，如201室的局域网X号数据点电缆标识符为201D1X。此标识符标在每条电(光)缆的标签上。(2)电(光)缆标签：每一条电(光)缆的两端均须做上标签。为了正确管理,在有的电(光)缆中间也要做上标签。(3)信息插座标识符：按不同的系统，每一个信息插座有一个唯一的标识符并与水平电缆的标识符一一对应，此标识符标在每个信息插座的标签上。(4)中间位置标识符：中间位置如坚井内各系统的线缆和管槽、走道吊顶内各系统的线缆和管槽，按不同的系统以及端接到不同的楼层都有相应的标识符。不同系统端接到不同的楼层的线缆分别用尼龙扎带绑扎并用标签做上相应的标识符。(5)管理设备标识符：每个管理部件如机柜、各类配线架的都有不同的标识符标在相应的管理部件的标签上。(6)标识符的编制：在进行施工深化设计时，按ANSITIAEIA-606(CAST528)商业楼宇通信基础设施管理标准编制标识符，报甲方审核后制作标签。3.4.3UPS电源系统实施3.5机房防雷接地工程实施3.5.1雷电的表现形式一种是直击雷，是指带电云层与大地上某一点之间发生迅猛的放电现象。直击雷威力巨大，雷电压可达几万伏至几百万伏，瞬间电流可达十几万安，在雷电通路上，物体会被高温烧伤甚至溶化。通常在建筑物顶部安装避雷针或避雷网等来防直击雷。另一种是感应雷，是指当直击雷发生以后，带电云层快速消逝，而地面上某些范围由于散流电阻大，以致出现局部高电压，或者由于直击雷放电过程中，强大的脉冲电流对四周的导线或金属物因电磁感应而产生高电压以致发生闪击的现象。3. 5.2雷电干扰的入侵路径常见的雷电干扰的入侵途径及缘由，有如下四种（见图示）：当建筑物本身受雷电直击时，和建筑物连接的金属导体包括建筑物钢筋与地极之间产生瞬时电位差，构成摧毁电子设备之冲击过电压。并且经下引线流过的大量电流，亦产生磁场冲击波。当远端的导线因雷电而产生感应电压会由远端经导线传导过来。令当云层间放电时，强大的电磁冲击会在邻近的地上金属导线感应出冲击电压，并且磁场冲击会漫延到地上的建筑物。÷另外，内部操作过电压，如变压器的空载，电机的启动，开关的开启等，也能引起强大的脉冲冲击电流通过线缆引入，破坏电子设备。3.5.3防雷设计依据>GB50057-94/2000建筑物防雷设计规范GB50343-2004建筑物电子信息系统防雷技术规范现场勘测状况3.5.4实施原则严格依据国家标准设计防雷电电磁脉冲的防护方案。系统防雷采纳综合接地和等电位连接，力求全面综合爱护。3.5.5配电系统防护实施3.5.5.1新机房总电源防雷（第II级）在新机房的总配电柜电源输入处安装一套AM1-80/4型电源浪涌爱护器，当发生强度很大的雷击时，使产生于供电线路（相线、零线）上的感应雷电流，在进入总配电房之前就快速地泄放入地,此类防雷产品高牢靠性、大通流量和长寿命,可承受雷雨季节多次高强度、高能量浪涌过电压的冲击，稳定牢靠的发挥快速大通流量泄流的作用，可以将残压限制在最低。3.5.5.2UPS前端电源防雷（第III级）在UPS前端配电箱三相电源输入处并联安装一套AM3-40/3+NPE型电源浪涌爱护器，由于二级防雷器在泄放供电线路上高能量的雷电流时，在防雷器两端所呈现的残压仍旧很高，仍可能大大超过被爱护设备所能承受的最高耐压值，因此三级防雷器通过再次泄流而降低线路上的残压，从而在发生雷击时，使设备遭遇损坏的几率降低。3.5.5.3重要电子设备电源防雷（精细爱护）对于一些特殊重要或特殊敏感的电子设备，具备精细爱护是必要的，为了爱护机房内重要电子设备，在重要电子设备电源端加装防雷插座，以达到完全消退微小瞬态的瞬态过电压的目的。防雷插座主要用于重要设备的前端，当发生能量特殊大的雷击时，感应雷电流在经过二级、三级防雷器的泄放后，其残压仍旧可能高于设备的最高耐压值,重的设备的端口及内部的高精度集成电路仍有可能被击坏，经过防雷插座泄放残余雷电流，设备的平安运行就更为牢靠了。3.5.6机房等电位实施所谓等电位连接，就是运用连接导线或过电压爱护器将防雷装置和建筑物的金属装置、外来导线、电气装置等连接起来，以实现均压等电位，消退感应过电压的产生。3.5.7接地系统实施依据GB50057-94/2000建筑物防雷设计规范、GB50343-2004建筑物电子信息系统防雷技术规范要求，接地装置应优先利用建筑物的自然接地体，当自然接地体的接地电阻达不到要求时应增加人工接地体，与沟通工作接地、直流工作接地、平安爱护接地共用一组接地装置时，接地装置的接地电阻值必需按接入设备中要求的最小值确定，机房设备的防雷接地电阻必需小于4欧姆以下，重要场所防雷接地电阻应小于1欧姆。依据现场勘测状况，新办公大楼无需安装新接地系统，只需由大楼接地系统处引出2根50mm2的多股铜芯线至机房的接地汇流排作为机房的主接地线。接地和等电位地网实施示意图：接地体引下.建筑物强电24000n×180030*3世铜排3.6机房空调及新风系统工程实施3.6.1空调系统说明在现代科学技术高度发展的今日,电子计算机越来越广泛应用于各个领域,而且还在不断提高，走向高性能化。但是计算机的牢靠运行要靠电子计算机房严格的环境条件，即机房温度、湿度、干净度及限制精度，这必需由长期牢靠运行的空调系统来保证。由于电子计算机技术的快速发展，计算机的功能越来越强和运算速度越来越高，而计算机柜越来越小型化，机柜内的电子元件集成度越来越高，单位体积热量越来越大，使得对机房的温度、湿度、干净度的要求越来越高,否则可能造成电子元器件不能正常工作甚至完全损坏。因此，在电子计算机房的设计中，空调工程的设计就显得尤其重要。3.6.1.1机房环境特点机房的室内环境条件，主要依据电子计算机设备采纳半导体器件材料的工作结温、集成度等因素来确定，故各生产厂商提出的机房空调参数不完全一样,互有区分。依据我国电子计算机机房设计规范(GB50174-93)和中华人民共和国国家标准计算机房场地技术要求(GB288789)规定了计算机房环境的温湿度条件如下：计算机开机时机房室内温湿度:项目级别A级B级夏季冬季全年温度23±220±218-280C相对湿度45%-65%40%-70%温度变更率<5oCh,不得结露<10oCh,不结得露适用房间主机房基本工作间(依据设备要求采纳A级或B级)备注协助房间按工艺要求确定3.6.2机房空调的要求电子计算机房都有如下特点：设备散热量大，散湿量小。机房内的热量主要来源于高密集度电子元件的散热，而且这部分的散热量几乎全年不变，属稳态热源。其热负荷密度是一般办公室的610倍，假如再将围护结构传热、照明、人的显热散热等加在一起，则这部分显热负荷高达90%以上。所以高显热负荷是机房空调要解决的主要冲突，这就是要求空调机全年制冷运行。机房余湿量小，计算机运行过程中不产生湿汽。湿负荷主要来源于室内外水蒸汽分压力差，工作人员的散湿和新风带入少量的“湿份”。上送风机型（风道送风）上送风机型（风帽送风）较长时间的空调运行电子计算机机房投入正常运行后，般有个较长时间的运行周期，特殊是程控交换机有可能全年连绵不断地运行。即使估冬季，机房内还有余热，因此,空调系统必需考虑能全年运行的高牢靠性。3.6.2.1机房专用空调的特点1）本工程设备应满意机房高热湿比，长时间运行，高牢靠性、平安性，机组工艺美观、结构紧凑，日常维护、检修和操作便利等要求；2）机组应满意最大送风量N2750m3h;3）机组应满意高显热量负荷的要求，显热比O.85;4）机组应具有高效节能性，压缩机应用高能效比的涡漩式压缩机；5）设备应用高效低噪的离心风机，出厂时即经过整机（风机与电机）动平衡测试，确保长寿命、高能效、低能耗、低噪音运行；牢靠性较高针对机房空调系统高牢靠性的要求，计算机房专用空调机在结构与限制系统设计和制造以及空调系统组成等方面都必需相应实行一系列措施。限制系统的性能与空调技术经济性能亲密相关。不少计算机房专用空调机生产企业特地开发一系列的限制器作为空调系统的组成部分,采纳电子限制器或微机限制已经特别普遍。全年制冷运行无论是大、中型计算机，还是程控交换机，都要求空调机全年制冷运行。设计点对应运行点机房要求其运行点为：冬季，20C÷2°C,夏季，23C÷2°C,计算机房专用空调机由于把运行点作为设计点，因而机组始终处于最佳运行点，这就从根本上使机组性能充分发挥和高效率运行。3.6.2.2空调的上下水实施设计中机房上下水管不宜经过机房。中心机房空调机的上下水管应尽量靠近机房的四周，上下水管另一端送至机房外。机房采纳精密空调，为风冷式空调机。空调机分成室内机和室外机两部分。依据机房所在大楼的环境状况及空调机本身特性考虑,机房专用空调的室外机部分放在机房外。采纳钢支架固定，在支架上安装室外机。3.6.2.3空调室内室外机位置建议基本要求：A、房间整体通风顺畅，送风、回风无障碍。B、安装位置综合考虑，结合上下水、液管、汽管连接。空调安装示意图如现场无特殊要求，当室外机高于室内机时，建议垂直最大距离为20米；当室外机低于室内机时，建议垂直最大距离为5米；建议管道总长不超过60米。室外机ill$夜警不汨,爱阳光射第油留（存油室内机组活动地板加海器进水转地板下的隔热层/冷凝器高于压缩机的安装示意图室外机组的安装方式直立式安装横放式安装注：安装方式的称呼是以风机的轴流风向确定，不是设备的安装形式3.6.3新风系统说明电子计算机机房新风系统除给机房内工作人员供应足够新风以保证工人的身体健康外，还可使机房内维持肯定的正压以防止室外尘埃进入机房，保证机房的清洁度。电子计算机机房新风量不宜过大也不宜过小，因为机房内总的送风量大，新风量偏小时，将造成机房内空气中簇新空气含量少，氧分压力偏低，不利于工作人员的健康，简洁疲惫，工作效率下降；而新风量偏大时，能源消耗太大。新风机可以依据机房建筑结构的特点敏捷地设置在主机房、空调房及各协助性房间。我司对机房新风系统设计主要举荐利用天花暗藏新风系统的形式。因为:a.机房新风系统设备选用暗装天花式新风处理机，安装于天花板内，不占用机房可用空间。b.室外新风在进入机房之前先通过新风机进风口侧风管上的初效和中效两级过滤网进行过滤,再引至新风机进行制冷经送风管送至室内格形出风口为保证新风进入机房的清洁度，其出风口靠近恒温恒湿精密空调机组的回风口。3.6.3.1新风系统设计依据电子计算机机房设计规范中规定：(I)A级机房干净度为30万级，B级机房干净度为20万级.(2)每人新风量应为4060M3H.(3)机房空气量循环次数标准应大于23次JH.(4)室内总循环风量的5%.(5)维持室内正压所需风量本工程新风系统将与消防系统可以联动工作，新风机进风口加装防烟防火阀。当机房内出现险情，机房环境监控系统平台可以自动关闭阀门，防止灭火气体通过新风管道溢出。3.7机房消防系统实施3.7.1实施依据3.7.1.1概述海湾环保干净型自动灭火装置(以下简称S型自动灭火装置)是由北京海湾威尔电子工程有限公司利用现代化工技术自行研制和生产的环保型混合气体灭火产品。本产品无毒、无污染、无公害，灭火效率高、压力低、无残留物、对被爱护物无腐蚀、平安性强、不存在F、CkBr、Co等有害物质，ODP=0、GWPW0.35、不破坏大气臭氧层。是目前消防领域代替哈龙产品的志向产品。3. 7.2海湾牌自动灭火装置的灭火原理4. 7.2.1S型灭火剂的特性S型灭火剂是一种固体含能化学物质，属于烟火药剂。利用电子气化启动器激活S型灭火剂，使其发生化学反应，能产生大量惰性气体、水汽和微量固体颗粒，形成混合气体，混合气体从S型自动灭火装置的喷口向外释放喷射,扑灭火灾。5. 7.2.2S型自动灭火装置的灭火原理S型自动灭火装置的灭火机理是以物理、化学、水汽降温三种灭火方式同时进行的全沉没灭火形势： 以物理性稀释空气中氧气“窒息灭火”为主要方式，切断火焰反应链进行链式反应破坏火灾现场的燃烧条件，快速降低自由基的浓度； 存在抑制链式燃烧反应进行的化学灭火方式； 水蒸汽冷凝与气化降低燃烧物温度。3.7.3适用范围和不适用范围3.7.3. 1、适用范围S型灭火系统为全沉没系统，适用于扑灭相对封闭空间的A、B类火灾以及电气电缆初起火灾。 扑灭A类火灾：如木材、纸张等固体物质初起火灾，适用于木制品库、档案库、博物馆、图书馆、资料室等场所; 扑灭B类火灾：适用于生产、运用或贮存柴油（-35号柴油除外）、重油、变压器油、动物油、植物油等各种丙类可燃液体场所的火灾； 扑灭电气电缆火灾：适用于变（配）电间、发电机房、电缆夹层、电缆井、电缆沟、电子计算机房、通讯房等场所的火灾。37.32、不适用范围S型自动灭火装置不能用于扑救下列物质引起的火灾： 无空气仍能快速氧化的化学物质，如硝酸纤维、火药等。 活泼金属，如钾、钠、镁、钛、错、铀、杯等。 能自行分解的化合物，如某些过氧化物、联氨等。 金属氢化物，如氢化钾、氢化钠等。 能自然的物质，如磷等。 强氧化剂，如氧化氮、氟等。3. 7.3.3、不适用场所商业、饮食服务、消遣等人员密集场所；存放易燃、易爆物资的场所。3.7.4装置构成及型号编制3.7.4.1S型自动灭火装置型号命名嫔制方法QRRX>1.XX三-灭火装置安装方式l代/林地或，G代太悬挂式.J- 灭火轴置类别（S代衣S型.K代表K型,>- 灭火类别，a代表可灭1一而火.，他可不标注- 气部股发牛制质川k热气溶皎灭火坡置气灌收火火系统标记示例QRR2MK1.表示为落地式安装,K型,可灭A类衣面火气溶胶发生剂标称质量为2火的热气浴酸灭火装置.3.7.4.2装置构成S型灭火装置有气体发生器、电子气化启动器、除尘降温室、箱体四部分组成。3. 7.4.3S型灭火装置安装组合方式有: 立柜组合式(1.)； 小立柜组合式(X1.); 立柜式(1.G)3.7.5S型灭火装置的主要技术参数 适用温度范围：-2055； 喷射时间W2min； 喷射滞后时间W5s； 喷口温度：在喷口正前方0.0Im处W150°C,0.05m处W80； 灭火装置箱体温度：箱体表面温度100°C;3.7.6简明实施指南S型灭火装置，一个防护区设置多具灭火装置时，应保证释放点均分散布置,同一防护区灭火装置应串联连接，统一启动。与灭火装置配套的火灾自动报警限制系统应为气体灭火限制系统，其设计、施工验收应按国家相关规定执行。3.7.6.1S型自动灭火系统实施要求7.6.1. K系统设置防护区应以固定的封闭空间来划分，以m3为计算单位； 同一防护区内的预制灭火系统装置多于1台时，必需能同时启动，其动作响应时不得2S； 单台热气溶胶预制灭火系统装置的爱护容积不宜大于16011设置多台装置时，其相互间的距离不得大于IOm； 当采纳预制灭火系统时，一个防护区的面积不宜大于50011容积不宜大于1600m3； 防护区的净高不宜大于6.5m,如超出此值，应设置壁挂、吊顶等中间补偿释放点； 防护区的门、窗及围护构件的允许压强不应低于1.2KPa,耐火极限应不低于0.5h,吊顶及窗的耐火极限应不低于0.25h。7.6.1.2、 热气溶胶预制灭火系统 热气溶胶预制灭火系统的灭火设计密度不应小于密度的1.3倍。 S型（其他型）和K型热气溶胶灭固体表面火灾密度为100g/m3. 通讯机房和电子计算机房等场所的电气设备火灾，S型（其它型）热气溶胶的灭火设计密度不应小于130gm3o 电缆隧道（夹层、井）及自备发电机房火灾，S型（其他型）和K型热气溶胶设计密度不应小于140gm303.7.7S型灭火系统限制模式S型灭火系统一般由S型灭火装置、气体灭火限制器、火灾探测器、紧急启停按钮、释放显示灯等构成。3.7.7.1单区限制模式单防区控制模式3.7.7.2多区限制模式多防区控制模式220V50H/第二防妒区W：感温探测器Y：感烟探测器3.78S型灭火装置的安装、日常维护和运用3.7.8.1安装a应依据不同场所的安装条件选择适用型号的S型自动灭火装置及限制装置b、自动灭火装置安装的正前方1.0m内不允许有设备、器具或其他阻碍物。c、自动灭火装置的安装不受凹凸影响，就地摆放宜靠墙壁。d、自动灭火装置安装严禁擅自拆卸，装后不允许移动。e自动灭火装置不宜安装于下列位置：（1）接近明火、火源处。（2）接近进风、排风口、门、窗及其他开口处。（3）简洁被雨淋、水浇、水淹处。（4）疏散通道。（5）常常受振动、冲击、腐蚀影响处。3. 7.8.2平安要求1）防护区内应有能在延时30s内使该区人员疏散完毕的通道出口。2）防护区内的火灾报警设施的报警时间应不小于灭火过程所需的时间，并应能手动切除报警信号。3）设置在常常有人的防护区的S型灭火装置应装有切断自动限制系统的手动装置。4）地下防护区和无窗或固定窗户的地上防护区，应设机械排风装置，以利于灭火后的排烟。5）防护区的门应向疏散方向开户，并能自动关闭，在任何状况下均应能从防护区内打开。S型灭火装置及其组件与带电设备间的最小间距应符合表2规定：表2标准线路电压（KV）>11020356310203663110最小间距（m）0.11250.180.30.550.95注：（1）海拔高于100Om时，每增高100m,最小间距增加1%；（2）线路电压大于或等于IlOKV时，最小间距参照有关规定。g、自动灭火装置与启动器或系统的联接，必需在进行竣工验收合格后，方可接通负载线投入运用，在调试检测试运行阶段应挂接模拟启动器。3.7.8.3日常维护和运用a、系统阅历收全程投入运行后，用户应做好日常维护、保养工作，以确保平常平安牢靠，发生火情时能正常启动，杜绝误启动和不启动现象的发生。b、S型自动灭火系统的维护保养人员应经过特地培训并考核合格的人员担当。c、在日常维护保养过程中若发觉有可能造成误启动或无法启动的预兆或限制部分有问题，应通知工程施工单位并由施工单位派人员检查维护。a、自动灭火系统阅历收合格后除施工人员和保养人员外，其他人不得去操作或拆卸和调试系统各功能单元开关，接线等。e、常常用松软干净的棉布擦抹系统各功能单元机壳，打扫地面时尽量削减灰尘飞扬。6）每年应断开S型自动灭火装置的负载，检查一次探测启动系统工作的牢靠性，并应有检查记录。3.7.8.4.异样状况的应急处理当出现火情，系统误报警、误启动均为异样状况，出现异样状况，须按如下步骤做应急处理：误报警（1）切断系统电源，终止系统工作，以避开系统故障的进一步发展（2）爱护现场，刚好通知生产，安装部门；（3）由特地人员检查误报警缘由，并解除故障；（4）复原运用。误启动（1）对现场人员进行平安疏散；（2）爱护现场刚好通知生产、安装部门；（3）由设备维护人员刚好启动排烟装置，将误喷出的气体排向室外；（4）由生产、安装人员会同运用单位至现场分析处理故障；（5）复原现场的正常工作及灭火系统的运用。3.8机房智能门禁实施3.8.1实施概述门禁系统和传统的保安设备不同，它变被动的监控和报警为主动的限制，起到更高的平安作用。因此，门禁系统在保安设备领域中独领风骚。安装门禁管理系统是对平安和效率的投资，我们举荐采纳的门禁系统具有先进的功能，具有很好的扩展性，平安性和好用性，能满意困难的要求和适应将来的发展。该智能门禁系统由主机、读卡器和电锁组成（联网时外加电脑和通讯转换器），读卡方式属非接触读卡方式，持卡人只要将卡在读卡器旁边快速晃动一次,读卡器就能感应到有卡并将卡中的信息（卡号）发送到主机，主机进行检查卡合法性，然后确定是否进行开门动作。整个过程只要在有效的刷卡范围内均可实现门禁管理功能。读卡器安装门边墙内外，而不影响其工作。感应卡为只读属性、不易复制、平安牢靠、寿命长（非接触读卡方式使卡的机械磨损削减到零）。并通过通信与电脑进行实时监控（可由电脑发指令开/关全部门，并可实时查看全部门的状态）、数据处理、查询、报表输出等。该系统适用于邮电通信、金融、公安、交通、医院、化工等企事业单位，多年来一样受到用户的好评。一、可采纳刷卡限制人员进出；二、整个系统联网实时监控和记录公司的门开关状况，可随时查阅公司门禁系统的历史记录；三、系统在运用非法卡片、遭遇破坏等意外时报警；四、系统具有很好的扩充性；五、可通过软件遥控开/关某个或全部门；六、限制器和读卡器采纳IP通讯方式，便利集中管理；3.8.2系统主要功能1）刷卡记录：当人员进/出门时需持卡在读卡器前进行读卡，读卡器读取信息后，将信息传送到主机，主机首先推断该信息是否合法，如合法则发出开门指令（即向电锁发送一接通信号，使门打开；不合法则不发送开门指令并可发出警报）。同时主机会将刷卡信息、日期、时间等数据保存以供查询或干脆传输到电脑进行处理。2）限制中心：限制中心通过电脑可分部门建立员工资料库，定期或实时采集每个门的进出资料，同时按部门进行汇总、查询、分类及打印等。主机的各种参数均可由电脑进行设置，也可在各主机干脆设定。3）多级管理：本系统能很便利地实现多级管理功能，限制中心可通过电脑可设置每张卡（即每个人）的进出权限、时间范围、节假日限制等；如：高级管理者可随时进出任何一扇门、部门管理者可进出本部门全部门、而一般职员只能在上班时间内进出本部门的门，超出上班时间将无法进出，还可以结合密码输入来确认持卡者的合法性，然后确定是否开门，各种权限可由用户自由设置。3.8.3实施结构示意图接线图单门双向控制端接线图（TCP/IP通讯方式）CPWWfli.I示cp6运行"I电源*12VC>ND1.OS:灯亮.示开门95:灯火,访关门Z-IiaNiaaiaN-I接网竺芈岁机机或HUBlO科陀及联¾报宠扩JK板接口I一口水*mmIaKXtJA/11rifi
