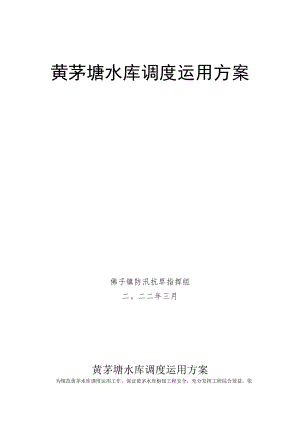

黄茅塘水库调度运用方案.docx

黄茅塘水库调度运用方案佛子镇防汛抗旱指挥组二。二二年三月黄茅塘水库调度运用方案为规范黄茅水库调度运用工作，保证黄茅水库枢纽工程安全，充分发挥工程综合效益，依据国家现行的有关法律法规、方针政策、规程规范、批准的黄茅水库枢纽工程设计文件及水库调度实践，制定本调度运用方案。一、工程概况黄茅水库位于灵山县佛子镇睦象村境内，属钦江水系佛子支流睦象村上，距县城8km。坝址以上集雨面积0.72km2,水库正常蓄水位58.20m,死水位48.72m,水库总库容为50万m,其中调洪库容17万m3,有效库容33万m3,死库容0万m3,水库设计灌溉面积800亩，实际灌溉面积300亩，是一座以灌溉为主，兼顾防洪、养殖的小(一)型水库。黄茅水库建成于1959年1月。工程从动工兴建至今已有60多年，黄茅水库枢纽工程由大坝、溢洪道、输水隧洞等组成。大坝为均质土坝，最大坝高13.50m,坝顶长66m,坝项高程为61.00m,坝项宽度为5m。溢洪道布置于水库大坝右边，开挖山体而成，溢洪道为开敞式宽顶堰，宽2X1.5m,最大泄量17.7m3s,堰顶高程56.00m。输水隧洞洞线于大坝的左坝肩山体内，隧洞断面为直墙圆拱式，设计为无压隧洞，隧洞长m,进口高程为48.72m,设计引用流量为17.7m3so黄茅水库大坝按30年一遇洪水标准设计,300年一遇洪水标准校核,设计洪水位59.99m,相应下泄最大流量为17.7m3s;校核洪水位为60.72m,相应下泄最大流量17.7m3s。黄茅水库防洪影响下游人口3435人，0.5公里内有睦象村委，0.5公里内有黄茅村，崩辣，罗古.睦象1公里内有一条三级公路。二、调度条件与依据(一)水库安全运用条件1 .水工建筑物安全运用条件黄茅水库为小(二)型水库，枢纽工程主要建筑物有大坝、溢洪道、放水隧洞。设计标准为30年一遇，校核为300年一遇，消能防冲按20年一遇设计。(1)大坝采用粘土心墙坝，主要特征参数见表2-1。表2-1大坝主要特性表序号名称单位原设计加固后备注1坝型m均质土坝均质土坝2坝顶高程m61.003最大坝高m13.54坝顶宽度m4.05坝顶长度m666防浪墙高m7坝基防渗型式m载水墙载水墙(2)泄洪建筑物为岸坡式溢洪道，溢洪道采用开敞式宽顶堰，布置于库尾处，无闸门控制,主要特征参数见表2-2o表2-2泄水建筑物特性序号名称单位原设计除险加固后备注1堰型宽度堰岸坡式岸坡式2堰顶高程m56.003堰宽m2X1.54最大泄流能力m3s17.75消能方式底流消能底流消能(3)输水设施布置于左岸，分为闸门输水涵洞，最大过水能力m3s,主要特征参数见表2-3O表2-3输水设施筑物特性序号名称单位原设计除险加固后备注1输水型式梯级闸门圆形无压涵管无压隧洞2进口底部高程m48.723断面尺寸m半径0.54最大过流能力m3s17.75闸门型式梯级锥形碎塞平板铸铁闸门6启闭型式人工t螺杆启闭手电两用2 .工程安全监测与巡视检查要求(I)黄茅水库工程安全监测与巡视检查范围包括大坝、泄洪建筑物以及下游近坝区河床、岸坡等。并根据有关规定进行对建筑物沉陷、位移、渗流等观测。(2)巡视检查的分类包括日常巡视检查、年度巡视检查和特殊情况下的巡视检查，日常巡视检查每天不少于一次，汛期增加；年度巡视检查每年应进行12次以上，在汛前、汛后及高水位时，按规定的项目进行全面的巡视检查。在坝区发生地震或遭受大洪水以及发生其他特殊情况时应立即进行巡视检查。(3)在检查过程中发现异常情况和不安全因素时，如发现大坝渗流、沉陷，大坝附近有滑坡征兆或其他异常情况，滑坡体呈异常变化时，应及向灵山县水利局、及主管部门等有关单位汇报，并做好记录。(4)大坝安全监测观测时间应相对固定，以保证观测资料的连续性、科学性，及时填报有关表格；对发现的异常现象应及时上报，并密切监视其变化情况；不得出现漏测、错测现象，不得擦改原始数据。4.当水库调度任务、运行条件、调度方式、工程安全状况等发生重大变化，应根据审批意见对本方案调度条件进行修订。(二)基本资料1 .黄茅水库调度运用主要参数采用的高程系统均为假设高程系统。2 .黄茅水库调度运用主要参数以水库除险加固工程初步设计报告为基本依据，见表2-4。表2-4名称 校核洪水位 设计洪水位 正常蓄水位 死水位 总库容 调洪库容 兴利库容 死库容单位mm，万m3 :万m3万m3万m3黄茅水库调度运用主要参数表数值60.72 59.99 58.20 48.72 50备注P=0.2% P=2%1733O正常蓄水位校核洪水位设计灌溉面积0.08万亩，实际灌面0.03万亩3.水库调度运用参数和指标(1)防洪水库设计洪水标准为30年一遇(P=2%),300年一遇(P=0.2%)洪水校核，消能防冲洪水标准为20年(P=5%)一遇。水库设计无下游防洪任务，且水库无闸门控制，无法控制水库下泄流量，也无法负担下游防洪任务。汛限水位58.0Om(根据灵山县防指当年下达汛期控运计划相应调整（2）灌溉黄茅水库灌区设计灌溉面积0.08万亩，实际灌溉面积为0.03万亩，主要担负下游黄茅.崩辣.罗古.睦象等村屯的农业灌溉。设计保证率为。（3）水文气象根据灵山县气象站观测资料，多年平均年降雨量为mm,最大为mm（*年），最小为mm（*年）。黄茅水库多年平均入库流量m3s,年径流量万m3。（安实际写）库区分布有1个水位雨量自动测报点、I个人工观测水位站，水位雨量自动测报点设在坝首，人工观测水位站位于放水塔外侧。（4）库容曲线黄茅水库库容曲线见附录1（5）枢纽泄流能力黄茅水库溢洪道型式为开敞式宽顶堰，无闸门，堰顶高程58.20m。泄流能力见附表D-I。（6）下游社会经济情况水库下游两岸自上而下依次分布有黄茅村、罗古村、崩辣村,睦象村等4个村，856户，3435人，农田956亩。（7）工程运用历史最高水位历史最高水位m（发生日期*年*月*日），历史最低水位m（发生日期*年*月*日）。（安实际写）（9）防洪非工程措施库区设有1个水位雨量自动测报点、1个人工观测水位站，均运行正常；编制有水库防洪抢险应急预案、水库大坝安全管理应急预案,水库防洪抢险应急预案严格执行一年一修编,并在汛前完成预案批复。（H）水文气象情报与预报1 .黄茅水库库区分布有1个水位雨量自动测报点、1个人工观测水位站。水库运行管理单位或其主管部门应建立完善水情预报系统，充分利用水雨情自动测报系统和当地水文气象部门发布的预报及时了解流域水文气象状况。2 .充分利用多种水文气象信息，进行降雨量和入库洪水预报，作为调度运行和编制调度计划的参考依据。3 .结合水库运行管理现状，洪水预测预报采用简易方法，自动计算表格计算入库洪水总量、水库最大泄流量、最高洪水位。W=OJaPf式中wf-入库洪水总量（万m3）；0.1单位换算系数；a一径流系数；P一某一场暴雨降雨量预测；F一水库集雨面积（平方公里）。三、防洪调度（一）调度任务与原则1 .黄茅水库防洪调度任务和原则是根据水库安全标准、防洪调度方式及各特征水位对入库洪水进行调蓄，保障大坝安全。遇超标准洪水，应保障大坝安全，并尽量减轻下游的洪水灾害,2 .黄茅水库的防洪特征指标见表3-1,本表中的特征指标是防洪调度的依据。表3-1黄茅水库防洪特征指标表（安实际写）序号项目单位指标备注1坝顶高程m61.002大坝校核洪水时最大泄量17.7m3s频率%校核洪水位60.72m3大坝设计洪水时最大泄量17.7m3s频率%设计洪水位59.99m4正常蓄水位相应泄流能力17.7m3s正常蓄水位58.2Om（二）防洪调度方式1.当预计库水位将超过58.00m时,水库按防洪调度方式运用。2.水库防洪调度方式为敞泄，泄洪设施为无闸门控制溢洪道，库水位上升至58.0Om时,溢洪道自由溢流。3 .当根据预测洪水水库将要泄洪时，水库工程管理所应做好预警工作，并报灵山县防汛抗旱指挥部或佛子镇防汛抗旱指挥组，通知下游受威胁的村庄和相关单位，做好撤离准备。4 .在防洪调度过程中，严格执行调度运用方案和上级防指指令，在遇降雨与方案计算条件不一致情况下，及时采集和掌握分析流域内降雨情况，向上级防指提出临时调度方案，经批准后执行。（H）超标准洪水应对措施1 .当水库水位预计将要超过大坝校核洪水位，或预报水库所在流域内可能发生超标准洪水，要做好洪水调度，防止洪水漫顶，应力保大坝安全，采取以下应急措施：（1）利用已有放水建筑物泄洪，必要时将水库的放水建筑物部分打开，尽快降低库水位。（2）加高加固大坝防浪墙或抢筑子塘。（3）加强对大坝的巡视检查。应立即按照黄茅水库防洪抢险应急预案中险情抢护相关方案采取措施。2 .水库遭遇超标准洪水时，应及时通知下游和库区尽早完成人员转移工作，努力减小洪水对下游和库区造成的灾害或不利影响;有组织地做好事故抢险工作，降低事故造成的损失。四、灌溉调度（一）调度任务与原则1.水库供水调度的任务是合理调配入库水量和灌区径流，保证某灌区需水。3 .水库按某灌区需水确定供水。即在充分动用当地径流的情况下，不足水量由水库供水补足。（二）调度方式1 .当库水位位于正常蓄水位与死水位之间时，按灌区用水需求供水。2 .丰水年和丰水期的调度运用，应及时加大用水，减免弃水，扩大水资源的利用率。3 .遇特枯水年，库水位降至死水位时，若需水大于来水时，按来水供水；若需水小于来水时，按需水供水.五、水库调度管理（一）水库调度责任部门及相应职责权限1 .黄茅水库主管部门为灵山县水利局；调度单位为灵山县水利局和灵山县防汛抗旱指挥部；灵山县佛子镇水利水土管理站是黄茅水库的运行管理单位。2 .库水位低于汛期限制水位时，由水库运行管理单位提出调度方案，报灵山县防汛抗旱指挥部批准执行；库水位高于汛期限制水位时防洪调度由水库运行管理单位提出调度方案，经灵山县防汛抗旱指挥部批准执行。水库需要泄洪时，由灵山县防汛抗旱指挥部提前3小时以上通知下游有关乡镇做好防汛准备和安全转移工作。水库正常供水调度权限属灵山县佛子镇水利水土管理站,特大干旱调度由灵山县佛子镇水利水土管理站拟定具体抗旱调度方案，报灵山县防汛抗旱指挥部批准后执行。3 .水库调度单位负责组织制定水库调度运用计划，并及时下达水库调度指令（分防汛调度指令和水量调度指令)；运行管理单位负责水库的水文气象情报及预报、编制水库调度运用计划及实时调度方案，并按照水库调度指令进行调度。调度单位对调度指令的执行结果负责，运行管理单位对枢纽建筑物的安全运行负责。)(二)水库调度工作制度1 .应严格执行调度运用、巡视检查、维修养护、防汛抢险、技术档案等管理制度。2 .水库日常巡视检查重点是：水库水位、渗流和主要建筑物工况等，做好工程安全检查记录、分析、报告和存档等工作。3 .应按照有关规定组织某水库开展维修养护，对大坝、溢洪道、引水隧洞及启闭设备、备用电源等加强检查维护，对影响大坝安全的白蚁危害等安全隐患及时进行处理。4 .汛期要执行24小时值班制度，值班人员应做到：(I)每天定时观测水库水位、下游水位，并计算出库流量、入库流量。(2)做好水情自动测报系统运行情况记录。(3)完成当日工作记录(包巡查记录)。(4)做好调洪演算和水库调节方案，为上级部门提供决策依据。(5)当班时接到上级的指示、要求以及处理的结果都必须做好记录。(6)处理当班有关的其他水库调度事务。5 .灌溉需水由灵山县佛子镇水利水土管理站，按要求开闸放水。在灌水过程中，灵山县佛子镇水利水土管理站可根据当时天气情况与用水单位协商改变放水流量。6 .每年12月进行当年水库调度总结，于次年2月前上报有关部门。总结内容应包括：(1)当年雨情、水情、工情实况及分析。(2)气象、水文预报成果分析。(3)主要洪水过程及调度情况。(4)主要调度过程与调度措施。(5)调度计划的实施情况。(6)调度效果分析，包括防洪效益、生态效益及其他社会效益等分析。(7)水库调度中存在的问题，并针对问题提出水库调度建议。7 .执行水库调度运用技术档案制度。水文数据、气象水位预报成果、调度方案计算成果、上级调度决策文件、调度运用实况数据等，应及时整理归档。(H)应急调度1 .当水库突发超标准洪水、工程隐患、地震灾害、地质灾害、溃坝、水质污染、战争或恐怖袭击等因素导致的水库重大安全事件时，应启动水库大坝安全管理应急预案，进行应急调度。2 .当工程发生下述重大险情时，应采取措施，降低水库水位，启动水库大坝安全管理应急预案。(1)当大坝出现严重的坝体裂缝、滑坡、坍塌、管涌以及漏水、大面积散浸、集中渗流、缺口等可能导致溃坝的险情；(2)当溢洪道、输水洞出现严重的接触渗漏、大量漏水、水质浑浊，或结构断裂、底板拱起、边墙或岸坡崩塌等，可能导致溃坝或洪水无法控制下泄的险情；(3)当引水洞闸门卡阻、启闭设备失灵等，无法及时排除隐患可能危及大坝安全的险情;(4)地震、战争或恐怖事件等突发事件可能危及大坝安全的险情。3 .当水库所在流域发生超校核洪水标准(300年一遇洪水)的相应洪水时，启动防洪预案，进行保坝应急处理。4 .当流域出现极端干旱，且库水位达死水位(48.72m)时，仅限于人、畜饮水供应。5 .当水库上游或库区发生突发性污染事件，库水受到污染，应采取紧急措施，阻止污染团推移或扩散。附录1库容曲线附录1库容曲线（即水位及库容表）水库库容曲线水位库容（万m3）
