师大新校区110楼砌筑工程施工方案.doc

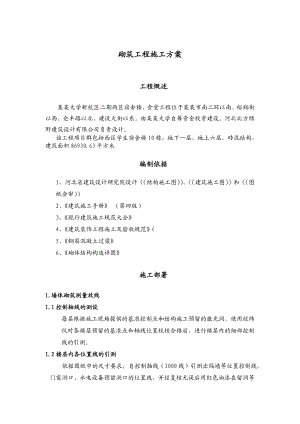

砌筑工程施工方案 工程慨述某某大学新校区二期西区宿舍楼、食堂工程位于某某市南二环以南、裕翔街以西、仓丰路以北、建设大街以东。由某某大学自筹资金投资建设。河北北方绿野建筑设计有限公司负责设计。该工程项目群包括西区学生宿舍楼10栋，地下一层，地上六层，砖混结构，建筑面积86930.63平方米 编制依据1、河北省建筑设计研究院设计结构施工图、建筑施工图和图纸会审2、建筑施工手册 （第四版）3、现行建筑施工规范大全4、建筑装饰工程施工及验收规范（5、钢筋混凝土过梁6、砌体结构构造详图 施工部署1.墙体砌筑测量放线1.1控制轴线的测设每层根据施工现场提供的基准控制点和结构施工预留的激光洞，使用经纬仪对各楼层预留的基准点和轴线位置校核合格后，进行楼层内的细部控制线的引测。1.2楼层内各位置线的引测 依据图纸中的尺寸要求，自控制轴线（1000线）引测出隔墙等位置控制线，门窗洞口、水电设备预留洞口的位置线，并经复核无误后用红色油漆在留洞等位置斜对角描出三角控制标志，以防破坏。水电设备的预留洞口，控制线测设完成后应经各专业人员复核后方可施工。1.3高程控制线引测依据结构施工时留设的标高控制点，并校核合格后，采用50米钢卷尺竖向传递，每层必须经交圈闭合检查，误差不超过5mm.交圈利用水准仪测放出建筑50cm线，作为各楼层的标高控制线。2. 墙体砌筑顺序 墙体一次砌至梁底或板底,预留出洞口待机电管线安装完毕后封砌；材料准备及材料要求：2.1.1砖的品种：外形尺寸240×115×53的粘士页岩砖,用于墙体构造要求。砖的品种、规格、强度等级必须符合设计要求，规格一致。并有出厂证明、实验报告单。2.1.2 +0.000以下采用MU10烧结普通页岩砖，M10水泥砂浆 +0.000至三层采用MU10烧结多孔页岩砖，M10混合砂浆 四层及以上采用MU10烧结多孔页岩砖，M7.5混合砂浆 （注1.本工程砌体材料烧结多孔页岩砖要求空洞率不小于25%，不大于30% 2.施工图中注明为配筋墙体的砖块采用烧结普通页岩砖）2.1.3 水泥的品种：采用32.5#普通硅酸盐水泥或矿渣硅酸盐水泥，并有出厂证明、实验报告。2.1.4砂：采用中砂。砂浆的砂子含泥量小于5%，使用前用5mm孔径的筛子过筛，不得含草根等杂物；2.1.5掺合料:砂浆外加剂。2.1.6其它材料：拉结钢筋、预埋件、木砖等，提前作好防腐处理。3.主要机具 搅拌机、手推车、磅秤、外用电梯、砖笼、胶皮管、筛子、大铲、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、砖夹子、扫帚、切割机、电锤等；4.作业条件4.1弹好墙身线、轴线，根据现场砖的实际规格尺寸，再弹出门窗洞口位置线，经验线符合设计图纸的尺寸要求，办完预检手续；4.2立皮数杆：用30mm×40mm木料制作，皮数杆上门窗洞口、木砖、拉接筋、圈梁、过梁的尺寸标高。按标高立好皮数杆，转角处距墙皮或墙角50mm设置皮数杆。皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。4.3根据最下面第一皮砖的标高，拉通线检查，如水平缝厚度超过20mm，用细石砼找平，不得用水泥砂浆找平或砍砖包合子找平。4.4砂浆由实验做好试配，准备好试模。5.操作工艺5.1工艺流程：5.2墙体放线：砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。5.3拌制砌筑砂浆：砂浆现场采用1台砂浆搅拌机拌合，其容量200L。5.4砂浆配合比用重量比，计量精度为，水泥±2%，砂掺合料±5%。5.5 砂浆的抽样频率应符合下列规定：每一工作班每台搅拌机取样不得少于一组；每一楼层的每一分项工程取样不得少于一组；每一楼层或250m3砌体中同强度等级和品种的砂浆取样不得少于一组；每组6块，砂浆材料、配比变动时，应重新制作试块。5.6 搅拌机投料顺序：砂 -水泥-掺合料-水。即搅拌砂浆时水泥砂浆时，先将砂及水泥投入，搅拌均匀后，再加入水搅拌均匀。搅拌混合砂浆时，先将砂及水泥投入，搅拌均匀后，再投入掺和料加入水搅拌均匀。水泥砂浆和水泥混合砂浆搅拌时间不得少于2min，砂浆随拌随用，水泥砂浆在拌成后3h内使用完毕，水泥混合砂浆在拌成后4h内使用完毕，严禁使用过夜砂浆。5.7砌块排列上、下皮应错缝搭砌，搭砌长度为砌块的1/2，且不得小于砌块高度的1/3，也不应小于150mm，如果搭错缝长度满足不了规定的搭接要求，应根据砌体构造设计规定采取压砌钢筋网片的措施。5.8外墙转角及纵横墙交接处，应将砌块分皮咬槎，交错搭砌。5.9砌块就位与较正：粘土砖砌块砌筑前一天进行浇水湿润，冲去浮尘，清除砌块表面的杂物后方可吊、运就位。砌筑就位应先远后近、先下后上、先外后内；每层开始时，应从转角处或定位砌块处开始；应吊砌一皮、校正一皮，皮皮拉线控制砌体标高和墙面平整度。6.混凝土砌体6.1墙体拉结筋的位置6.1.1水平拉接在砌筑墙体与砼柱,墙构造柱交接处预留墙体拉接筋 ,三层以下拉接筋的设置间隔为400mm，三层以上拉结筋的间距间隔为500mm,并伸至构造柱两侧洞口边.标高由楼层在层面0.5m起至柱顶止,拉接筋规格及数量26。.6.2墙体底部处理墙体底部先砌四皮红砖，再进行墙体砌筑。凡是公共卫生间与宿舍相邻的隔墙均在楼地面以上500mm范围内做240mm厚混凝土墙。6.3构造柱、圈梁、过梁、压顶；6.3.1构造柱构造柱在墙长大于层高二倍及纵横墙交接处设置。构造柱断面宽同墙厚，砼用C25，高、配筋见施工图纸。在砌砖前,先根据设计图纸将构造柱位置及墙体位置进行弹线。砌砖墙时与构造柱联结处砌成马牙槎,每一个马槎沿高度方向的尺寸不宜起过300mm。6.3.2圈梁圈梁在门洞口截断时，应在洞口上部或下部增设相同截面的附加圈梁，搭接长度不应小于其垂直高度的二倍，且不小于1m。所有承重墙均设圈梁，圈梁截面及配筋见节点配筋详图。6.3.3过梁过梁选自钢筋混凝土过梁（02G05），预制过梁遇梁、柱、板时改现浇。承重墙上的过梁跨度大于2M时其每侧支撑长度不小于370mm6.4门洞两侧处理构造柱边距墙垛边不大于120mm时，用素混凝土补齐。质量保证措施1作好技术交底，严格按照设计图纸、施工方案、国家行业标准及相关规范要求进行施工, 对施工中不符合方案要求的要立刻进行整改；2砌筑材料、砌筑砂浆符合施工方案、设计图纸要求及相关规范要求,有相应的产品合格证、检验报告及复验报告，各种资料齐全；3每个楼层相同配比砂浆均需做砂浆取样试验；4 为确保灰缝大小均匀，立皮数杆时要保证高度一致，盘角时的灰缝要掌握均匀，砌砖时小线拉紧，防止一层线松，一层线紧。5设置专人负责砌筑工程质量，施工中做好自检。6不得使用过期水泥，计量要准确，保证砂浆的搅拌时间，砂浆试块的制作、养护、试压应符合有关规定；7为确保拉接筋位置，应预先计算砖行模数、位置、标高控制线，不得将拉接筋弯折使用。附1: 砖砌体允许偏差项目：项次项 目允许偏差(mm)检查方法1轴线位置偏移10用经纬仪或拉尺和尺量检查2基础顶面和楼面标高±15用水准仪和尺量检查3垂直度每 层5用2m托线板检查全高10m10用经纬仪或吊线和尺量检查10m204表面平整度混水墙、柱8用2m靠尺和楔形塞尺检查5水平灰缝平直度混水墙10用10m拉线和尺量检查6水平灰缝厚度（10皮砖累计数）±8与皮数杆比较，尺量检查7门窗洞口（后塞口）宽度±5吊线和尺量检查以底层第一皮砖为准门口高度±15 -5尺量检查8预留构造柱截面（宽度、深度）±10尺量检查9外墙上下窗口偏移20用经纬仪或吊线检查以底层窗口为准附2: 加气混凝土砌体一般尺寸允许偏差项目：项次项目允许偏差（mm）抽检方法1轴线位移10尺量检查2垂直度小于或等于3m5用2m托线板或吊线、尺检查大于3m103门窗洞口高、宽（后塞口）±5用尺检查4表面平整度8用2m靠尺和楔形塞尺检查5外墙上下窗口偏移20用经纬仪或吊线检查6水平灰缝157竖向灰缝20附3: 构造柱尺寸允许偏差项目：项次项目允许偏差（mm）抽检方法1柱中心线位置10用经纬仪和尺量检查2柱层间错位8用经纬仪和尺量检查3柱垂直度每 层1用经纬仪、吊线和和尺量检查，或用其他测量仪器检查全10m15高>10m20安全保证措施1安全管理方针：安全管理方针是“安全第一、预防为主”。2安全组织保证体系：以项目经理为首，由现场经理、安全总监、工长、各专业分公司等各方面的管理人员组成安全保证体系。3安全管理制度3.1安全技术交底制：根据安全措施要求和现场实际情况，各级管理人员需亲自逐级进行书面交底；3.2外脚手架、垂直运输井架等大中型机械设备安装实行验收制，凡不经验收的一律不得投入使用；3.3管理人员和特种作业人员实行年审制，每年由公司统一组织进行，加强施工管理人员的安全考核，增强安全意识，避免违章指挥；3.4实行安全生产奖罚制与事故报告制；3.5危急情况停工制；一旦出现危及职工生命财产安全险情，要立即停工，同时即刻报告公司，及时采取措施排除险情；3.6持证上岗制；特殊工种必需持有上岗操作证，严禁无证操作。4安全管理工作4.1项目经理部负责整个现场的安全生产工作，严格遵照施工组织设计和施工技术措施规定的有关安全措施组织施工；4.2项目部要检查分包方、专业分公司，认真做好分部分项工程安全技术书面交底工作，被交底人要签字认可；4.3在施工过程中对薄弱部位、环节要予以重点控制，从设备进场检验、安装及日常操作要严加控制与监督。凡设备性能不符全安全要求的一律不准使用；4.4防护设备的变动必须经项目经理部安全总监批准，变动后要有相应有效的防护措施，作业完后按原标准恢复，所有书面资料由经理部安全总监保管；4.5对安全生产设施进行必要的、合理的投入。重要劳动防护用品必须购买定点厂家的认定产品。4.6分析安全难点，确定安全管理难点。在每个大的施工阶段开始之前，分析该阶段的施工条件、施工特点、施工方法，预测施工安全难点和事故隐患，确定管理点和预控措施。在结构施工阶段，安全难点集中在：4.6.1高空施工防坠落，立体交叉施工防物体打击；4.6.2制订施工现场安全防护基本标准。制订施工现场安全防护基本标准，如：基坑防护标准；脚手架搭设及使用防护标准；各类洞口及临边地带的防护标准；施工临时用电安全防护标准；各类施工机械和设备的安全防护标准；施工现场消防工作管理标准等。5安全技术措施5.1操作前进行安全检查，现场操作环境、安全措施和防护用品及机具符合要求后方可施工；5.2砌筑墙体时应搭设脚手架，墙体高度超过4m时脚手架必须支搭安全网；5.3脚手架上堆砖高度不得超过3皮侧砖，同一块脚手板上操作人员不得超过二人；5.4在楼层施工时，堆放机具不得超过使用荷载，每楼层堆置的砌块高度不能超过1米；5.5施工中不得踩踏砌体；5.6使用井架运载砌块时不得超载；5.7砌块运输车辆水平运输两车前后距离不得小于2米；5.8人工上下传递砌块时，应搭设递砖架子，架子的站人板宽应不得小于60cm；5.9不得在超过下胸部以上的墙体进行砌筑；5.10在砌块砌体上不得吊挂重物，也不宜作为其它临时施工设施、支撑的支承点；成品保护措施1砂浆稠度应适宜,砌墙时应避免砂浆溅脏墙面。2其他工种操作时,应避免碰撞已砌墙体。3墙体预埋件应注意保护,不得任意拆改和损坏。4在砼构造柱、圈梁浇筑混凝土时周围应进行遮盖,保持墙面清洁。5砌块在装运过程中,应轻装轻放,算出各房间的用量,按用量分别码放整齐。6搭拆脚手架时不要碰坏已砌墙体门窗口角。7及时清理落地砂浆,以免与地面黏结,影响下道工序施工。8墙体拉接筋、抗震构造柱钢筋及各种预埋件，暖卫、电气管线等，均应注意保护，不得任意拆改或损坏。
