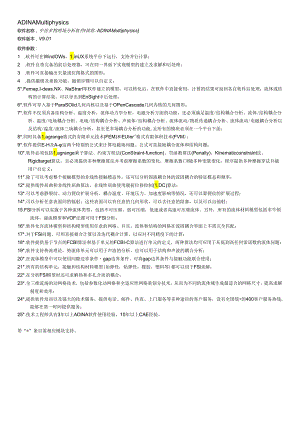

ADINA软件技术参数.docx

ADINAMultiphysics软件名称，中仿多物理场分析软件I简称:ADINAMultiphysics软件版本，V9.01软件参数：1 .软件可在WindOWs、1.inUX系统平台下运行，支持并行计算；2 .软件自带完备的前后处理器，可在同一界面下实现模型的建立及求解和后处理：3 .软件可直接输出矢量或位图格式的图形；4 .提供撤销及重做功能，撤销步骤可以自定义；5*.Femap,I-deas.NX、NaStrarl等软件建立的模型，可以转化后，在软件中直接使用，计算的结果可返回各自软件后处理；流体或结构的计算结果，可以导出到EnSight中后处理：6*.软件可导入基于ParaSOlid几何内核以及基于OPenCascade几何内核的几何图形；7*.软件不仅须具备结构分析、温度分析，流体动力学分析，电磁分析方面的功能，还必须满足温度/结构耦合分析、流体/结构耦合分析、温度/电场耦合分析、电场/结构耦合分析、声流体/结构耦合分析、流体流动/物质传递耦合分析、流体流动/电磁耦合分析以及结构/温度/流体三场耦合分析，甚至更多场耦合分析的功能,且所有的模块必须在一个平台下面；8*.同时具备1.agrange格式的有限单元技术(FEM)和EUIer"格式有限体积技术(FVM)；9*.软件提供E-H及A-这两个特别的公式来计算电磁场问题。公式可直接地耦合流体和结构问题；10*.软件必须包括1.agrange乘子算法、约束方程法(ConStraint-function)、罚函数算法(Penalty)、Kinematicconstraint法、Rigidtarget算法，且必须提供多种摩擦算法并考虑摩擦系数的变化，摩擦系数口I随多种变量变化：程序提供多种摩擦穿法并能用户自定义；11*.除了可以考虑整个接触模型的非线性接触模态外，还可以分析固液耦合体的流固耦合的特征模态和频率；12*.提供线性屈曲和非线性屈曲算法，非线性屈曲使用载荷位移控制(1.DC)算法；13*.可以考虑静裂纹、动力裂纹扩展分析、耦合温度、环境压力、加速度影响等情况，还可以算裂纹的扩展过程；14*.可以分析任意表面间的辐射；这些表面可以有任意的几何形状，可以含任意的阻塞，以及可以自福射；15.FSI分析可以实施于各种流体类型，包括不可压缩，弱可压缩，低速或者高速可压缩流体。另外，所有的流体材料模型包括非牛顿流体，湍流模型和VOF法都可用于FSI分析；16*.软件允许流体模型和结构模型使用任意的网格。并且，流体和结构的网格在流固耦合界面上不需完全匹配；17*.对于FSl问题，可用直接相合计算以及迭代耦合计算，以应对不同精度下的计算；18*.软件提供基于节点的FCBI算法和基于单元的FCBI-C算法进行单元的定义，两种算法均可应用于从低到高任何雷诺数的流体问题；19*,软件支持势流理论，势流体单元可以用于声波的分析，也可以用于结构和声波的耦合分析；20*.在流体模型中可以使用间隙边界条件gap边界条件。可将gap边界条件与接触功能联合使用；21*.所有的结构单元，接触和结构材料模型(如弹性，粘弹性，橡胶，塑料等)都可以用于FSl求解；22*.在分析FSl模型时还可求解热和多孔介质的耦合；23*.全三维流场的动网格技术，包括参数化动网格和全适应性网格重划分技术，从而为不同的流体域生成最适合的网格尺寸，提高求解精度和效率；24*,提供软件培训以及强大的技术服务，提供电话、邮件、传真、上门服务等多种途径的客户服务，设有全国统的400客户服务热线，能够在第一时间提供服务：25*.技术工程师具有3年以上ADlNA软件使用经验，10年以上CAE经验。带“*”条目需相应模块支持。
