    蒸汽吹灰系统使用说明书.docx

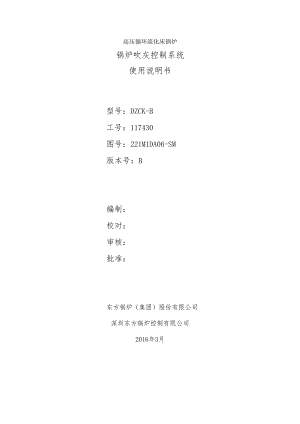

    高压循环流化床锅炉锅炉吹灰控制系统使用说明书型号:DZCK-B工号:117430图号:221M1DA06-SM版本号:B编制:校对:审核:批准:东方锅炉(集团)股份有限公司深圳东方锅炉控制有限公司2016年3月QNTRQ1.聿霜至制锅炉吹灰控制系统使用说明书221M1DA06-SM版本号:B第2页共14页版本清单页码版本0ABCD12016-322016-332016-342016-352016-362016-372016-382016-392016-3102016-3112016-3122016-3132016-3142016-3聿霜至制锅炉吹灰控制系统使用说明书221M1DA06-SM版本号:B第3页共14页一、控制设备:4二、系统构成5三、控制原理6四、操作说明:9五、故障处理12六、注意事项及日常维护14聿霜至制锅炉吹灰控制系统使用说明书221M1DA06-SM版本号:B第4页共14页一、控制设备:DZCK-B型锅炉吹灰控制动力柜是深圳东方锅炉控制有限公司设计制造的,适用于高压循环流化床锅炉锅炉,完成对锅炉本体所有蒸汽吹灰器及吹灰蒸汽管路阀门的控制,提高锅炉的运行效率。本说明书适用于晋能离石项目高压循环流化床锅炉锅炉吹灰系统。根据锅炉性能设计要求,在锅炉本体和空预器部位共布置有34台吹灰器,有长(半)伸缩式吹灰器16台,编号为H1.H1.8,HRHR8,1.1.8,RR8o长(半)伸缩吹灰器的动力回路和控制回路分别在+2柜中,2台空预器吹灰器AHl和AH2布置在+2柜中。管路系统有主蒸汽进汽阀MSV,辅助蒸汽ASV,疏水阀DVI、DV2、DV3o其动力回路和控制回路在+1动力柜中。减压站布置有气动调节阀PRV、压力变送器PT、左侧流量装置F1.、右侧流量装置FR、空预器流量测量装置FAH、吹灰蒸汽压力低信号、疏水站测温热电阻RT1、RT2、RT3等等。气动调节阀状态及控制信号、压力变送器、疏水站温度、流量信号直接进入DCS,不再由吹灰动力柜中转。具体信号详见221MIDAo6-03第13页。本装置共2只动力柜,留有与DCS接口,以干接点形式接受DCS控制指令,提供给DCS吹灰器及管路阀门的状态信号。完成对所有吹灰器和管路阀门的控制及监视。聿霜至制锅炉吹灰控制系统使用说明书221M1DA06-SM版本号:B第5页共14页二、系统构成系统由2只动力柜构成:+1动力柜布置以下被控设备的动力回路和控制回路:(1) 吹灰管路上主蒸汽进汽阀MSV、ASV.疏水阀DVI、DV2、DV3、的动力回路。(2) 柜内还布置以下动力电源开关和控制电源开关。总动力电源开关(断路器+1-QF1、+1-QF2、+1-QF3);总控制电源开关(断路器+1-QF4);阀门动力电源开关(+1-QF3/MSV、+1-QF3/ASV、+1-QF3DV1.+1-QF3/DV2、+l-QF3DV3)o(3) 预留与DCS的接口。(4) 左侧半(长)伸缩吹灰器H1.1、H1.2、H1.3、H1.4、H1.5、H1.6、H1.7、H1.8、1.1.1.2、1.3、1.4、1.5、1.6、1.7、1.8的动力回路和控制回路。(1)柜内还布置以下动力电源开关和控制电源开关:左侧长伸缩吹灰器动力电源开关(+1-QF3/K1.),控制电源开关(+1-QF4K1.);左侧半伸缩吹灰器动力电源开关(+l-QF3E1.)o(2)预留与DCS的接口。+2动力柜布置以下被控设备的动力回路和控制回路:(1)右侧长(半)伸缩吹灰器HR1、HR2、HR3、HR4、HR5、HR6、HR7、RI、R2、R3、R4、R5、R6、R7、R8的动力回路和控制回路。聿霜至制锅炉吹灰控制系统使用说明书221M1DA06-SM版本号:B第6页共14页(2)柜内还布置以下动力电源开关和控制电源开关:右侧长伸缩吹灰器动力电源开关(+2-QF3/KR),控制电源开关(+2-QF4KR);右侧半伸缩吹灰器动力电源开关(+2-QF3HR),空预器吹灰器动力电源开关+2-QF3/AH和控制电源开关(+2-QF4AH)o(3)预留与DCS的接口。三、控制原理1. 概述在正常情况下,当锅炉需要通过吹灰器清洁锅炉受热面上的积灰时,可在DCS发出启动吹灰系统指令,通过本吹灰系统动力柜来进行对吹灰管路系统和所有吹灰器的操作。在锅炉MFT出现时,不能进行吹灰操作,正在工作的吹灰器都将自动退回,控制系统将关闭吹灰管路系统上的进汽阀,结束吹灰流程。根据吹灰器布置的位置,首先将吹灰器分为两大组:炉左侧组和炉右侧组。再根据吹灰器的类型分为2组:长伸缩吹灰器组H和半伸缩吹灰器组。在正常情况下,整个系统允许处于对应位置的左右墙两组中的两只吹灰器同时工作,如布置在左侧的1.l吹灰器和布置在右侧的Rl同时工作(小行程吹灰器均单吹)。锅炉及吹灰系统本身禁止多于2只的吹灰器同时工作,这是因为,吹灰蒸汽管路系统难以提供多只吹灰器同时工作所需蒸汽量,且对锅炉燃烧也可能带来影响。聿霜至制锅炉吹灰控制系统使用说明书221M1DA06-SM版本号:B第7页共14页2. 系统工作原理3. 1初始条件在吹灰系统投入运行前,吹灰系统需要满足的初始条件是:主汽阀已关到位,疏水阀全开到位,所有吹灰器在原位,所有阀门无故障(空气开关合上),所有吹灰器组无故障(空气开关合上)。4. 2吹灰蒸汽温度的控制吹灰蒸汽温度调节针对吹灰蒸汽的温度,本系统采用测温热电阻(控制)。即DCS采集疏水阀处的温度值,当温度250°C,即认为该疏水管路的暖管过程结束(该管路的吹灰蒸汽温度满足吹灰的要求)0DCS就输出信号去关闭该疏水阀。2.3主汽阀的控制主汽阀在系统处于“运行”状态下时,负荷230%MCR时才能开启。正常情况下,主汽阀需要在所有吹灰器在原位的情况下才能关闭。在系统处于“调试”状杰下时,主汽阀可以手动开启或关闭。5. 4疏水阀的控制疏水阀在系统处于“运行”状态下时,只有在对应的温度250。C时,或吹灰蒸汽管路已经历了较长时间(主汽阀开到位后58分钟)的暖管过程后才能关闭。正常情况下,疏水阀需要在主汽阀已关到位后才能开启。在系统处于“调试”状杰下时,疏水阀可以手动开启或关闭。聿霜至制锅炉吹灰控制系统使用说明书221M1DA06-SM版本号:B第8页共14页2. 5辅汽阀的控制辅汽阀在系统处于“运行”状态下时,只有在主汽阀已关到位,负荷<30%MCR时才能开启。在系统处于“调试”状态下时,辅汽阀可以手动开启或关闭。3. 6长(半)伸缩式的控制在系统处于“运行”状态下时,只有在锅炉负荷230%MCR时,长(半)伸缩式吹灰器才能投入运行。DCS采集每个吹灰器的“在原位”信号和每个吹灰器组的“吹灰器在进”、“吹灰器在退”信号,输出指令为每组一个“退吹灰器”指令,每个吹灰器一个“启动吹灰器”指令。在电源正常,系统允许的情况下,DCS输出“启动吹灰器”指令(5秒脉冲)使吹灰器前进;在吹灰器“进到位”时,电器硬件回路使吹灰器后退,在吹灰器退到位时,这个吹灰器的运行过程结束,DCS自动跳转到下一个需要运行的吹灰器。在系统允许吹灰器就地操作,且本侧没有其他吹灰器运行的情况下,在就地按下启动吹灰器按钮,则由电器硬件回路完成该吹灰器的操作。吹灰器在运行中的故障信号及处理: 在“启动吹灰器”指令发出5秒后,如果“在原位”信号仍然存在,则认为该吹灰器“伸出失败:此时DCS中断程序运行,并进行报警操作。 在DCS发出“启动吹灰器”指令350秒(此值可在现场根据具体情况进行调整)后,“吹灰器在退”信号还没有出现;或者是在“吹灰器在退”信号出现350秒(暂定)后,“在原位”信号还没有出现时,则认为该吹灰聿霜至制锅炉吹灰控制系统使用说明书221M1DA06-SM版本号:B第9页共14页器“吹灰器进退超时:此时DCS中断程序运行,并进行报警操作° 在DCS发出“启动吹灰器”指令25秒后到“吹灰器在退”信号出现330秒(暂定)之间的时间内,“吹灰蒸汽流量低”信号出现,则认为该侧“吹灰蒸汽流量低二此时,DCS发出“退吹灰器”指令,并进行报警操作。在系统处于“调试”状态下时,吹灰器可以手动启动或急退。四、操作说明:1.概述本套装置为吹灰动力控制装置,各被控设备的控制和监视都由DCS完成。各被控设备的控制回路接受DCS的干接点指令,完成对各被控设备的控制,并以干接点形式提供给DCS各被控设备的状态信号。操作步骤是:在检查接线无误后,首先合上动力电源总开关,控制电源总开关,再依次合上各分组动力电源开关,控制电源开关,信号电源开关。本装置各功能描述如下:接受“就地允许”指令(该指令为翻转信号),由本装置提供吹灰器就地手动操作电源。可在就地吹灰器本体启动单台吹灰器。接受“急退吹灰器”指令(2S脉冲),正在前进的所有吹灰器将及时退回。接受“吹灰器启动”指令(脉冲),单台吹灰器接受启动指令后,吹灰器将向炉内推进,直到吹灰器的后限位行程开关复位(闭合),依靠后限位开关维持回路的控制电源。需要指出的是,若装置上电时,吹灰器不在原聿霜至制锅炉吹灰控制系统使用说明书221M1DA06-SM版本号:B第10页共14页位时将自动退回原位。在开始调试时要注意这一点。接受“开关阀门”指令(脉冲),阀门将执行开关动作。各种指令和状态信号与DCS的接口参见与DCS硬接线信号清单。2. DCS操作方式及切换一般来说吹灰控制系统设有3种操作方式,分别解释如下: 就地手动此方式多用于调试阶段。当系统设置在这种方式时,运行人员可以通过安装在就地吹灰器上的按钮,操作吹灰器。需特别指出的是,除了对被控对象的过载保护外,被控对象之间没有连锁和先后顺序,故操作时要特别注意操作顺序和时间间隔。 DCS手动当系统设置在这种方式时,运行人员可以通过DCS画面操作被控对象,并可通过画面监视被控对象的工作状态和所处位置。吹灰器的操作要在相应的“条件具备”满足后才能允许启动。在锅炉运行时,一般不允许将阀门停在中间位置,以减少磨损,也不允许将某只吹灰器停在炉内,以免损害受热面或烧毁吹灰器。这种方式也适用于检修调试和少数被控对象的手动操作而不适用于正常情况下的运行。 DCS自动当系统设置在这种方式时,运行人员可以通过DCS画面中相应按钮启动系统,被控对象将根据程序的控制指令进行工作,完成吹灰操作。并可聿霜至制锅炉吹灰控制系统使用说明书221M1DA06-SM版本号:B第11页共14页以监视被控对象的工作状态和所处位置。需特别指出的是,处于这种操作方式时,运行人员不用也不能操作手动方式下需使用的其他按钮和开关以及就地吹灰器上的启动按钮。在这种操作方式下,运行人员投入希望投运的吹灰器组和组内相应的吹灰器,按动相应按钮,状态指示即置为“选通”,否则设置即为“跳步”。在设置好“吹灰器组选择”和“吹灰器选择”之后,如“初始状态”指示灯亮,即吹灰系统处于“初始状态”的前提下,按动“启动”按钮以启动程序,如该状态指示显示“程序启动”,则表示程序已经启动Q如启动前“初始状态”灯不亮,可以切换为“DCS手动”方式后在相应画面上开启或关闭那些处于不适当位置的阀门或退回吹灰器。在程序已经启动后,按动“中断”按钮,即为人工请求中断程序,系统将自动停止继续运行。状态指示显示“程序中断”并有报警输出。如操作人员希望继续运行,可按动“复位”按钮,程序自中断处继续运行直至结束。在程序“运行”后,如出现以下任意故障时,系统将自动“中断”并有报警输出。*任意阀门故障(包括动力电源丧失和过载)*MFT*任意组吹灰器过载(此时,工作吹灰器可能正停在炉内,运行人员应在尽可能短的时间内将吹灰器手动摇回,具体处理方法见吹灰器说明书的有关内容).*任意吹灰器工作超时(指吹灰器离开炉外初始位置的时间超过程序中聿霜至制锅炉吹灰控制系统使用说明书221M1DA06-SM版本号:B第12页共14页设置的时间)*任意吹灰器伸出失败(此信号只有在“DCS自动”和“DCS手动”时才能产生发出,指DCS发出启动指令后,吹灰器不能在规定时间内离开炉外初始位置)*任意组吹灰器动力电源丧失(断路器跳闸)发生事故中断后,如引发“中断”原因已经消失,则操作人员可以按动“复位”按钮,状态只是“程序中断”消失,程序跳过故障吹灰器自中断处继续运行直至结束。无论“人工中断”或“事故中断”,中断没有次数限制。无论系统处于“运行”或“中断”状态,操作人员按动“结束”按钮,程序自动将吹灰系统恢复为“初始状态”,并将程序复位。无论系统处于何种运行方式,被控对象的工作状态和系统故障报警信息在画面中都有显示。系统可以从“手动”方式切换到“自动”方式,但只有在吹灰系统处于初始状态时才能启动程序。五、故障处理系统故障可能来自以下几个方面,以下故障出现时,在DCS画面上应出现相应的报警。MFT当"MF'故障出现时,操作画面上相应的指示灯亮。此时,如系统处于自动运行过程中,则程序将自动结束吹灰操作,故此信号与结束按钮作用相同。聿霜至制锅炉吹灰控制系统使用说明书221M1DA06-SM版本号:B第13页共14页 蒸汽压力低当管路系统减压阀后低定值压力开关动作时,系统将给出报警。中断正在运行的程序。此时可能是减压阀的故障或汽源的异常变化。 阀门故障当某一阀门出现阀门电源丧失故障时,系统将给出报警。 吹灰器超时当吹灰器处于非炉外初始位置的时间超过了系统的设置,则认为吹灰器工作异常,判断为“吹灰器超时”,吹灰器退回初始位置15秒后报警信号自动消失。造成这种故障的原因可能是吹灰器卡涩、电机停止工作、失去动力等。 吹灰器启动失败DCS发出启动吹灰器的指令后,如该吹灰器不能在规定时间内离开炉外初始位置,即为启动失败,造成启动失败的原因很多,如电机烧毁、线路中断、动力消失、吹灰器卡涩、信号反馈失误等. 吹灰器组失去动力DCS对吹灰器的驱动电机的三相动力电源进行监视,如动力电源消失则进行报警,如此时系统正在自动运行过程中,运行人员应尽快查找原因,恢复动力电源,然后再次启动程序。六、注意事项及日常维护一般情况下只有锅炉在负荷较高(建议BMCR>30%)时,且炉内燃烧稳定时,才可以在自动流程下投入所有的吹灰器,在其他工况时由运行人员根据需要单个或者成对投入吹灰器。考虑到吹灰时吹扫蒸汽对炉内燃烧的影聿霜至制锅炉吹灰控制系统使用说明书221M1DA06-SM版本号:B第14页共14页响以及吹灰管路对对蒸汽量的分流,原则上,同时投入运行的吹灰器数量不能多于2只,且同时投入的吹灰器应分布在两侧对称位置上。至于吹灰顺序,单台吹扫还是成对吹扫,由DCS功能实现。本装置应安放在环境温度,湿度合适的地方,无易燃易爆物气体、尘埃等,保持柜内元器件清洁,并定期清扫。联系地址:深圳东方锅炉控制有限公司邮编518057深圳市高新技术产业园高新南一道飞亚达科技大厦11层FAX:0755-86013906TE1.:0755-86013008EMAI1.:SZEBCCHINA.COM企声明:对未按本说明书要求运行吹灰器,造成的一切后果由用户自行承担!
