成绵乐铁路工程指挥部沉降监测作业指导书（之七）ok.docx

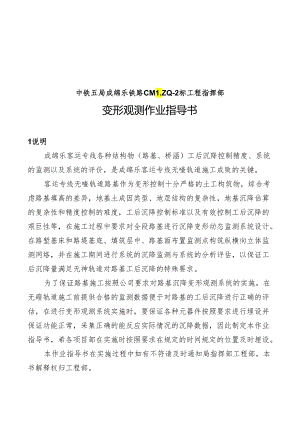

1说明31编制依据41.2观测项目42观溜作业流程53观测断面设置54沉降变形测64.1 测量等级及精度要求64.2 变形监测网技术要求64.3 沉降变形测量点的布置要求84.4 测量工作基本要求104.5 测量工作的具体要求115路基工程沉降变形观渊技术要求135.1 观测断面及观测点的设置原则135.2 观测元件与埋设技术要求165.3 观测技术要求206桥涵工程沉降变形观测技术要求216.1 观测点的设置原则216.2 观测元件与埋设技术要求256.3 观测技术要求277过渡段工程沉降变形观漓技术要求297.1 观测断面和观测点的设置原则297.2 观测元件与埋设技术要求307.3 观测技术要求308路基工程观测作业308.1 沉降板观测308.2 路基面沉降观测桩观测318.3 软土地基水平位移观测边桩（以下称边桩）观测328.4 边坡地表位移观测桩（以下称位移桩）观测358.5 剖面沉降管的观测369桥粱工程观测作业399.1 观测项目399.2 设备及人员配备399.3 观测点选择409.4 数据采集409.5 观测频率4010线下工程沉船估4010.1 路基工程沉降评估4010.2 桥涵工程沉降评估4210.3 过渡段工程沉降评估4410.4 区段工程综合评估4411数据传输流程与数据管理4511.1 数据传输流程4511.2 文件管理与格式要求48113数据录入与输出管理50附件一：准备工作检查表与结果验收表58附件二：观测数据处理文件格式要求60附件三：附表64附表1观测断面与观测点工程属性信息表64附表2电子水准测量记录手簿65附表3路基沉降观测记录表（沉降观测桩）66附表4路基沉降观测记录表（沉降板）67附表5路基沉降观测记录表（剖面管）68附表6路基分层沉降观测记录表69附表7路基分层沉降观测记录汇总表70附表8路基边桩位移观测记录表71附表9路基边桩位移观测记录汇总表72附表10桥梁承台沉降观测记录表73附表11桥梁墩（台）沉降观测记录表74附表12涵洞沉降观测记录表75附表13桥梁梁部徐变观测数据录入表76附表14沉降设计值表77附表15断链表78中铁五局成绵乐铁路CM1.ZQ-2标工程指挥部变形观测作业指导书1说明成绵乐客运专线各种结构物（路基、桥涵）工后沉降控制精度、系统的监测以及系统的评价，是成绵乐客运专线无喳轨道施工成败的关键。客运专线无喳轨道路基作为变形控制十分严格的土工构筑物，综合考虑路基填高的差异，地基土成因类型、地层结构的复杂性，地基沉降估算的复杂性和精度控制的难度，工后沉降控制标准以及有效控制工后沉降的艰巨性等，在施工过程中要求对全段路基进行沉降变形动态监测系统设计。在路堑基床和路堤基底、填筑层中、路基面布置监测点构筑纵横向立体监测网络，并在施工期间进行系统的沉降监测与系统的分析评估，以保证工后沉降量满足无神轨道对路基工后沉降的特殊要求。为了保证路基施工按照公司要求对路基沉降变形观测系统的实施，在无磴轨道施工前提供合格的监测数据便于对路基的工后沉降进行正确的评估，在进行变形观测系统实施时，要保证各种元器件按照要求进行埋设并保证功能正常，采集正确的能反应实际情况的沉降数据，因此制定本作业指导书，希各项目部在实施时按照要求在规定的时间规定的位置及时埋设。本作业指导书在实施过程中如有不符请及时通知局指挥部工程部，本书解释权归工程部。1.1编制依据(1)客运专线铁路无硅轨道铺设条件评估技术指南(铁建设2006158号)；(2)客运专线铁路无昨轨道测量技术暂行规定(铁建设2006189号)；(3)国家一、二等水准测量规范(GB128972006)；(4)建筑沉降变形测量规程(JGJ/T8-2007)；(5)铁路客运专线竣工验收暂行办法(铁建设2007183号)；(6)客运专线无昨轨道铁路施工技术指南(TZ216-2007)；(7)客运专线无昨轨道铁路设计指南(铁建设函2005754号)；(8)成绵乐城际客运专线铁路工程设计文件；(9)铁道部有关规定。1.2观测项目1.2.1路基工程1)基底沉降变形观测；2)路堤本体沉降变形观测；3)软土地基水平位移观测；4)路基面沉降观测；5)深厚层地基分层沉降观测；6)路堑高边坡地表位移观测；7)路堑高边坡深部位移观测；8)过渡段沉降差、岩溶塌陷沉降差观测1.2.2桥梁工程桥梁墩台沉降变形观测。2观测作业流程沉降变形观测作业流程图3观测断面设置路基沉降变形观测应严格按照设计文件要求设置，选择相应的断面形式，观测断面沿线路方向的间距一般为3050m,应根据观测断面处的地形、地质特征及填筑材料选配并埋设相应的观测元件，具体按设计要求布置，过渡段和地形、地质条件变化大的地段适当加密。4沉降变形测量4.0.1成绵乐城际客专CM1.ZQ-2标线下工程沉降变形观测工作以桥梁、路基等建（构）筑物的垂直位移观测为主，水平位移监测根据路基（含过渡段）、桥涵工点具体要求确定。4.0.2沉降与变形观测的高程系统应采用1985国家高程基准。4.0.3结构物的变形监测应建立独立的变形监测网，覆盖范围一般不宜小于4公里，基准点选择应优先考虑利用CP1.CPII和水准基点。4.0.4结构物的变形监测应充分利用CPKCPII和水准基点作为水平和垂直位移监测的工作基点。4. 0.5用全球卫星定位系统（GPS）测量时，应符合铁道部现行全球卫星定位系统铁路工程测量技术的有关规定。4.1 测量等级及精度要求4.1.1 根据成绵乐变形监测实施细则要求，沉降变形测量按沉降观测三等精度标准执行，对于技术特别复杂工点，可根据需要按沉降观测二等的规定执行。表4.1.1测量等级及精度要求沉降变形测量等级垂直位移测量水平位移观测沉降变形点的高程中误差（mm）相邻沉降变形点的高程中误差（mm）沉降变形点点位中误差（mm）二等±0.5±0.3÷3.0三等±1.0±0.5±6.04.2 变形监测网技术要求4.2.1垂直位移监测网建网方式线下工程垂直位移监测一般按沉降变形等级三等的要求（相当于国家二等水准测量)施测，根据沉降变形测量精度要求高的特点,以及标志的作用和要求不同，垂直位移监测网用分级布网等精度观测逐级控制的方法布设。对于技术特别复杂、垂直位移监测沉降变形测量等级要求二等及以上的重要桥隧工点，应独立建网，并按照国家一等水准测量的技术要求进行施测或进行特殊测量设计。4.2.2垂直位移监测网主要技术要求按表4.2.2执行表4.2.2垂直位移监测网技术要求等级相邻基准点高差中误差(mm)每站高差中误差(mm)往返较差、附合或环线闭合差(mm)检测已测高差较差(mm)使用仪器、观测方法及要求二等0.50.130.3册0.5匹DS05型仪器，按客运专线铁路无硅轨道测量技术暂行规定一等水准测量的技术要求施测。三等1.00.30.6册0.8nDS05或DSl型仪器，按客运专线铁路无昨轨道测量技术暂行规定二等水准测量的技术要求施测。4.2.3水平位移监测网建网一般按独立建网考虑，根据沉降变形测量等级及精度要求进行施测，并与施工平面控制网进行联测，引入施工测量坐标系统，实现水平位移监测网坐标与施工平面控制网坐标的相互转换。4.2.4水平位移监测网主要技术要求本标段水平位移监测按三等规定执行，对于软土地基等设计有特别技术要求的复杂工点，可根据需要按二等的规定执行。表4.2.4水平位移监测网技术要求等级相邻基准点的点位中误差(mm)平均边长(01)测角中误差(")最弱边相对中误差作业要求一等±1.5<300±0.71/250000按国家一等平面控制测量要求观测<150±1.01/120000按国家二等平面控制测量要求观测二等±3.0<300±1.01/120000按国家二等平面控制测量要求观测<150±1.81/70000按国家三等平面控制测量要求观测三等±6.0<350+1.81/70000按国家三等平面控制测量要求观测<200±2.51/40000按国家四等平面控制测量要求观测四等±12.0<400±2.51/40000按国家四等平面控制测量要求观测4.3沉降变形测量点的布置要求4.3.1沉降变形测量点分为基准点、工作基点和沉降变形观测点三类，其布设按下列要求：基准点：要求建立在沉降变形区以外的稳定地区，基准点使用管段内的基岩点、深埋水准点、CPI、CPn和二等水准点，增设时按国家二等水准测量的相关要求执行。基准点标石埋设规格应符合图4.3.1的规定。工作基点：要求这些点埋设在稳定区域，在观测期间稳定不变,测定沉降变形点时作为高程和坐标的传递点。工作基点除使用普通水准点外，按照国家二等水准测量的技术要求进一步加密水准基点或设置工作基点至满足工点垂直位移监测需要。加密后的水准基点（含工作基点）间距20OnI左右时，可基本保证线下工程垂直位移监测需要。沉降变形点：直接埋设在要测定的沉降变形体上。点位应设立在能反映沉降变形体沉降变形的特征部位，不但要求设置牢固，便于观测，还要求形式美观，结构合理，且不破坏沉降变形体的外观和使用。沉降变形点按路基、桥涵、等各专业布点要求进行。4501注：1盖；2砖；3一素土；4贫混凝土；5冻土线图4.3.1基准点标石埋设图4.3.2测量点的检测。监测网基准点和工作基点由于自然条件的变化，人为破坏等原因，不可避免的有个别点位会发生变化。为了验证监测网基准点和工作基点的稳定性，应对其进行定期检测。垂直位移监测网的观测分为首次观测和施工过程中的定期复测，定期复测按每半年进行一次，尽可能结合精测网复测进行。在区域沉降地区应每季度进行一次复测。4.3.3每个独立的监测网应设置不少于3个稳固可靠的基准点。基准点应选设在沉降变形影响范围以外便于长期保存的稳定位置。4.3.4工作基点应选在比较稳定的位置。在区域沉降地区内，应对工作基点的沉降量进行监测，如果在两次复测期间，发现工作基点变形超出两倍中误差应及时通知建设单位和评估单位，并提交观测资料。经核实后应对工作基点和变形监测点的各期实测高程进行修正。4.4测量工作基本要求4.4.1水准基点使用时应作稳定性检验，并以稳定或相对稳定的点作为沉降变形的参考点，并应有一定数量稳固可靠的点以资校核。4.4.2每次观测前，对所使用的仪器和设备应进行检验校正，并保留检验记录。4.4.3每次沉降变形观测时应符合：严格按水准测量规范的要求施测。首次（即零周期）观测应进行往返观测，并取观测结果的中数，经严密平差处理后的高程值，作为变形测量初始值。参与观测的人员必须经过培训才能上岗，并固定观测人员和观测的仪器设备。为了将观测中的系统误差减到最小，达到提高精度的目的，各次观测应使用同一台仪器和设备，前后视观测最好用同一水准尺，必须按照固定的观测路线和观测方法进行，观测路线必须形成附合或闭合路线，使用固定的工作基点对应沉降变形观测点进行观测。实行“五固定”即“固定水准基点、工作基点、固定人、固定测量仪器、固定监测环境条件、固定测量路线和方法”，以提高观测数据的准确性。观测时要避免阳光直射，且在基本相同的环境和观测条件下工作。成像清晰、稳定时再读数。随时观测，随时检核计算，观测时要一次完成，中途不中断。4.4.4针对低矮桥墩、异型桥墩，空间小，尺子不能直立的情况，采用倒尺的方法进行。4. 4.5沉降观测均采用满足相应测量精度等级的电子水准仪。4.4. 6测段观测完成后数据，必须及时整理观测数据。4.4.7当发现沉降监测数据出现异常时必须首先自查，应重测并分析工作基点的稳定性，必要时联测基准点进行检测，并提交自查分析报告。4.4.8在观测过程中，应做好一些重点信息的记录，如对架梁、运梁车通过施工荷载的记录，天气情况，地下水影响情况的记录，利于对结构变形特性的分析和异常数据的分析。4.5测量工作的具体要求4.5.1水准网的观测按照国家二等水准施测，对线下工程变形点的观测必须采用闭合或附合水准路线，严禁采用支水准路线或中视法，水准路线经过的工作基点或基准点数量不得少于两个。4.5.2水准仪必须使用DS05级及其以上精度级别的数字仪器，仪器及配套水准尺均应在有效合格检定期内。水准仪与水准尺在使用前及使用过程中，经常规检校合格，水准仪视准轴与水准管轴的夹角均不超过15。仪器各种设置正确，其中有限差要求的项目按规范要求在仪器中进行设置，并在数据采集时自动控制，不满足要求的在现场进行提示并进行重测。4.5.3外业测量一条路线的往返测使用同一类型仪器和转点尺垫，沿同一路线进行。观测成果的重测和取舍按国家一、二等水准测量规范(GB/T12897-2006)二等水准有关要求执行。观测时,视线长度W50m,前后视距差W1.5%前后视距累积差W6.O%视线高度205m,测站限差：两次读数差WO.4mm,两次所测高差之差0.6mm,检测间歇点高差之差W1.On)m,观测读数和记录的数字取位：使用数字水准仪读记至0.01mm。4.5.4观测时，一般按后-前-前-后的顺序进行，对于有变换奇偶站功能的电子水准仪，按以下顺序进行：往测：奇数站为后一前一前一后偶数站为前一后一后一前返测：奇数站为前一后一后一前偶数站为后一前一前一后4.5.5每一测段均为偶数测站。晴天观测时给仪器打伞，避免阳光直射；扶尺时借助尺撑，使标尺上的气泡居中，标尺垂直。4.5.6观测前30分钟，将仪器置于露天阴影处，使仪器与外界气温趋于一致；对于电子水准仪，进行不少于20次单次测量，达到仪器预热的目的。测量中避免望远镜直接对着太阳；避免视线被遮挡，遮挡不超过标尺在望远镜中截长的20%。观测时用测伞遮蔽阳光,对于电子水准仪，施测时均装遮光罩。4.5.7自动安平水准仪的圆水准器，严格置平。在连续各测站上安置水准仪时，使其中两脚螺旋与水准路线方向平行，第三脚螺旋轮换置于路线方向的左侧与右侧。除路线拐弯处外，每一测站上仪器与前后视标尺的三个位置，一般为接近一条直线。4.5.8观测过程中为保证水准尺的稳定性，选用2.5kg以上的尺垫，水准观测路线必须路面硬实，观测过程中尺垫踩实以避免尺垫下沉。同时观测过程中避免仪器安置在容易震动的地方，如果临时有震动，确认震动源造成的震动消失后，再激发测量键。水准尺均借助尺撑整平扶直，确保水准尺垂直。4.5.9当相邻观测周期的沉降量超过限差或出现反弹时，应重测并分析工作基点的稳定性，必要时联测基准点进行检测。4.5.10数据处理时，闭合差、中误差等均满足要求后进行平差计算，水准路线要进行严密平差，选用经鉴定合格的软件进行。4.5.11成果数据按统一格式录入线下工程沉降变形观测和评估数据库。4. 5.12元件保护要求（1）各项目部应成立专门小组，进行元器件的埋设、测量和保护工作，小组人员分工明确，责任到人。（2）元件埋设时应根据现场情况进行编号，有导线的元件应将导线引出至路基坡脚观测箱内。（3）凡沉降板附近一米范围内土方应采用人工摊平及小型机具碾压，不得采用大型机械推土及碾压，并配备专人负责指导，以确保元器件不受损坏。（4）各施工队在施工过程中应制定稳妥的保护措施并认真执行，确保元器件不因人为、自然等因素而破坏，元器件埋设后，制作相应的标识旗或保护架插在上方。路堤填筑过程中，派专人负责监督观测断面的填筑。5路基工程沉降变形观测技术要求5.1 观测断面及观测点的设置原则5 .1.1路基工程沉降变形观测以路基面沉降观测和地基沉降观测为主，应根据不同的结构部位、填方高度、地基条件、堆载预压等具体情况来设置沉降变形观测断面。同时应根据施工过程中掌握的地形、地质变化情况调整或增设观测断面。6 .1.2观测断面一般按以下原则设置，同时应满足设计文件要求；（1）沿线路方向的间距一般不大于50m；对地势平坦且地基条件均匀良好的路堑、填方高度小于5m且地基条件均匀良好的路堤可放宽到100m。（2）对地形、地质条件变化较大地段应加密断面，一般间距不大于25m,在变化点附近应设观测断面，以确保能够反映真实差异沉降。（3）一个沉降观测单元（连续路基沉降观测区段为一单元）应不少于2个观测断面。（4）对地形横向坡度大于1：5或地层横向厚度变化的地段应布设不少于1个横向观测断面。5.1. 3观测点一般按以下原则设置，同时应满足设计文件要求；（1）为有利于测点看护，集中观测，统一观测频率，各观测项目数据的综合分析，各部位观测点须设在同一横断面上。（2） 一般路堤地段观测断面包括沉降观测桩和沉降板，沉降观测桩每断面设置3个，布置于双线路基中心及左右线中心两侧各2m处；沉降板每断面设置1个，布置于双线路基中心。（3）软土、松软土路堤地段观测断面一般包括沉降观测桩、沉降板和位移观测桩。沉降观测桩每断面设置3个，布置于双线路基中心及两侧各2m处，沉降板位于双线路基中心，位移观测边桩分别位于两侧坡角外2m、IOm处，并与沉降观测桩及沉降板位于同一断面上。图51.3松软土地段观测断面布置图(4)沉降板设置应严格按设计文件要求执行，一般按以下原则设置：对路堤填高小于3m且压缩层厚度小于5m地段，设置断面间距为200m；对压缩层厚度大于20m地段，设置断面间距为50m；其余情况根据具体情况，设置断面间距为50100n1；地面横坡或压缩层底横坡大于1：5时，横断面布置两处沉降板，一处位于路基中心，另外一处根据具体地形地质情况布置。(5)预压地段，预压期因基床表层尚未施工，路基顶面沉降观测应在预压土方底部(基床底层顶面)布置沉降元件进行，即在基床底层顶面临时布置沉降板，位移观测以及基底沉降观测布置与无预压段完全一致，预压土方卸除时临时沉降板随之拆除，基床表层施工后，于路基面上设置正式沉降观测桩。(6)路堑地段观测断面分别于路基中心，左右中心线以外2m的路基面处各设1根沉降观测桩，观测路基面的沉降。(7)深厚层地基分层沉降监测：深厚层第四系土层地段、软土地段的桥路过渡段及不同地层结构附近设置。采用机动钻孔（108mm）引孔埋设PVC管（49m11）和沉降磁环，利用电磁式深层沉降仪进行观测。分层设置，厚度大于3m时，每3m增设一组，地层界面和加固底面设置磁环。具体布置断面和布置位置按设计文件要求执行。（8）路堤基底设置剖面沉降管、单点沉降仪或沉降磁环进行全断面沉降观测时，严格按设计文件要求执行。5.1.4路基水准路线观测按二等水准测量精度要求形成附合水准路线，沉降观测点位布设及水准路线观测示意图如图5.1.4所示：图5.1.4沉降观测点位布设及水准路线观测示意图5.2观测元件与埋设技术要求5.2.1沉降观测桩：选择20mm钢筋，顶部磨圆，底部焊接弯钩，待基床表层级配碎石施工完成后，在观测断面通过测量埋置在设计位置，埋置深度不小于03m,桩周0.1511用C15混凝土浇筑固定，完成埋设后测量桩顶标高作为初始读数。20钢筋锚固砂浆图5.2.1路基沉降观测桩埋设布置图5.2.2沉降板：应严格按设计要求进行埋设，一般情况如下：由底板、金属测杆（20镀锌铁管）及保护套管（4）49PVC管）组成。钢筋混凝土底板尺寸为50CnlX50cm,厚3cm或钢底板尺寸为30*30cm,厚0.8cmo患杆项性、审嘲管用杆接头PvC翱毓C15需降板图5.2.2路基沉降板埋设布置图（1）沉降板埋设位置处可垫IOCnI砂垫层找平，埋设时确保底板的水平与垂直度，确保测杆与地面垂直。（2）放好沉降板后，回填一定厚度的垫层，再套上保护套管，保护套管略低于沉降板测杆，上口加盖封住管口，并在其周围填筑相应填料稳定套管，完成沉降板的埋设工作。（3）测量埋设就位的沉降板测杆杆顶标高读数作为初始读数，随着路基填筑施工逐渐接高沉降板测杆和保护套管，每次接长高度以0.5m为宜，接长前后测量杆顶标高变化量确定接高量。金属测杆用内接头连接，保护套管用PVC管外接头连接。（4）接长套管时应确保垂直，避免机械施工等因素导致套管倾斜。5.2.3位移边桩：采用C15钢筋混凝土预制，断面采用15cm义15CnI正方形，长度不小于1.5m。并在桩顶预埋中20m11钢筋，顶部磨圆并刻画十字线。（1）边桩埋置深度在地表以下不小于1.Om,桩顶露出地面不应大于IOcmo（2）埋置方法采用洛阳铲或开挖埋设，桩周以C15混凝土浇筑固定，确保边桩埋置稳定。完成埋设后采用全站仪测量边桩标高及距基桩的距离作为初始读数。5.2.4剖面沉降管：采用专用塑料硬管，其抗弯刚度应适应被测土体的竖向位移要求，导管内十字导槽应顺直，管端接口密合。剖面沉降测量是将剖面沉降仪探头预埋在剖面沉降管十字导槽内，从一端按一定间距依次读数。图5.2.2路基剖面沉降管埋设布置图(1)路基基底剖面沉降管在地基加固施工完毕后，填土至0.6m高度碾压密实后开槽埋设，开槽宽度20-30cm,开槽深度至地基加固表层顶面，槽底回填0.2m厚的中粗砂，在槽内敷设沉降管(沉降管内穿入用于拉动测头的镀锌钢丝绳)，其上夯填中粗砂至与碾压面平齐。沉降管埋设位置挡土墙处应预留孔洞。沉降管敷设完成后，两头应砌筑观测坑，并加设盖板，以方便观测及对孔口进行长期保护，并做好坑内及其周围的排水。并于一侧管口处设置观测桩，观测桩采用C15素混凝土灌注，断面采用0.5m×0.5m×1.0mo待上部一层填料压实稳定后，连续观测数日，取稳定读数作为初始读数。(2)采用横剖仪和水准仪进行横剖面沉降观测。每次观测时，首先用水准仪测出横剖面管一侧的观测桩顶高程，再把横剖仪放置于观测桩顶测量初值，然后用横剖仪测量各测点。区间每2.Om测量一点，车站内测点间距可为3.Onu5.2.5单点沉降计：是一种埋入式电感调频类智能型位移传感器，由电测位移传感器、测杆、锚头、锚板及金属软管和塑料波纹管等组成。采用钻孔引孔埋设，钻孔孔径0108或埋127,钻孔垂直，孔深应达到硬质稳定层(最好为基岩)，并与沉降仪总长一致。孔口应平整密实。安装前先在孔底灌浆，以便固定底端锚板，安装时锚杆朝下，法兰沉降板朝上，注意要用拉绳保护以防止元件自行掉落，采用合适方法将底端锚板压至设计深度。每个测试断面埋设完成后,位移计引出导线用钢丝波纹管进行保护，并挖槽集中从一侧引出路基，引入坡脚观测箱内。一般埋设完成后35天待缩孔完成后测试零点。观测路堑换填基底沉降或隆起变形埋设在换填基底面，表面应平整密实；观测路基本体变形按设计断面图埋设。5.3观测技术要求5.3.1路堤地段从路基填土开始进行沉降观测；路堑地段从级配碎石顶面施工完成开始观测。路基填筑完成或施加预压荷载后应有不少于6个月的观测和调整期。观测数据不足以评估或工后沉降评估不能满足设计要求时，应延长观测时间或采取必要的加速或控制沉降的措施。5.3.2沉降观测设备的埋设是在施工过程中进行的，在填筑施工时要与设备的埋设做好协调，做到互不干扰、影响。观测设施的埋设及沉降观测工作按规范要求进行，不能影响路基填筑质量。5.3.3路基填筑过程中应及时整理路堤中心沉降观测点的沉降与边桩的位移量，当中心地基处沉降观测点沉降量大于IOmm/天或边桩水平位移大于511三天、竖向位移大于Iomm/天时，应及时通知项目部，并要求停止填筑施工，待沉降稳定后再恢复填土,必要时采用卸载措施。5.3.4观测精度要求：路基沉降观测水准测量的精度为土1.Omm,读数取位至0.01mm；剖面沉降观测的精度应不低于4mm30m;位移观测测距误差±311三;方向观测水平角误差为±2.5。5.3.5观测频次要求：路基沉降观测的频次不低于下表的规定。表5.3.5路基沉降观测频次表观测阶段观测频次填筑或堆载一般1次/天每天填筑量超过3层时1次/每填筑3层沉降量突变23次/天两次填筑间隔时间较长1次/3天堆载预压或路基施工完毕第1个月1次/周1个月以后1次/2周无碎轨道铺设后第1个月1次/2周第23个月】次/月3个月以后1次/3月实际工作进行时，观测时间的间隔还要看地基的沉降值和沉降速率。当两次连续观测的沉降差值大于4mm时应加密观测频次；当出现沉降突变、地下水变化及降雨等外部环境变化时应增加观测频次。路基施工各节点时间（包括路基堆载预压土前后、卸载预压土前后、运梁车架桥机通过前后、基床表层施工、轨道板底座施工、铺板、轨道板精调以及铺轨时间）应具有沉降观测数据。观测应持续到工程验收后交由运营管理部门继续观测。6桥涵工程沉降变形观测技术要求6.1 观测点的设置原则1. 1.1本标段的每个桥墩均设置承台观测标、墩身观测标。6. 1.2承台观测标：设置两个观测标，观测标-1设置于底层承台左侧小里程角上，观测标-2设置于底层承台右侧大里程角上。承台观测标为临时观测标，当墩身观测标正常使用后，承台观测标随基坑回填将不再使用。7. 1.3墩身观测标：（1）观测点数量每墩不少于2处，位于墩身两侧；（2）桥墩标一般设置在墩底高出地面或水位1.on）左右。当墩基础平面身较矮立尺困难时，桥墩观测标位置可降低或设置在对应墩身埋标位置的顶帽上。特殊情况可按照确保观测精度、观测方便、利于测点保护的原则，确定相应的位置。桥墩上观测标的具体设置位置见下图：图6.1.3承台与墩身观测标设置6.1.4桥台观测标：原则上按细则应设置在台顶（台帽及背墙顶），测点数量不少于4处，分别设在台帽两侧及背墙两侧（横桥向）。6.1.5梁体观测标：（1）对原材料变化不大、预制工艺稳定、批量生产的预应力混凝土预制梁，每30孔选择1孔设置观测标，当实测弹性上拱度大于设计值的梁，前后未观测的梁应补充观测标，逐孔进行观测；其余现浇梁逐孔设置观测标。移动模架施工的梁，对前6孔进行重点观测，以验证支架预设拱度的精度。验证达到设计要求后，可每10孔选择1孔设置观测标，当实测弹性上拱度大于设计值的梁，前后未观测的梁应补充观测标，逐孔进行观测。（2）观测点布置：简支梁的一孔梁设置观测标6个，分别位于两侧支点及跨中；连续梁上的观测标，根据不同跨度，分别在支点、中跨跨中及边跨1/4跨中附近设置,3跨以上连续梁中跨布置点相同，详见附图。梁部测怠横向布置示意图连发梁梁部测点纵向布置示意图r.l4OO线盥中立线_O°OoOoOOOOOQ现嬲平面(3)钢结构桥梁梁部不存在徐变，为了观测变形，每孔设置6个观测标，分别在支点及跨中设置。(4)对大跨度桥梁等特殊结构由设计单位单独制定变形观测方案，各项目部按照设计方案进行观测。6. 1.6涵洞观测标：每座涵洞均要进行沉降观测，观测标原则上应设在涵洞两侧的边墙上，在涵洞进出口及涵洞中心分别设置，每座涵洞测点数量为6个。涵洞填土后观测点可从边墙位置移动到帽石上，涵洞进出口的帽石上各设置两个测点，位于帽石两侧位置；7. 1.7桥梁梁部水准路线观测按二等水准测量精度要求形成闭合水准路线，沉降观测点位布设及水准路线观测示意图如图6.1.7所示，其中测点1,2,3,4构成第一个闭合环，测点3,4,5,6构成第二个闭合环。桥梁梁部沉降嬲点位布设及水准路线观测示意图图6.1.7桥梁梁部沉降观测水准路线示意图6.1.8桥梁墩台水准路线观测按二等水准测量精度要求形成闭合水准路线，沉降观测点位布设于墩台两侧，水准路线观测示意图如图6.1.8所示：图6.1.8桥梁墩台沉降观测水准路线示意图6.2观测元件与埋设技术要求6.2.1承台观测标沉降观测桩：选择20mm钢筋，顶部磨圆并刻画十字线，埋置深度不小于0l11,高出埋设表面3mm,表面做好防锈处理。完成埋设后测量桩顶标高作为初始读数。20竺固蟠图621承台观测标设置6.2.2墩身观测标：采用“14mm不锈钢螺栓。见下图所示：12020I钢板带螺纹的套筒40x40x22100ooFZ墩身面O图6.2.2墩身观测标设置6.2.3桥台观测标、梁体观测标、涵洞观测标设置可参考图6.2 .1设置。6. 2.4无祚轨道铺设时梁体测点的转移技术要求待成绵乐公司补充规定下发后在行要求。6.3 观测技术要求1. 3.1从承台施工完成后，就要开始进行沉降首次观测，承台观测标为临时观测标，当墩身观测标正常使用后，承台观测标随基坑回填将不再使用。随施工的逐步进行依次进行墩身、桥台、梁体的变形观测。6. 3.2沉降观测设备的埋设是在施工过程中进行的，在进行桥梁施工时与设备的埋设做好协调，做到互不干扰、影响。观测设施的埋设及沉降观测工作应按要求进行，不能影响桥梁施工质量。7. 3.3观测精度要求：桥涵基础沉降和梁体徐变沉降变形的观测精度为±111三,读数取位至O.Olmmo8. 3.4观测频次要求：（1）墩台基础沉降观测一般根据下表中要求的时间间隔进行。表6.3.4-1墩台基础沉降观测频次表最台解现熊次神话阶段现测知次备注现期期堂台翻落工完戌/设矍期选行首次就全程有残变化前后各1次或1次/周永台醵时，何糕点取消以制梁桥糠前全程1次"覆懒全程首后各1次PM¾*全程有妖化苗后和次成1次/周桥健工敏般前全程前后各1次上都绐犍工，全程荷跋化曾后各1次成1次/周P*x全程有毅化前后各1次成伙/周架麒（运知E）造过全程前后各1次斛主体工程完工无罐耦偌设熊孙月1次岩石梃的桥旃T不宜少于2个月无碓艇储设物全程1次/天无械遭皿完成后24个月S孙月1次/月工后滞长期期412个月1次/3个月1324个月1次/6个月注：1、观测墩台沉降时，应同时记录结构荷载状态、环境温度及天气日照情况。2、架桥机（运梁车）通过时观测要求：第一次通过和第二次通过前后均需要观测，其后每1次/1天，连续2次；其后每1次/3天，连续3次，以后1次/1周。（2）梁体徐变观测据下表中要求的时间间隔进行。表6.3.4-2梁体徐变观测频次表梁体测量间隔表观测阶段观测周期预应力终张拉张拉前、后各1次预应力张拉完成无昨轨道铺设前张拉完成后第1天张拉完成后第3天张拉完成后第5天张拉完成后13月，每7天为一测量周期桥梁附属设施安装1次/周，要求安装前、后必须各有1次无昨轨道铺设期间1次/周无硅轨道铺设完成后第03个月，每1个月为一测量周期第424个月，每3个月为一测量周期（3）涵洞沉降观测据下表中要求的时间间隔进行，涵洞顶填土沉降的观测应与路基沉降观测同步进行。表6.3.4-3涵洞沉降观测频次表观羽阶肢观测频次备注观测期限观测周期涵洞基燃施工完成/设置观测点涵河主体施工完成全程荷黄变化前后各1次或1次/周测试点移至边墙两例洞顶填土施工全程触觥前后各1次或1次/周架桥机（运梁车）通过全程前后至少进行2娟过前后的猴涵洞完工无梯道铺设前）6个月1次/周岩石地基的桥总T不宜少于2个月无硅轨道敲期间全程1次/周无碓懒般完成后O-孙月1次/月工后沉降长期观测412个月1次/3个月1为24个月1次/6个月注：1、架桥机（运梁车）通过时观测要求：每1次/1天，连续2次；其后每1次/3天,连续3次，以后1次/1周。6.3.5梁体徐变量计算：对于梁体的徐变变形观测，每孔梁支点之间的梁体徐变变形应以两支点的连线为基准线进行观测计算，由于下部结构沉降变形的影响，该基准线的位置会发生变化，梁体观测点至该基准线的垂直距离利用几何方法计算取得，垂直距离差值就是梁体徐变变形量。7过渡段工程沉降变形观测技术要求1.1 观测断面和观测点的设置原则7.1.1过渡段应考虑线路纵向平顺性和不同结构物差异沉降的观测和评估，桥涵两端的过渡段、路隧过渡段及堑堤过渡段均需进行沉降观测。7.1.2不同结构物起点处、距起点5IOn1、2030m处分别设置观测断面。每个横向结构物每侧各设置一个观测断面，沿涵洞轴线设路基观测断面。每个观测断面观测点设置参照路堤。7.1.3路堤和路堑分界处设置观测断面，观测点设置参照路堤。7.1.4横向结构物顶面埋设一根剖面沉降管，具体要求详见设计文件。图7.1.4-1纵断面示意图桥头搭板_剖面沉降管路度I1I1IIIi图7.1.4-2平面示意图1.2 观测元件与埋设技术要求7. 2.1沉降观测点与剖面沉降管埋设参考路堤设置。1.3 观测技术要求7. 3.1沉降精度与频次等技术要求同路基要求。8路基工程观测作业8.1沉降板观测8. 1.1设备及人员配备设备/元件配备表设备/元件名称规格/型号数量用途沉降板按设计制作根据设计数量配备路基基底沉降变形观测水准仪DS05或DSl根据需要量配备沉降观测因瓦尺每台水准仪配备1套沉降观测人员配备工种数量用途测量人员3现场测量、数据采集、测点维护辅助人员根据需要配备沉降板埋设、水准基点埋设8. 1.2沉降板制作按5.2.1节中尺寸要求制作。8. 1.3埋设要求（1）沉降板一般埋设在路堤中心原地面处。地基处理施工完毕后，整平基底，铺设第一层填料，压实后在预埋位置挖除填料至原地面，放置带第一节测杆、护套的沉降板，并使测杆高出填土面50cm。埋设时要注意底板放置水平，可以先用中、粗砂垫层找平，用钢尺和锤球检查垂直度，采用原位土将基坑回填密实。（2）埋设完毕后，填写沉降板埋设考证表，记录好测点埋设时间、位置、初始高程等数据。（3）随着填土增高，将测杆和套管相应接高，保证测杆和套管高于填土面，以防止填料落入阻碍测杆自由沉落。顶帽高出碾压面高度应不小于50cmo（4）施工过程中要保护好测杆，防止车辆碾撞，其周围的填料采用人工夯实。8.1.4数据采集按照国家二等水准测量精度，沿线路纵向布置水准测量高程
