广东高层住宅楼电气工程施工方案.doc

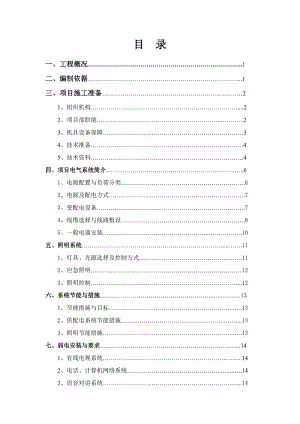

目 录一、工程概况.1二、编制依据.1三、项目施工准备.21、组织机构.22、项目部职能.23、机具设备保障.34、技术准备.45、技术资料.4四、项目电气系统简介.61、电源配置与负荷分类.62、电源及配电方式.73、变配电设备.74、线缆选择与线路敷设.85、一般电器安装.10五、照明系统.111、灯具、光源选择及控制方式.112、应急照明123、照明控制.12六、系统节能与措施.131、节能措施与目标.132、供配电系统节能措施.133、照明节能措施.13七、弱电安装与要求.141、有线电视系统.142、电话、计算机网络系统.143、语音对讲系统.144、地下车库停车管理系统.155、地下车库视频安防监控系统.15八、项目进度计划.16九、项目主要施工方法.161、施工方法.162、施工试验.203、冬雨季施工措施.21十、项目主要管理措施.221、工期保证措施.222、质量保证措施.223、降低成本措施.254、施工配合.255、文明安全施工管理措施.266、验收移交.29一、工程概况本工程建设地点位于某某区机场高速公路与广花公路交叉口西侧。其中A4A6三栋总建筑面积约为51392.29平方米，地上建筑面积约为44492.29平方米，地下建筑面积约为6900平方米，建筑高度(A1A6栋):70.75米。±0.00相当于绝对标高9.95m，室内外高差0.45m。住宅建筑层数：地上20层，地下1层。建筑类型为高层一类；耐火等级为一级；地下部分主要为汽车库、设备房；地上部分：裙房1层为商业用房、架空层；塔楼220层为住宅。 工程名称：xx（二期）保障性住房项目建设单位：监理单位：设计单位：质量目标：确保工程达到某某市优良标准总施工工期目标：620个日历天施工范围：照明和动力系统、管线预埋、设备洞口预留、弱电工程二、编制依据甲方提供的电气等有的关设计图纸及内容电气装置安装工程低压电器施工及验收规范GB50254-2014电气装置安装工程电气照明装置施工及验收规范GB50259-96电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-2012电气装置安装工程母线施工及验收规范GB50149-2010电气装置安装工程电力变流设备施工及验收规范GB50255-2014电气装置安装工程接地装置施工及验收规范GB50169-2006电气装置安装工程电缆线路施工及验收规范GB50168-2006电气装置安装工程1KV及以下配线工程施工及验收规范GB50258-96电力设备防震设计规范GB50254-96电气装置安装工程电气设备交接试验标准GB 50150-2006 建筑电气工程施工质量验收规范GB50303-2002施工现场临时用电安全生产管理制度JGJ46-2005建筑电气通用图集、建筑安装分项工程施工工艺规程类似工程的施工经验其他有关规范、规范及施工图纸三、项目施工准备1、组织机构项目经理财务综合部技术质量部供应部技术质量部工程管理部专业施工队2、项目部职能项目经理技术质量部供应部财务综合部技术质量部工程管理部施工计划调度安全生产管理材料、机工具供应技术管理质量检查监督财会、预决算行政后勤劳动力分配表阶段工种各施工阶段劳动力投入情况施工预埋阶段管线安装阶段设备安装 阶段系统调试 阶段竣工移交 验收电工3121283电焊工23331杂工244433、机具设备保障电气工程施工设备明细表设 备 名 称型号单位数量备注安全防护用具接地线10Kv付3绝缘棒10Kv付2交流声光验电器YD-3付1绝缘鞋10Kv付4绝缘手套10Kv付3安全带双保险条20登高工具铝合金人字梯7级把5铝合金人字梯11级把2竹梯7-21级把20电缆专用工具放线架(平、卧、侧）SIL-5付1煤气喷枪SB201支2热塑风筒2000W台1对讲机台4电烙铁500W支7压接切割设备液压钳EP43 50-300把2断线钳把2切割机、手提切割机TCH-355HB台4手电钻、手提砂轮机GBM-400RE台6冲击钻8-25把7地钻38E把4钻床ZQ4116台1弓锯床G7016台1电焊机6.5/9.5KW台4马路界机HQL12台1测量仪表及试验设备交直流电压表、电流表0.1级台1接地电阻测试仪ZC29B-1台1绝缘摇表ZCHD-10台2万用表MF173台3钳表DT9250台2相序表TG2台1回路电阻测试仪HLDZ-台1继电保护校验仪YM942B台14、技术准备1）施工管理人员到位，充分熟悉图纸2）工程所需的主要材料、机具准备齐全。3）配合土建结构预留、预埋各种暗管、箱盒和预留洞；结构施工时，土建弹出各层水平线和墙厚线。4）施工现场的水、电能源满足施工需要，并有工作面。5）及时配合土建室内装修，进行电气专业扫管穿线；喷浆后进行器具安装。5、技术资料1）技术资料编制计划序号项目内容备注1施工组织设计及技术交底施工组织审批表安全交底，分项工程技术交底，设计变更及洽商交底2图纸会审、洽商图纸会审记录设计变更及洽商记录3隐检记录暗配管（吊顶内，地面内）、桥架、分层、分部位填写4检验、验收记录电气各分项内容分层、分部位填写5分户验收记录灯具安装、配电箱安装、开关插座安装、导线敷设、管内穿线、导线连接及实验分户填写6预检记录配电箱、进户管、开关、插座，灯具出口位置、标高分层、分部位填写7施工试验记录绝缘电阻测试记录电气设备空载试运行电气器具通电安全检查记录建筑物照明通电试运行电气设备单机试运转记录漏电开关模拟实验调试报告8施工日志施工日志按日期顺序填写9材料进场检验材料、配件检验记录材料证件随材料同时进场设备开箱检查记录2）技术资料保证措施保证资料编制的及时率、准确率，按工程进度及时填写，资料要有针对性、指导性。资料内容完整，签字齐全，不漏项，施工组织设计和技术交底保证完整、无遗漏。各种试验资料真实可靠，记录齐全，结论正确。各种材料、设备的合格证及时收集、整理，保证齐全。隐、预检中的遗留问题应有复查结果。及时办理工程洽商。四、项目电气系统简介1、电源配置与负荷分类1）供电电源：根据变电所的位置和负荷大小、级别的需求，本工程电源采用一路高压进线引入首层开关房，再由地下室地经电缆桥架至各栋变电所综合房或专变高压房。2)变电所配置: 根据建筑平面的功能及低压供电半径的要求,在地下一层设三个10KV/0.4KV变电所，分别对A1,A2栋，A3栋和A4A6栋进行供电。 3）负荷分类：本工程负荷等级为：消防设备、应急照明、客梯、生活泵、排污泵、安防系统用电、电信机房用电、为一级负荷，其他所有负荷为三级负荷。4）应急电源：为确保消防设备、应急照明等一级负荷供电的可靠性，在地下一层设一台低压400V，800KW风冷型应急自起动柴油发电机组。发电机容量按消防、平时确保负荷中的大者选取，火灾时切断与消防无关负荷，确保消防用电可靠性。市电与自发电的自投切换丌关加机械与电气联锁，防止倒供。市电停电时，应急柴油发电机组应在30秒内自动启动。5）低压配电系统低压配电系统采用单母线分段运行方式，平时两段母线分段运行，故障时手动切换联络开关，单母线运行。计量方式 A、供电部门计量：专用变压器在10KV高压电源进线处设专用计量柜集中计量，住宅变压器在每台变压器的400V出线端设专用计量柜，住宅每层设置电表箱。B、内部核算计量：按供电要求在低压配电回路或末端配电箱处设电度表，作为收费或成本考核的依据。功率因素补偿：采用低压侧并联干式电容器补偿方式，补偿后高压侧的功率因素不得低于0.9。 住宅用电指标：根据住宅设计规范及建设单位要求，本工程住宅用电标准为： 80m2以下住户每户4KW, 80m2120m2每户6KW。2、电源及配电方式低压配电线路采用树干式和放射式混合配电方式，同一敷设路由的一般负荷以树干式为主，重要负荷或大容量负荷以放射式为主。火灾时需继续工作的消防设备、应急照明、弱电系统采用双回路专线供电，末端自动切换。所有双回路电源自动切换设备均设电气、机械联锁装置。为保证火灾时供电的连续性，住宅疏散指示灯和火灾事故照明灯具采用自带蓄电池的应急照明灯具供电。3、变配电设备按照配电室的设备布置平面图，参照10kV及以下变压器室布置及变配电所常用设备构件安装(03D201-4)图集中第215页及217页，配合土建工程的施工，预埋底座的型钢。高压开关柜与低压配电屏，在安装前，应检查设备是否完好好无损，并按产品所附的安装要求，固定设备。在通电前，应检查操作机构是否灵活，通断是否可靠准确，母线连接是否良好，空气开关等保护电器的整定值是否符合设计要国家电气安装工程验收规范的规定，测试绝缘电阻。 电力变压器与柴油发电机组基础，按电气设计的设备布置平面图的要求，由建筑施工单位负责施工，由建筑施工单位负责施工， 干式电力变压器，采用带金属外壳防护式的，其低压出线采用封闭式母线。按进出线缆方式不同参照图集99D268第1522页相关内容施工。4、线缆选择与线路敷设1）高压配电线路选用阻燃交联聚乙烯铜芯电力电缆，电缆桥架敷设。高压线路应设有明显标志。2）低压配电线路中，大容量干线采用铜芯封闭式母线槽。3）380/220V低压配电回路中，使用的绝缘导线，其额定电压应不低于500V，普通电力电缆的额定电压应不低于1000V。a一般照明、动力回路采用铜芯阻燃低烟无卤交联聚乙烯绝缘导线、电缆。 b消防水泵、消防电梯、排烟及正压送风机、消防中心及其他消防用电的供电干线回路采用耐火型低烟无卤交联聚乙烯绝缘导线、电缆。 4）电力电缆安装参见标图集电缆敷设D101-7(2003年合订本)相关内容施工。 5）电缆桥架、大型线槽、封闭母线安装应采用足够承载力的支架、吊架、托架，支承点水平水平距离不宜大于2m，转弯处需加密，垂直段支承距离不宜大于3m，水平段距地高度不宜低于2.5m,伸缩缝和防火墙参照96D301-1第3537页施工。 6）凡穿管和在线槽内敷设导线，在管内和槽板内导线不得有接头，电线管的弯曲半径，应不小于其外径的6倍。管路的弯曲段，不得使用水管弯头；管路的分支处，不得使用水管的三通，并按施工规范设穿(拉)线盆，管槽内导线间及对地的绝缘电阻应不小于0.5兆欧。电缆、导线的敷设要求如下：a照明、动力支线采用镀锌金属钢管吊顶内或埋地暗敷。 b不同电压等级，不同回路的导线不宜共管、共槽敷设。c管(槽)线在顶棚内敷设应采用镀锌钢管(槽)，其中消防用电设备及火灾控制、信号、警报(警铃、应急广播)用的金属管(槽)应涂外防火涂料保护。d、发电机储油间采用镀锌厚壁钢管及防爆线盒配线。e、线路穿越两侧有墙面的伸缩缝，沉降缝处采用防水阻燃可挠金属软管作软连接处理；电缆桥架，大型金属槽板封闭母线配线穿越伸缩缝时，两侧支架或吊架应留活动位并垫上橡胶垫位。 f、暗管或明管线出线盒引至天花板用电点的线段采用阻燃可挠金属软管配线。g、电缆敷设应满足有关的施工安装规范、规程、标准的要求。h、电缆敷设时，每回路电缆在始端、终端及中间每隔20米等部位均应有固定标签，需注明回路编号、用途等标识，以利于日后的维护、检修。i、电缆桥架穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料封堵。j、电缆槽（梯）架、封闭母线的安装：在无吊顶处研梁底吊装或靠墙支架安装；在有吊顶处在吊顶内吊装或靠墙支架安装；在无吊顶的公共场所结合结构构件并考虑建筑美观和检修方便，采用靠墙、柱支架安装或屋架下弦构件处安装。电缆槽（梯）架、封闭母线的支撑点（或吊装）点间距不应大于2米，接口及装角处均应有支撑（或吊装）点。同一敷设路径的电缆槽（梯）架、封闭母线宜共用吊装（或支撑）点，吊装（或支撑）点的用材应能确保承重要求。槽（梯）架、母线分层安装时应留放线及检修空间。7）在配电竖井内敷设线路应设靠墙安装支架、支架距离23m，每层不小于两个，作固定线管、线槽及电缆桥架之用，线路穿越楼板处需预埋套管，套管与线、缆的空隙需用防火堵料填封，电缆竖井应采用乙级防火门。电缆井应每层在楼板处用相当于楼板耐火极限的不燃烧体作防火分隔。电缆井与房间、走道等相连通的孔洞，其空隙应采用不燃烧材料填塞密实。8）消防设备和火灾事故照明的支线穿镀锌钢管暗敷时，应敷设在不燃烧体结构内且保护层厚度不小于30mm，明敷时(包括在天花吊顶内)应穿有防火保护的金属管或有防火保护的封闭式金属桥架、线槽。9）消防设备、应急照明和弱电系统配电线路与其他配电线路宜分开敷设，并采用封闭式金属桥架、线槽或镀锌钢管敷设。当消防设备、应急照明与其它供电线路敷设于同一封闭式金属桥架时，应加设金属隔板隔离。10）消防配电设备采用专用供电回路，当生产生活用电被切断时，应保证消防用电，其配电设备应有明显标志。常用导线穿管表:BV线芯 截面(mm) 焊接钢管(SC) (管内导线根数)电线管(MT) PVC管(P) (管内导线根数)234567823456781.015151515202020151520202525251.515152020202525202020252532322.515152020202525202025252532324.015202020252525202025253232326.0202020252525322025253232324010.02025253232404025323232404016.0252532402532404025.0252540403240505035.0324050504050507050.03250507050507080常用导线穿槽板表:BV线截面(mm)线槽规格与导线根数25X1540X2560X25100X301.01837701401.5102344882.581834684.071426536.0510204110.036132616.02591825.0361235.025950.036PE线最小截面表相线芯线截面S(mm2)PE线最小截面S(mm2)S16S16<S3516S35S/25、一般电器安装(电器装高即电器底边至本层建筑完成面或操作人员所处平台的距离) 1）落地式安装的配电箱、控制台，应有不小于5cm高的混凝土或金属底座，以防地面水的浸蚀。 2）靠墙明装或暗装配电箱装高1.6m。装在配电间内、设备机房内的配电箱采用明装挂墙式。当箱体高度大于80cm时，箱体的水平中线，距地为1.6m。 装在走廊、梯间、办公室及公共场所内的配电箱，采用嵌墙式安装。 3）墙边开关、调速控制器、门铃按钮装高1.3m。 4）窗式或分体空调机插座容量采用15A、装高2m。 5）壁装排气扇插座装高2m。 6）天花板内装设的开关箱、插座、接线盒应有防火安全措施，采用金属箱、盒封闭。 7）插座类型及安装高度一般性插座按每个100W计，容量10A，安装高度为0.3m 。在有间墙、混凝土柱的办公室、通道及其它功能用房处，暗装于0.3米高处或踢脚线上；装于设备机房或厨房等潮湿场所的插座应采用防潮型，装高1.5米；有淋浴、浴缸的卫生间内开关，插座选用防潮防溅型面板。住宅套内安装在1.8m及以下的插座均采用安全型插座。8）配电设备、控制设备、用电设备，均应标注与设计图上相同的编号、符号或用途，方便操作和维修。 9）漏电开关的安装：漏电开关后的N线不准重复接地，不同支路不准共用（否则误动作），不准作保护线用（否则拒动），应另敷保护线（PE）或用漏电开关前的合用线（PEN）；漏电开关保护的380/220V移动设备宜用五芯插头、插座。 10）本工程日光灯采用电子镇流器（必须用经检验符合国家标准的产品）,补偿后功率因素应不低于0.9。11）本工程采用高效节能灯具（必须用经检验符合国家标准的产品）。五、照明系统本工程照明，分为正常照明和应急照明。根据建筑照明设计标准，按各功能分区的环境特点和使用要求，确定各区照明功率密度、平均照度等指标,主要分区指标详下表。1、灯具、光源选择及控制方式1）一般照明采用直接照明方式为主。室内一般场所照明采用三基色T5、T8直管形荧光灯和紧凑形荧光灯。 2）直管形荧光灯配直接型敞开式或带有格栅的灯具；紧凑形荧光灯配用直接型敞开式灯具。应急照明灯具采用紧凑形荧光灯，配电子镇流器。3) 照明、插座分别由不同的支路供电,所有插座、室外照明灯具的回路均设剩余电流断路器保护。2、应急照明1) 公共场所设置火灾应急照明，其地面照度不低于0.5Lx.地下车库人防区及楼梯间的应急照明，其地面照度不低于5Lx。2) 在走廊、楼梯间及其前室、电梯间及其前室、主要出入口等场所设置出口标志灯、疏散指示灯，疏散楼梯、走道、公共场所及地下车库应急照明灯采用自带蓄电池应急照明灯具，蓄电池的持续供电时间应大于30分钟。3) 火灾时由消防控制室自动控制点亮走廊、楼梯等处的火灾应急照明灯。3、照明控制1) 设备房、车库等处的照明采用就地设置照明开关控制；2) 住宅楼梯灯等采用节能开关控制；各区照明功率密度、平均照度表序号场所照明功率密度(W/m2)正常照明平均照度(Lx)参考平面1起居室71000.75m水平面2卧室7750.75m水平面3餐厅71500.75m水平面4厨房71000.75m水平面5卫生间71000.75m水平面6商铺123000.75m水平面7健身房8200地面8电梯前厅8150地面9地下车库475地面10消防控制室185000.75m水平面11配电装置室82000.75m水平面12变压器室5100地面13发电机房8200地面六、系统节能与措施1、节能措施与目标根据建设部民用建筑节能管理规定（建设部令第76号）、公共建筑节能设计标准（GB50189-2005）、建筑照明设计标准（GB50034-2004）、广东省公共建筑节能设计标准实施细则等节能标准、规定，为有效降低建筑物的能耗，本工程电气设计采取以下节能措施：1) 供配电系统节能：降低配电系统自身的能耗，提高设备用能效率； 2) 照明节能：提高照明方式与照明器具的效率，实现照明系统的实时控制； 3) 节能管理：避免人为浪费，为提高用能管理水平提供技术手段。2、供配电系统节能措施 1) 变配电系统设备采用节能、高效型设备，实现变配电系统的经济运行。 2) 变电所分别设于地下一层，靠近负荷中心，低压配电级数不多于三级，减少正常运行时的线路损耗，降低配电系统自身的能耗。 3) 低压配电系统采用单母线分段运行方式，系统接线适应负荷变化时，按经济运行方式灵活投切变压器。 4) 按照经济电流合理选择电缆截面，降低线路损耗。 5) 在低压配电系统设功率因数自动补偿装置，补偿后的功率因数大于09，减少无功损耗。 6) 空调器、水泵等采用节能型电动机，提高电动机的能效。 3、照明节能措施1) 按照建筑照明设计标准(GB50034-2004)，严格控制各个场所的照度值与照明功率密度值。本工程各个场所的设计照度值与照明功率密度值详附表4。2)一般照明采用直接照明为主方式，所有照明灯具、光源、电气附件等均选用高效、节能型，提高照明效率。3) 根据照明使用的特点和时段采用分区分时控制方式，并适当增加照明开关点。 4) 地下车库采用支架型T5、T8细管径直管形荧光灯。 5)直管形荧光灯配电子镇流器或节能型电感镇流器。 6)住宅楼梯,公共走道等处采用人体感应等实时控制方式，最大限度地实现照明系统节能。七、弱电安装与要求1、有线电视系统1）本工程设备要求支持数字双向电视网络系统.2）数字双向电视网络系统应满足载噪比（C/N)应大于或等于44dZ11-B。3）系统输出口的模拟电视信号输出电平，宜取(69±6)dZ11-BV。4）引入建筑物的线路装设防雷击及强电感应的保护装置。5）电视信号由室外有线电视网的市政接口引来，进楼处预埋两根SC40钢管。6）放大器箱及分支分配器箱安装在各层的竖井内，挂墙明装，底边距地0.5米。7）干线电缆选用SYWV-75-9,沿线槽。支线电缆选用SYWV-75-5穿JDG20管。沿墙及楼板暗敷，电视插座暗装底边距地0.3米。2、电话、计算机网络系统1）每户在起居室、主卧室安装电话插座一个。2）市政电话电缆室外引入至地下一层总接线箱通过竖井引至各层接线箱和过路盒，再到住户智能布线箱，再分配给户内的每个电话，户内穿JDG20管暗敷设。3）每层的电话分线箱、盒在竖井内安装，底边距地0.5米。电话插座暗装，底边距地0.3米。4）每户在起居室及书房或卧室分别穿一根5类线并安装一个计算机插座。5）由室外引来的数据网线至地下层弱电机房内的网络设备配线柜再有配线柜到竖井再到各层的住户智能布线箱，通过箱内的集线器分配到用户的各点。6）网络设备配线柜在竖井内明装，距地0.5米。计算机插座类型与网线箱匹配，底边距地0.3米暗装。3、语音对讲系统1)本系统采用全总线系统,户户隔离.2)本系统在住宅架空层设备监控机房设置管理主机,同时管理住宅的对讲系统;在住宅楼首层大堂入口各设一主门口机,在地下室各住宅入口设置副门口机;在住户内设一可视对讲分机;电源装置,分配器,放大器,中继器,隔离器等装置均装设在楼层弱电竖井内.3)住宅全部门口机由通信总线连接起来,共同由管理中心的一台管理机理.4)门口机电控锁全部采用消防锁，火灾时由消防中心强制打开门锁.5)指纹操作盒面板设有LED显示、ID号码选择按扭、CCD指纹读取窗口、门铃按扭等。6)指纹登记人数规格为2000人。4、地下车库停车管理系统1）本工程设有二进两出地下室内地下停车场一个，停车管理系统由中央管理系统、入口管理、出口管理及区域引导控制几部分组成。固定停车车辆、临时停车车辆均可入场停车，并按不同的方式计费。2）本系统将整个场地按每层划分为1个区域，共计2个停车区域，共设4个区域引导控制口，用户可根据各区域车位使用情况，选择可停车区域停车。3）每个停车场车辆出入口设置停车管理现场工作站，在D栋住宅架空层设备监控机房设停车场管理系统服务器。各工作站通过TCP/IP网络组成停车场管理以太网。停车管理现场工作站能将各类数据、图像等信息上传给停车场管理系统服务器，并下载所需数据、图像等信息传给停车场管理工作站。4）为提高停车管理安全水平，方便持固定卡用户出入，本工程停车场采取带图像监控、自动感应开闸功能的停车场管理系统。5、地下车库视频安防监控系统1）本工程在住宅首层、各主要出入口、电梯轿厢内及地下车库内设置各种类型的摄像机共n台,系统监控中心设于住宅消防安保中心。2）本系统采用模拟与数字结合方式，前端摄像机模拟信号经同轴电缆传输至控制中心，经数字硬盘录像机进行数字化存储，通过内置多路画面分割器进行1/4/9/16画面压缩拼接后，直接输出至电视墙上进行显示。3）系统的硬盘录像机要求具有多路显示与全屏变焦显示功能，硬盘应具有图像对比技术，当发现异常情况时发出报警信号并自动录像进行录像，同时具有报警输入输出接口。4)电梯轿厢内摄像机电源由该电梯照明回路引出，其余各摄像机电源由各层弱电间弱电配电箱引出。5)各摄像机均在末端进行变压整流，其电源变压整流装置放于该摄像机附近天花内。6)室外一体化快球摄像机线路应设置浪涌保护器(SDP)。八、项目进度计划计划从2014年9月至2016年6月(详细见后面附进度计划表)九、项目主要施工方法1、施工方法1.1、管路敷设1）施工步骤暗敷设：预制加工>测定箱盒位置>箱盒固定>管路连接>管路敷设、地线焊接。明敷设：预制加工>测定箱盒位置>支吊架固定>箱盒固定 >管路敷设与连接>地线连接。2）技术要点电气专业人员密切配合土建进度作好预埋工作，加强检查，杜绝遗漏；浇注混凝土时派专人看护。敷设于多尘和潮湿场所的管口连接处均应作密封处理；暗配的管路沿最近的路线敷设，并应减少弯曲；暗敷管路的保护层不小于15，其中消防系统暗敷管路的保护层不小于30。盒、箱开孔整齐并与管径相吻合，一管一孔，不得开长孔。金属盒、箱严禁用电、气焊开孔，并刷防锈漆。套管连接用于暗配管，套管的长度为连接管径的2.2倍；连接管口的对口处应在套管中心，焊口焊接牢固严密。明配管路及镀锌管，管箍丝扣连接时，套丝不得有乱扣现象，管箍必须采用通丝管箍，外露丝不多于2扣。管路敷设过程中，超过下列长度，应加装接线盒，其位置应便于穿线，无弯时30米；有一个弯时20米；有两个弯时15米；有三个弯时8米。无法加装接线盒时可以把管径加大一级。穿越外墙的钢管必须焊止水片，埋入土层的钢管做沥青防腐处理；管路连接必须紧密牢固，管口光滑无毛刺，护口齐全，管路的弯曲半径和弯扁度符合设计和规范要求。管口入盒、箱，暗配管用跨接地线焊接固定在盒棱边或专用接地爪上，暗配管口露出盒、箱应不大于5；明配管出锁母的丝扣为2-3扣。两根以上管入盒、箱长短一致，间距均匀，排列整齐。1.2电缆桥架安装1）施工步骤：弹线定位>金属膨胀螺栓安装>支架与吊架固定>电缆桥架安装>保护地线安装2）技术要点弹线定位：根据进盒、箱、柜等电气器具的位置，从始端至终端找好水平或垂直线，在线路的中心线进行弹线，分匀档距并用色笔标出具体位置。电缆桥架支架均采用金属膨胀螺栓固定。固定支架的间距不大于2米；在进出接线盒、箱、柜、转角、变形缝两端和丁字接头三端500以内，设置固定支持点。长度超过30米时设有伸缩节。桥架连接采用连接板，配平垫、弹簧垫圈，用螺母固定，螺母在桥架壁外侧。有交叉、转弯、丁字的部位应采用二通、三通、四通等弯通。在盒、箱、柜进出线处采用抱脚连接，并用螺丝紧固。桥架末端装封堵。穿墙、板处用防火枕或防火泥封堵。电缆桥架及其支架全长与就近的接地干线进行可靠连接，连接点不少于2处；金属镀锌桥架不做跨接地线，但连接板两端不少于2个防松螺帽或防松垫圈的连接固定螺栓；非镀锌金属电缆桥架连接板的两端采用铜芯导线进行跨接，接地线的截面积不小于4m，接地线保护地线敷设在桥架外侧，接地处螺丝直径不应小于6，并加平垫和弹簧垫，用螺母压接牢固。1.3管内穿线1）施工步骤：选择导线>穿带线>扫管>带护口>放线 >穿线>断线>导线接头>包扎>线路检查与绝缘检测。2）技术要点结构验收完后方可进行穿线。导线依据设计图纸严格按相分色；2.5至6平方的导线采用缠绕涮锡法连接，在距绝缘层约12-15处用其中一根线芯在其连接端缠绕5-7圈后，把余头并齐折回压在缠绕线上进行涮锡；10平方以上的导线采用套管连接；导线外皮及线芯不得有损伤，线进箱盒应有适当的余量；导线压接完毕后按支路进行绝缘遥测。1.4电缆敷设1）施工步骤：准备工作>绝缘摇测>放电缆机具的安装>电缆敷设 >挂标志牌>电缆头制作安装。2）技术要点敷设前要检查所敷设电缆的型号、规格与设计是否相同，例行外观检查和各项试验，用1KV摇表测线相间及相对地上的绝缘，电阻值应不低于10M，合格后后方可敷设。电缆头制作严格遵守工艺规程，采用干包或热缩处理，一次完成。电缆走向符合图纸要求，排列整齐，标志牌设置正确；电缆施工前将电缆事先排列好，画出排列图表，按照图表施工。电缆敷设时，敷设一根整理一根，卡固一根。3）电缆敷设符合施工规范规定，绝缘电阻值符合国家标准要求，相序正确，线芯与线鼻子压接牢固，电缆头固定可靠，在线槽内卡固可靠，敷设时不伤外皮。1.5配电箱安装1）施工步骤暗装配电箱：弹线定位>预留箱体洞>安装配电箱体>盘面组装>箱盘固定>压线>绝缘测试。明装配电箱：弹线定位>胀管螺栓安装>安装配电箱体>盘面组装>箱盘固定>压线>绝缘测试。2）技术要点墙内暗装配电箱配合结构施工，在墙体内预留比箱体稍大的预留洞；安装箱体时根据墙面建筑做法，确定出墙深度、标高，接地正确；墙面装修做法完成后安装箱芯、箱门，箱芯安装时配线美观，箱门紧贴墙面、开启灵活。安装暗装箱体时，进箱一管一孔，当箱体上敲落孔不够时，用开孔器开孔；管路连接完毕做跨接地线，不能用箱体作为接地线的导体；箱体、管路连接固定好后，箱内清理干净，用盖板封闭，避免土建时作业污染。墙上明装配电箱配合结构施工，在墙体内预留暗配管、分线盒；如果无法预留，则采取明配管形式。明装配电箱时（如有分线盒，应先将分线盒内杂物清理干净），将导线理顺；愤青支路和相序，按支路绑扎成束；待箱体找准位置并固定后，将导线端头引至箱内，将导线逐个压接在器具上，同时将保护地线压在明显的地方。配电箱安装的位置应正确，垂直度每米偏差在1.2/1000之内，成排盘面误差不应超过4；器具保护措施及其他安全要求应符合施工验收规范；箱体开孔合适，切口整齐，箱体油漆完整，盘内外清洁；支路编号、相序正确；导线连接紧密牢固，不伤线芯；箱内配线整齐美观，绑扎成束，接地明显可靠。配电箱全部安装完毕后，用1000V兆欧表对线路进行绝缘摇测，遥测项目包括相线与相线之间、相线与零线之间、相线与地线之间、零线与地线之间；调整无误后送电；回路编号正确，箱门内测贴系统图。1.6开关、插座安装1）施工步骤：清理>接线>安装、固定2）技术要点在各种管路敷设、盒子收口平整、线路压接、绝缘测试、墙面喷浆等施工内容均完成后，进行开关、插座的安装。开关、插座的安装位置正确，盒内清洁无杂物，盖板紧贴建筑物表面、清洁、无变形等缺陷，开关切断相线，插座接线符合标记；
