    广场外幕墙装饰工程施工组织设计.doc

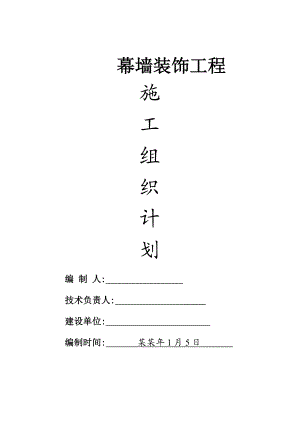

    幕墙装饰工程施工组织计划编 制 人: 技术负责人: 建设单位: 编制时间: 某某年1月5日 目 录一、编制说明21、编制依据22、编制范围23、编制目的24、开、竣工日期计划2二、工程概况3三、施工布置4(一)、(施工单位)施工组织机构41组织结构图42、项目施工管理组织成员及分工43、项目经理部核心领导54、项目管理管理岗位职责5(一)施工部署原则9(二)目标管理9(三)施工协调配合管理9(四)、争取创建优良工程10(五)、施工平面布置11四、施工准备11(一)施工组织11(二)质量目标11(三)劳动力组织11五、主要分项工程的施工方法和技术措施121.1 、玻璃幕墙工程1、玻璃幕墙工程2、干挂大理石幕墙工程163、点式钢构雨蓬18六、保证工程质量措施201、质量管理体系202、过程中的质量控制203、质量检验及技术措施204、冬雨季施工技术措施20七、环保及文明施工措施21八、安全生产保证措施22九、技术经济措施24十、工期控制措施25十一、技术经济指标25十二、工程项目的风险管理25十三、实施难点和对策27附图1:(预计)机械设备一览表2828一、编制说明1、编制依据(1)、某某广场二期外幕墙工程施工图”。(2)、国家有关现行建筑工程施工验收规范、规程、条例、标准及省、市基本建设工程的有关规定:1、工程测量规范 GB50026-932、建筑装饰装修工程质量验收规范 GB50210-20013、建筑电气工程施工质量验收规范 GB50303-20024、建筑施工安全检查标准 JGJ59-995、建筑机械使用安全技术规程 JGJ33-20016、建筑设计防火规范 CBJ16877、玻璃幕墙工程技术规范 JGJ102-20038、金属与石材幕墙工程技术规范 JGJ133-20019、建筑玻璃应用技术规程 JGJ113-200310、建筑幕墙 GB/T21086-20072、编制范围施工图纸所包括的全部 玻璃幕墙、铝单板幕墙、干挂大理石幕墙、及钢构雨棚等 工程。3、编制目的为确保工期、质量及安全、成本及文明工地条件,编制出有针对性的施工组织设计(方案),以指导施工顺利地完成本工程项目的建设。4、开、竣工日期计划工程工期计划:某某年2月22日计划开工,2011年5月15日竣工,施工总工期为83日历天。二、工程概况.某某广场外墙装饰工程”其范围内的城市基础设施完善,道路交通便捷,城市水、电、气管网实施完善。某某广场的外墙装饰工程对公司的形象、品牌发展及改善英德公共景观环境将起到积极作用。工程名称英德市某某广场外幕墙工程设计单位深圳市城建设计有限公司装饰面积6700层次(地上/地下)17/1装饰面最大标高(m)23m沿街总长 度308.5m总高度(m)65结构类型框架标高±0.00相当绝对标高(m)以室内±0.00为准设计室内外高差(mm)1.2自然地面标高(m)37.6建筑幕墙内容玻璃幕墙(明、隐框)1604铝单板幕墙/广告牌15960/939点式钢构雨棚165干挂花岗岩幕墙2500三、施工布置(一)、要求施工单位成立:施工组织机构1组织结构图项目经理 项目技术负责人 施 质 材 安 预 劳 后 资工 检 料 全 算 资 料员 员 员 员 员 员 勤 员玻 铝 干 玻 钢 内 勤 零璃 板 挂 璃 构 制 杂 星幕 幕 幕 雨 安 加 施 项墙 墙 墙 棚 装 工 工 目班 班 班 班 班 班 班 班组 组 组 组 组 组 组 组工 工 工 工 工 工 工 工人 人 人 人 人 人 人 人2、项目施工管理组织成员及分工为确保工程质量,加快施工进度,缩短工期,公司对该工程实行项目法管理,实行项目经理负责制,拟派项目部人员及职责分工如下:(拟派项目管理机构配备表详附件附图 8)要求施工方建立项目管理体制序号岗位分工技 术 职 称人数备注1项目经理工程师12项目技术负责人高级工程师13质量检查员助理工程师24施工员工程师26安全检查员技术员17劳资员技术员110资料员助理工程师111材料员助理工程师13、乙方现场核心领导项目经理: 1人 ,工程师,负责整个项目施工现场指挥。项目技术负责人: 1人 ,高级工程师,负责本工程施工技术管理。4、项目管理管理岗位职责A.施工方项目经理岗位职责:(1)、忠于职守、勇于负责、以身作则,严格要求自己,做好模范带头作用,对工程进度、计划、质量、安全、文明施工工作全面负责。(2)、学习研究施工图纸,熟悉尺寸、标高、质量要求和材料价格,参与编制单位工程施工方案,制定各项工程施工技术措施并组织实(3)、参与单位工程设计交底、图纸会审,向单位工程施工工长,有关人员进行安全、质量、技术交底。(4)、负责组织或指导项目部按设计图纸、施工规范、操作规程、施工组织设计、质量保证计划、技术安全措施进行施工,发现问及时处理或请示上级解决。(5)、负责复查单位工程测量定位、抄平、放线,组织定位工程的质量评定工作,参加隐蔽工程验收和分部工程质量评定。(6)、负责督促检查现场施工用电规范化问题;负责督促检查施工场场容场貌。切实搞好文明施工;负责督促检查安全生产,确保施工安全;负责督促检查施工质量及工程进度达到业主合同要求。在整个施工过程中,严格跟踪管理,发现问题及时处理,为维护企业信誉而尽职尽责。(7)、负责督促检查工程内业资料、工程档案,各项技术资料的签证收集、整理;参与重大事故的处理。B、项目技术负责人岗位职责:(1)、忠于职守、勇于负责、以身作则,严格要求自己,协助项目经理对工程进度、计划、质量、安全、文明施工做好管理。(2)、熟悉施工图纸尺寸、标高、材料及标准规范的质量要求。(3)、根据工程实际情况制定各项工程施工技术措施,对特殊关键工序编制施工方案并组织实施。 (4)、参加工程设计交底、图纸会审,领会设计意图,组织施工人员进行技术交底,确实保证按图施工。 (5)、分部分项工程施工前,按施工规范、操作规程、施工组织设计、质量保证计划的要求,组织分管工长对各施工班组进行质量、安全交底。 (6)、组织对工程轴线定位,抄平,放线和对隐蔽工程验收。 (7)、协助项目经理和公司有关部门,组织对单位工程的质量评定工作。 (8)、督促检查工程内业资料、经济签证的收集整理。 (9)、对公司负责,在公司领导下,团结项目部全体人员全面完成分公司下达的各项经济技术指标。C、施工各工长、工长岗位职责:(1)、忠于职守、勇于负责、以身作责,对工程质量、安全、进度、文明施工负责。(2)、参加施工组织设计、施工方案的编制及实施,制定单位工程实现优良的措施并组织实 施。(3)、负责单位工程测量定位、抄平、放线工作。(4)、组织学习施工图纸;负责向生产班组进行技术安全交底。(5)、制定施工技术安全措施,参与组织定位工程施工。(6)、制定单位工程场容管理及文明施工措施,并组织实施。(7)、负责单位工程施工用电规范化管理。(8)、负责隐蔽工程验收和分部分项工程质量的评定。(9)、负责各类技术资料的整理并报内业员汇总上报。D、资料员岗位职责:(1)、忠于职守,勇于负责,在项目经理的领导下对工程计划管理、内业资料管理、技术资料管理全面负责,做好施工图纸变更修改标识,竣工时交给生产技术科。(2)、学习图纸会审,参与协助预算部门编制单位工程预决算,负责提出单位工程一次性材料计划及单位工程成品、半成品、预制构件计划。(3)、协助项目经理施工作业进度计划、周计划,并制定计划实施保证措施。(4)、要和工长密切配合,在技术负责人的指导下,搞好内业资料、技术资料的收集、整理、汇总上报工作,配合施工工长做好隐蔽验收、工程量变更的经济签证工作。(5)、负责施工现场十种基础管理台帐的建立和管理。即:完成工作量台帐;用工台帐;材料物资消耗台帐;机械使用台帐;质量检查和技术交底记录台帐;安全检查和技术交底记录台帐;工程变更、签证及隐蔽验收记录台帐;试验、检验资料台帐;项目成本台帐及经济收支台帐;施工日记。E、材料员岗位职责:(1)、爱岗敬业,树立良好的工作作风和职业道德,在项目经理的领导下对工程物资管理全面负责。( 2)、密切配合工长,认真编制物资计划,按工程进度及时、准确地提报材料计划。对进场材料严格按计量检测制度严格验收;切实把好数量关、质量关、单据填制关,确实做到不合格材料不进场。( 3)、进场材料应分类、分规格堆码整齐,做到现场文明管理,杜绝和减少材料保管加工使用中的浪费,严格坚持按计划进料,建立健全现场物资的验收、保管、领退料和维护保养制度。定期清查盘点仓库、料场材料,及时办理结算手续,做到施工现场工完料尽场地清。( 4)、进场材料必须当天签章齐全,当天计账,做到日清月结。( 5)、建立健全各种物资台帐,做到账表清析,账、物准确无误,收、发料单据、凭证签章齐全,计量单位正确。( 6)、材料消耗应做到与工程进度、工程量相吻合,做到分部分项消耗。(7)、督促检查材料的使用,注意材料的回收利用。 (8)、周转材料进场要认真清点,完善管理,退场出现短缺的,要查找原因,写出书面说明。( 9)、现场材料员不得无故离开工地,如因此造成工地停工待料,影响施工生产,要追究其责任,并承担经济损失。 (10)、配合试验室,做好进场物资的检验、试验工作,对进场材料应根据规定和设计要求进行检查,应有出厂证明或验收单。F、测量员岗位职责:(1)、严格按设计图、规划图放线,建筑物(构筑物)的位置,标高未经规划和设计同意不得随意改变。定位报表必须经建设单位签证认可,否则不准动工。(2)负责所承担的施工幢号的单位放线及测定标高,配合公司测量人员进行高、大、精、难、造型复杂的工程及特殊构筑物的定位放线。 (3)、积极配合一线施工,做到随叫随到,不影响工程施工进度。 (4)、做好测量原始记录,定位放线报表,沉降观测及时报交有关部门。 (5)、做好仪器、工具的保护、保养工作,发现仪器误差立即进行检查校正,没有经校正合格的仪器不得带入现场使用。G、质安员岗位职责:(1)、具备科技管理工作和专业基础理论知识及专业知识,基本熟悉并能应用施工技术标准、规范、规程,掌握一般工程的施工工序、方法,工种的配合以及常用测量和机械的性能,基本掌握生产管理的方法,懂得党和国家的政策及规定,认真做好质量安全监督工作。(2)、现场质安员在质安科领导下进行工作,直接对工程处负责。(3)、掌握一般工程的施工程序、方法,熟悉并能应用施工技术标准、规范、规程,对整个规程的安全、质量实施监督、检查、控制、验收。(4)、参加所分管工程的分部、分项工程、单位工程的隐蔽验收、交工验收、质量、安全事故分析会,并提出书面处理的初步意见,对违章指挥、违章作业及各种安全、质量隐患有权制止,有权越级上报。(5)、对每个操作工序进行操作前的安全技术交底,操作中的检查控制、操作后的验收评定,杜绝不合格的产品出现。(6)、现场质安员必须指导、协助现场做好各种安全、质量台帐,并及时组织项目部进行周检、半月检及月检,在台帐上做出准确的评分统计。(7)、质安员在工作中必须坚持站在公正的立场上,严格按照公司有关文件精神对项目部操作班组进行监督、检查、奖罚,对在工作中查出的安全、质量隐患必须出具检查通知书,提出存在问题、整改方法及建议、整改期限,并进行复查。(一)施工部署原则本工程外装修标准高,工程量大,种类多,分项工程繁杂工期紧张.为了保证工程尽可能有充裕的时间施工.保质如期完成施工任务,施工部署原则如下:1.空间上部署原则采用 以建筑立面分区,分类、分块立体 施工。2.施工顺序上部署原则按照 自上而下,先结构后装饰面板 总施工顺序原则进行部署。 (二)施工单位的目标管理根据本工程特点,要求施工单位将某某广场外墙装饰工程列为重点工程,施工单位各工程项目管理人员必须给予高度重视,制定出严格的质量、安全、工期、成本、文明工地的控制措施,密切与各相关施工单位之间的联系,强化项目管理,精心组织施工,确保优良、高效、安全生产、文明施工等各项目标全面实现,具体目标为:1、要求质量目标:确保工程质量合格率100%,争创优良工程。2、要求工期目标:某某年02月15日计划开工,某某年5月15日竣工,施工总工期为83 日历天。3、要求安全生产目标:杜绝死亡、重伤、火灾、中毒、倒塌事故,严格按建设部制定的“一标五规范”组织施工,创建安全生产、标准化现场。4、要求文明施工目标:文明施工管理达到国家关于建设工程施工现场管、内业资料管理、技术资料管理的标准。做好施工图变更修改标识。 5、提供服务:与质量监督单位、专业施工单位保持良好的合作关系。 (三)施工协调配合管理1.与我方的工作协调(1)按照与建设单位签定的施工合同,精心施工,确保工程中各项技术指标达到建设单位的要求。 (2)主动接受建设单位施工过程中的监督,定期向建设单位汇报工程进度状况,对于施工中需建设单位协调工作立即向有关负责人汇报并请求解决。2.与设计单位的工作协调(1)施工方在中标收到图纸后即与设计院联系,要进一步了解设计意图及工程要求,根据设计意图提出施工实施方案。(2)主持施工图自审,协助甲方会同设计、完善设计内容和设备物资选型。(3)对施工中出现的情况,除按甲方、监理的要求及时处理外,还应积极修正可能出现的设计错误。3.与监理工作的协调(1)施工单位在施工全过程中,要严格按照经甲方及监理工程师批准的“施工组织设计”进行对施工单位的质量管理。在班组“自检”和项目质检员专检的基础上,接受监理工程师的验收和检查,并按照监理要求,予以整改。(2)所有进入现场使用的成品、半成品、设备、材料、器具,均主动向监理工程师提交产品合格证或质保书,应按规定使用前需进行物理化学试验检测的材料,主动送交检测结果报告,使所使用的材料、设备不给工程造成浪费。(3)按部位或分项、工序检验的质量,严格执行“上道工序不合格,下道工序不施工”的原则,使监理工程师能顺利开展工作。对可能出现的工作意见不一的情况,遵循“先执行监理的指导后予以磋商统一”的原则,在现场质量管理工作中,维护好监理工程的权威性。4与我方(甲方)的协调(1)按照与我甲方单位签定的施工合同,要求施工单合理安排,确保工程中各项施工工序都做到和谐、顺利施工。(2)工程进度以我方的总进度为主导方向,结合实际情况,在本工种内部调整。(3)施工方应主动接受甲方施工过程中的监督,对于施工中需第三方协调工作的应提前15天通知甲方单位,让甲方单位有充足的时间作相应调整。(4)具体在各分项工程上的施工,如预埋件埋设、脚手架使用、提升机具使用、以及与土建各种间的交接协调等均应作技术交底。(5)密切配合好总承包单位在安全、文明施工上的工作。5与施工方的协调(1)本人会对拟选定的施工单位予以考察,并采用竞争方法,使所选择的施工单位无论是资质、管理、经验上均符合工程要求。(2)责成施工单位所选用的设备、材料必须在事前征得甲方的审定,严禁擅自代用材料和使用劣质材料。(3)责成各施工方严格按施工总进度计划编制“实施进度计划”和“施工组织设计”,建立质保体系,确保所规定的总目标的实现。 (4)要求施工方各班组进场前均与施工方项目部签订工程承发包合同,严格以合同之条款来检查落实施工班组的责任、义务。任何施工班组的失误,均应视作施工方(乙方)的工作失误。(5)要求乙方将以各个指令,组织指挥各施工班组科学合理地进行作业生产,协调施工中所产生的各类矛盾,以合同中明确的责任,来追究贻误方的失责,尽可能地减少施工中出现的责任模糊和推倭扯皮现象而贻误工程或造成经济损失。(7)项目部应不断加强对各施工班组的教育,提请施工班组增强员工对产品的保护,做到上道工序对下道工序负责,完工产品对甲方负责,使产品不污、不损。(四)、争取创建优良工程本工程作为本公司的重点项目,本工程处有决心在公司的领导,严格按国务院建设工程质量管理条例和建设部工程建设强制性条文(房屋建筑部分)有关施工质量和安全的规定,以及国家、建接部和省市有关部门制定的法规施工,将在技术施工力量及物资供应上给予重点保证,建立以工程处为首的工程管理体系,按照国际1S09001质量体系的要求施工。(五)、施工平面布置本工程为幕墙专项工程,工程上用的材料基本为成品构件,制作加工大多在工厂完成,现场根据需要设周转场所,大型机具与土建单位配合使用,施工人员住宿与办公场所均不得在现场。四、施工准备(一)施工组织本工程施工 以建筑立面分区,分类、分块立体,自上而下,先结构后装饰面板 施工。(二)质量目标按现行国家验收规范建工程施工质量验收规范达合格等级。(三)劳动力组织配置 一、劳动力计划安排工 种各施工阶段投入劳动力情况预埋阶段准备阶段框架安装面板安装收尾清理竣工验收测量工224424电焊工1010101024油漆工133334内制工266644框 架安装工61016101010面 板安装工0161616168注胶工00610106杂 工4101610168五、主要分项工程的施工方法和技术措施1、 外排架工程A、 按照施工立面图间距对外钢架进行实际可行的调节,拆除原排架前需要考虑主楼以上的支撑点钢管架的受力,要边安装边拆除。B、施工用脚手架的承载能力要满足施工荷载的需要。C、对照参考点(面)找出控制点的间距和位置,并注意脚手架的通视性。D、根据施工图纸确定幕墙面、注意作业面与轴线的距离,脚手架与幕墙面、作业面的距离。玻璃幕墙工程施工准备: 材料与构件:a、 材料、构件要分门别类、按使用地点存放。铝单板及玻璃板块放入规定的房间内,下垫垫板,上盖塑料布,并写明警告标志,以防玻璃、铝塑板损坏。各种材料放在固定房间内并加锁,由专人负责看管。b、 安装前要检查型材,不得有明显变形,刮痕和污染。c、 各种材料要在施工现场验收,验收时甲方和监理都应在场。B、材料的加工: 材料的加工要按确认的设计施工图纸进行。C、后备材料: 不合格的构件予以更换,损坏的材料应及时补充, 易损的材料要有一定的备用量。施工技术、工艺方法一、 玻璃幕墙的施工工艺、技术要求:玻璃幕墙的施工测量应符合下列要求:1、 玻璃幕墙分格轴线的测量应与主体结构的测量配合,其误差应及时调整不得积累。2、 对高层建筑的测量应在风力不大于4级情况下进行,每天应定时对玻璃幕墙的垂直及立柱位置进行校核。玻璃幕墙立柱的安装应符合下列要求:1、 应将立柱先与连接件连接,然后连接件再与立柱预埋件连接,并应进行调整和固定。立柱安装标高偏差不应大于3MM。2、 相邻两根立柱安装标高偏差不应大于3MM,同层立柱的最大标高偏差不应大于5MM;相领两根立柱的距离偏差不应大于2MM。玻璃幕墙横梁安装应符合下列要求:1、 应将横梁两端的连接件及弹性橡胶垫安装在立柱的预定位置,并应安装牢固,其接缝应严密。2、 相领两根横梁的水平标高偏差不应大于1MM。同层标高偏差:当一幅幕墙宽度小于或等于35MM时,不应大于5MM; 当一幅幕墙宽度大于35MM时,不应大于7MM。3、 同一层的横梁安装应由下向上进行。当安装完一层高度时,应进行检查、调整、校正、固定,使其符合质量要求。玻璃幕墙其他主要附件安装应符合下列要求:1、 固定防火材料用锚钉牢固,防火保温层应平整,拼接处不应留缝隙。2、 冷凝水排出管及附件应与水平构件预留孔连接严密,与内衬板出水孔连接处应设橡胶密封条。3、 其他通气留槽孔及雨水排出口等应按设计施工,不得遗漏。4、 玻璃幕墙立柱安装就位、调整后应及时紧固。玻璃幕墙安装的临时螺栓等在构件安装、就位、调整、紧固后及时拆除。5、 现场焊接或高强度强螺栓紧固的构件固定后,应及时进行防锈处理。玻璃幕墙中与铝合金接触的螺栓及金属配件应采用不锈钢或轻金属制品。6、 不同金属的接触面应采用垫片作隔离处理。玻璃幕墙玻璃安装应按下列要求进行:1、 玻璃安装前应将表面尘土和污物擦拭干净,热反射玻璃安装应将镀膜面朝向室内,非镀膜面朝向室外。2、 玻璃幕墙四周与主体结构之间的缝隙,应采用防火的保温材料填塞;内外表面应采用密封胶连续封闭,接缝应严密不漏水。3、 铝合金装饰压板应符合设计要求,表面应平整,色彩应一致,不得有肉眼可见的变形,波绞和凹凸不平,接缝应均匀严密。4、 玻璃幕墙施工过程中应分层进行抗雨水性能检查。耐候硅酮密封胶的施工应符合下列要求:1、 耐候硅酮密封胶的施工厚度应大于3.5MM,施工宽度不应小于施工厚度的2倍;较深的密封槽口底部应采用聚乙烯发泡材料填塞。2、 耐候硅酮密封胶在接缝内应形成相对两面粘结,并不得三面粘结。玻璃幕墙安装施工应对下列项目进行隐蔽验收:1、 构件与主体结构的连接节点的安装;2、 幕墙四周、幕墙内表面与主体结构之间间隙节点的安 装;3、 幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的安装;4、 幕墙防雷接地节点的安装;对主要原辅料的要求:1、 铝型材: 隐框幕墙所用铝合金型材必须进行阳极氧化处理,其表面质量、几何形状、公差尺寸、机械性能、氧化膜厚度应符合图纸(或合同)及GE5237-93的规定,达到高精级要求。 型材的表面氧化膜厚度AA15级,其他质量应满足国家标准;检查合格,出具合格证后方可投入使用。 幕墙主要受力杆件的铝合金的横截面,应经计算决定,并能应满足50年一遇瞬时风压的的要求。 幕墙的铝合金杆件型材主要受力部份其壁厚不应小于3MM。 型材的下料尺寸、角度、数量按图纸规定进行。下料加工、结构铝合金窗框的结构扇的装配、以及玻璃间隔框的加工按我公司规定的铝门窗工艺操作规程进行。 结构粘接的型材必须与胶进行相容性及粘附力测试,合格后方能投入生产。2、 玻璃: 幕墙玻璃的外观质量和性能,应符合国家规范原辅材料标准的规定。 镀膜玻璃必须具备生产厂家出具的10年不脱掉膜的保证书。 玻璃必须与胶进行相容性测试。3、 各种胶类: 隐框玻璃幕墙的结构粘接部位,必须选取用中性硅酮结构胶;隐框幕墙的嵌缝部位,必须选用中性硅酮耐候胶。在隐框幕墙的用胶中,严禁使用酸性硅酮胶、聚硫密封胶,以及其它代用品。 玻璃结构胶与耐候胶及与其相接触的材料相容,否则不能使用。 隐框幕墙用胶,在进厂和使用前必须检查其有效期,超过储存期的胶严禁使用。4、 各种垫条、垫杆: 应选用硬质且表面平滑透气的聚乙烯发泡体,厚度公差±0.5MM,直径公差±0.5MM。 要与隐框幕墙用胶相容,否则不能使用。 必须具备生产厂家出具的产品性能结论及合格证、材料进厂复验合格后方可投入使用。 进厂时与使用前必须检查其有效期,超过储存期的不能投入使用。5、 各种附件类: 自制非标准附件按图纸要求加工,经检查合格后方能使用。 外购附件应符合国标GB9296-9305,进厂前需经质量检查合格后方能使用。 特殊专用附件,如无国标或企业内部标准的,应按设计要求进行采购,并经质量检查后方可使用。相容性及粘接力测试:1、 相容性试验: 将工程所用玻璃、型材、垫条、垫杆等与胶相接触的材料送到结构胶厂家或国家指定检测中心做相容性与粘附力试验,并出具试验审查报告以及项目保证书,不做此测验或测验不合格者,严禁订货生产。 试验合格后必须按照工厂规定的材料定点生产厂家及经销商,进行采购及生产。任何人不得擅自改用代用品。2、 固化手拉附着力试验: 在注胶的同时(每天上下午),用与工程相同的玻璃或型材,以同样的清洁方法,按设计要求厚度将结构密封胶注在材料表面上, 试件贴上标签,放入固化养生区内,从第四天起每天做一小段剥离试验检查其固化附着情况,并做好记录,如不合格及时采取措施直至完全固化为止。施工安装时的搬运、安装都必须待所用胶固化后方能进行。3、 现场物拉附着力的试验(按3%随机抽样检查): 对现场附着力的试验必须在硅酮胶彻底凝固后(通常为14-21天)进行,试件为待上墙的玻璃扇,试验数量最少为三樘,试验方法:用刀切开胶缝两侧,引出一段长度40MM的胶条,用拇指和食指捏住,沿胶缝往下(>900)撕扯40MM长之后,检查撕口两侧,看是否各面均残留一层(允许断裂)硅酮胶,如没有残留的硅酮胶需加抽查六樘,仍不合格时,此批玻璃禁止上墙使用,对合格的玻璃框扇应在撕口处重新补胶。性能试验:隐框幕墙产品必须送国家权威机关进行下列性能试验:1、空气渗透性能(气密性) 必做项目2、雨水渗透性能(水密性) 必做项目3、抗风压性能 必做项目3、平面变形压性能 必做项目注胶工艺:1、 环境要求: 注胶、固化和养护间应保持温度为25±5,相对温度50%,并要求空气洁净,通风良好。2、 准备工作:在注胶前应准备好下列条件及物品: 固化养护的堆放封闭场地。 图纸要求的垫条、玻璃垫块、结构铝组框和玻璃间隔框等。 净化剂:油性污迹用二甲苯、甲酮、乙酮丁酮;非油性物质用异丙醇及其50%的水溶液。 清洁、白色而不起毛的布或布头做抹布(抹布规格:42支以上)。 干净的薄片小刀。 盛溶剂的小尖嘴壶。 胶缝整形压板、刮板。 不干胶胶带。3、 表面净化: 从待涂胶的结构胶的基材表面上清除一切疏松的杂物,如污泥、灰及其一切污染物。 对待涂胶的结构粘接型材表面进行净化,工序如下:(1) 将溶剂倒在第一块抹布上,把它弄湿,并用它轻抹注胶表面,使之湿润。(2) 用第二块抹布在溶剂蒸发前,从表面沿同一方向(耐候胶必须由上向下)将溶剂连同脏物一并抹去,不允许来回擦试。严禁溶剂挥发致干后再擦。净化深而窄的节点表面要用上述的布包在清洁的薄片小刀上净化。(3) 每次净化后必须在半小时内注胶。如超过半小时或半小时内受到污染,其表面要再次净化。(4) 抹布变脏后立即更换。(5) 净化面宽度要大于胶缝宽的1.5倍。4、 结构胶的注胶工艺:(1) 在注胶前,首先确认一下结构胶是否过期,如已过期,不得使用。(2) 玻璃结构粘接时,镀膜层应朝下,粘好垫条,将结构铝组框四边对准其四边,落到泡沫间隔条上,并粘牢靠平。(3) 结构胶注胶必须水平进行。(4) 涂胶应仔细操作,确保涂胶槽充满胶料,待胶料充满胶槽口并超出槽口而隆起时,方可移动胶枪,用压板将胶缝压平压实。(5) 水平节点涂胶时应从一侧向另一侧推涂,勿从两头涂。垂直节点自下而上地涂,这样可利胶的自重使它自动充满胶缝空间。(6) 注胶后15-25分钟时间为胶缝整形期,在此期间应用刮板修补胶缝使之光滑平整连续,胶缝周围清洁干净。(7) 检查胶缝是否有空隙、气泡与漏注存在,若发现漏注及缺陷应及时切除大于缺陷1/3不合格部分,及时补胶,胶口之处多余的硅酮胶必须在凝固前擦干净。(8) 注意:检查与注胶同时进行,注胶结束后贴上标签,并及时填好管理卡片,登记板片之流水号、施工日期、清洁溶剂、胶型号、操作者、检查者等以备后查。(9) 注完胶的产品依水平方向移动至固化区。5、耐候胶的注胶工艺(1) 塞好已准备好的垫杆,并在胶缝两侧粘接胶带。(2) 竖缝自下而上沿胶缝推涂注胶,横缝从一侧推注。(3) 在耐候胶的操作时间内用刮板压下,使表面光滑平整。(4) 检查胶缝是否有漏注、空隙、气泡等缺陷,如存在这些缺陷应再行补救,切除大于缺陷1/3的不合格部分,重新注胶。(5) 耐候胶应采用与结构胶同一生产厂家的产品。6、固化期管理: 在室温25左右,相对湿度50%情况下,初步固化时间为7天,在此期限内,保持水平旋转,禁止搬动,14天后方可坚向放置。 7、 注意事项:1、 在注胶时,固化和养护封闭场地内禁止吸烟,以免引起火灾。2、 在注胶时,固化和养护封闭场地内应注意通风换气。3、 在注胶时,固化和养护封闭场地内,每日三次测取温度、湿度值并做好记录,及时填表,如不合要求应及时调整。3、干挂大理石幕墙工程干挂安装的施工准备:1、 设计的准备 干挂设计中考虑的主要因素有风压大小、地震烈度和气候环境。根据这些因素来确定石材品种、板材尺寸、连接件的种类、钢龙骨的大小。 风产生风压、风吸,是除地震作用以外对整个干挂系统的静态安全影响最大的因素。耐风压的设计以风洞试验决定风速压、风力系数。风压的确定可参照我国的建筑结构荷载规范。 在确定板材的基本尺寸、荷载的前提下,可以确定板材的厚度。出于板材的抗冲击性和干挂结构方面的考虑,干挂板材以25MM为宜。每块板上的连接点不少于4个。板面偏大的,必有须增加连接点。板材的槽眼部位是受力最大、剪切应力的焦点。在计算板材的弯曲应力和剪切应力后,即可确定板材的厚度。 必须在熟悉土建图纸,根据现场轴线、标高,经实测丈量,分部位绘制排列图。2、 干挂安装的板材准备 干挂石材常用的是磨光镜面板材,火烧、錾斧、粗细凿、磨菇石等板材均可。 干挂石板材的尺寸可以偏大些,但其短边的长度不宜超过1米,面积一般不超过2平方米。具体要根据计算的荷载和石材的种类来确定。 石板材的厚度一般以20-40MM为宜,以25MM厚的板材较为普遍。硬度较高、结实致密的钾长岩可以用20MM厚,但最好不要超过15M高。 许多天然的石材并不是各向同性的,石材的物理性能与岩石晶体的形成方向有关,不同方向的强度应力值是不同的,应用这石材时必须注意它的材料方向,必须以劈面或涩面为大面切割,不得以截面为大面切割。 按图加工。按有关标准进行检验,按块进行编码,每块板材的侧面编上与图纸相同的号码及规格尺寸。而后包装、发运。 对已按备料计划进入施工现场的各种饰面板材,必须进行严格的检查。(1) 进行数量的清点核对。(2) 按设计与各方选定的封样品种、颜色和花纹检查是否相符,有无色差。(3) 板材尺寸和厚度是否符合国家或合同约定标准。(4) 全面检查板材的光泽、平整度、表面有无破损、有无污染变色缺、棱掉角等。重点看是否有裂纹。(5) 板材内在质量检查,吸水率、压缩强度、弯曲强度、抗剪强度、耐磨试验。石材要送检,并要有质量保证证明。(6) 干挂安装前要先作三性检测和抗震性能试验,合格后方准安装。3、 辅助材料准备 龙骨材料的准备 镀锌连接件 硅胶、锚固剂、泡沫棒、纸胶带 软白醋、煤油、草酸 少量水泥、垫片4、 机械和工具准备 常用机具:角尺、拖线板、小铁锤、钢錾、铲刀、墨斗、水平尺、靠尺板、小线、线坠、橡皮锤、钢丝钳、钢丝线。 切割打孔工具:电动切割机、手提切割机、手提冲击电钻、角向砂轮机、砂轮台式切割机、冲击钻头、砂轮机、砂轮片、人造金钢石切割片、磨光片、电缆、配电箱、箱胶枪、电焊机。干挂安装的连接件与板缝拼接:1、 连接件干挂安装的连接件,又称挂件,它在板材和骨架间起连接作用。并有较高的强度和柔和的钢性,通常要求挂件材质强度极限大于500N/MM2 ,实际使用不得大于60%。现在普遍采用不锈钢制作。我国常用的国产1cr18Ni9Ti,国外材料有0cr18Ni9、AISI304、aisi316Ti(美国)、SUS304、SUS316Ti(日本)等。切勿用再生不锈钢制作。连接件是根据承载能力、锚固形式、连接形式等不同用途,分系列生产制作各种类型的连接件。目前常用的连接件:1、 牛轭板(或称角码),不锈钢制作,50×80×5MM(宽×长×厚),加工成牛轭形状;2、 不锈钢螺栓(包括螺帽、弹簧垫圈及垫片)M10×30MM3、 干挂板缝的拼接横平竖直,板边与板边之间留有约6MM的缝隙为宜,缝隙中充填密封材料。干挂安装的基面处理: 由于干挂安装是将板材用不锈钢构件悬挂在基面上,所以必须要有牢固的基面。1、 清理、冲洗基面。2、 以实轴线性、标高、按排列图纸、按行按块弹线性,并在各部位左右放好垂直钢筋线(即基面距离和相邻转角控制线,并做好标记)和弹好板材外皮落地线性。钢支架,须弹好竖钢垂直线。基面与外皮(板材)距离,一般根据计确定。框架结构,钢材支架,竖钢侧装,横钢焊于竖钢外侧,砼基、钢架形成混合基面,竖钢平装横钢焊入竖钢与竖钢之间(即竖钢横钢外皮保持一个平面)。3、 框架结构,砖砌填充,采用槽钢或角钢支架:
