DB13JT8463-2022 住宅小区供配电设施建设技术标准 （2024年版）.docx

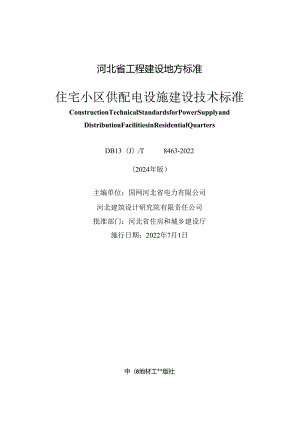

河北省工程建设地方标准住宅小区供配电设施建设技术标准ConstructionTechnicalStandardsforPowerSupplyandDistributionFacilitiesinResidentialQuartersDB13（J）T8463-2022（2024年版）主编单位：国网河北省电力有限公司河北建筑设计研究院有限责任公司批准部门：河北省住房和城乡建设厅施行日期：2022年7月1日中（8地材工*版社2022北京河北省住房和城乡建设厅公告2024年第8号河北省住房和城乡建设厅关于发布住宅小区供配电设施建设技术标准局部修订的公告住宅小区供配电设施建设技术标准（编号为DB13。）”8463-2022）局部修订的条文已经本机关审查，现予发布，自2024年5月1日起实施。经此次修改的原条文同时废止。局部修订条文及具体内容在河北省住房和城乡建设厅网站“工程建设标准规范”专栏公开。局部修订说明为规范住宅小区供配电设施建设，提高供配电设施抵御自然灾害的能力，提升遇险救灾用电的可靠性，保障人民生命财产安全。由国网河北省电力有限公司、河北建筑设计研究院有限责任公司会同有关单位对住宅小区供配电设施建设技术标准DB13(J)T8463-2022局部修订而成。本标准修订的主要内容包括：1 .术语“开闭所”改为“开关站”；2 .细化说明公式4.3.6中各系数选取方法；3 .箱式变电站单台变压器容量限值由63OkVA增加到100okVA;4 .公建设施和配套商业用房用电负荷计算指标由70Wm2150Wm2调整至70Wm212()Wm2;5 .增加配电室高压电源具备备用电源自动投切功能的要求；6 .第6章删除开关站、环网柜、配电室安装部位和地面相对高度，增加防水要求；7 .表8.2.3中，低压电缆增加185mm2规格；8 .删除原6.1.2、7.3.4、7.3.5、7.3.8、8.2.7、8.2.8、8.2.9条。此次局部修订共17条，分别为第2.0.3、2.0.4、2.0.8、2.0.9、4.2.2、428、5.1.6>5.4.3、6.1.1、6.1.3>6.1.4、6.1.7、6.1.8、7.1.5、7.3.3A、8.2.3、8.36A条。其中新增2条。本规程条文下划线部分为修改的内容。此次修订后的标准由国网河北省电力有限公司负责具体技术内容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责管标准执行过程中，如有意见或建议，请寄送至国网河北省电力有限公司收（地址：石家庄市裕华区富强大街32号，邮编：050000,电话：0311-87933338,电子邮箱：changz）,以供今后修编（订）时参考。本次局部修订的主编单位、参编单位、主要起草人和审查人员名单：主编单位：国网河北省电力有限公司河北建筑设计研究院有限责任公司参编单位：衡水电力设计有限公司河北广策电力工程设计有限公司河北智博电力工程设计有限公司河北创宇电力设计有限公司石家庄铁道大学河北沃邦电力科技有限公司主要起草人：吕运强刘平贾慧军丛军梁宝全吴磊周爱国邢建涛付文杰王娜王俊龙辛曙光崔威张海燕崔驰吕琛闫淼马洪亮张然仇尉景杨书强苏晓东戎瑞安卢玉洋曹子建葛维刘树培刘灵霞常征翟志华李思嘉冯剑高飞朱自清许鸣珠董京邱云王艺峰贾征航张博炜王兆辉王鹏飞魏新杰于驻海徐艳霞李健路宽王刚连丽华杨圆圆审查人员：贾占亭赵彦辉路其新司绍林陈文燕李泽平刘强李明李超河北省住房和城乡建设厅公告2022年第36号河北省住房和城乡建设厅关于发布住宅小区供配电设施建设技术标准的公告住宅小区供配电设施建设技术标准(编号为DB13/T8463-2022)已经本机关审查并批准为河北省工程建设标准，现予发布，自2022年7月1日起实施。本标准在河北省住房和城乡建设厅网站(ZfeX)公开。lf前三根据河北省住房和城乡建设厅2020年度省工程建设标准和标准设计第三批制（修）订计划（冀建节科函（2020）173号）的要求，由国网河北省电力有限公司、河北建筑设计研究院有限责任公司会同有关单位编制而成。本标准共分为11章，主要技术内容包括：1.总则；2.术语；3.基本规定；4,负荷分级与计算；5.供配电系统；6.开关站、配电室；7.设备选择；8.电缆及敷设；9.计量；10.防雷、接地；I1.施工与验收。本标准由河北建筑设计研究院有限责任公司负责具体技术内容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责管理。标准执行过程中，如有意见或建议，请寄送至河北建筑设计研究院有限责任公司收（地址：河北省石家庄市裕华区建设南大街83号，邮编：050000,电话：0311-80995666-5571,电子邮箱：13932105551）,以供今后修订时参考。本标准主编单位、参编单位、主要起草人和审查人员名单：主编单位：国网河北省电力有限公司河北建筑设计研究院有限责任公司参编单位：国网河北省电力有限公司衡水供电分公司衡水电力设计有限公司河北广策电力工程设计有限公司河北智博电力工程设计有限公司河北创宇电力设计有限公司石家庄铁道大学河北沃邦电力科技有限公司主要起草人：吕运强汤军丛军梁宝全贾慧军周爱国付文杰曾军王智卜王俊龙周文博李华英崔驰苏晓东李超翟志华闫淼吴磊王娜许鸣珠马洪亮连丽华肖征李子明朱自清戎怡曼陆宽刘书广朱恩山蔡亚南齐建军卢玉洋侏耙葭李健王兆辉刘廷众郑剑南温瑞霞冯剑董俊虎吕琛审查人员：李泽平王刚贾占亭王虎陈文燕张战勇赵彦辉赵丽娅李朝阳1JeO'Pxj111I3 ja£44 负荷分级与计算54.1 负荷分级54.2 负荷计算54.3 变压器容量65 供配电系统85.1 ll；/1.t1.85.2 低压配电95.3 电能质量IO5.4 交流充电设施106开关站、配电室126.2 配电自动化136.3 用电信息采集系统147157.1 11；若W157.2 环网柜157.3 箱式变电站167.5 低压开关柜177.6 操作及保护电源部分187.7 低压电缆分接箱（柜）188电缆及敷设198.110kV电缆198.2低压电缆209.1 计量表的要求219.2 电能计量箱（柜）2210防雷、接地2311I】J3'、C11.1 高低压开关柜2411.2 变压器的安装2711.3 电缆线路2811.4 电能计量箱（柜）3111.5 5±13311.6 土建基础3411.7 36本标准用词说明37引用标准名录38附：条文说明39Contents1 GeneralProvisions12 Terms23 BasicProvisions44 Power1.oadClassificationandCalculation54.1 Power1.oadClassification54.2 Power1.oadCalculation54.3 TransformerCapacity65 PowerSupplyandDistributionSystem85.1 HighVoltagePowerSupply85.2 1.owVoltagePowerSupply95.3 PowerQuality105.4 ACChargingFacilities106 SwitchingStationandDistributionRoom126.1 ArchitecturalRequirements126.2 DistributionAutomation136.3 PowerConsumptionInformationAcquisitionSystem147 EquipmentSelection157.1 Transformer157.2 RingMainUnit157.3 Box-typeTransformerSubstation167.4 HighVoltageSwitchCabinet177.5 1.owVoltageSwitchCabinet177.6 OperationandProtectionofPowerSupply187.7 1.owVoltageCableTappingBox(Cabinet)188 antd«*«18.110kVCable1982*«209 Metering219.1 RequirementsofMeters219.2 ElectricEnergyMeteringBox(Cabinet)2210 Protectionagainst1.ightningandGrounding2311 ConstructionandAcceptance2411.1 Highand1.owVoltageSwitchgear2411.2 InstallationOfTransfbrmer2711.3 Cable1.ine2811.4 ElectricEnergyMeteringBox(Cabinet)3111.5 53311.6 CivilFoundation3411.7 SafetyFacilities36ExplanationofWordinginThisStandard371.istofQuotedStandards38Addition:ExplanationofProvisions391总贝!l1.0.1为规范住宅小区供配电设施建设，根据河北省经济发展和配电网现状，按照以人为本、安全可靠、经济实用、节能环保的原则，制定本标准。1. 0.2本标准适用于河北省新建住宅小区供配电设施的建设。1.0.3住宅小区供配电设施建设除符合本标准外，尚应符合国家、行业及河北省现行有关标准的规定。2术语2. 0.1住宅小区供配电设施PowerSupplyandDistributionFacilitiesinResidentialQuarters从电网电源点至用户电能计量装置的电气及土建设施。2.0.2公建设施PublicBuildings与居住人口规模相对应配套建设的，主要为本小区居民提供公共服务的各类生活、安保、消防等设施。2.0.3开关站SWitChingStatiOn区域内对20kV及以下中压电源进行分配的配电设备及土建设施的总称。2.0.4配电室DiStribUtionRoOm主要为低压用户配送电能，设有中压配电进出线（可有少量出线）、配电变压器和低压配电装置，带有低压负荷的户内配电场所。2.0.5双电源DualPowerSupply分别来自两个不同的变电站或来自不同电源的同一变电站内两段母线，为同一用电负荷供电的两路供电电源。2.0.6双回路DoUbleCirCUit为同一用电负荷供电的两回供电线路。2. 0.7产权分界点DividingPointofPropertyRights供电企业和用户电气设备资产的连接分界点。2.0.8环网柜RingMainUnit用于20kV及以下中压电源分段、联络及分接负荷的设备。2.0.9箱式变电站Box-typeSubstation由20由及以下中压开关、配电变压器、低压出线开关、无功补偿装置和计量装置等设备共同安装于一个封闭箱体内的户外配电装置。2.0.10公用变压器PublicTransformer住宅小区供配电设施验收完成后需移交给供电部门运维的变压器为公用变压器，也称为电业变压器。2.0.11专用变压器SpecialTransformer由高供高计用户运维的变压器为专用变压器，也称为物业变压器。2.0.12电缆分接箱（柜）CableBranchBox（Cabinet）用于0.4kV电缆线路的接入和接出，作为电缆线路的多路分支，起输出和分配电能作用的配电装置，简称分支箱。2.0.13电能计量装置ElectricEnergyMeteringDevice由各类计量表计（电能表）、计量互感器及其二次回路、电能计量箱（柜）、和与电能计量有关的采集终端及其工作电源、费控装置等设备所组成装置的总和。2. 0.14配置系数CoefficientofConfiguration配置变压器的容量（kVA）或低压配电干线馈送容量（kVA）与居住区用电负荷（kW）之比值。3. 0.15低压供电半径1.owVoltageSupplyRadius从配电室（箱式变电站）低压柜出线柜至电能计量箱（柜）的线路长度。3基本规定4. 0.1住宅小区供配电设施建设应符合当地电力发展及城市发展的规划。3.0.2供配电设施用房应与住宅小区同步设计建设。3.0.3居民用电应独立设置配电室及公用变压器，小容量公建设施或配套商业用房供电可由公用变压器供电。3.0.4抗震设防烈度为6度及6度以上地区的住宅小区供配电设施必须进行抗震设计。4负荷分级与计算4.1 负荷分级4.1.1 住宅小区内建筑及配套设施用电负荷分级应符合国家现行标准供配电系统设计规范GB50052、民用建筑电气设计标准GB51348的规定。4.1.2 住宅小区配建电动汽车充电设备用电负荷等级为三级。4.2 负荷计算4. 2.1每户住宅的用电负荷和电能计量表的选择不宜低于表4.2.1的规定。表4.2.1住宅用电负荷与电能表选择序号建筑面积S(M)用电负荷(kW)电能计量表(单相A)1S8065(60)280<S10075(60)3100<S12585(60)4125<S15095(60)5150<S180105(60)6180<S215115(60)7215<S250125(60)5. 2.2居民住宅小区内的公建设施和配套商业用房应按计算容量计算用电负荷，当计算容量不明确时按70Wm2120Wm计算用电负荷。6. 2.3居民住宅小区内的电动汽车直流充电装置按实际设备容量计算用电负荷；其他车位宜按交流充电桩计算用电负荷，每个充电桩充电功率按单相7kW计算。4.3变压器容量4.3.1居民住宅小区的变压器供电容量应采用配置系数法按式4.3.1计算，并根据计算结果选择相应规格的变压器。S-ZP1XKP+ZP2XKP2+2/3XKP3(4.3.1)式中：S变压器供电容量(kVA);Pi每户住宅用电负荷(kW);P2公建设施和配套商业用电负荷(kW);P3单相充电设施用电负荷(kN);Kpi住宅配置系数(kVAkW);Kp2公建设施和配套商业配置系数(kVAkW);Kp3单相充电设施配置系数(kVAkW)04.3.2住户配置系数Kpi宜按表4.3.2选取。M3.2住户配置系数KPi选择表序号变压器供电住宅户数配置系数(KPi172户及以下0.6272户以上、200户以下0.53200户及以上、300户以下0.44300户及以上0.354.3.3公建设施和配套商业配置系数Kp2可根据小区规模、负荷性质在O.20.5范围内选取。4.3.4单相7kW交流充电设施配置系数Kp3可按表4.3.4选取。表4.3.4单相7kW交流充电桩配置系数Kp3选择表数量(台)612182436502100Kp30.80.650.50.450.350.30.24.3.5住宅小区内公建设施专用变压器供电应按计算负荷配置。4.3.6住宅小区内低压干线馈送容量应按式4.3.6计算。Sl>ZP1×Kp4(4.3.(6)式中：S1低压干线馈送容量(kVA);P1每户住宅用电负荷(kW);Kp4低压干线配置系数(kVAkW);4. 3.7住宅小区内低压干线配置系数应按表4.3.7选择。表4.3.7低压干线配置系数Kp4表序号居民住宅户数配置系数(昨4)13户及以下123户以上、12户以下0.8312户及以上、24户以下0.7424户及以上、36户以下0.6536户及以上0.55. 3.8箱式变电站单台变压器容量不应大于100OkVA,建筑物内单台变压器容量不应大于125OkVA。5供配电系统5.1高压供电6. 1.1住宅小区供电接入方式应根据周边电力设施现状、建设规模及未来发展等因素选择，不同供电容量的接入方式应符合表5.1.1的要求。表5.1.1供电接入方式选择表序号供电容量（S（kVA）接入方式1S2000kVAIOkV公用线路22000kVA<S4000kVA宜从变电站或开关站新建IOkY线路34000kV<S8000kV宜从变电站新建IOkv线路48000kV<S30000kV宜新建多回IokV线路供电530000kVA<S采用35kV或IIOkV供电1.1.1 1.2开关站宜采用单母线带联络开关接线方式，双电源供电，由开关站供电的配电室或箱式变电站据其负荷性质采用双辐射、单辐射或内环网等方式供电。1.1.3 住宅小区内的IOkV供电线路应选用电缆供电。1.1.4 住宅小区高压供电宜采用“环网柜+开关站+配电室（箱式变电站）”供电方式。1.1.5 配电室（箱式变电站）的低压出线开关应与电缆分支箱（柜）开关有级差配合关系。1.1.6 配电室高压侧宜采用双电源供电、同时运行，且具备备用电源自动投切功能。1.1.7 每个配电室变压器宜2台一组，总数量不应超过4台，总容量不应大于500OkVAo5.2 低压配电5. 2.1两台及以上变压器的配电室应装设0.妹V母联开关，低压进线开关与母联开关之间应加装闭锁装置。6. 2.2住宅小区低压配电网，宜采用放射式结构，低压供电半径不宜超过250m。7. 2.3每套住宅用电负荷不超过12kW时，应采用单相电源供电；每套住宅用电负荷超过12kW时，宜采用三相电源供电；当住宅套内有三相用电设备时，应采用三相电源供电。8. 2.4为公建设施或配套商业用房供电的电能计量表出线开关电流整定值不应大于250A。9. 2.5变压器低压侧应设置无功补偿装置，补偿后功率因数不应低于0.9o10. .6用户电能计量箱（柜）处应设具有过载、短路保护功能的开辛山耍11. 2.7公建设施低压供电线路不应与居民住宅低压供电线路共用回路。12. 2.8配电线路的短路保护电器，应在短路电流对导体和连接处产生的热作用和机械作用造成危害之前切断电源。13. .9配电线路的过负荷保护，应在过负荷电流引起的导体温升对导体的绝缘、接头、端子或导体周围的物质造成损害之前切断电源。5.3 电能质量5. 3.1用户电能计量箱（柜）处的电压偏差允许值（以额定电压的百分数表示）宜为+5%、0%;对于远离变电所的小面积一般工作场所，难以满足上述要求时，可为±5%。6. 3.2当IOkV电源电压偏差不能满足用电单位对电压质量的要求时，宜采用IOkV有载调压变压器。7. 3.3配电系统中的谐波电压和在公共连接点注入的谐波电流允许限值，宜符合现行国家标准电能质量公用电网谐波GB/T14549的规定。8. 3.4自动补偿装置应具备自动过零投切、分相补偿以及抑制谐波等功能。装置安装地点的系统电压波动范围不应超过额定工作电压的±10%,无抑制谐波或滤波功能的装置电压总谐波畸变率不应大于5%.5.4 交流充电设施5.4.1 新建住宅小区配建停车位应全部具备充电设施安装条件。5.4.2 4.2居民客户在自用充电设施应一桩一表，宜由小区公用配电室供电。5.4.3 4.3具有经营性质的充电设施，用电设备总容量在100klV及以下时，可由小区公用变压器供电；容量在100kW以上时，应由小区专用变压器供电。5.4.4 4.4当非车载充放电装置利用车辆储能电池向电网送电时，应采取专用开关、反孤岛装置、逆功率保护等技术措施。5.4.5 住宅小区车库内每个防火分区安装电缆分支箱一座，每个防火单元安装单相电表箱，应预留不低于车位数量50%的表位。5.4.6 新建充电设施应根据规模在配电室预留专用馈线开关。当负荷容量小于100kW时，开关额定电流宜为250A;当负荷容量为100kW250kW之间时，开关额定电流宜为400A;当负荷容量大于25OkW时,应增加开关。5.4.7 交流充电桩电表箱表后出线应设置带隔离功能的A型剩余电流动作保护电器，额定动作电流不应大于30mA,动作时间不大于0.Iso6开关站、配电室6.1 建筑要求6.1.1 开关站、环网柜、配电室选址应符合现行国家标准2OkV及以下变电所设计规范GB50053的有关规定。6.1.2 此条删除。6.1.3配电室不应设在住户的正上方、正下方、贴邻和住宅建筑疏散出口的两侧。6.1.4开关站、配电室净高不应低于3.5m。6.1.5开关站、配电室内设备单列布置时房间净宽度不应小于4.5m,双列布置时房间净宽度不应小于7.5m。配电室长度大于7m时，应设有两个出口，并宜布置在配电室的两端。6.1.6采用箱式变电站方式供电时，应设置箱式变电站的检修通道和运输通道。61.7开关站、配电室宜采用带保护罩的1.ED照明灯具,并设置检修插座。1.1.8 开关站、环网柜、配电室排水、消防、通风、环境保护应符合以下要求：1开关站、环网柜、配电室应采用自流式有组织排水，电缆沟内应在最低点设置集水坑。2配电室设于地下且靠近建筑物外墙时,不宜在配电室外墙上设置进出线套管。2a配电室位于地上时，室外电缆不应由建筑顶部通过防水套管垂直进入建筑物。2b地下配电室出入口应预留防水挡板卡槽，挡水板高度不应彳氐于O.8m。3开关站、环网柜、配电室应符合国家现行标准建筑设计防火规范GB50016和2OkV及以下变电所设计规范GB50053的消防规定。4开关站、环网柜、配电室宜采用自然通风或机械排风。5开关站、环网柜、配电室应采取屏蔽、减震、隔音措施。配电室噪声对周围环境影响应符合现行国家标准声环境质量标准GB3096的规定。1.1.9 住宅小区应考虑开关站、配电室电气设备运输通道，并满足荷载要求。6.2 配电自动化6. 2.1供配电设施应实现配网自动化功能。开关站、环网柜应配置“三遥”站所终端(DTU),能够判断隔离短路、接地故障，并具备故障录波和数据上传功能。7. 2.2在配网自动化规划区域内住宅小区的IokV配电网，应预埋配网自动化通讯管孔，预留配网自动化设备装设位置及通讯线路位置。8. 2.3配电自动化通信网宜采用光传输网络专网通信方式，实现规范接入。9. 2.4接入IOkV配电网的自动化设备应具有采集电气系统运行工况并上传至电网管理机构的能力，同时具备接受电网管理机构控制调节指令的能力。10. .5监测信息应包括以下内容：1电气模拟量：接入点的电压、电流、有功功率、无功功率、功率因数、频率、电压不平衡、谐波等。2状态量：接入点的断路器状态、故障信息、储能系统远方终端状态信号和通信状态等信号。6.3 用电信息采集系统6.3.1 用电信息采集系统应实现对电能量、电流、电压等数据项的采集，具备对计量异常监测、用电分析功能；并实现用电信息采集的“全覆盖、全采集”，实现供电可靠性和电压合格率统计到户。6.3.2 智能电表应符合现行国家或行业标准对应的技术规范要求，具备时钟、电能量、电流、电压等数据项记录及信息上传功能。6.3.3 3用户配电室及采集终端安装位置应完全覆盖无线公网通信信号，确保采集终端无线通信信号正常。6.3.4 每台配电变压器应安装满足考核计量要求的配电变压器计量装置及采集终端，以满足分台区、分电压考核计量及采集需求。7设备选择7.1变压器7.1.1 箱式变电站变压器宜选用低损耗油浸全密封变压器，配电室内的变压器宜选用低损耗干式变压器；其接线组别一般采用DynI1。7.1.2 特性变化大的负荷可选用非晶合金变压器。7.1.3 干式变压器应带有金属外壳，防护等级不应低于IP20。7.1.4 干式变压器应带有温控装置，应具有主变超温远程告警功能。7.1.5 变压器能效等级不应低于现行国家标准电力变压器能效限定值及能效等级GB20052规定的2级能效要求。7.2环网柜7. 2.1环网柜应进出线便利，不应设在地势低洼和可能积水的场所。8. 2.2环网柜（户外环网单元）宜选用可扩展的SF6共气箱型或固体绝缘环网柜，宜采用SF6或真空固封开关。9. 2.3环网柜应预留配电自动化接口，应具备“五防”功能。应配置带电显示器，应能满足验电、试验、核相的要求。10. 2.4环网柜开关类型应选用断路器。断路器额定电流不宜小于630A,额定短时耐受电流不宜小于20kA4s,额定峰值耐受电流不宜小于50kA。11. .5实施配电自动化的环网单元应具备手动和电动操作功能。环网单元应选用IAC级产品，内部故障电弧允许持续时间不应小于0.5So7.2.6环网柜外壳应满足使用场所的要求，应具有防水、耐雨淋及耐腐蚀性能，防护等级不应低于IP3X级，外壳材质宜选用不锈钢(304),厚度不小于2mm。7.2.7环网柜柜体内电缆头应加装接地、短路故障指示器。配套提供相应规格IOkV预制式电缆终端，外屏蔽采用挤包工艺，配套提供操作工具。7.2.8SF6气体绝缘的环网单元每个独立的SF6气室应配有气体压力指示和独立的充气接口，并具备低气压分合闸闭锁功能。7.2.9安装在由IokV电缆单环网或单射线接入的用户产权分界点的环网单元，应具有自动隔离用户内部相间及接地故障的功能。7.3 箱式变电站7.3.1 3.1箱式变电站IOkV部分宜采用SF6环网单元，环网单元应由进线单元、配变出线单元、环出单元组成，环网单元应具有“五防”功能。7.3.2 3.2环网单元宜选用额定电流630A的负荷开关柜，额定短时耐受电流不小于20kA4s,额定峰值耐受电流不小于50kA,SF6环网单元应配置压力指示器，具备低气压分合闸闭锁功能。7.3.3 环网单元、变压器及低压设备导体应绝缘封闭，环网单元及箱式变电站的箱体设计有压力释放通道，能够防止故障引发内部电弧造成箱外人员伤害。7.3.4 A箱式变电站低压馈线应采用额定电流为400A、250A、100A三种规格的开关，每种规格馈线开关均应预留备用开关。7.3.5 此条删除。7.3.6 此条删除。7.3.7 箱式变电站外壳应具有良好通风散热性能及防腐、防水、防震、防尘、防电燃功能。宜采用底进顶出的通风结构。7.3.8 箱式变电站变压器噪声对周围环境影响应符合现行国家标准声环境质量标准GB3096的规定。738此条删除。7.4 高压开关柜7.4.1 高压开关柜应选用额定电压12kV,额定短时耐受电流31.5kA环保气体绝缘或户内金属铠装移开式开关柜，且不应放置在高温、潮湿场所。7.4.2 高压开关柜应配置电动、手动操作机构，加装微机保护装置，预留配电自动化接口，应具备“五防”功能。应配置带电显示器，满足验电、试验、核相的要求。7.4.3 进线柜保护装置应具有过流、速断等功能；馈线柜保护装置应具有过流、速断、过负荷、变压器保护等功能；母联柜保护装置应设置备投装置，实现进线备投或母联备投功能；保护装置应具有三相测量及保护电流回路、保护跳闸及防跳回路。7.4.4 高压开关柜母排应选用铜排，额定短时耐受电流不宜小于31.5kA,额定峰值耐受电流不宜小于50kA。7.5 低压开关柜7.5.1 低压开关柜宜选用母线区、设备区和电缆区互相隔离的开关柜，设备导体均绝缘封闭，宜选用抽屉式，采取下进风、上出风散热结构，防护等级不低于IP31。7.5.2 5.2主母线应选用铜排，额定短时耐受电流不小于65kAls°7.5.3 低压进线、分段开关宜采用电子控制的智能型框架断路器，配置电动操作机构，额定运行短路分段能力不小于65kA,出线开关采用塑壳空气断路器，额定运行短路分段能力不小于50kA。7.5.4 在规划及实施配电自动化区域，宜使用带通讯功能的智能型低压开关。7.6 操作及保护电源部分7.6.1 一体化电源系统采用分布架构，各功能测控模块采用一体化设计、配置。容量不应小于40Ah。7.6.2 电源屏体防护等级IP30,选用高强度钢组合结构，并充分考虑散热的要求。屏柜应有良好的防电磁干扰的屏蔽功能。7.7 低压电缆分接箱（柜）1 .7.1低压电缆分接箱（柜）应采用元件模块拼装、框架组装结构，箱内母线及馈出均应绝缘封闭。2 .7.2进出线开关应采用塑壳断路器或条形开关。7 .7.3低压电缆分接箱（柜），进线壳架宜选用额定电流400A、主母排宜选用额定电流630A、额定短时耐受电流不小于IokA/1s。8 .7.4低压电缆分接箱外壳应采用环保绝缘材料。低压电缆分接柜应采用固定柜。8电缆及敷设8.1 WkV电缆8.1.1 IOkV电缆应采用三芯统包型交联聚乙烯绝缘铜芯电力电缆，内护套可采用聚氯乙烯或聚乙烯材质，外护套采用聚氯乙烯。线芯屏蔽、主绝缘、绝缘屏蔽应采用三层共挤、全封闭干式交联生产工艺。8.1.2 进出开关站、配电室内的电缆，应采用阻燃电缆。8.1.3 IOkV电缆截面在热稳定校验后，应按表&1.3进行选择。表&1.310kV电缆截面选择表类型铜芯电力电缆截面（11三2）主干线400、300、240分支线240、120、70环网柜联络线400、300、240变压器进线120、708.1.4 IOkV电缆附件宜选用预制式、冷缩式产品，应有密封防水措施；紧凑型环网单元和箱式变电站等可分离式连接器应采用全屏蔽可触摸式结构。8.1.5 电缆铠装接地线与屏蔽接地线必须分开，铠装接地线截面积不小于Iomm2,屏蔽接地线截面积不小于25mm208.1.6 1.6IOkV电缆额定电压UoZU应采用8715kV,满足中性点不接地系统单相接地时持续运行2h要求。8.1.7 1.7IOkV电缆宜采用排管、电缆沟、桥架敷设方式。8.2.1 低压电缆宜选用交流聚乙烯绝缘、阻燃的铜芯电缆，选用相线、中性线等芯结构。8.2.2 低压电缆的额定电压(Uo/U)宜选用O.6kVlkV08.2.3 低压电缆应满足配电系统接地形式的要求，电缆截面在热稳定校验后，应按表8.2.3表进行选择。表8.23电缆截面选择表类型低压交联聚乙烯绝缘电缆截面(mm2)于线电缆240、185、150、120、95、70、50、35、25预分支电缆240、185、150、120、95、70、50、35、25、16分支电缆线70、50、35、25、16注：1干线电缆选用阻燃、铜、4芯、22铠装。2预分支电缆选用阻燃、铜、单芯、无铠装。8.2.4 充电设备宜采用专用供电线路。8.2.5 低压电缆宜采用排管、电缆沟、桥架、竖井敷设方式。8.2.6 高层住宅建筑中明敷的线缆应选用低烟、低毒的阻燃类线缆。8.2.7 26A对电缆可能着火蔓延导致严重事故的回路、易受外部影响波及火灾的电缆密集场所，应设置防火分隔，分隔措施应满足现行国家标准电力工程电缆设计标准GB50217的规定。8.2.8 此条删除。8.2.9 此条删除。8.2.10 条删除。9.1 计表的要求9.1.1 1.1各类电能计量装置配置的电能表、互感器的准确度等级应不低于表9.1.1所示值。表9.1.1电能表、互感器的准确度等级电能计量装置类别准确度等级有功电能表无功电能表电压互感器电流互感器IO.2S2.00.2O.2S或0.2IIO.5S2.00.2O.2S或0.2IIIO.5S2.00.5O.5SIV1.03.00.5O.5SV2.0O.5S注：10.2级电流互感器仅指发电机出口电能计量装置中配用。2I、II类用于贸易结算，电压互感器二次回路电压降应不大于其额定二次电压的0.2%;其他类电压互感器二次回路电压降应不大于其额定二次电压的05机9.1.2 住宅区域内不同电价的用电负荷，应分别装设计量表计。对执行同一电价的公建设施用电，应相对集中设置公用计量表计。9.1.3 接入中性点绝缘系统时，应采用三相三线接线方式，其两台电流互感器二次绕组与电能表之间宜采用四线连接；接入中性点非绝缘系统时，应采用三相四线接线方式，其三台电流互感器二次绕组与电能表之间宜采用六线连接。9.1.4 电能计量装置设计应满足现
