住宅围护结构隔热计算书-大型房地产模板-新.docx

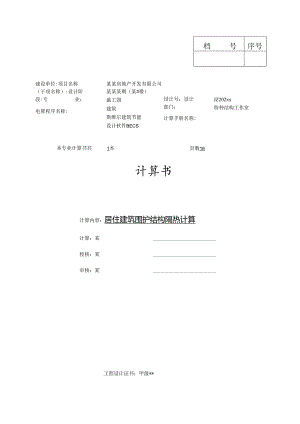

档号序号建设单位:项目名称（子项名称）:设计阶段:专业：电算程序名称:某某房地产开发有限公司某某某期（某#楼）施工图建筑斯维尔建筑节能设计软件BECS设计号：设计部门：计算手册名称:JZ202xx特种结构工作室本专业计算书共1本页数16计算书计算内容：居住建筑围护结构隔热计算计算：某校核：某审核：某工程设计证书：甲级*202x年09月1.建筑概况32 .评价依据33 .评价目标与方法33.1 评价目标33.2 评价方法34 .边界条件参数设置44.1 基本设置44.2 室外空气温度54.3 室外太阳辐射照度54.4 室内空气温度65 .工程材料76 .工程构造76.1 屋顶构造76.1.1 屋顶构造一76.2 外墙构造86.2.1 外墙构造一86.3 热桥柱构造116.3.1 热桥柱构造一116.4 热桥梁构造146.4.1 热桥梁构造一147 .验算结论167.1 自然通风房间161建筑概况工程名称某某某期（某#楼）工程地点某省某市地理位置北纬：21.00°东经：109.IO0气候子区夏热冬暖南区大气透明度等级5建筑面积地上XXm2地下0m,建筑层数地上32地下0建筑高度101.6m结构类型剪力墙结构2评价依据1 .某省居住建筑节能设计标准DBJ45/029-202x2 .民用建筑热工设计规范（G某0176-202x）3 .绿色建筑评价标准GB/T50378-202x4 .绿色建筑评价技术细则（试行）5 .施工图、设计说明、节能计算书3评价目标与方法3.1 评价目标1 .依据民用建筑热工设计规范和绿色建筑评价标准的要求和规定，屋顶和外墙的隔热性能应满足要求。2 .通过房间围护结构的内表面温度计算，判断是否不大于民用建筑热工设计规范给出的内表面最高温度。3.2 评价方法1 .在给定两侧空气温度及变化规律的情况下，外墙内表面最高温度应符合表3.2.1的要求：表3.2.1外墙内表面最高温度的限值房间类型自然通风房间空调房间重质围护结构（D25）轻质围护结构（D<25）内表面最高温度WQmaxti+2ti+32 .在给定两侧空气温度及变化规律的情况下，屋面内表面最高温度应符合表322的要求:表3.2.2屋顶内表面最高温度的限值房间类型自然通风房间空调房间重质围护结构轻质围护结构(D>2.5)(D<2.5)内表面最高温度!.nuurWte.maxti+2.5ti+3.5表中：OgX一围护结构内表面最高温度(OC),应按民用建筑热工设计规范G某0176202x附录C.3的规定计算；“一室内空气温度，(BC)。t.皿一累年日平均温度最高日的最高温度(P),应按民用建筑热工设计规范G某0176-202x配套软件气象数据取用。3 .外围护结构内表面最高温度按照规范民用建筑热工设计规范(G某0176-202x)附录C.3的规定计算：1)按式3.2.3-1建立常物性、无内热源的一维非稳态导热的内部微分方程，微分方程的求解可采用有限差分法：,(3.23-1)三三Ifb""""於Ar1式中：W-温度对于时间的导数，Cs.CX-材料的导温系数，。=/，m2/s。2)按式323-2建立第三类边界条件隐式差分格式边界节点方程(边界节点1，节点n可参照)：W-t三)+ff(tr-t)+A7ft=,生古(3.2.3-2)式中：J材料的比热，J/(kgK);P-材料的密度，kg/m3；O材料的导温系数，0=-，m2s;X一差分步长，m；入一材料的导热系数，W(mK);1户对流换热温度，bCo3)按式323-3列出各内部节点和边界点的节点方程，并求解节点方程组得到外墙、屋顶内表面温度值。“二IaMj+J,i=l,2,n(3.23-3)式中：一差分节点温度值，p。4边界条件参数设置4.1 基本设置公式及变量I变量名数值说明（一）内表面边界条件（第三类边界条件）夏季室内温度，c按民用建筑热工设计规范G某0176-202x第3.3.2条的规定取值。室内侧对流换热系数，W（m2K）8.7按民用建筑热工设计规范G某017&202X附录B.4.1,表B.4.1-1取值。（二）外表面边界条件（第三类边界条件）n室外侧对流换热系数，（m2K）19.0按民用建筑热工设计规范G某0176202X附录B.4.1,表B.4.1-2取值。5室外空气逐时温度，c按民用建筑热工设计规范G某0176-202x配套软件气象数据取用。Ik表面法向太阳总辐射强度，包括直射和散射，WZm2按民用建筑热工设计规范G某0176-202x配套软件气象参数取值。Pb外表面太阳辐射吸收系数根据工程构造取值。4.2室外空气温度逐时温度折线图（单位:C）时刻0:001:002:003:004:005:006:007:008:009:0010:0011:0030.9030.8030.3029.8029.3028.6028.1028.2028.9030.0031.2032.3012:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0033.2034.1034.8035.1034.8033.8032.5031.3031.0030.8030.5030.404.3室外太阳辐射照度变量变量名公式来源表面法向太阳总辐射强度，包括直射和散射，Wm2按民用建筑热工设计规范GB50176-202X配套软件气象数据取用。时刻朝向东南西北水平0:000.000.000.000.000.001:000.000.000.000.000.002:000.000.000.000.000.003:000.000.000.000.000.004:000.000.000.000.000.005:000.100.020.000.020.006:00149.6282.4271.3252.55138.907:00266.90170.55136.51108.63292.908:00384.95254.93186.15150.16477.509:00437.00349.74235.83192.24682.0010:00387.59414.19268.08219.55814.2011:00276.38434.37276.38226.86859.1012:00257.96405.44382.31212.01812.2013:00222.27341.77450.73182.65698.6014:00175.56254.53461.54143.78533.2015:00120.16154.73369.3097.38325.2016:0042.9946.15153.7628.99100.0017:000.000.000.000.000.0018:000.000.000.000.000.0019:000.000.000.000.000.0020:000.000.000.000.000.0021:000.000.000.000.000.0022:000.000.000.000.000.0023:000.000.000.000.000.004.4室内空气温度逐时温度折线图（单位:C）2520j11！II1!II!1111.!I1.J01234567891011121314151617181920212223时刻0:001:002:003:004:005:006:007:008:009:0010:0011:0031.7831.3631.0530.8530.7830.8531.0531.3631.7832.2632.7833.3012:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0033.7834.1934.5134.7134.7834.7134.5134.1933.7833.3032.7832.265工程材料材料名称导热系数蓄热系数S密度P比热容Cp蒸汽渗透系数U备注W(m.K)w(mj.K)kgm3J(kg.K)g(m.h.kPa)水泥砂浆0.93011.3701800.01050.00.0210来源：民用建筑热工设计规范（G某0176-93»无机活性墙体保温隔热高效节能型腻子0.0693.650294.09261.80.0000涂料+YS1.隔热反射涂料添加剂1.0001.000300.045.80.0000石灰砂浆0.81010.0701600.01050.00.0443来源：民用建筑热工设计规范（G某0176-93»钢筋混凝土1.74017.2002500.0920.00.0158来源：民用建筑热工设计规范（G某0176-93»石灰水泥砂浆（混合砂浆）0.87010.7501700.01050.00.0975绝热挤塑聚苯乙烯泡沫板（p=25-32）0.0300.36040.01647.00.0162烧结页岩多孔砖（孔型2,空洞率30%,密度1340kgm3）0.6007.8401340.01356.00.0000蒸汽渗透系数没有给出轻骨料混凝土找坡层0.5006.7001100.01050.00.0435混凝土多孔砖（190六孔砖）0.7507.4901450.0709.40.0000自粘聚合物改性沥青防水卷材0.2706.7301400.01680.00.0000C20细石混凝土1.51015.3602300.0920.00.0173夯实粘土（P=I800）0.93011.0301800.01010.00.00006工程构造6.1 屋顶构造6.1.1 屋顶构造一材料名称厚度差分导热蓄热修正热阻热惰性由外到内步长系数系数系数指标(mm)(mm)W(m.K)W(m2.K)(m2K)WD=R*SC20细石混凝土5012.51.51015.3601.000.0330.509绝热挤塑聚苯乙烯泡沫板（p=25-32）4010.00.03003601.201.1110.480自粘聚合物改性沥青防水卷材33.00.2706.7301.000.0110.075水泥砂浆2010.00.93011.3701.000.0220.245轻骨料混凝土找坡层307.50.5006.7001.500.0400.402钢筋混凝土10012.51.74017.2001.000.0570.989石灰水泥砂浆（混合砂浆）157.50.87010.7501.000.0170.185各层之和Z2581.2922.884差分时间步长（分钟）5.0外表面太阳辐射吸收系数0.75传热系数K=l(0.16+ER)0.69重质/轻质重质围护结构6.1.1.1自然通风房间，逐时温度逐时温度折线图（单位P）0:001:002:003:004:005:006:007:008:009:0010:0011:0033.5633.3033.0632.8432.6632.5232.4332.4032.4232.5132.6632.8712:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0033.1333.4333.7334.0134.2434.4134.4934.4934.4134.2634.0633.826.2 外墙构造6.2.1 外墙构造一材料名称后;差分导热蓄热修正j(11热惰性由外到内步长系数系数系数指标(mm)(mm)W(m.K)W(m2.K)(m2K)WD=R*S涂料+YS1.隔热反射涂料添加剂0.30.01.0001.0001.OO0.0000.000无机活性墙体保温隔热高效节能型腻子31.50.0693.6501.000.0430.159水泥砂浆258.30.93011.3701.000.0270.306烧结页岩多孔砖（孔型2,空洞率30%,密度1340kgm3）1908.30.6007.8401.000.3172.483水泥砂浆258.30.930113701.000.0270.306各层之和22430.4143.253差分时间步长（分钟）5.0外表面太阳辐射吸收系数0.50传热系数K=l(0.16+gR)1.38重质/轻质重质围护结构6.2.1.1自然通风房间：东向逐时温度逐时温度折线图（单位:C）时刻0:001:002:003:004:005:006:007:008:009:0010:0011:0033.2032.8832.5832.3232.1131.9731.8931.8931.9532.0832.2932.5612:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0032.8733.2133.5433.8334.0734.2434.3334.3234.2334.0633.8133.52逐时温度折线图（单位P）内表面时刻353433323130292827262501234567891011121314151617181920212223时刻0:001:002:003:004:005:006:007:008:009:0010:0011:0033.3833.0532.7432.4632.2532.0932.0131.9932.0432.1632.3332.5512:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0032.8233.1133.4033.6933.9534.1734.3334.4034.3534.2133.9833.706.2.1.3自然通风房间：南向逐时温度逐时温度折线图（单位:C）0:001:002:003:004:005:006:007:008:009:0010:0011:0033.2932.9732.6632.3932.1832.0331.9531.9431.9932.1132.3032.5412:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0032.8333.1533.4833.7934.0734.2734.3934.4134.3334.1533.9133.62逐时温度折线图（单位P）0:001:002:003:004:005:006:007:008:009:0010:0011:0032.9632.6632.3832.1331.9431.8131.7531.7631.8331.9632.1532.3812:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0032.6532.9433.2233.4933.7133.8833.9733.9833.9033.7533.5333.256.3 热桥柱构造6.3.1 热桥柱构造一材料名称由外到内厚度差分步长导热系数蓄热系数修正系数热阻热惰性指标(mm)(mm)W(m.K)W(m2.K)(m1K)wD=R*S涂料+YS1.隔热反射涂料添加剂0.30.01.0001.0001.000.0000.000无机活性墙体保温隔热高效节能型腻子31.50.0693.6501.000.0430.159水泥砂浆258.30.93011.3701.000.0270.306钢筋混凝土20012.51.74017.2001.000.1151.977水泥砂浆258.30.93011.3701.000.0270.306各层之和E2530.2122.747差分时间步长（分钟）5.0外表面太阳辐射吸收系数0.50传热系数K=l(0.16+ER)1.92重质/轻质重质围护结构逐时温度折线图（单位P）时刻0:001:002:003:004:005:006:007:008:009:0010:0011:0033.3033.0032.7232.4932.2932.1532.0532.0132.0532.1832.4132.7312:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0033.0933.4433.7734.0634.2934.4534.5134.4834.3534.1533.8933.606.3.1.2自然通风房间：西向逐时温度逐时温度折线图（单位:C）时刻0:001:002:003:004:005:006:007:008:009:0010:0011:0033.5433.2232.9332.6732.4732.3132.2032.1432.1432.2232.3732.5912:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0032.8633.1833.5333.8934.2434.5434.7234.7534.6534.4434.1733.87逐时温度折线图（单位P）时刻0:001:002:003:004:005:006:007:008:009:0010:0011:0033.4233.1132.8232.5832.3832.2232.1232.0732.0932.1832.3632.6212:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0032.9633.3533.7434.0934.3934.5834.6734.6434.5134.3034.0433.736.3.1.4自然通风房间：北向逐时温度逐时温度折线图（单位:C）时刻0:001:002:003:004:005:006:007:008:009:0010:0011:0032.9832.7132.4632.2432.0731.9531.8731.8431.8631.9532.1132.3312:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0032.6032.9033.2133.4933.7433.9134.0034.0033.9133.7433.5233.266.4 热桥梁构造6.4.1热桥梁构造一材料名称由外到内厚度差分步长导热系数蓄热系数修正系数热阻热惰性指标(mm)(mm)W(m.K)w(m2.K)(m1K)wD=R*S涂料+YS1.隔热反射涂料添加剂0.30.01.0001.0001.000.0000.000无机活性墙体保温隔热高效节能型腻子31.50.0693.6501.000.0430.159水泥砂浆258.30.93011.3701.000.0270.306钢筋混凝土20012.51.74017.2001.000.1151.977水泥砂浆258.30.93011.3701.000.0270.306各层之和E2530.2122.747差分时间步长（分钟）5.0外表面太阳辐射吸收系数0.50传热系数K=l(0.16+ZR)1.92重质/轻质重质围护结构6.4.1.1自然通风房间：东向逐时温度逐时温度折线图（单位:七）0:001:002:003:004:005:006:007:008:009:0010:0011:0033.3033.0032.7232.4932.2932.1532.0532.0132.0532.1832.4132.7312:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0033.0933.4433.7734.0634.2934.4534.5134.4834.3534.1533.8933.600:001:002:003:004:005:006:007:008:009:0010:0011:0033.5433.2232.9332.6732.4732.3132.2032.1432.1432.2232.3732.5912:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0032.8633.1833.5333.8934.2434.5434.7234.7534.6534.4434.1733.876.4.1.3自然通风房间：南向逐时温度逐时温度折线图（单位P）内表面时刻逐时温度折线图（单位:C）时刻0:001:002:003:004:005:006:007:008:009:0010:0011:0033.4233.1132.8232.5832.3832.2232.1232.0732.0932.1832.3632.6212:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0032.9633.3533.7434.0934.3934.5834.6734.6434.5134.3034.0433.73逐时温度折线图(单位P)0:001:002:003:004:005:006:007:008:009:0010:0011:0032.9832.7132.4632.2432.0731.9531.8731.8431.8631.9532.1132.3312:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0032.6032.9033.2133.4933.7433.9134.0034.0033.9133.7433.5233.267验算结论7.1自然通风房间类型构造最高温度(C)限值(C)结论屋顶上:屋顶构造一34.5035.10满足外墙东:外墙构造一34.3435.10满足西:外墙构造一34.4035.10满足南:外墙构造一34.4135.10满足北:外墙构造一33.9935.10满足热桥柱东:热桥柱构造一34.5135.10满足西:热桥柱构造一34.7535.10满足南:热桥柱构造一34.6735.10满足北:热桥柱构造一34.0135.10满足热桥梁东:热桥梁构造一34.5135.10满足西:热桥梁构造34.7535.10满足南:热桥梁构造一34.6735.10满足北:热桥梁构造一34.0135.10满足
