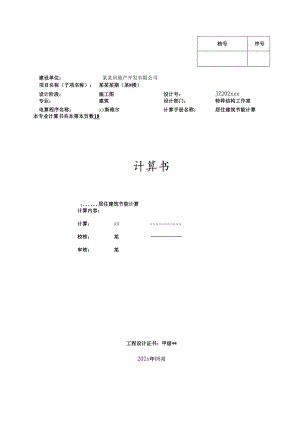

档号序号建设单位：某某房地产开发有限公司项目名称（子项名称）：某某某期（某#楼）设计阶段：施工图设计号：JZ202xxx专业：建筑设计部门：特种结构工作室电算程序名称：XX斯维尔计算手册名称：居住建筑节能计算本专业计算书共本第本页数18计算书1居住建筑节能计算计算内容：计算：XX校核：某审核：某工程设计证书：甲级*202x年08月1.建筑概况32 .设计依据33 .建筑大样44模型观察75 .工程材料76 .围护结构作法简要说明87 .窗墙面积比97.1 窗墙面积比98 .窗地面积比99 .可见光透射比910 天窗910.1 天窗类型911 屋顶构造1011.1 屋顶构造一1012外墙构造1012.1 夕卜墙相关构造1012.1.1 热桥柱构造一1012.1.2 外墙构造一Il12.1.3 热桥梁构造一1112.1.4 热桥板构造一1112.2 外墙平均热工特性1213外凸超过50Omm的凸窗板1314外窗热工1314.1 外窗构造1314.2 外遮阳类型1314.2.1 平板遮阳1314.2.2 自定义遮阳1414.3 外遮阳1414.4 平均遮阳系数1415通风开口面积1616隔热检查1717外窗气密性1718综合权衡1718.1 计算条件1718.2 综合权衡1819综合判断结论181建筑概况工程名称某某某期(某#楼)工程地点某省-某市地理位置北纬：21.00°东经：109.10°建筑面积地上XXm1地下0m1建筑层数地上32地下2建筑高度96.6m建筑(节能计算)体积46735.76建筑(节能计算)外表面积19779.32北向角度98结构类型剪力墙结构外墙太阳辐射吸收系数0.50屋顶太阳辐射吸收系数0.752设计依据1 .某省居住建筑节能设计标准(DBJ45029-202x)2 .民用建筑热工设计规范(G某0176202x)3 .建筑外门窗气密，水密，抗风压性能分级及检测方法(GBT7106202x)4 .某省建筑用反射隔热涂料应用技术规程(DBJT45-001-202x)5 .桂建标(202x)21号文3建筑大样”I!：W历词1层平面圆-(N*U1-SM1423333汨-回4模型观察5工程材料材料名称导热系数蓄热系数S密度P比热容Cp蒸汽渗透系数U备注W(m.K)W(m2.K)kgm3J(kg.K)g(m.h.kPa)水泥砂浆0.93011.3701800.01050.00.0210来源：民用建筑热工设计规范（G某0176-93）无机活性墙体保温隔热高效节能型腻子0.0693.650294.09261.80.0000涂料+YS1.隔热反射涂料添加剂1.0001.000300.045.80.0000石灰砂浆0.81010.0701600.01050.00.0443来源：民用建筑热工设计规范（G某0176-93）钢筋混凝土1.74017.2002500.0920.00.0158来源：民用建筑热工设计规范（G某0176-93）石灰水泥砂浆（混合砂浆）0.87010.7501700.01050.00.0975绝热挤塑聚苯乙烯泡沫0.0300.36040.01647.00.0162板(p=25-32)烧结页岩多孔砖（烧结页岩多孔砖,孔型2,空洞率30%,密度1340kgm3）0.6007.8401340.01356.00.0000蒸汽渗透系数没有给出轻骨料混凝土找坡层0.5006.7001100.01050.00.0435混凝土多孔砖（190六孔砖）0.7507.4901450.0709.40.0000自粘聚合物改性沥青防水卷材0.2706.7301400.01680.00.0000C20细石混凝土1.510153602300.0920.00.0173夯实粘土（p=l800）0.93011.0301800.01010.00.00006围护结构作法简要说明1 .屋顶构造：屋顶构造：（由上到下）C20细石混凝土50mm+绝热挤塑聚苯乙烯泡沫板（p=25-32）40mm+自粘聚合物改性沥青防水卷材3mm+水泥砂浆20mm+轻骨料混凝土找坡层30mm+钢筋混凝土100mm+石灰水泥砂浆（混合砂浆）15mm2 .热桥柱：热桥柱构造：（由外到内）涂料+YS1.隔热反射涂料添加剂0.3mm+无机活性墙体保温隔热高效节能型腻子3mm+水泥砂浆25mm+钢筋混凝土20Omm+水泥砂浆25mm3 .外墙：外墙构造一：（由外到内）涂料+YS1.隔热反射涂料添加剂0.3mm+无机活性墙体保温隔热高效节能型腻子3mm+水泥砂浆25mm+烧结页岩多孔砖19Omm+水泥砂浆25mm4 .热桥梁：热桥梁构造：（由外到内）涂料+YS1.隔热反射涂料添加剂0.3mm+无机活性墙体保温隔热高效节能型腻子3mm+水泥砂浆25mm+钢筋混凝土20Omm+水泥砂浆25mm5 .热桥板：热桥板构造：（由外到内）水泥砂浆20mm+钢筋混凝土100mm+石灰水泥砂浆（混合砂浆）15mm6 .外窗构造：普通铝合金窗+浅蓝色色透明中空玻璃（6+9A+6）：7窗墙面积比7.1窗墙面积比朝向窗面积(Itf)墙面积(门)窗墙比南向550.565022.360.11北向922.255022.360.18东向735.014378.800.17西向735.014378.800.17平均2942.8318802.320.168窗地面积比楼层房间编号房间面积窗编号窗面积窗类型窗地比结论2202x(最不利房间)23.70透光门-SM14233.22外窗0.1738满足M1.C14230.90外窗标准依据某省居住建筑节能设计标准(DBJ45029-202x)第5.3.2条标准要求居住建筑的卧室、书房、起居室等主要房间的房间窗地面积比不应小于1/6结论满足注：达标时只列出一项，不达标时列出全部不达标项9可见光透射比房间编号窗地比最不利窗编号最不利透射比透射比限值202x(最不利房间)0.17M1.C14230.400.40标准依据某省居住建筑节能设计标准(DBJ45029-202x)第5.3.2条标准要求当房间窗地面积比小于1/5时，外窗玻璃的可见光透射比不应小于0.4结论满足10天窗10.1天窗类型本工程无此项内容11屋顶构造11.1屋顶构造一材料名称(由上到下)厚度3导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)W(m2.K)(mjK)WD=R*SC20细石混凝土501.51015.3601.000.0330.509绝热挤塑聚苯乙烯泡沫板(p=25-32)400.0300.3601.201.1110.480自粘聚合物改性沥青防水卷材30.2706.7301.000.0110.075水泥砂浆2()0.930113701.000.0220.245轻骨料混凝土找坡层3()0.5006.7001.500.0400.402钢筋混凝土1001.74017.2001.000.0570.989石灰水泥砂浆(混合砂浆)150.87010.7501.000.0170.185各层之和Z2581.2922.884外表面太阳辐射吸收系数0.75默认传热系数K=l(0.16+gR)0.69标准依据某省居住建筑节能设计标准(DBJ45029-202x)第5.2.2条标准要求0.4<K0.9,D>2.5或K<0.4结论满足12外墙构造12.1 外墙相关构造12.1.1 热桥柱构造一材料名称(由外到内)厚度导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)W(m,.K)a(m,K)WD=R*S涂料+YS1.隔热反射涂料添加剂0.31.0001.0001.000.0000.000无机活性墙体保温隔热高效节能型腻子30.0693.6501.000.0430.159水泥砂浆250.93011.3701.000.0270.306钢筋混凝土2001.74017.2001.000.1151.977水泥砂浆250.93011.3701.000.0270.306各层之和22530.2122.747附加热阻反射隔热外饰面(0.4<p<0.6)0.15外表面太阳辐射吸收系数050默认传热系数K=l(031+gR)1.9212. 1.2外墙构造一材料名称（由外到内）厚度B导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)W(m,.K)(m2K)WD=R*S涂料+YS1.隔热反射涂料添加剂0.31.0001.0001.000.0000.000无机活性墙体保温隔热高效节能型腻子30.0693.6501.000.0430.159水泥砂浆250.930113701.000.0270.306烧结页岩多孔砖1900.6007.8401.000.3172.483水泥砂浆250.93011.3701.000.0270.306各层之和E2430.4143.253附加热阻反射隔热外饰面（0.4p<0.6）0.15外表面太阳辐射吸收系数0.50默认传热系数K=1(O.3I+ZR)1.3812.1 .3热桥梁构造一材料名称（由外到内）厚度3导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)W(m2.K)a(m2K)WD=R*S涂料+YS1.隔热反射涂料添加剂0.31.0001.0001.000.0000.000无机活性墙体保温隔热高效节能型腻子30.0693.6501.000.0430.159水泥砂浆250.930113701.000.0270.306钢筋混凝土2001.74017.2001.000.1151.977水泥砂浆250.93011.3701.000.0270.306各层之和Z2530.2122.747附加热阻反射隔热外饰面（0.4p<0.6）0.15外表面太阳辐射吸收系数0.50默认传热系数K=l(0.31+gR)1.9212.2 .4热桥板构造一材料名称（由外到内）厚度导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)W(m,.K)a(m,K)WD=R*S水泥砂浆200.93011.3701.000.0220.245钢筋混凝土1001.74017.2001.000.0570.989石灰水泥砂浆（混合砂浆）150.87010.7501.000.0170.185各层之和E1350.0961.418外表面太阳辐射吸收系数050默认传热系数K=l(0.16+gR)3.9012.2外墙平均热工特性1 .南向构造名称构件类型面积(110面积所占比例传热系数KW(m2K)热情性指标D太阳辐射吸收系数热桥柱构造一热桥柱2408.700.5531.922.750.50外墙构造主墙体1230.110.2831.383.250.50热桥梁构造一热桥梁608.760.1401.922.750.50热桥板构造一热桥板104.360.0243.901.420.50合计4351.921.0001.812.860.502 .北向构造名称构件类型面积(肝)面积所占比例传热系数Kw(maK)热惰性指标D太阳辐射吸收系数热桥柱构造一热桥柱1757.400.4291.922.750.50外墙构造一主墙体1451.160.3541.383.250.50热桥梁构造一热桥梁761.080.1861.922.750.50热桥板构造一热桥板130.470.0323.901.420.50合计4100.111.0001.792.880.503 .东向构造名称构件类型面积(户)面积所占比例传热系数Kw(m2K)热惰性指标D太阳辐射吸收系数热桥柱构造热桥柱2530.670.7061.922.750.50外墙构造一主墙体551.780.1541.383.250.50热桥梁构造一热桥梁429.880.1201.922.750.50热桥板构造一热桥板73.690.0213.901.420.50合计3586.031.0001.872.800.50标准依据某省居住建筑节能设计标准(DBJ45029-202x)第5.2.2条标准要求K<0.7或K<1,5,D>2.5或K2.0,D>2.8或K<2.5,D>3.0结论满足4 .西向构造名称构件类型面积(Itf)面积所占比例传热系数KW(msK)热惰性指标D太阳辐射吸收系数热桥柱构造一热桥柱2533.950.7061.922.750.50外墙构造主墙体551.980.1541.383.250.50热桥梁构造一热桥梁429.070.1201.922.750.50热桥板构造一热桥板73.550.0203.901.420.50合计3588.551.0001.872.800.50标准依据某省居住建筑节能设计标准(DBJ45029-202x)第5.2.2条标准要求K0.7或K1.5,D2.5或K2.0,D2.8或K2.5,D3.0结论满足5.总体构造名称构件类型面积(面)面积所占比例传热系数Kw(m2K)热惰性指标D太阳辐射吸收系数热桥柱构造一热桥柱9230.720.5911.922.750.50外墙构造一主墙体3785.030.2421.383.250.50热桥梁构造一热桥梁2228.780.1431.922.750.50热桥板构造一热桥板382.080.0243.901.420.50合计15626.611.0001.832.840.5013外凸超过50Omm的凸窗板本工程无此项内容14外窗热工14.2.1平板遮阳14.1外窗构造序号构造名称构造编号传热系数自遮阳系数可见光透射比备注1普通铝合金窗+浅蓝色色透明中空玻璃(6+9A+6)184.000.750.400某省居住规范66页14.2外遮阳类型水平遮阳垂直遮阳序号编号水平挑出Ah(m)距离上沿Eh(m)垂直挑出Av(m)距离边沿Ev(m)挡板高Dh(m)挡板透射*1外遮阳-32003.2000.7000.0000.0000.6000.00020.1000.0000.1000.0000.0000.0003外遮阳-12001.2000.7000.0000.0000.6000.0004外遮阳-16001.6000.7000.0000.0000.6000.0005外遮阳-25002.5000.7000.0000.0000.6000.0006外遮阳-21002.1000.7000.0000.0000.6000.0007平板遮阳29502.9500.7000.0000.0000.6000.0008外遮阳-24002.4000.7000.0000.0000.6000.00014.2.2自定义遮阳序号编号夏季遮阳系数冬季遮阳系数平均遮阳系数备注1活动遮阳00.3301.0000.66514.3外遮阳朝向窗编号外遮阳系数标准要求结论东向C1514(最不利窗)0.67SD<0.80满足西向T1.M2423(最不利窗)0.72SD0.80满足标准依据某省居住建筑节能设计标准(DBJ45029-202x)第5.3.6条标准要求东、西向外窗必须采取建筑外遮阳措施，建筑外遮阳系数不应大于0.8结论满足注：达标朝向只列出一项，不达标朝向列出全部不达标项14.4平均遮阳系数1 .南向：序号门窗编号楼层数量单个面积(m2)总面积(m2)构造编号自遮阳系数外遮阳编号外遮阳系数综合遮阳系数1C09142321861.260234.360180.7500.8800.6602C15142321242.100260.400180.7500.9090.6823M1.C1423232620.90055.800180.750外遮阳-21000.4550.342朝向总面积(m2)550.560朝向综合遮阳系数0.8510.6382 .北向:序号门窗编楼层数量单个面总面积构造自遮阳外遮阳外遮阳综合遮号积(m2)(m2)编号系数编号系数阳系数1C09142321241.260156.240180.7500.9110.6832某栋3232-32319.890306.590180.7501.0000.7503T1.M2423232625.520342.240180.750外遮阳-12000.6610.4964透光门-M092I232621.890117.180180.750外遮阳-32000.5890.442朝向总面积(m2)922.250朝向综合遮阳系数0.8070.6053 .东向:序号门窗编号楼层数量单个面积(m2)总面积(m2)构造编号自遮阳系数外遮阳编号外遮阳系数综合遮阳系数1C0914232621.26078.120180.750活动遮阳O0.6650.4992C1514232622.100130.200180.750活动遮阳00.6650.4993M1.C1823232311.35041.850180.750外遮阳-12000.5890.4424T1.M1623232313.680114.080180.750外遮阳-24000.6010.4515T1.M2423232315.520171.120180.750外遮阳-16000.6430.4826透光门-SM1423232313.22099.820180.750平板遮阳29500.5970.4487透光门-SM1423232313.22099.820180.750外遮阳-25000.5990.449朝向总面积(m2)735.010朝向综合遮阳系数0.6280.4714 .西向:序号门窗编号楼层数量单个面积(m2)总面积(m2)构造编号自遮阳系数外遮阳编号外遮阳系数综合遮阳系数1C09142-32621.26078.120180.750活动遮阳00.6650.4992C1514232622.100130.200180.750活动遮阳O0.6650.4993M1.C1823232311.35041.850180.750外遮阳-12000.6610.4964T1.M16232-32313.680114.080180.750外遮阳-24000.6900.5185T1.M2423232315.520171.120180.750外遮阳-16000.7210.5416透光门-SM1423232313.22099.820180.750外遮阳-25000.6880.5167透光门-SM14232-32313.22099.820180.750平板遮阳29500.6840.513朝向总面积(m2)735.010朝向综合遮阳系数0.6870.5165 .平均遮阳系数：S-4.SWe+4.Svv*+l252w.SN.v»0.84.SWN=。4-+次÷4V+朝向面积(m2)权重系数b遮阳系数南向550.5601.000.638北向922.2500.800.605东向735.0101.000.471西向735.0101.250.516整个建筑平均遮阳系数0.55015通风开口面积楼层房间编号房间面积(m2)门窗编号门窗面积(m2)通风开口面积比门窗类型通风开口面积/房间面积通风开口面积/外窗面积结论2202x(最不利房间)10.85C15142.100.50外窗0.100.50满足标准依据某省居住建筑节能设计标准(DBJ45029-202x)第5.3.11条标准要求房间外窗(包括阳台门)的通风开口面积不应小于房间地面面积的10%或外窗面积的45%结论满足结论满足注：达标时只列出一项，不达标时列出全部不达标项16隔热检查构造名称构造类型朝向传热系数热惰性指标面密度面积(m2)内表最高温度(C)温度限值()结论外墙构造一外墙东1.383.25345551.7834.3435.10满足外墙构造外墙西1.383.25345551.9834.4035.10满足屋顶构造一屋顶上0.692.88465478.6534.5035.10满足标准依据某省居住圉计规范(G=&筑节能设计标准(DBJ45029-202x)第5.2.2条,足0176-202x)第6.1.1、6.2.1条汨民用追E筑热工设标准要求内表面温度不超过限值结论满足17外窗气密性层数19层10层以上最不利气密性等级6级C09146级C0914外窗气密性措施标准依据某省居住建筑节能设计标准(DBJ45029-202x)第5.3.13条，分级与检测方法建筑外门窗气密，水密，抗风压性能分级及检测方法(GBT7106-202x)某省居住建筑节能设计标准(DBJ45029-202x)第5.3.13条，分级与检测方法建筑外门窗气密，水密，抗风压性能分级及检测方法(GBT7106-202x)标准要求外窗气密性不应低于建筑外门窗气密，水密，抗风压性能分级及检测方法(GB7106-202x)的4级外窗气密性不应低于建筑外门窗气密，水密，抗风压性能分级及检测方法(GBb7106-202x)的6级结论满足满足18综合权衡18.1计算条件设计建筑参照建筑屋顶传热系数KW(m2K)J0.690.90外墙(包括非透明幕墙)传热系数KW(m2K)l2.49(不含反射隔热外饰面附加热阻)1.50天窗传热系数KW(m2K)天窗遮阳系数外墙表面辐射吸收系数M0.500.70屋顶外表面辐射吸收系数p0.750.70窗墙比南向0.110.11北向0.180.18东向0.170.17西向0.170.17平均0.160.16窗地比0.19窗面积:2942.830.19窗面积:2942.83地面面积:15559.03地面面积:15559.03外窗传热系数K4.004.00外窗综合遮阳系数SW0.550.80其他计算条件夏季室内计算温度26度，换气次数1.0,空调能效比3.0;采暖能效比1.718.2综合权衡设计建筑参照建筑空调耗电指数28.3231.81标准依据某省居住建筑节能设计标准(DBJ45029-202x)第6.0.1条标准要求设计建筑的能耗不得超过参照建筑的能耗结论满足19综合判断结论序号检查项结论1窗地面积比满足2可见光透射比满足3天窗类型无屋顶透光部分4屋顶构造满足5外墙构造满足6外窗热工满足7通风开口面积满足8隔热检查满足9外窗气密性满足10综合权衡满足结论满足结论：本工程设计建筑的采暖、空调耗电量之和不大于参照建筑的采暖、空调耗电量之和。本次节能设计符合某省居住建筑节能设计标准(DBJ45029-202x)的要求。
