DB34T4714-2024建筑信息模型应用指南.docx

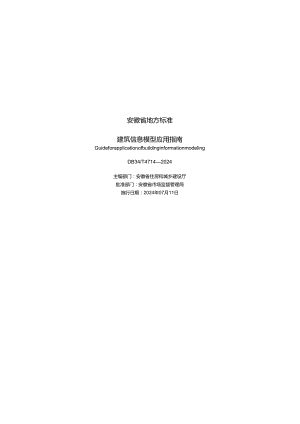

安徽省地方标准建筑信息模型应用指南GuideforapplicationofbuildinginformationmodelingDB34/T47142024主编部门：安徽省住房和城乡建设厅批准部门：安徽省市场监督管理局施行日期：2024年07月11日安徽省市场监督管理局公告第1号安徽省市场监督管理局关于批准发布区域性地震安全性评价数据库建设指南等78项地方标准的公告安徽省市场监督管理局依法批准区域性地震安全性评价数据库建设指南等78项安徽省地方标准,现予以公布。请归口单位加强标准宣贯培训I,强化标准实施应用,切实发挥标准的支撑和引领作用。安徽省市场监督管理局2024年1月11日安徽省地方标准清单序号地方标准编号标准名称代替标准号批准日期实施日期1DB34/T4711-2024既有建筑改造设计指南2024-01-112024-07-112DB34/T4712-2024城市"15分钟生活圈”建设技术指南2024-01-112024-07-113DB34/T4713-2024城市生命线工程安全运行监测运营标准2024-01-112024-07-114DB34/T4714-2024建筑信息模型应用指南2024-01-112024-07-115DB34/T4715-2024绿色工地建设标准2024-01-112024-07-116DB34/T4716-2024智慧住宅工程建设标准2024-01-112024-07-117DB34/T4717-2024城市道路占道作业交通安全防护技术规程2024-01-112024-07-11根据安徽省市场监督管理局关于下达2022年第二批安徽省地方标准制修订计划的通知（皖市监函（2022）550号）的要求,编制组经广泛调查和研究,认真总结BIM应用实践经验,参考国家及行业相关标准,在广泛征求意见的基础上,制定了本指南。本指南共9章,主要内容为：1.总则；2.术语；3.基本规定；4.实施管理；5.BIM模型；6.设计应用；7.施工应用；8.装配式应用；9.智能建造。本指南由安徽省住房和城乡建设厅归口管理,安徽省建筑设计研究总院股份有限公司负责具体技术内容的解释。在执行过程中如有意见或建议,请反馈至安徽省建筑设计研究总院股份有限公司（地址:安徽省经济技术开发区繁华大道7699号1601室,邮政编码:230093,电子由B箱:175801235）主编单位:安徽省住房和城乡建设厅标准定额处安徽省建筑设计研究总院股份有限公司马钢集团设计研究院有限责任公司安徽数智建造研究院有限公司安徽建筑大学参编单位:安徽省工程勘察设计协会中冶华天工程技术有限公司东华工程科技股份有限公司中铁时代建筑设计院有限公司安徽省城建设计研究总院股份有限公司国华工程科技（集团）有限责任公司安徽地平线建筑设计有限公司合肥工业大学设计院（集团）有限公司合肥工业大学建筑与艺术学院安徽建工集团控股（股份）有限公司中建四局第六建设有限公司安徽建工三建集团有限公司安徽安天利信工程管理股份有限公司国网安徽众兴电力设计院有限公司主要编写人员:李长青尤嘉庆支帅沈翔马巍陈东王国昌向华高健孙世胜疏东东郁磊黄安飞王晓岷王德才王东坡陶双龙姚守涛高晓康杨伟胡晨薛楠楠赵广明穆明辉张健张扬胡国波施勇定张庆卢光天郑玉毛雨生王磊吕凤阳王洋丁健文刘超主要审查人员:魏来于洁王静峰傅楠田富海涂劲松卢禹目次1总则12术语23基本规定44实施管理54.1 一般规定54.2 应用目标54.3 团队建设54.4 应用环境64.5 流程管理74.6 数据管理84.7 协同管理94.8 进度管理104.9 质量管理104.10 交付管理114.11 应用总结115BIM模型125.1 横型创建125.2 模型深度125.3 模型交付136设计应用146.1 一般规定146.2 场地分析146.3 建筑性能分析146.4 结构分析156.5 技术经济指标统计166.6 可视化展示166.7 图模核置166.8 管线综合方案设计196.9 二维制图表达196.10 工程量计算207施工应用217.1 一般规定217.2 图纸会审217.3 施工场地布置217.4 现浇混凝土结构深化设计227.5 钢结构深化设计227.6 机电深化设计227.7 装饰装修深化设计237.8 施工模拟237.9 信息化管理247.10 竣工模型构建258装配式应用268.1 一般规定268.2 拆分设计268.3 专项计算268.4 深化设计278.5 碰撞检查288.6 生产加工288.7 存放及运输298.8 构件安装299智能建造30附录A模型深度等级31附录B模型检查内容33附录C流程图34附录D数据总线协同方式47附录E个人计算机和服务器常见配置54本指南用词说明55引用标准名录56条文说明57contents1 Generalprovisions12 Terms23 Basicrequirements44 Implementationmanagement54. 1Generalrequirements55. 2Applicationobjectives56. 3Teambuilding57. 4Applicationenvironment68. 5processmanagement79. 6Datamanagement810. 7collaborativemanagement911. 8progressmanagement1012. 9Qualitymanagement1013. 10Deliverymanagement1114. 1Applicationsummary115 BIMmodel125. 1Modelbuilding126. 21.evelofmodeldefinition127. 3Modeldelivery136 Designapplication146. 1Generalrequirements147. 2siteanalysis148. 3Buildingfunctionanalysis149. 4StrUCtUralanalysis1510. 5Technicalandeconomicindicatorstatistics1611. 6vis3displsy1612. 7planandmodelverification161913. 8pipelinecomprehensiveschemedesign6. 92Dcartographicrepresentation197. 10Engineeringquantitycalculation207constructionapplication217. 1Generalrequirements217. 2planreview217. 3constructionsitelayout217. 4cast-in-placencretestructuresdetaildesign227. 5steelstructuredetaildesign227. 6Electromechanicaldetaildesign227. 7Decorationdetaildesign237. 8constructionsimulation237. 9Informationmanagment248. 10completionmodelbuilding258prefabricateapplications268. 1Generalrequirements268. 2splitdesign268. 3specialcalculation268. 4Detaildesign278. 5collisionchecking288. 6productionfabrication288. 7storageandtransportation299. 8componentinstallation2910. Intelligentconstruction30AppendixA Modeldepthlevel31AppendixB Modelinspectioncontent33AppendixcFlowsheet34AppendixD Databuscollaborationmethod47AppendixE pcandserverscommonconfigurations54ExplanationofwordinginthisStardard551.istofquotedstandards56Explanationofprovisions571总U101为贯彻执行国家智能建造与建筑工业化协同发展政策，规范和指导安徽省建筑信息模型应用，提升工程建设行业数字化水平，提高信息应用效率和效益，制定本指南。102本指南适用于安徽省建筑工程在设计、生产、施工阶段的建筑信息模型应用。103安徽省建筑信息模型应用除应符合本指南外，尚应符合现行国家、行业及地方标准的规定。2术语2.O.1BIM模型buildinginformationmodel包含建筑全生命期或部分阶段的几何信息及属性信息，并具备数据共享、传递和协同功能的数字化模型，简称模型。2.0.2设计模型BIMindesign在设计阶段表达建设工程及设施物理特征和功能特性的建筑信息模型，包括方案设计模型、初步设计模型、施工图设计模型。2.0.3深化设计模型detaildesignmodel在施工图设计模型基础上，通过增加或细化模型单元等方式创建的建筑信息模型。2.0.4工程对象engineeringobject构成建筑工程的建筑物、系统、设施、设备、构件、零件等物理实体的集合。2.0.5模型单元modelunit建筑信息模型中承载建筑信息的实体及其相关属性的集合，是工程对象的数字化表述。2.0.6几何信息geometricinformation反映建筑信息模型几何形体或图形信息的统称。2.0.7属性信息propertyinformation反映建筑信息模型除几何信息之外的其他特征信息的统称。2.0.8BIM成果BIMoutcomeBIM模型及其形成和应用过程中所产生的数据集合、交付物或有关文件。2.0.9模型深度IeVelofmodeldefinition模型单元及其几何信息和属性信息的详细程度.2.0.10几何表达精度IeVelofgeometricaldetail模型单元在视觉呈现时，几何信息表达真实性和精确性的衡量指标。2.0.11信息深度IeVelofinformationdetail模型单元承载属性信息详细程度的衡量指标。2.0.12建筑信息模型应用applicationofbuildinginformationmodel对模型信息进行提取、检查、分析、更改等过程，简称BIM应用。2.0.13建筑信息模型交付deliveryofbuildinginformationmodel根据工程项目的应用需求,将模型信息传递给需求方的行为。3基本规定301应根据项目类型、规模、复杂程度、合同要求等因素综合确定项目BIM应用的目标、范围和深度等。3O2BIM应用应由建设方统筹管理，项目各参与方实施。30.3应对项目的BIM实施进行整体策划，并编制各阶段BIM实施细则,由BIM实施参与方共同执行。304项目BIM实施中，宜采用全过程BIM应用，贯穿项目的准备、建设过程、成果移交、运维管理，在应用条件尚不充分的情况下，可采用分阶段BIM应用。305应充分考虑BIM模型在项目建设过程各阶段间的有效衔接，确保前一阶段BIM工作对后续BIM工作的支持，确保项目整体BlM数据的完整、准确、及时传递。306直使用BIM协同工作平台进行BIM实施管理，并应保证项目BIM数据的安全可控0307BIM应用的全过程应保证信息安全，并符合有关法律法规、国家和行业信息安全相关标准的规定。4实施管理4.1一般规定411BIM实施管理应在BIM项目实施过程中,对项目进行全面地管理和监控,以确保项目顺利进行,达到预期的目标。412BIM实施主要内容应包括：1应用目标；2团队建设；3应用环境；4流程管理；5数据管理；6协同管理；7进度管理；8质量管理；9交付管理；10应用总结。4.2 应用目标421应明确项目的整体目标、应用范围和内容以及要达到的效果。422应与业主和相关利益方协商,确保项目目标与各方的期望一致。423宜明确BIM项目应用点及其重要性等级。424宜明确BlM项目实施关键节点、参与专业及深度。4.3 团队建设431应明确BIM实施团队的组织架构。4.3.2应明确BIM实施团队的职能和岗位。4.3.3应明确BIM实施团队的组成人员、职责和权限，宜采用BIM应用责任矩阵表形式表达，以确保每个人都能够专注于核心工作。4.4应用环境4.4.1应用环境宜包括BIM应用软件、硬件环境、模型资源库、BIM协同工作平台等，应根据BIM整体策划及要求由企业统一建设管理。4.4.2BlM应用软件应包括模型创建软件、模型检查软件、分析软件、管理软件等系列软件。4.4.3BIM应用软件应符合下列要求：1宜采用协调统一的软件平台以提高BlM项目的协作潜力；2应在项目初期对不同应用程序间的互用性进行检查确认；3满足全生命周期信息传递的需求和相关软件间文件交换格式的兼容性；4具备二次开发条件；5能保证工程项目信息的完整性；6支持不同应用场景的信息输入和提取，确保信息的可复用性和一致性。4. 4.4硬件环境应能满足BlM相关软件的运行、采集现场信息以及网络环境、平台环境等要求。5. 4.5个人计算机和服务器配置宜参考本指南附录E,有条件的企业宜采用本指南附录D中"云边端一体化"技术架构。6. 4.6BIM协同工作平台的硬件配置及网络架构应满足各阶段BIM执行计划所约定的各项工作要求。7. 4.7BIM协同工作平台软件主要功能要求如下：1应支持多设备多终端的模型创建、编辑、浏览；2应兼容不同格式的模型；3应具备完善的权限管理功能；4应满足设计流程及版本、质量管理需求；5应实现与其他系统数据接口集成；6应建立安全通道访问机制；7宜支持模型数据提取、复核和应用；8宜支持模型合规性检查。4.4.8技术标准的选择宜考虑适用性和可行性4.4.9 模型资源库宜包括数据字典、模板库、规则库、知识库。可根据各阶段BIM执行计划进行部署和配置。4.4.10 模板库宜包括数据模板、应用模板,应统一研制,按权限管理分发。4.4.11 5.11规则库和知识库应根据项目质量需求建立,可采用非结构化数据形式公布。当采用结构化规则库或知识库时,可结合流程管理使用。4.5流程萱理4.5.1流程管理应与各阶段BIM执行计划规定的流程对应，并根据各参与方的职责对BIM实施的输入条件、操作行为、输出成果进行约束和记录。4.5.2流程管理相关元数据的规则宜符合表4.5.2的规定。表452流程管理相关元数据的规则元数据类别规贝U内容举例组织职能与参与方名称保持一致BIM项目负责人、BlM专业工程师、建模员流程节点职责与节点执行人职责一致负责、执行、配合、监督、知晓流程进度表明当前节点处理进度状态进行中、完成、过期、延期、取消流程执行管理表明当前节点处置结果通过、有条I牛通过、拒绝、退回4.5.3流程管理模块应具备对流程执行情况的监控和统计的功能。4.6数据管理4.6.1数据管理应服务于数据存储、检索、识别、组织和传输过程,并符合下列要求：1支持根据各阶段BIM应用对所有级别的模型单元进行管理；2支持结构化数据按条目进行数据提取,对非结构化数据支持按文件进行数据提取。4.6.2数据管理模块应支撑各阶段BIM应用的交换信息需求和BIM验收标准的执行。4.6.3数据管理应支持各阶段BIM执行计划中约定的模型数据架构和格式,宜支持各参与方模型生产时使用的原生数据架构和格式。4.6.4数据管理应支持各阶段BIM执行计划中约定的所有电子文件格式。4. 6.5数据管理应支持对文件和数据的版本管理,并符合下列要求：1应符合各阶段BIM执行计划中约定的相关规则；2应持续保持当前共享的数据为最新版本,宜支持历史版本恢复功能。4. 6.6电子文件夹的设置应符合各阶段BIM执行计划的相关约定。5. 6.7应使用模型单元状态元数据标记模型单元的有效性,使用模型单元的信息前应复核状态,并符合下列要求：1在制品(WIP)数据不应作为有效数据使用；2共享(Shared)数据应作为临时信息交换,可被指定的参与方用于指定的用途；3出版(PUbIiShed)数据应作为正式交付物,可被指定的参与方使用；4存档(ArChiVed)数据应作为正式交付物,可被指定的参与方读取。4.6.8数据环境应可监控其中的数据创建和修改,并符合下列规定：1模型单元均应具备唯一的标识(ID);2模型单元应记录创建、管理、更新和被访问元数据。4.7协同管理4.7.1协同管理应依托BlM协同工作平台实现,平台主要功能包括流程管理、数据管理、组织管理模块：1流程管理模块应支持各参与方依据各自的职能进行数据创建、共享、出版和使用；2数据管理模块应保证数据能够被准确地组织、识别、获取和使用；3组织管理模块应支持对数据应用环境的使用空间、数据传播和数据保护等进行配置。4.7.2内部协同应考虑下列要求：1协同方式和协同平台的选择,宜参考本指南附录D；2各专业协同应基于约定的统一的数据格式和版本；3各专业模型提交的时机、模型深度、数据的互用性、文件夹结构以及命名规则等；4各专业设计模型的校对、审核和评审的时间节点及内容。4.7.3多方协同应考虑下列要求：1明确项目各方的利益、需求；2明确项目各方的职责、权利、义务及工作内容；3指定各方沟通负责人及联系人,明确沟通方式,确定关键的协同会议日程和议程,组织沟通会议；4明确协同平台各参与人员的权限分配,并提交协同平台管理员完成设定；5每次多方沟通均应留存沟通记录,相关各方应对沟通记录进行反馈,并对沟通结论进行确认。4.8进度管理4.8.1BlM项目实施进度应依据项目合同、项目实施进度和企业要求,制定明确的BIM项目计划和时间表,确保BIM项目进展顺利。4.8.2BIM项目计划和时间表,应考虑下列要求：1各专业间的条件关系及其进度；2模型完成和提交时间；3模型整合完成时间；4模型质量控制时间；5图模核查、管线综合、工程量计算等各项应用完成时间。4.9质量萱理4.9.1BIM项目质量管理应依据项目合同和企业要求,并制定模型的质量标准和规范,明确模型的制作和使用要求,确保BIM成果交付。4.9.2制定模型的质量标准和规范时,应考虑下列要求：1对BIM要求（合同）进行评审,明确客户、企业等要求；2对模型准确性进行审核,确保模型中的数据准确、完整,与实际建筑物或工程项目相符。包括正确的尺寸、几何形状、材料属性等；3对模型一致性进行评审,确保BlM模型中各个构件、系统之间的一致性,避免冲突或重复；4对BIM模型协调性进行评估,确保各专业、各子项工程间模型相互协调性,避免设计冲突和协作问题；5对交付的模型可操作性进行评估,确保模型具有良好的可操作性,方便项目团队进行修改、更新和管理；6对BIM模型数据一致性进行校核,确保模型中的数据与其他项目文件和资料之间的一致性,包括施工图纸、材料清单、规范要求等；7对项目团队进行模型质量培训，提高他们的BIM技能和质量意识，确保正确使用和管理模型；8利用模型进行可视化分析和展示，实现对建筑物或工程项目的全面了解和评估。4.10 交付管理4. 10.1BIM成果应满足合同及BIM执行计划要求。5. 10.2BIM成果交付全过程宜基于BIM协同平台或交付平台开展。6. 10.3BIM成果应组织各参与方验收。7. 10.4BIM成果验收应按本指南第4.9节质量管理条款要求进行审核控制。8. 10.5BIM成果交付内容应包括设计模型、设计图纸、BIM实施细则和模型构件属性说明。9. 10.6模型构件属性说明可通过表格、文档等方式统计模型构件类型、属性及对应数量。10. 0.7BlM成果宜符合建筑信息模型设计交付标准(GB/T51301-2018)有关规定。4.11 应用总结4.11.1BIM应用总结应由BIM项目负责人组织实施。4.11.2BIM应用总结宜考虑下列要求：1明确项目文件归档内容；2整理项目样板文件、项目族库等资源进行统一萱理；3形成或修订企业标准文件；4提炼项目实施创新点，组织编写总结、论文、专利等文件；5按需制作宣传视频，辅助市场营销。5BIM模型1 .1模型创建5. 1.1模型创建应考虑模型在项目全生命期各阶段、各专业的应用。6. 1.2模型应依据数据准备成果和BlM实施细则,按阶段、专业或区域创建和管理。7. 1.3模型包括方案设计模型、初步设计模型、施工图设计模型、深化设计模型、和竣工模型,模型应对工程对象按设计阶段逐步明确和细化。8. 1.4模型坐标宜与真实工程坐标一致。模型未采用真实工程坐标时,应采用原点(0,0,0)作为特征点,并在工程使用周期内不得变动。5 .1.5模型的创建应符合下列要求：1几何信息能完整表达建设内容和成果；2对项目、功能空间或系统、构件特性等属性信息进行定义；3考虑模型数据格式、模型创建的软件及版本,保证模型数据在各专业、各阶段及各参与方之间的转换与传递过程中完整与准确；4深化设计模型应在施工图设计模型基础上创建和应用；5竣工模型宜兼顾运维模型的需求。5.2模型深度5.2.1模型单元的几何信息应符合以下规定：1模型单元的几何信息表达应包含空间定位、空间占位和几何表达精度；2在满足应用需求的基础上、宜选择较低的几何表达精度;3不同的模型单元可选择不同的几何表达精度；4几何表达精度划分为G1、G2、G2.5、G3、G3.5、G4六个等级,应符合本指南附录A的规定.5.2.2模型单元的属性信息应符合以下规定：1应选取适宜的信息深度体现模型单元属性信息；2属性信息应根据项目不同实施阶段的需求补充完善；3属性信息深度划分为NO、N1、N1.5、N2、N3、N4六个等级,应符合本指南附录A的规定。5.2.3模型单元几何表达精度和属性信息深度应根据不同应用的需求选取。5.3模型交付5.3.1模型应包含设计、生产、施工阶段交付所需的全部信息。5.3.2模型应基于模型单元进行信息交换和迭代,并应将阶段交付物存档管理。5.3.3模型交付前应进行完整性、规范性、协调性等检查,检查内容宜符合本指南附录Bo6设计应用6.1 一般规定6. 1.1设计阶段包括方案设计、初步设计、施工图设计,各阶段BIM应用根据其任务目标确定。7. 1.2设计阶段BlM应用应包括可视化展示、图模核查和管线综合方案设计。6.2 场地分析6.2.1场地分析中的交通分析、地形分析、竖向设计分析、土石方工程平衡宜应用BIMo6.2.2场地分析宜应用BIM进行多方案对比,以辅助确定最佳方案。6.2.3应用成果宜包括场地分析结果,以及对场地设计方案或工程设计方案的场地分析数据对比。6.3建筑性能分析6.3.1建筑性能分析中的风、光、声、热环境、能耗、碳排放等分析宜应用BIMo6. 3.2在建筑性能分析BIM应用中,可基于建筑设计模型进行简化及优化,根据分析要求定义相关参数后进行性能分析和成果输出。7. 3.3风环境分析模型应符合下列要求：1 建筑空间应闭合,建筑门窗等通风口应根据常见的开闭情况进行建模；2建筑门窗等通风口开口面积应按实际的可通风面积设置；3建筑室内空间的建模对象应包括室内隔断；4暖通专业可不建模,但应包含分析所需的必要数据。6.3.4光环境分析模型应符合下列要求：1地上建筑模型应包括周边建筑物、建筑各个功能房间、建筑外窗、建筑物各类外挑构件及影响采光的室内工程对象等；2地下空间模型应包括地下空间中各个功能房间,影响采光的主要地上建（构）筑物及地下空间的结构工程对象等；3模型应包括影响采光或遮阳的工程对象,在不影响分析精度的前提下可对模型进行简化；4建筑饰面材料的反射比和建筑门窗的光学性能应按现行国家标准建筑采光设计标准GB50033的规定选取。6.3.5声环境分析模型中建筑物模型与周边建筑、道路等模型单元空间关系应准确。6.3.6热环境分析模型应符合下列要求：1对气流组织、污染物扩散及分布有影响的计算域内的工程对象,应进行精细建模；2对气流组织、污染物扩散及分布影响较小的计算域内的工程对象,可进行简化建模或忽略°6.3.7碳排放分析模型应包含围护结构构造做法、可再生能源利用量、暖通空调系统能耗、空调使用时间段,照明能耗、电梯能耗、设备能耗等信息。6.3.8应用成果应包括分析模型和分析报告,分析报告应体现软件情况、分析背景、分析方法、输入条件、分析数据结果以及对设计方案的对比说明O6.4结构分析6.4.1在结构分析BlM应用中,可基于建筑设计模型创建结构分析模型,进行结构力学分析计算后完成专业校审,导出结构模型。6.4.2结构专业校审应保存分析模型和计算书。6.4.3结构模型数据格式应满足协同设计要求。6.4 .4结构分析模型导入BIM软件后应进行模型检查。6.5 .5应用成果应包括结构分析模型、计算书、转化模型。6.5 技术经济指标统计6. 5.1在进行建筑技术经济指标统计时,宜应用BIM进行总用地面积、总建筑面积及各分项建筑面积、容积率、建筑密度、绿地率、停车泊位数，以及主要建筑或核心建筑的层数、层高和总高度等指标统计。7. 5.2在技术经济指标统计BIM应用中,应基于建筑设计模型补充完善与统计指标相关模型及边界条件，包括建筑房间边界、建筑外轮廓线等，并设置相应的统计规则，模型完善后输出相关表单。8. 5.3应用成果应包括技术经济指标统计模型和技术经济指标统计表。6.6 可视化展示6. 6.1在设计过程中，应采用BIM进行可视化展示。7. 6.2在可视化展示BIM应用中，应在设计模型导入可视化展示软件后进行检查及优化，在确定漫游路径并进行材质处理后进行成果输出，对建筑方案的经济性、美观性、合理性进行分析和优化。8. 6.3设计模型导入可视化软件后，应检查有无破面、材质丢失以及模型原点不统一等问题。9. 6.4应用成果应包括动画视频文件和可视化模型。其中，动画视频应当能清晰表达建筑物的设计效果，并反映主要空间布置、复杂区域的空间构造等内容。6.7 图模核查6.7. 1在设计过程中，应采用BIM进行图模核查。6.7.2在图模核查BIM应用中，应整合建筑、结构、机电等专业模型,核查图纸设计合理性、有无模型冲突等情况。6. 7.3图模核查应结合各专业设计进度合理安排专业内、专业间图模核查进度节点。6.7. 4图模核查问题等级可分为A、B、C三类：1 A类为严重问题,指涉及强制性标准条文、净高、影响使用功能或工程施工的问题；2 B类为重要问题,指专业内、专业间的非A类问题的碰撞问题；3 C类为次要问题,指图面表达错误、图纸深度不足等问题。6. 7.5建筑专业应重点核查下列内容：1楼梯、车道、车位、坡道净高；2防火卷帘安装空间及净高核查；3地库出地面排风井、采光井与景观专业交界面核查等；4门窗与立管、结构碰撞核查等；5不同标高的建筑底板是否通过台阶或坡道合理解决高差；6停车位与集水坑盖板,明装消火栓是否存在冲突；7机械停车位安装空间及净高核杳；8设备平台是否满足设备布置及检修要求。6.7.6结构专业应重点核查下列内容：1结构净高是否满足建筑及工艺要求；2梁、柱截面应考虑设备等安装需求；3楼梯梯柱与下端支撑梁是否对应、是否与门窗碰撞；4有无露梁头的情况；5单体与地下室交界位置梁板交接关系；6楼梯梯板、梯梁净高检查。6. 7.7机电专业应重点核查下列内容：1主要泵房、制冷机房、锅炉房、配电房等设备用房，以及消防水箱、空调室外机、冷却塔、太阳能集热板等屋面设备预留空间是否满足设计需求；2设备通道、设备转换层等管线交叉密集区域完成面标高；3重力流管线存在较多偏转楼层的管线完成面标高；4首层出户管路径是否与其他专业冲突（结构地梁、负一层电气房间上空等）；5结构柱体截面变化对立管安装的影响；6管道保温层及管线穿梁套管是否遗漏；7卫生器具落水点与结构梁是否冲突；8风井内衬风管安装时是否满足设计要求；9空调水管、冷媒管等是否衔接完整无断开现象；10风机盘管及各类暖通设备安装是否同结构模型冲突；11配电柜、母线槽等重点区域是否有足够维护操作空间；12管井是否满足各类管道、桥架安装空间和间距需求；13管线排布是否考虑施工及检修条件。678内装专业应重点核查下列内容：1平面、立面、剖面、大样、明细表等是否T；2机电设备末端定位与装饰效果是否统一；3吊顶完成面净高是否满足设计要求；4内装与其他专业碰撞核杳等。679景观专业应重点核查下列内容：1排水沟及雨水口布置是满足场地排水要求；2外墙周边与景观场地交接是否正确；3地下室顶板上翻梁与景观标高、市政管线是否存在冲突；4植物根系土球与排水沟、灯具基础、市政管线是否存在冲突；5消防车道及消防扑救面上地面构造措施是否满足设计要求；6车库出入口的场地与建筑坡道的标高是否对应。6710图模核查后应及时修正图纸、模型,确保图模问题解决。6711应用成果应包括优化后的各专业模型和图模核查报告,报告应记录问题所在位置、问题说明、回复意见、修改前后截图等内容。6.8 管线综合方案设计6. 8.1在设计过程中，应采用BIM进行管线综合方案设计，完成管线布设与建筑、结构平面布置和竖向高程相协调的三维协同设计工作，尽可能减少碰撞，避免空间冲突。7. 8.2在管线综合方案设计BIM应用中,应整合各专业模型，根据管综原则和净高需求进行方案设计，并导出相关图纸。8. 8.3在管线综合方案设计前应完成管综原则和净高需求的确定。9. 8.4管线综合方案设计应重点针对门厅、公区走廊、地下室、主要设备用房及门口、屋面、设备平台等管线密集区域进行调整优化，确保空间和净高满足使用需求。10. 8.5管线综合方案设计应考虑管线设备间距、检修空间、精装造型及净度要求等因素。11. 8.6应用成果应包括管线综合模型和图纸。图纸应包括管线综合平面图、分专业平面图、剖面图、三维轴测图、净高分析图等。6.9 二维制图表达1. 9.1在设计过程中，相关专业平面、立面、剖面等二维图纸宜通过模型直接导出O6. 9.2在二维制图表达BIM应用中，可基于设计模型剖切形成平面、立面、剖面等二维断面图，基于图纸添加文字注释、尺寸标注、图例、设计说明等，并通过模型提取相关信息形成统计表格。7. 9.3复杂空间宜增加三维透视图或轴测图进行表达。6.9.4专业负责人宜组织完成模型及图纸自审，进一步解决本专业的技术问题，协调专业间问题，质量审查合格后方可提交校对入校对。6.9.5校对人宜完成模型及图纸的校对，并提交记录单。6.9.6审核人宜完成模型及图纸的审核,并提交记录单。6.9.7应用成果应包括各专业设计模型和图纸o模型应确保各专业间相互链接路径准确,保证模型图纸视图与最终出图内容的一致性。6.10工程量计算6.10.1初步设计阶段概算工程量、施工图设计阶段预算和招投标阶段清单工程量计算宜应用BIMo6.10.2在工程量计算BIM应用中,可基于设计模型按照工程量计算规则进行模型深化,按照确定规则、编码映射、完善模型属性参数的流程完成工程量计算,结合相应定额及计价规则完成各阶段造价分析。6.10.3设计模型的深度或完整性不能完全达到BIM工程量计算要求时,可采用其他专业计量软件或方式予以补充,做到两者有机结合。6.10.4在工程量计算前,应确定工程量计算范围、模型编码体系、模型重构规则与计量要求。6.10.5在模型深化时,应确保模型扣减关系准确。6.10.6直将模型与对应的编码进行匹配,完成模型与工程量计算分类的对应关系O6.10.7应用成果应包括各阶段模型、编制说明、工程量报表和造价书,并应符合下列要求：1模型应正确体现计量要求,可根据空间、时间、区域、模型属性参数及时、准确地统计工程量数据;模型应准确表达工程量计算的结果与相关信息；2编制说明应表述计量及计价范围、模型深化规则、要求、依据及其他内容；3工程量报表应准确反映模型工程量净值,并符合现行行业规范与项目计量工作要求。7施工应用7.1 一般规定7. 1.1施工阶段一般包括施工准备、施工实施和竣工交付等阶段，各阶段BIM应用应根据其任务目标确定。8. 1.2施工阶段BlM应用应包含图纸会审、施工场地布置、机电深化设计、施工模拟。7.2 图纸会审7.2.1施工阶段图纸会审应采用BIMo7.2.2在多方会审过程中，应将三维模型作为会审的沟通媒介。7.2.3图纸会审宜采用BIM协同工作平台，将图纸中出现的问题在三维模型中进行标记，并记录问题的处理过程7.2.4应用成果应包括优化后的各专业模型、图纸会审报告，报告应记录问题所在位置、问题说明、回复意见、修改前后截图等内容。7.3施工场地布置7.3.1施工场地布置应采用BIMo1.1.1 3.2施工场地布
