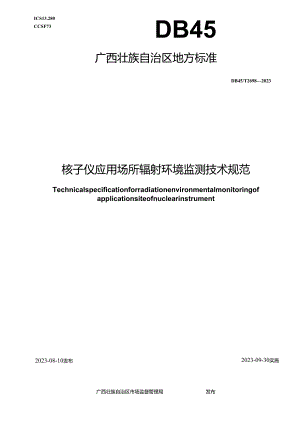

ICS13.280CCSF73DB45广西壮族自治区地方标准DB45/T26982023核子仪应用场所辐射环境监测技术规范Technicalspecificationforradiationenvironmentalmonitoringofapplicationsiteofnuclearinstrument2023-08-10发布2023-09-30实施广西壮族自治区市场监督管理局发布目次前言I1范围12规范性引用文件13术语和定义14总则15监测要求26i己录和结果37数据处理与保存38质量保证4附录A（资料性）核子仪应用场所辐射环境监测示意图5附录B（资料性）核子仪应用场所辐射环境测量原始记录表13参考文献15前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由广西壮族自治区生态环境厅提出、归口并宣贯。本文件起草单位：广西壮族自治区辐射环境监督管理站。本文件主要起草人：许明发、向辉云、常青、林晨、江岳、贾力博、何叶娜、于慧君、郑黄婷、李清峰、赖晓洁、陈晶、张巍、梁潇栩、黎润华、林秋莲、崔伦、李玮衡、袁海容、彭文斌。核子仪应用场所辐射环境监测技术规范1范围本文件界定了核子仪应用场所辐射环境监测技术所涉及的术语和定义，规定了总则、监测要求、记录和结果、数据处理与保存、质量保证等。本文件适用于广西壮族自治区行政区域内的核子仪应用场所辐射环境的监测。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T14318辐射防护仪器中子周围剂量当量（率）仪HJ61-2021辐射环境监测技术规范HJ1157-2021环境丫辐射剂量率测量技术规范3术语和定义下列术语和定义适用于本文件。3.1核子仪nuclearinstrument由带屏蔽的辐射源和辐射探测器组成，射线束穿过需要分析的物质或者与需要分析的物质相互作用，为连续分析或过程控制提供实时数据的测量装置。注：核子仪包括核子秤、料位计、密度计、测厚仪、核子水份密度仪、中子活化在线元素分析仪等。3.2源radioactivesourcecontainer放置密封源，使其处于正确的几何位置，并提供足够的屏蔽防护，以使周围辐射水平低于规定值的容器。源容器上还可设置有用线束通和断的源闸以及辐射状态指示器等。来源：GBZ1252009,3.13.3辖射探测器detector利用电离辐射与探测器相互作用时产生的物理或化学效应，能以直接或间接的方式给出被测入射核辐射信息的部件或材料。4总则4.1 监浦目的掌握核子仪应用场所的辐射水平现状，评价核子仪对周围环境、职业人员、公众成员产生的辐射影响，为核子仪应用项目辐射安全与防护提供科学依据。4.2 监测原则应遵循科学适用的原则，根据监测目的、监测方案、技术标准等内容，结合核子仪应用场所及周围环境，因地制宜布设监测点位，科学选取适用的监测方法，开展核子仪应用场所辐射环境监测。5监测要求5.1 监测项目监测项目包括X-Y周围剂量当量率、中子周围剂量当量率（中子源）。5.2 监涌仪器5. 2.1X-周围剂量当量率仪的选用应符合HJII572021中5.2和5.3的规定，每年应开展1次仪器对宇宙射线的响应值测量。5.2.2中子周围剂量当量率仪的选用应符合GB/T14318的规定。5.2.3监测仪器的能量响应范围、量程范围等参数应与监测因子、待测核素的参数相符合。5.3监测方案核子仪应用场所辐射环境监测方案见表1。*1核子仪应用场所辖射环境监测方案工况监测对象监测点位监测项目监测频次工作状态源容器/探测器1.源容器外表面5cm、源容器外1m2.探测器外表面5cm、探测器外1mX-Y周围剂量当量率、中子周国剂量当量率（中子源）不小于1次/年传送带（如有）当核子仪安装在传送带上时，在距离核子仪安装位置的传送带两侧衣面5cm、Im、2m、3m等分别设置监测点位周闱环境固定工作岗位、源容器/探测器所在楼层地面与上下层地面投影点位置（如有）、核子仪安装（使用）场所周围公众活动区域以及其他敏感目标关闭状态源容器/探测曙1.源容器外表面5cm、源容器外1m2.探测器外表面5cm、探测器外Im周围环境核子仪安装（使用）场所周围公众活动区域以及其他敏感目标贮存状态源容器/探测器源容器外表面5cm、源容器外1m周围环境保险柜/贮存箱外表面（如有），暂存库四周墙外、上下层、防护门外、通风口以及周围公众活动区域以及其他敏感目标注：1.工作状态表示源闸在“开启”状态，核子仪正常运行：关闭状态表示源闸在“关闭”状态，核子仪未运行，但源容器未拆除存放：贮存状态表示源闸在“关闭”状态，源容被拆卸下来暂存于专用暂存库中。2 .监测点位包括但不限于以上内容，需考虑实际操作的可行性、方便性、安全性等方面因素，兼顾现场实际情况，进行适当调整。3 .表中监测点位均需使用监测仪器在测点及周围巡测，找到测值最高位置测量。4 .使用监测仪器在源容器/探测器表面巡测，找到测值最高位置：以源容器/探测器为中心，沿着测值最高的方向在表面5cm、Iln位置处测量。«1核子仪应用场所辐射环境监测方案（续）5 .有固定工作岗位的测点设置在距地面0.5m（坐位）、Im（站位）处，其余测点设置在距地面（所在平台）Im处。6 .含中子源的核子仪须同时开展X周围剂量当量率、中子周围剂量当量率的监测。7 .每个监测点位待监测仪器稳定后，每隔IOS读取1个数据，共读取10个数据。5.4监测工况及其他要求5.4.1 监测应涵盖核子仪的全年实际工况。5.4.2核子仪运行状态的监测应在有待测物的条件下测量。5.4.3 每次监测时，应结合现场情况与监测方案，应至少布设1个对照点，用于测量核子仪所在车间或区域不受电离辐射影响的辐射水平。若同一个核子仪监测点位所在的区域对照点水平相差较大，则均须记录。核子仪应用场所辐射环境监测示意图见附录A。5.4.4 监测现场应至少有2名监测人员在场。6记录和结果6.1 记录内容6.1.1 监测人员根据附录B的表格记录现场监测信息。6.1.2 监测人员应根据现场情况绘制监测点位布设图，标明每个监测点位。6.1.3 可使用地理信息定位、照相或录音录像等辅助手段。6.1.4 测量原始记录表所填写信息及其他辅助信息，保证现场监测过程客观、真实和可追溯，监测现场可复现。6.2 结果表示6 .2.1监测结果应以表格形式列出，并说明是否扣除本底值、仪器对宇宙射线的响应值。宇宙射线响应值的扣除按HJ612021中8.6的规定执行。7 .2.2对于异常数据，应结合监测工况、监测方法、仪器设备状态、周围环境情况等进行综合分析，提出相应的意见。6. 2.3对于含中子源的核子仪，应使用中子和Y辐射测量仪分别进行测量，其周围剂量当量率应是中子和辐射两者的周围剂量当量率之和。7数据处理与保存6.1 数据处理7. 1.1监测原始数据的处理分析应符合HJ61-2021中第8章的规定。7.1.2 数据处理应使用法定计量单位，数据处理记录须包含计算公式、校准因子等可能影响结果的必要信息，并注明是否扣除对照点测值。7.1.3 审核人员应对数据的准确性、逻辑性、可比性和合理性进行审核，并签字确认。7.2技术文件管理7.2.1 应及时将原始记录、数据处理记录、监测报告、监测合同（任务书/委托书）及相关材料归档保存。7.2.2 在保证安全性、完整性、可追溯性的前提下，使用电子介质存储备份。7.2.3 监测原始记录、报告、证书的保存期限通常不少于6年。8质保证为使监测数据具有代表性、准确性、精密性、可比性和完整性，应对监测全过程实施质量保证。质量保证应符合HJ61-2021第9章的规定。附录A（费科性）楂子仪应用场所辖射环境监测示意图A.1核子仪应用场所注射环境监涌示意图A.1.1核子秤周周围剂量当量率监测点位示意图见图A.1,点位描述见表A.1.BBaj核子秤同国剂当率监测点位示意图*11核子秤周围剂当率监测点位描述监测点位点位描述监测点位点位描述一级蔗带贮源容器表面5cm二级蔗带北侧表面5cm距一级蔗带贮源容器Im二级蔗带北侧Im一级蔗带南侧表面5cm二级蔗带北侧2m一级蔗带南侧Im二级蔗带北侧3m一级蔗带南侧2m二级蔗带南侧表面5cm©级蔗带落蔗清洁岗©二级蔗带南侧Im一级蔗带北侧表面5cm二级蔗带南侧2m一级就带北侧Im二级蔗带南侧3m一级蔗带北侧2m二级蔗带正下方（贮源容器下方）二级蔗带南侧贮源容器表面5cm压榨车间南侧大门处1距二级蔗带南侧贮源容器Im压榨车间西侧大门处1#二级蔗带北侧贮源容器表面5cm25压榨车间西侧大门处2#距二级蔗带北侧贮源容器ImA.1.2料位计周围剂量当量率监测点位示意图见图A.2,点位描述见表A.2。,监测点位密封放射源车间边界车间边界一层地面图A.2料位计周围剂当率监涌点位示意图表A.2料位计周围剂当率监测点位描述监测点位点位描述监测点位点位描述贮源容器表面5cm热磨车间一层蒸煮罐西侧Im距贮源容器Im热磨车间一层蒸煮罐北侧Iin接收器表面5cm热磨车间一层蒸煮罐东侧IIn距接收器Im热磨车间一层蒸煮罐南侧Im蒸煮罐西侧小平台上控制室内操作位贮源容器北侧楼梯上热磨车间北侧大门处贮源容器正上方热磨车间南侧大门处接收器正上方A.1.3密度计周围剂量当量率监测点位示意图见图A.3,点位描述见表A.3。播I接收器G)Y同圉剂=当量率监测点也I*图A.3密度计周围剂量当量率监测点位示意图表A.3密度计周围剂量当量率监测点位描述监测点位点位描述监测点位点位描述贮源容器表面5cm接收器表面5cm距贮源容器Im©距接收Im距贮源容器2m距接收器2m距贮源容器3m距接收器3mA.1.4测厚仪周围剂量当量率监测点位示意图见图A.4,点位描述见表A.4。车间边界设备区测厚仪设备区控制操作位监测点位京密封放射源图A.4测厚仪周围剂当率监测点位示意图表A.4渊厚仪周圉剂当率监涌点位描述监测点位点位描述监测点位点位描述扫描头表面5cn距扫描头3m距扫描头Im控制操作位距扫描头2m测厚仪西侧过道A.1.5核子水分密度仪含有Y源和中子源，核子水分密度仪周围剂量当量率测量示意图见图A.5,监测点位描述见图A.5。核子水分密度仪暂存库外监!点位布设核子水分密度仪药存库外监测点位布设仪器箱上仪器箱核子水分密度仪屏蔽箱内章黄地面核子水分密度仪屏蔽箱内Jk6A7章营地面核子水分密度仪屏蔽箱外监窝点位布设核子水分密度刨病外监窝点位布设All1312核子水份密度仪处于未工作状态，此时，放射源均处于仪器底部（源杆内）。核子水份密度仪正常工作，137CS放射源随着源杆深入地下，中子源位置不变。17核子水分密度仪未工作状态监测点位布设核子水分密度仪工作状态监测点位布设图A.5核子水分密度仪周围剂当置率监测点位示意图M5核子水分密度仪周围剂当率监测点位描述中子周围剂量当量率监测点位中子周围剂量当量率点位描述丫周围剂量当量率监测点位丫周围剂量当量率点位描述1暂存库门外30Cm1暂存库门外30Cm暂存库西侧墙外30c11（空地）2暂存库西侧墙外30cm（空地）暂存库南侧墙外30cm（仓库）3暂存库南侧墙外30cm（仓库）暂存库东侧墙外30Cm4暂存库东侧墙外30Cm暂存库北侧墙外30Cm5暂存库北侧墙外30Cnl屏蔽箱侧表面5cm6屏蔽箱侧表面5cm屏蔽箱侧面30Cm7屏蔽箱侧面30Cm屏蔽箱上表面5cm8屏蔽箱上表面5cm屏蔽箱上方30Cm9屏蔽箱上方30Cm核子水分密度仪表面5cm（未开始工作）10核子水分密度仪表面5cm（未开始工作）距核子水分密度仪lm（未开始工作）11距核子水分密度仪E（未开始工作）距核子水分密度仪2m（未开始工作）12距核子水分密度仪2m（未开始工作）距核子水分密度仪3m（未开始工作）13距核子水分密度仪3m（未开始工作）核子水分密度仪表面5cm（正常工作）M核子水分密度仪表面5cm（正常工作）距核子水分密度仪lm（正常工作）15距核子水分密度仪lm（正常工作）距核子水分密度仪2m（正常工作）16距核子水分密度仪2m（正常工作）距核子水分密度仪3m（正常工作）17距核子水分密度仪3m（正常工作）A.1.6中子活化在线元素分析仪周围剂量当量率监测点位示意图见图A.6,点位描述见表A.6。DB45T26982023图A.6中子活化在线元素分析仪周围剂量当量率监测点位示意图表46中子活化在线元素分树娟围剂量当量率监测点位描中子周围剂量当量率监测点位中子周围剂量当量率点位描述丫周围剂量当量率监测点位丫周围剂量当量率点位描述设备西侧表面5cm1设备西侧表面5cm设备西侧IIn2设备西侧Im设备西侧2m3设备西侧2m设备西侧3m4设备西侧3m设备西侧4m5设备西侧4m6)设备西侧5m6设备西侧5m设备西侧6m7设备西侧6m表A.6中子活化在线元素分析仪周围剂当率监测点位描述（续）中子周围剂量当量率监测点位中子周围剂量当量率点位描述Y周围剂量当量率监测点位Y周围剂量当量率点位描述8)设备南侧表面5cm8设备南侧表面5cm设备东侧表面5cm9设备东侧表面5cm设备东侧外IIn10设备东侧外Im设备正下方11设备正下方设备地面投影点南侧2m（道路）12设备地面投影点南侧2m（道路）设备地面投影点南侧3m（道路）13设备地面投影点南侧3m（道路）设备地面投影点北侧lm（空地）14设备地面投影点北侧Im（空地）设备地面投影点北侧2m（空地）15设备地面投影点北侧2m（空地）在线分析控制室16在线分析控制室A.1.7对照点测量对照点尽量选择在核子仪使用位置的同一车间内或附近区域，且不受核子仪程射影响的位置。测量时，先使用监测仪器在核子仪使用位置周围进行巡测，当发现随着巡测位置的移动监测仪器示值无较大变化，在同一个水平小幅度上下浮动时，该区域即可定位对照点。对照点设置示意图见图A.7。午间边界对照点核广仪图A.7对照点设置示意图附录B（资料性）核子仪应用场所辐射环境溜原始记录赛X-Y周围剂量当量率、中子周围剂量当量率测量原始记录表示例见表B.1、表B.2。«B.lX-Y周围剂当率测原始记录表项目名称：委托单位：监测地点：监测日期：监测仪器：天气；温度：相对海更第页共页监测场所或内容：点位点位描述单位仪器示值备注测点示意图及简要说明监测人员：校核人员：校核日期：年月日B2中子周围剂当率涌原始记录表项目名称：委托单位：监测地点：监测日期，监测仪器：天气：温度：相对湿®第页共页监测场所或内容：点位点位描述单位仪器示值备注测点示意图及简要说明监测人员：校核人员：校核日期：年月日参考文献123GB188712002电离辐射防护与辐射源安全基本标准GBZ1252009含密封源仪表的放射卫生防护要求医学名词审定委员会放射医学与防护名词审定分委员会.放射医学与防护名词M.北京：科学出版社，2014.08.
